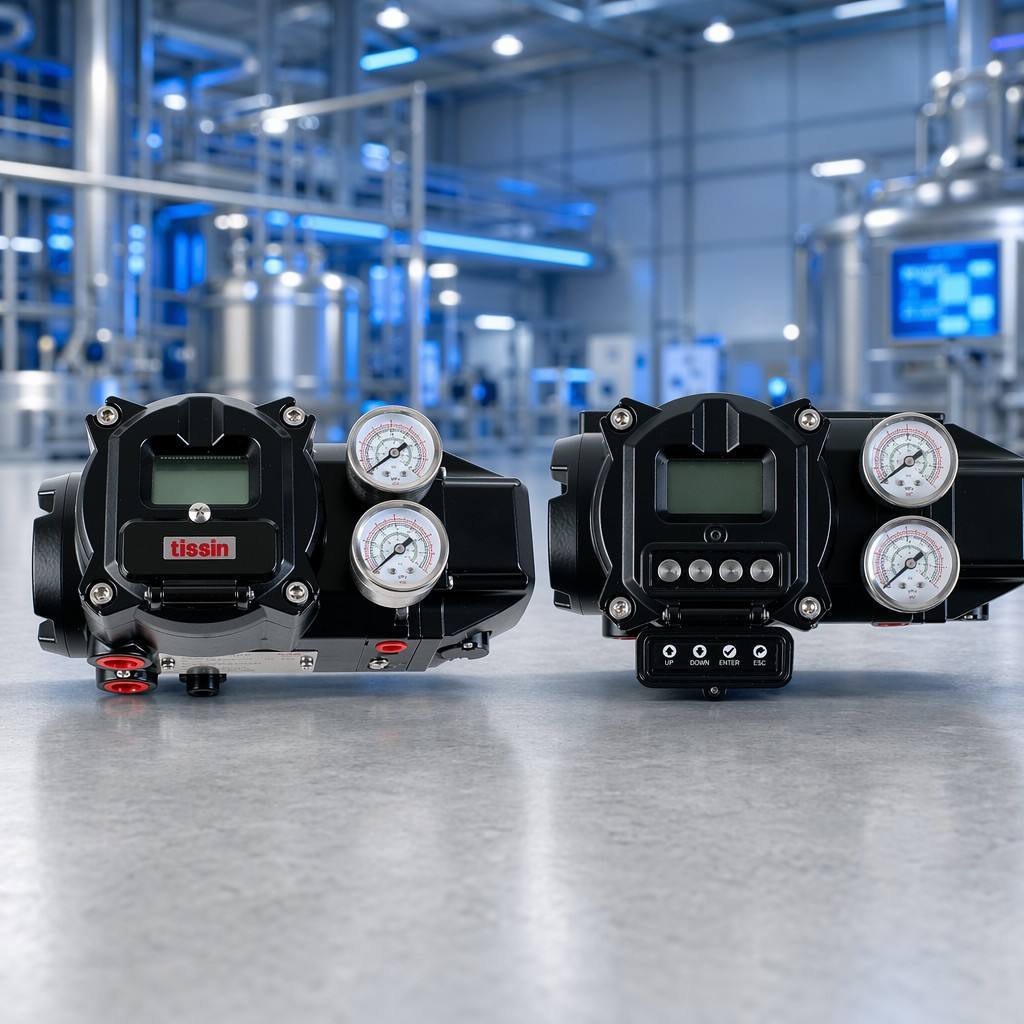

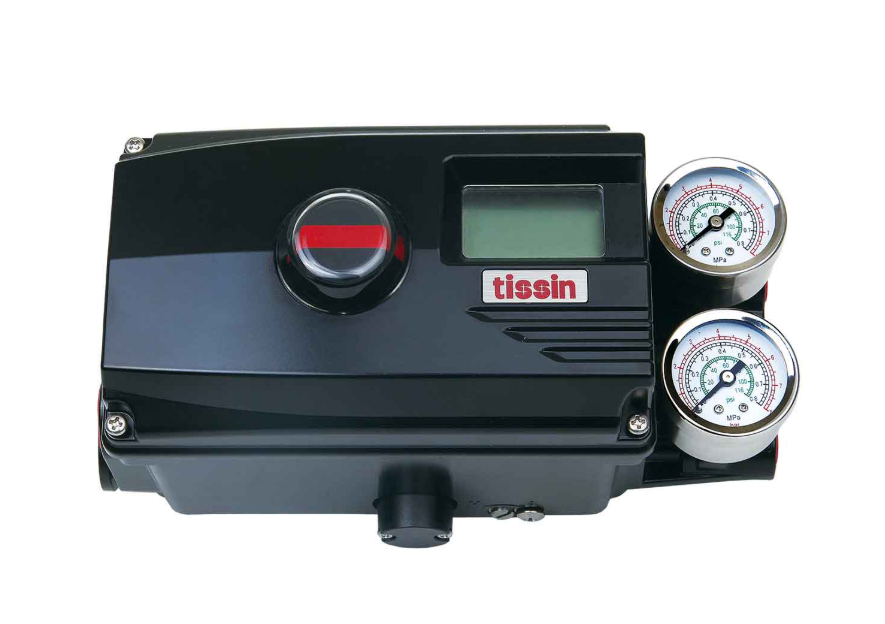

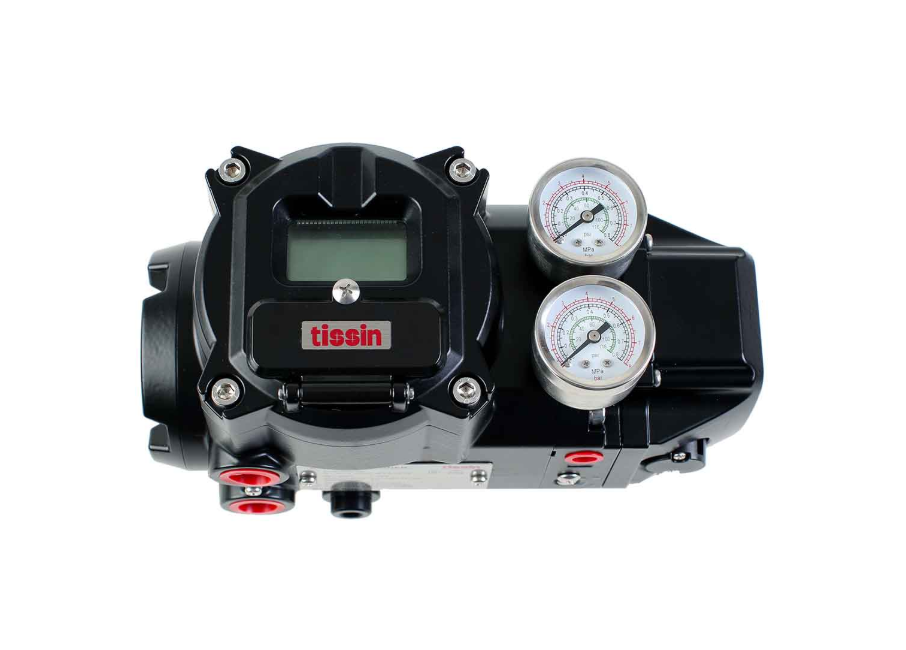

เครื่องกำหนดตำแหน่งวาล์วอัจฉริยะ Tissin TS900 Series เป็นอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมเกรดพรีเมียมที่ออกแบบมาเพื่อการควบคุมจังหวะวาล์วที่แม่นยำ เพื่อตอบสนองต่อสัญญาณอินพุต 4-20mA จากแผงควบคุม, DCS หรือเครื่องสอบเทียบ ในฐานะรุ่นเรือธงในกลุ่มผลิตภัณฑ์เครื่องกำหนดตำแหน่ง Tissin TS900 ผสมผสานเทคโนโลยีการควบคุมแบบดิจิทัลขั้นสูงเข้ากับโครงสร้าง Ex db IIC ที่ทนทานต่อเปลวไฟ มอบความน่าเชื่อถือที่ยอดเยี่ยมในสภาพแวดล้อมกระบวนการที่มีความต้องการสูงและอันตรายที่สุด

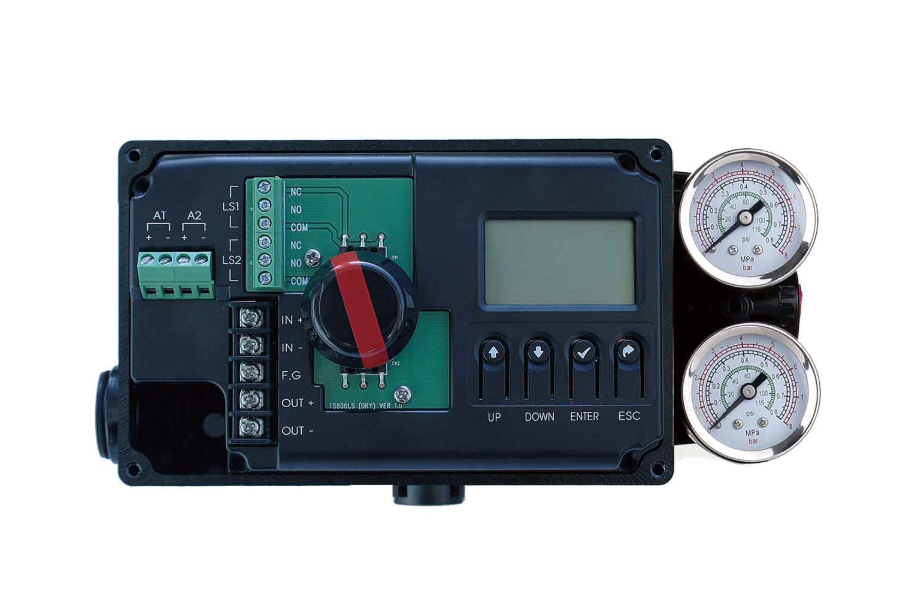

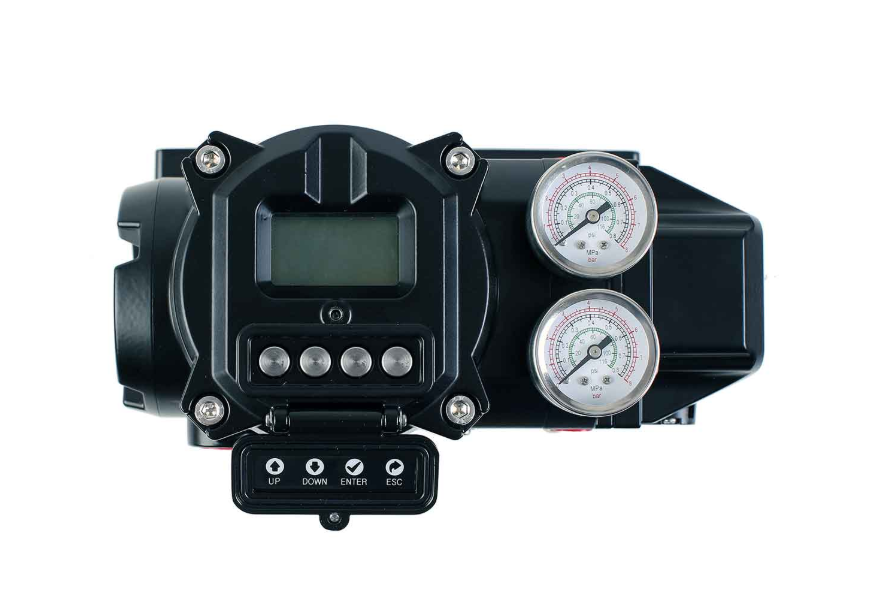

มีให้เลือกทั้งแบบเชิงเส้นและแบบหมุน TS900 รองรับช่วงระยะชักตั้งแต่ 10 ถึง 150 มม. สำหรับวาล์วเชิงเส้นตรง และ 0 ถึง 90 องศาสำหรับตัวกระตุ้นแบบโรตารี จอแสดงผล LCD ที่ใช้งานง่ายพร้อมอินเทอร์เฟซการควบคุมภายในสี่ปุ่มช่วยให้ผู้ปฏิบัติงานทำการสอบเทียบอัตโนมัติ การทดสอบระยะชักบางส่วน และการสลับโหมดบนอุปกรณ์ได้โดยตรงโดยไม่ต้องใช้เครื่องมือภายนอก การสื่อสาร HART แบบเสริมช่วยให้สามารถบูรณาการเข้ากับสถาปัตยกรรมโรงงานอัจฉริยะสมัยใหม่ได้อย่างราบรื่นสำหรับการตรวจสอบและวินิจฉัยระยะไกล
ซีรีส์ TS900 สร้างขึ้นด้วยตัวเรือนอะลูมิเนียมหล่อขึ้นรูปที่ทนทานและได้รับการจัดอันดับ IP66 ทนทานต่อสภาวะทางอุตสาหกรรมที่รุนแรง รวมถึงการสั่นสะเทือนสูง อุณหภูมิสุดขีด และบรรยากาศที่มีฤทธิ์กัดกร่อน ไม่ว่าจะนำไปใช้ในการแปรรูปทางเคมี การผลิตน้ำมันและก๊าซ การผลิตไฟฟ้า หรือการบำบัดน้ำ TS900 มอบความแม่นยำ ปลอดภัย และความน่าเชื่อถือในระยะยาวตามความต้องการของการใช้งานกระบวนการที่สำคัญ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | ทีเอส900 |
| สัญญาณอินพุต | กระแสตรง 4-20mA |
| ความต้านทาน | 500 โอห์มที่ 20mA DC |
| แรงดันอุปทาน | 20 PSI ถึง 100 PSI (0.14 ถึง 0.7 MPa) |
| จังหวะ | เชิงเส้น: 10 ถึง 150 มม. / โรตารี: 0 ถึง 90 องศา |
| การเชื่อมต่ออากาศ | 1/4 NPT หรือ PT 1/4 |
| การเชื่อมต่อเกจ | 1/8 NPT หรือ PT 1/8 |
| ท่อร้อยสาย | 1/2 NPT หรือ G(PF) 1/2 |
| ประเภทป้องกันการระเบิด | Ex db IIC T5/T6 (ทนไฟ) |
| ระดับการป้องกัน | IP66 / NEMA 4X |
| อุณหภูมิแวดล้อม | -30°C ถึง 85°C (มาตรฐาน), -40°C ถึง 85°C (อุณหภูมิต่ำ) |
| อุณหภูมิการระเบิด | -40°C ถึง 60°C (T5), -40°C ถึง 40°C (T6) |
| ความเป็นเชิงเส้น | ±0.5% เต็มสเกล |
| ความไว | ±0.2% เต็มสเกล |
| ฮิสเทรีซีส | ±0.5% เต็มสเกล |
| การทำซ้ำ | ±0.3% เต็มสเกล |
| ปริมาณการใช้อากาศ | ต่ำกว่า 0.08 SCFM ที่แหล่งจ่าย 20 PSI |
| คุณภาพอากาศที่จำเป็น | คลาส 3 ตาม ISO 8573-1 |
| ความจุการไหล | มากกว่า 3.5 SCFM ที่แหล่งจ่าย 20 PSI |
| วัสดุ | อลูมิเนียมหล่อ |
| น้ำหนัก | 7.7 ปอนด์ (3.5 กก.) |
| การรับรอง | เช่น db, CE, IECEx, IP66, HART, SIL 2 |
เครื่องกำหนดตำแหน่งวาล์วอัจฉริยะ ซีรีส์ Tissin TS900 ได้รับการออกแบบมาเพื่อการควบคุมกระบวนการทางอุตสาหกรรมที่สำคัญในภาคส่วนต่างๆ มากมาย:
ตอบ: TS900 เป็นรุ่นเรือธงที่ได้รับการรับรอง Ex db IIC ที่ทนไฟ ทำให้เหมาะสำหรับพื้นที่อันตรายโซน 1 TS800 มีการป้องกัน Ex ia IIC ที่ปลอดภัยอย่างแท้จริงสำหรับการใช้งานในโซน 0 และโซน 1 TS900 ยังมีโครงสร้างที่หนักกว่าและแข็งแกร่งกว่าด้วยน้ำหนัก 7.7 ปอนด์ เทียบกับ 4.8 ปอนด์สำหรับ TS800 ซึ่งให้ความทนทานที่เพิ่มขึ้นในสภาพแวดล้อมที่รุนแรง
ตอบ: TS900 มีจำหน่ายในรูปแบบเส้นตรงสำหรับช่วงระยะชัก 10 ถึง 150 มม. และแบบหมุนสำหรับการหมุน 0 ถึง 90 องศา ทั้งสองมีข้อกำหนดทางอิเล็กทรอนิกส์และนิวแมติกเหมือนกัน
ตอบ: ใช่ การสื่อสาร HART มีให้บริการเป็นคุณสมบัติเสริมสำหรับการสื่อสารแบบสองทิศทางแบบดิจิทัล ช่วยให้สามารถกำหนดค่าระยะไกล การวินิจฉัย และบูรณาการการบำรุงรักษาเชิงคาดการณ์ภายในระบบโรงงานอัจฉริยะได้
ตอบ: ใช่ ซีรีส์ TS900 ได้รับการรับรอง SIL 2 ทำให้เหมาะสำหรับระบบเครื่องมือวัดความปลอดภัย (SIS) ที่จำเป็นต้องมีการทดสอบระยะชักบางส่วนและฟังก์ชันแจ้งเตือนเพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยในการทำงาน
ตอบ: TS900 ต้องการเครื่องมือทางอากาศที่ตรงตามมาตรฐานคุณภาพ ISO 8573-1 Class 3 ช่วยให้มั่นใจได้ถึงการจ่ายอากาศที่สะอาดและแห้ง ซึ่งป้องกันการปนเปื้อนภายใน และรักษาความแม่นยำของตำแหน่งที่สม่ำเสมอตลอดอายุการใช้งานของผลิตภัณฑ์
ก. ใช่. ตู้ที่ได้รับการจัดอันดับ IP66 และ NEMA 4X ให้การป้องกันฝุ่นและการฉีดน้ำอันทรงพลังได้อย่างสมบูรณ์ ทำให้ TS900 เหมาะสำหรับการติดตั้งกลางแจ้งในสภาพแวดล้อมส่วนใหญ่ ช่วงอุณหภูมิแวดล้อมกว้างตั้งแต่ -40°C ถึง 85°C รองรับโซนสภาพอากาศที่รุนแรง
ตอบ: อุปกรณ์เสริมต่างๆ ได้แก่ การตอบสนองของเครื่องส่งสัญญาณ 4-20mA, ลิมิตสวิตช์เชิงกลที่ปลายการเคลื่อนที่ 2 อัน, โมดูลการสื่อสาร HART, ขายึดสำหรับแอคชูเอเตอร์ประเภทต่างๆ และชิ้นส่วนอะไหล่ต่างๆ รวมถึงชุดเกจ วาล์วนำร่อง และโมดูลป้อนกลับ
ตอบ: การป้องกัน Ex db (กันไฟ) มีการระเบิดภายในภายในตัวเครื่อง และป้องกันการแพร่กระจายของเปลวไฟสู่บรรยากาศภายนอก ช่วยให้วงจรไฟฟ้ามีกำลังสูงขึ้นและเป็นที่ต้องการสำหรับการติดตั้งที่อุปสรรคด้านความปลอดภัยภายในไม่สามารถทำได้ Ex ia จำกัดพลังงานเพื่อป้องกันการจุดระเบิดโดยสิ้นเชิง เหมาะสำหรับพื้นที่โซน 0 แต่มีข้อจำกัดด้านพลังงานในวงจรที่เชื่อมต่ออยู่
