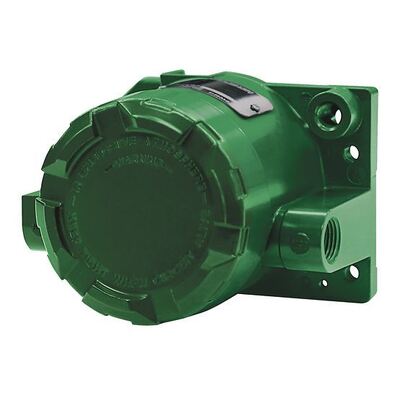

The Fisher FIELDVUE 4400 Digital Position Transmitter ให้ข้อมูลตำแหน่งสำหรับวาล์วแบบหมุนและแบบสไลด์, ช่องระบายอากาศ, แดมเปอร์ และอุปกรณ์เคลื่อนที่อื่นๆ ได้รับการออกแบบมาสำหรับการใช้งานที่ผู้ปฏิบัติงานต้องการการบ่งชี้ตำแหน่งอุปกรณ์ที่ชัดเจน พร้อมข้อมูลการวินิจฉัยเพิ่มเติม

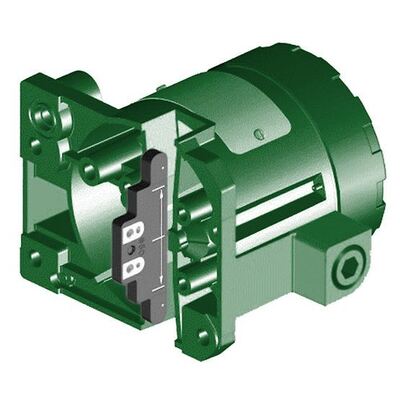

แตกต่างจากซีรีส์ Fisher 4200 รุ่นเก่าที่ใช้การตรวจจับโพเทนชิโอมิเตอร์ที่เชื่อมต่อด้วยกลไก, รุ่น 4400 ใช้การจัดเรียงการตรวจจับแบบไม่สัมผัสกับชุดแม่เหล็ก การออกแบบนี้ช่วยลดการพึ่งพากลไกการเชื่อมต่อสำหรับการวัดตำแหน่ง
รุ่น 4400 ให้ข้อมูลตำแหน่ง 4–20 mA และรองรับการสื่อสาร HART 7 ฟังก์ชันการวินิจฉัยประกอบด้วยจำนวนรอบ, เวลาเปิดและปิด, การสะสมระยะการเดินทาง, เวลาหยุดนิ่ง, ตำแหน่งปัจจุบัน และเวลาช่วงชัก
สำหรับโรงงานที่ยังคงใช้อุปกรณ์ Fisher 4210 หรือ 4211 รุ่นเก่า, รุ่น 4400 เป็นทิศทางการเปลี่ยนที่แนะนำสำหรับการใช้งานส่วนใหญ่ ก่อนสั่งซื้อ, โปรดยืนยันชุดติดตั้ง, ระยะการเดินทางของวาล์ว, ข้อกำหนดเอาต์พุต และฟังก์ชันสวิตช์จำกัดที่จำเป็น
| พารามิเตอร์ | FIELDVUE 4400 |
|---|---|
| ยี่ห้อ | Fisher |
| ตระกูลผลิตภัณฑ์ | FIELDVUE |
| รุ่น | 4400 |
| ประเภทผลิตภัณฑ์ | Digital Position Transmitter |
| การตรวจจับตำแหน่ง | การตรวจจับแบบไม่สัมผัสกับชุดแม่เหล็ก |
| การใช้งานการวัด | วาล์วแบบหมุนและแบบสไลด์, ช่องระบายอากาศ, แดมเปอร์ และอุปกรณ์เคลื่อนที่อื่นๆ ที่เข้ากันได้ |
| เอาต์พุตแอนะล็อก | 4–20 mA DC |
| การสื่อสารดิจิทัล | HART 7 |
| แหล่งจ่ายไฟ | แบบสองสาย, ใช้พลังงานจากลูป |
| สวิตช์จำกัด | สวิตช์จำกัดแบบโซลิดสเตตแยกสองตัว, สามารถกำหนดค่าได้ตามการตั้งค่าเครื่องมือ |
| พิกัดสวิตช์จำกัด | สูงสุด 1 A ต่อสวิตช์, ขึ้นอยู่กับเงื่อนไขการทำงานที่ระบุ |
| การวินิจฉัย | จำนวนรอบ, เวลาเปิด/ปิด, ตัวสะสมระยะการเดินทาง, เวลาหยุดนิ่ง, ตำแหน่งปัจจุบัน และเวลาช่วงชัก |
| การตั้งค่า | การสอบเทียบปุ่มกดเฉพาะที่ |
| ความสามารถด้านความปลอดภัย | SIL 2 capable |
| การอนุมัติพื้นที่อันตราย | การกำหนดค่าที่มีอยู่รวมถึง ATEX, CSA, CSAus และ IECEx; โปรดยืนยันเวอร์ชันที่สั่งซื้อที่แน่นอน |
รหัสรุ่นที่เลือก, การอนุมัติ, อุปกรณ์เสริมสำหรับการติดตั้ง และการกำหนดค่าสวิตช์จะต้องได้รับการยืนยันกับข้อกำหนดการใช้งาน
ข้อมูลตำแหน่งสำหรับวาล์วประมวลผลและวาล์วแยกที่เข้ากันได้
การตรวจสอบตำแหน่งวาล์วในอุปกรณ์ประมวลผล, รวมถึงการใช้งานที่ข้อมูลป้อนกลับที่เชื่อถือได้มีความสำคัญต่อการตัดสินใจในการปฏิบัติงาน
การตรวจสอบตำแหน่งสำหรับวาล์วควบคุมและวาล์วแยกที่เข้ากันได้ในระบบโรงไฟฟ้า
รุ่น 4400 สามารถให้ข้อมูลตำแหน่งอย่างต่อเนื่องและข้อมูลการวินิจฉัยสำหรับการใช้งานที่ต้องการข้อมูลมากกว่าการบ่งชี้เปิด/ปิดอย่างง่าย
การรวมเข้ากับระบบควบคุมและตรวจสอบโดยใช้การจัดเรียง 4–20 mA และ HART ที่เข้ากันได้
ตรวจสอบการเดินสายลูป, เงื่อนไขแหล่งจ่ายไฟ, การกำหนดค่าเครื่องมือ และอินพุตของระบบควบคุม ยืนยันว่าการเดินสายเป็นไปตามข้อกำหนดสำหรับเวอร์ชันที่เลือก
ตรวจสอบชุดแม่เหล็ก, การจัดเรียงการติดตั้ง และการสอบเทียบ การติดตั้งที่ไม่ถูกต้องหรือความไม่เข้ากันระหว่างชุดข้อมูลป้อนกลับและระยะการเดินทางของวาล์วอาจส่งผลต่อการวัดตำแหน่ง
ยืนยันว่าลูปตรงตามข้อกำหนดอิมพีแดนซ์ของ HART และการตั้งค่าระบบโฮสต์และเครื่องมือเข้ากันได้ ตรวจสอบการเดินสายและการกำหนดค่าการสื่อสารก่อนเปลี่ยนทรานสมิตเตอร์
ยืนยันว่าเครื่องมือมีชุดสวิตช์ที่จำเป็น ตรวจสอบจุดทริกที่กำหนดค่าไว้, แหล่งจ่ายไฟ และการเดินสายภายนอก
ตรวจสอบชุดติดตั้งและอาร์เรย์ข้อมูลป้อนกลับที่เลือกสำหรับประเภทวาล์วและระยะการเดินทาง การเปลี่ยนทดแทนไม่ควรถือว่าเข้ากันได้เพียงเพราะเครื่องมือเก่ามีหมายเลขรุ่น Fisher
FIELDVUE 4400 เป็นทิศทางการเปลี่ยนที่แนะนำสำหรับทรานสมิตเตอร์ตำแหน่ง Fisher ซีรีส์ 4200 ส่วนใหญ่
Fisher 4210: 4210 เป็นทรานสมิตเตอร์ตำแหน่งอิเล็กทรอนิกส์รุ่นเก่า ประเมินรุ่น 4400 หลังจากตรวจสอบการติดตั้งและข้อกำหนดสัญญาณที่มีอยู่
Fisher 4211: 4211 มีสถานะวงจรชีวิตที่จำกัดสำหรับคำสั่งซื้อเกี่ยวกับนิวเคลียร์ การตัดสินใจเปลี่ยนทดแทนควรคำนึงถึงข้อกำหนดด้านกฎระเบียบและการจัดซื้อของแอปพลิเคชัน
Fisher FIELDVUE 4400: ทรานสมิตเตอร์ตำแหน่งดิจิทัลพร้อมการตรวจจับแบบไม่สัมผัส, เอาต์พุต 4–20 mA, การสื่อสาร HART 7 และความสามารถในการวินิจฉัยเพิ่มเติม
การตรวจสอบการเปลี่ยนทดแทนที่เหมาะสมควรครอบคลุม:
รุ่นที่มีอยู่และรหัสผลิตภัณฑ์เต็ม
ระยะการเดินทางและประเภทการเคลื่อนที่ของวาล์ว
ชุดติดตั้งและอาร์เรย์แม่เหล็ก
ข้อกำหนดเอาต์พุตและการสื่อสาร
ฟังก์ชันสวิตช์จำกัด
การจำแนกประเภทพื้นที่อันตราย
การอนุมัติที่จำเป็น
ความเข้ากันได้ของระบบควบคุม
เราสามารถตรวจสอบข้อมูลรุ่นและการติดตั้งที่มีอยู่เพื่อช่วยระบุการกำหนดค่าทดแทนที่เหมาะสม
เราแนะนำให้ตรวจสอบเอาต์พุต, ชุดติดตั้ง, อาร์เรย์ข้อมูลป้อนกลับ และข้อกำหนดสวิตช์ก่อนเสนอราคา
เราจัดหาวาล์วโพซิชันเนอร์, ทรานสมิตเตอร์ตำแหน่ง, วาล์วควบคุม, แอคทูเอเตอร์ และเครื่องมืออุตสาหกรรมที่เกี่ยวข้อง
เราสนับสนุนผู้ซื้อต่างประเทศด้วยใบเสนอราคา, การประสานงานผลิตภัณฑ์ และการจัดการการจัดส่ง
สำหรับการสอบถามการเปลี่ยนทดแทน, เรามุ่งเน้นที่รายละเอียดที่ส่งผลต่อความเข้ากันได้ แทนที่จะพึ่งพาชื่อรุ่นเพียงอย่างเดียว
ความพร้อมใช้งานขึ้นอยู่กับการกำหนดค่า 4400 ที่สั่งซื้อ, อุปกรณ์เสริมสำหรับการติดตั้ง, การอนุมัติ และปริมาณ
หน่วยมาตรฐานและหน่วยที่กำหนดค่าพิเศษอาจมีกำหนดการจัดส่งที่แตกต่างกัน ควรยืนยันสต็อกปัจจุบันและระยะเวลารอคอยโดยประมาณก่อนซื้อ
สำหรับข้อกำหนด 4210 และ 4211 รุ่นเก่า, ความพร้อมใช้งานขึ้นอยู่กับข้อจำกัดวงจรชีวิตที่เผยแพร่และสถานการณ์การจัดซื้อที่แน่นอน
ผลิตภัณฑ์: Fisher FIELDVUE 4400 Digital Position Transmitter
รุ่น:
4400
ปริมาณ:
ปริมาณที่ต้องการ
รุ่นที่มีอยู่:
4210 / 4211 / อื่นๆ
ประเภทวาล์ว:
หมุน / แบบสไลด์ / อื่นๆ
ระยะการเดินทางของวาล์ว:
ระยะการเดินทางหรือการหมุนที่ต้องการ
ชุดติดตั้ง:
รายละเอียดชุดที่มีอยู่, หากทราบ
เอาต์พุต:
4–20 mA
การสื่อสาร:
HART 7 ที่ต้องการ / อื่นๆ
สวิตช์จำกัด:
ต้องการ / ไม่ต้องการ
การอนุมัติ:
การอนุมัติพื้นที่อันตรายหรือความปลอดภัยที่ต้องการ
การใช้งาน:
อุตสาหกรรมและเงื่อนไขการบริการ
ปลายทาง:
ประเทศ / เมือง
การจัดส่งที่ต้องการ:
วันที่จัดส่งเป้าหมาย
โปรดระบุป้ายชื่อเครื่องมือที่มีอยู่, ข้อมูลวาล์ว และรูปถ่ายการติดตั้งเพื่อช่วยยืนยันการกำหนดค่าที่ถูกต้อง
