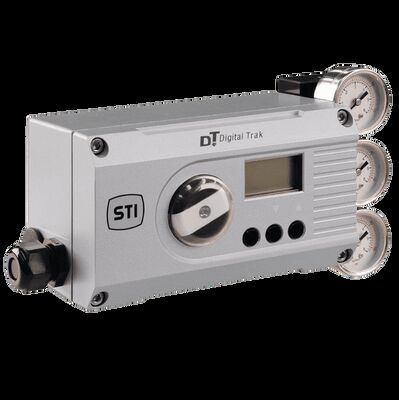

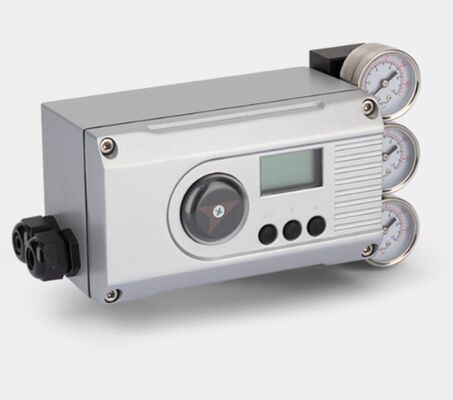

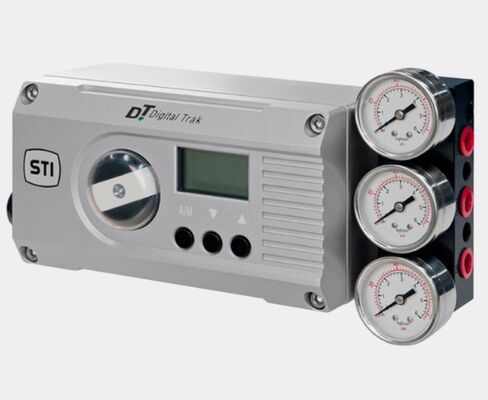

เครื่องตั้งตําแหน่งอิเล็กตรอนิวเมติก IMI STI DigitalTrak DT DT2 เป็นอุปกรณ์ที่ใช้พลังลุปที่มีความสามารถสูง และเป็นองค์ประกอบการควบคุมหลักของชุดวาล์วอิเล็กตรอนิวเมติกโดยใช้เทคโนโลยีไมโครเปอร์เซอร์ที่ทันสมัย, มันรับสัญญาณควบคุมไฟฟ้า 4÷20 mA จากระบบอัตโนมัติและจับสัญญาณตําแหน่งของวาล์วจริงผ่านเซ็นเซอร์ตําแหน่งที่ติดตั้งโปรแกรมภายในของอุปกรณ์เปรียบเทียบสองสัญญาณในเวลาจริงเพื่อควบคุมอย่างแม่นยําการรับอากาศและการออกของ actuator, การขับเคลื่อนเซลล์ให้ถึงตําแหน่งที่กําหนดไว้อย่างรวดเร็วและแม่นยํา มันแทนเครื่องตั้งตําแหน่งเซลล์แบบปกติได้อย่างสมบูรณ์แบบ และรองรับการเข้าถึงเครือข่ายการสื่อสาร HART โดยตรงสามารถแลกเปลี่ยนข้อมูลในสองทางระหว่างเครื่องตั้งตําแหน่งและระบบควบคุมด้วยการออกแบบที่คอมแพคตและแรง DT DT2 มีความน่าเชื่อถือสูงและสามารถปรับตัวได้อย่างแข็งแรงต่อสภาพแวดล้อมอุตสาหกรรม และถูกใช้อย่างแพร่หลายในระบบควบคุมอัตโนมัติอุตสาหกรรมต่างๆ
| ปริมาตร | รายละเอียด |
|---|---|
| สัญญาณเข้า | 4 - 20 mA (ระบบปั่นวงจร, ระบบสองสาย) |
| ความดันการให้บริการ | 1.4 ÷ 7 bar (แรงกดออกแบบ: 10 bar) |
| อุณหภูมิการทํางาน | - 40 °C ถึง 80 °C |
| ความชื้นในบริเวณ | 5% - 95% RH (ไม่หมัก) |
| ความเป็นเส้นตรง | 00.5% ของการเคลื่อนไหวเต็ม |
| ไฮสเตเรซิส | 00.2% ของการเคลื่อนไหวเต็ม |
| เดดแบนด์ | 0.1 ÷ 10% ปรับได้ |
| การบริโภคลม | 0.036 Nm3/h (0.02 scfm) ที่ 400kPa (60 psi) |
| CV Max (ระดับการไหลต่ํา) | ND 1/4" ทางเข้า = 012; ND 1/4" ทางออก = 012 |
| การเชื่อมต่อแบบ Pneumatic | การให้อาหาร/การออกเสียง: ND 1/4" |
| การเชื่อมต่อไฟฟ้า | ND 1/2" NPTF |
| การตอบสนองจากตําแหน่ง | 4 ~ 20 mA สัญญาณอนาล็อก DC |
| วัสดุบ้าน | อลูมิเนียม (กล่องโลหะหนัก) |
| น้ําหนัก | 2 กิโลกรัม (รุ่น ND 1/4") |
| ความรู้สึกต่อสแตติก | 00.1% ของช่วงสัญญาณ |
| ความซ้ํา | 00.2% ของการเคลื่อนไหวเต็ม |

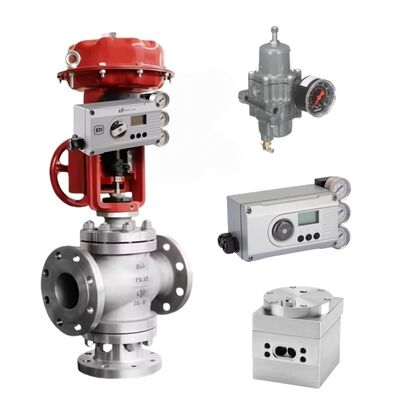

ในฐานะหลักการควบคุมวาล์วปนูเมติกมืออาชีพ IMI STI DigitalTrak DT DT2 ได้ถูกนําไปใช้อย่างแพร่หลายในระบบอัตโนมัติอุตสาหกรรมที่ต้องการการควบคุมการไหล, ความดัน, อุณหภูมิและระดับที่แม่นยําส่วนใหญ่ครอบคลุมอุตสาหกรรมดังต่อไปนี้:
A1: ตรวจสอบก่อนหน้านี้ว่า ความดันอากาศที่ใช้ในการให้อากาศมีมากกว่า 1.4 bar และปรับให้เป็นช่วงมาตรฐาน หากไม่เพียงพอ หากความดันปกติ ตรวจสอบตัวขับเคลื่อนเพื่อหาปัญหาเกี่ยวกับการยับยั้งตรวจสอบวงจรอากาศสําหรับการรั่วไหลและเริ่มต้นใหม่ Positioner หากกระบวนการเริ่มต้นถูกออกจากก่อนกําหนด.
A2: "Down" หมายถึงจุดศูนย์ของเซ็นเซอร์ตําแหน่งต่ําเกินไป และ "up" หมายถึงจุด span สูงเกินไป ทั้งสองสาเหตุมาจากการติดตั้งส่วนประกอบการตอบสนองที่ไม่ถูกต้องกรุณาตรวจสอบการติดตั้งใหม่ตามคู่มือและปรับตําแหน่งของพรานติดตั้ง, แล้วเริ่มใหม่ถ้าจําเป็น
A3:เข้าไป: ในลักษณะปกติ กดปุ่ม A/M และ △ ทันเดียวกัน 3 วินาที (เส้นบนแสดงค่าปารามิเตอร์, เส้นล่างแสดงชื่อปารามิเตอร์)การออก: ในโหมดการวินิจฉัย กดปุ่ม A/M เอง 3 วินาที เพื่อกลับไปสู่โหมดปกติ
A4: เหตุผลหลัก ๆ ประกอบด้วยขั้วขั้วกลับของเชื่อมต่อไฟฟ้าภายนอก, การล้มเหลวของโมดูลการตอบสนองตําแหน่ง, หรือการเคลื่อนไหวศูนย์ / span. กรุณาตรวจสอบและแก้ไขสายไฟก่อนจากนั้นตัดศูนย์ / span ของโมดูล; เปลี่ยนโมดูลการตอบสนองถ้าปัญหายังคง
A5: 1) รักษาการให้อากาศแห้งและสะอาด และระบายน้ําและสิ่งสกปรกจากตัวควบคุมอากาศเป็นประจํา3) ปิดเครื่องวัดแรงดันเพื่อติดตามสถานการณ์แรงดันอากาศในเวลาจริง; 4) เปิดตั้งใหม่เครื่องตั้งตําแหน่งถ้าเกิดเกิดความผิดพลาด 0/span หลังการบํารุงรักษา
A6: ตรวจสอบก่อนหน้านี้ว่าสัญญาณเข้าเป็นปกติ (≥3.6 mA) แล้วตรวจสอบสกรูปลายเชื่อมไฟฟ้าและดึงสกรูที่อ่อน; หากจอยังไม่ได้ทํางานบอร์ดหลักอาจบกพร่อง และต้องเปลี่ยน.
