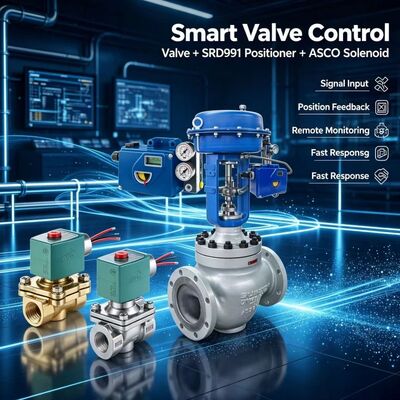

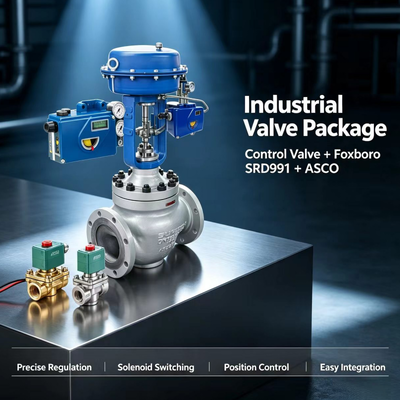

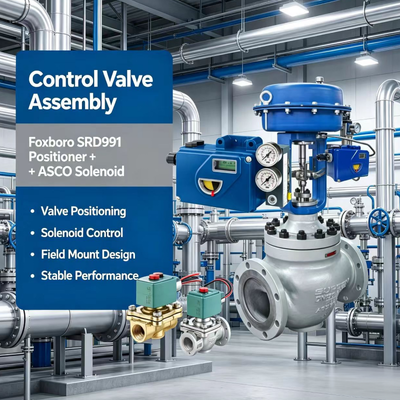

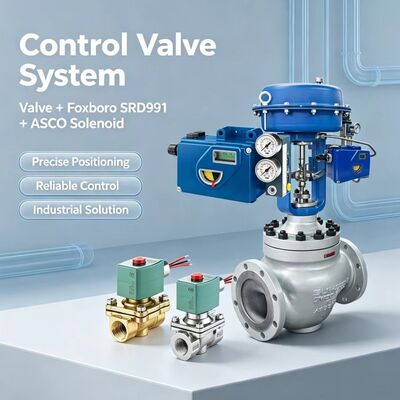

Foxboro SRD991 (Schneider Electric) เป็นอุปกรณ์กำหนดตำแหน่งวาล์วอัจฉริยะที่ใช้ไมโครโปรเซสเซอร์ ออกแบบมาเพื่อควบคุมแอคทูเอเตอร์วาล์วแบบนิวแมติกได้อย่างแม่นยำ รองรับแอคทูเอเตอร์แบบทำงานเดี่ยวและทำงานคู่สำหรับทั้งการใช้งานแบบเชิงเส้นและแบบหมุน อุปกรณ์นี้มีการตั้งค่าเฉพาะที่ผ่านปุ่มกดและจอ LCD แบบกราฟิกหลายภาษา การวินิจฉัยตัวเองขั้นสูง และตัวเลือกการสื่อสารหลายแบบ (4–20 mA, HART, PROFIBUS-PA, FOUNDATION Fieldbus H1) ออกแบบมาเพื่อการติดตั้งที่ง่าย การตั้งค่า Autostart ที่รวดเร็ว และการบำรุงรักษาเชิงคาดการณ์ในอุตสาหกรรมกระบวนการ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงการเคลื่อนที่ | 8–260 มม. (0.3–10.2 นิ้ว) พร้อมคันโยกมาตรฐาน |
| มุมการหมุน | สูงสุด 95° (ตัวเลือกสูงสุด 300°) |
| แหล่งจ่ายลม | 1.4–6 บาร์ (20–90 psig); สูงสุด 7 บาร์พร้อมวาล์วแบบสปูล |
| คุณภาพอากาศ | ISO 8573-1 คลาส 2 ของแข็ง, คลาส 3 น้ำมัน |
| การทำงานแบบนิวแมติก | ทำงานเดี่ยวหรือทำงานคู่ |
| การป้องกัน | IP66 / NEMA 4X |
| อุณหภูมิแวดล้อม | –40 °C ถึง +80 °C (–40 °F ถึง +176 °F) |
| น้ำหนัก | ประมาณ 1.7 กก. (เดี่ยว), ประมาณ 2 กก. (คู่) |
| การเชื่อมต่อทางไฟฟ้า | M20*1.5 หรือ ½-14 NPT |
| การเชื่อมต่อทางนิวแมติก | G¼ หรือ ¼-18 NPT |
| ความเป็นเชิงเส้น / ฮิสเทรีซิส | <0.4 % / <0.3 % ของช่วงการเดินทาง |
| การรับรอง | ATEX, IECEx, FM, CSA, รองรับ SIL 3, อื่นๆ |
วาล์วควบคุมกระบวนการในโรงงานน้ำมันและก๊าซ, เคมี, ปิโตรเคมี, การผลิตไฟฟ้า, ยา และการบำบัดน้ำ เหมาะอย่างยิ่งสำหรับการควบคุมแบบต่อเนื่อง, วาล์ว ESD (ปิดฉุกเฉิน) ผ่าน PST และกลยุทธ์การบำรุงรักษาเชิงคาดการณ์
ตอบ: หลังจากการติดตั้งทางกลและการเชื่อมต่อทางนิวแมติก/ไฟฟ้า ให้เลือกประเภทการติดตั้งและเรียกใช้ Autostart ผ่านปุ่มกดเฉพาะที่และ LCD (โดยทั่วไปมีสองขั้นตอนหลัก)
ตอบ: 4–20 mA (ไม่มีโปรโตคอล), HART, PROFIBUS-PA และ FOUNDATION Fieldbus H1
ตอบ: ได้ ด้วยชุดติดตั้ง NAMUR หรือชุดติดตั้งโดยตรงที่เหมาะสม ด้านแบนของแกนหมุนต้องหันไปทางลูกศรของตัวเรือน
