เส้นผ่านศูนย์กลางที่กำหนดที่ทางเข้า: | <i>DN 25 - DN 200 |</i> <b>DN 25 - ดีเอ็น 200 |</b> <i>1" - 8"</i> <b>1 "- 8"</b | ปาก: | API Standard และ Extra Orifice: 1 D 2 - 8 T 10/1 G 2 - 8 T + 10 |
---|---|---|---|
เส้นผ่านศูนย์กลางปากจริงd₀: | <i>11 - 180 mm |</i> <b>11 - 180 มม. |</b> <i>0.433 - 7.087 in</i> <b>0.433 - 7.087 นิ้ว</b> | พื้นที่ปากจริงA₀: | <i>95 - 25446.9 mm² |</i> <b>95 - 25446.9 มม. ² |</b> <i>0.147 - 39.443 in²</i> <b>0.147 - 39.443 นิ |
ความดัน: | <i>2.5 - 426 bar |</i> <b>2.5 - 426 บาร์ |</b> <i>36 - 6170 psig</i> <b>36 - 6170 psig</b> | ช่องให้คะแนนหน้าแปลน: | <i>PN 10 - PN 400 |</i> <b>PN 10 - PN 400 |</b> <i>CL150 - CL2500</i> <b>CL150 - CL2500</b> |
อุณหภูมิ (ตาม DIN EN): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 ถึง 200 ° C (พิเศษ: -162 ถึง 300 ° C) |</b> | อุณหภูมิ (nach ASME): | <i>-45 to 200 °C (Special: -162 to 300 °C) |</i> <b>-45 ถึง 200 ° C (พิเศษ: -162 ถึง 300 ° C) |</b> |
วัสดุร่างกาย: | <i>1.0619, 1.4408 (Special: Hi Alloy) |</i> <b>1.0619, 1.4408 (พิเศษ: Hi Alloy) |</b> <i>SA 216 WCB, | การเชื่อมต่อวาล์ว: | <i>Flange acc.</i> <b>หน้าแปลนตาม</b> <i>to DIN EN 1092 or acc.</i> <b>เป็น DIN EN 1092 หรือตามมาตรฐ |
ประเภทโหลด: | ควบคุมโดยสื่อกระบวนการ | พิเศษ: | <i>Pilot action type: Modulate Action |</i> <b>ประเภทการกระทำของนักบิน: Modulate Action |</b> <i>Ope |
ได้รับการอนุมัติ: | <i>ASME Sec.</i> <b>ASME วินาที</b> <i>VIII Div.</i> <b>VIII Div.</b> <i>1, PED/ DIN EN ISO 4126-4, | สังคมการจำแนกประเภท: | LR, RINA, DNV GL, BV |
แสงสูง: | Modulate Pilot Operated Safety Valve,Type 821 Pilot Operated Safety Valve,1.4408 Pilot Operated Safety Valve |

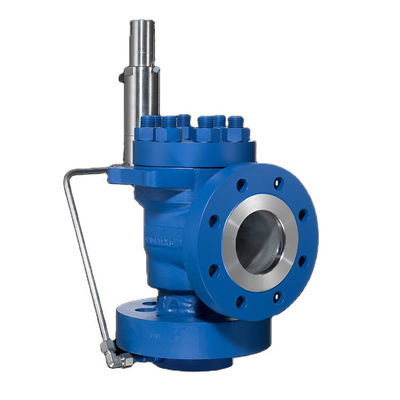

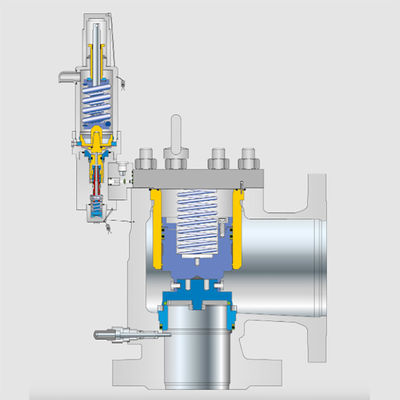

Type 821 ประสิทธิภาพสูง Modulate Action Pilot Operated Safety Valve
โซลูชั่นสำหรับโรงงานที่มีประสิทธิภาพสูง
วาล์วนิรภัยทำงานโดยนักบิน
ความสามารถในการเป่าออกสูงสุดของซีรีส์ทั้งหมด
ความแน่นขึ้นเพื่อตั้งค่าความดัน
แรงดันในการทำงานสูงถึง 96% ของความดันที่ตั้งไว้
แรงดันย้อนกลับสูงถึง 70% ของความดันที่ตั้งไว้
ตัวป้องกันการไหลย้อนรวมเป็นส่วนประกอบมาตรฐาน
ท่อรวมป้องกันความเสียหายและการแช่แข็ง
ระบบโหลดเสริม
อุปกรณ์ที่ทำให้วาล์วนิรภัยมีคุณสมบัติดังต่อไปนี้:
ความแน่นขึ้นเพื่อตั้งค่าความดัน
แรงดันในการทำงานสูงถึง 97% ของความดันที่ตั้งไว้
การสูญเสียสื่อต่ำเนื่องจากเวลาเปิดทำการสั้น
สามารถทดสอบการทำงานและการปรับวาล์วได้ในระหว่างการทำงาน
เหมาะสำหรับทุกอุณหภูมิของสื่อ
