การประยุกต์ใช้งาน: | •การระบายความร้อน•เครื่องอัดอากาศ / ก๊าซและปั๊ม•ก๊าซทางเทคนิคและโรงงาน CO2 •ขั้วก๊าซ LPG / LNG ผู้ขน | เส้นผ่านศูนย์กลางที่กำหนดขาเข้า - ด้าย: | <i>G 3/8 - 1 |</i> <b>ก 3/8 - 1 |</b> <i>NPT 1/2" - 1"</i> <b>NPT 1/2 "- 1"</b> |
---|---|---|---|
เส้นผ่านศูนย์กลางที่กำหนดขาเข้า - หน้าแปลน: | <i>DN 15 - DN 25 |</i> <b>ดีเอ็น 15 - ดีเอ็น 25 |</b> <i>1/2" - 1"</i> <b>1/2 "- 1&qu | เส้นผ่านศูนย์กลางปากจริงd₀: | <i>6 - 10 mm |</i> <b>6 - 10 มม. |</b> <i>0.236 - 0.394 in</i> <b>0.236 - 0.394 นิ้ว</b> |
พื้นที่ปากจริงA₀: | <i>28.3 - 78.5 mm² |</i> <b>28.3 - 78.5 มม. ² |</b> <i>0.044 - 0.122 in²</i> <b>0.044 - 0.122 นิ้ว²< | ความดัน: | <i>0.1 - 365 bar |</i> <b>0.1 - 365 บาร์ |</b> <i>1.5 - 5294 psig</i> <b>1.5 - 5294 psig</b> |
ช่องให้คะแนนหน้าแปลน: | <i>PN 40 - PN 400 |</i> <b>PN 40 - PN 400 |</b> <i>CL150 - CL2500</i> <b>CL150 - CL2500</b> | อุณหภูมิ (ตาม DIN EN): | <i>-270 to 280 °C |</i> <b>-270 ถึง 280 ° C |</b> <i>-454 to 536 °F</i> <b>-454 ถึง 536 ° F</b> |
อุณหภูมิ (nach ASME): | <i>-268 to 280 °C |</i> <b>-268 ถึง 280 ° C |</b> <i>-450 to 536 °F</i> <b>-450 ถึง 536 ° F</b> | วัสดุตัวเครื่อง: | <i>1.4104, 1.4404 |</i> <b>1.4104, 1.4404 |</b> <i>SA 479 430, SA 479 316L</i> <b>SA 479 430, SA 479 |
วัสดุขาเข้า: | <i>1.4104, 1.4404, 1.4404 stellitiert |</i> <b>1.4104, 1.4404, 1.4404 stellitiert |</b> <i>SA 479 43 | การเชื่อมต่อวาล์ว: | <i>Thread acc.</i> <b>เธรดตาม</b> <i>to DIN ISO 228-1, DIN ISO 7-1 / BS 21 or ASME B1.20.1, Flange a |
วัสดุสูบลม (ไม่จำเป็น): | ไม่มีที่สูบลม | ประเภทโหลด: | สปริงอัด |
แสงสูง: | DN25 วาล์วลดความดัน,วาล์วนิรภัยแรงดันประเภท 437,วาล์วนิรภัยแรงดัน PN40 |

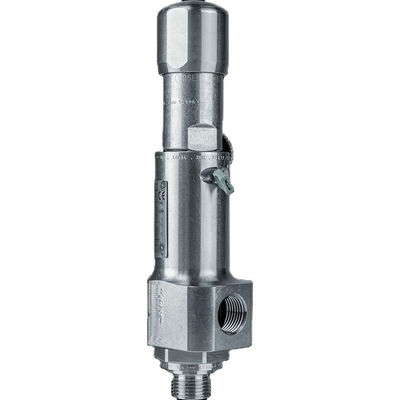

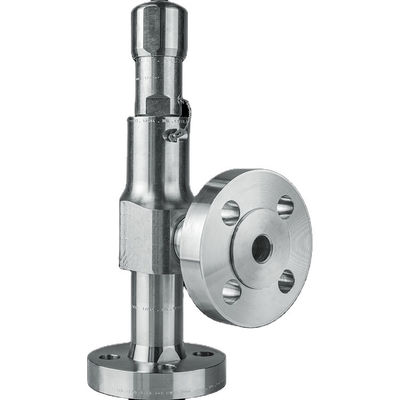

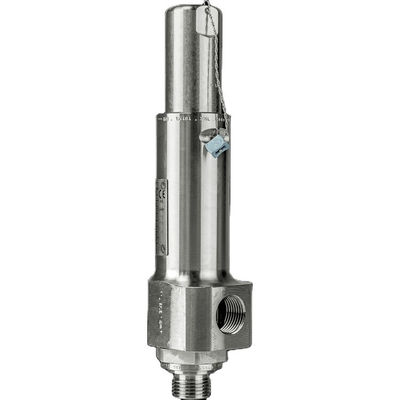

Compact Performance Type 437 Pressure Safety Valve
