วัสดุสูบลม (ไม่จำเป็น): | Inconel 625 | การประยุกต์ใช้งาน: | โรงกลั่น•อุตสาหกรรมเคมี•อุตสาหกรรมปิโตรเคมี•น้ำมันและก๊าซ - บนบกและนอกชายฝั่ง |
---|---|---|---|
เส้นผ่านศูนย์กลางที่กำหนดที่ทางเข้า: | <i>DN 25 - DN 200 |</i> <b>DN 25 - ดีเอ็น 200 |</b> <i>1" - 8"</i> <b>1 "- 8"</b | ปาก: | ง - ต |
เส้นผ่านศูนย์กลางของปากจริงง: | <i>14 - 161.5 mm |</i> <b>14 - 161.5 มม. |</b> <i>0.551 - 6.36 in</i> <b>0.551 - 6.36 นิ้ว</b> | บริเวณปากจริงก: | <i>154 - 20485 mm² |</i> <b>154 - 20485 มม. ² |</b> <i>0.239 - 31.75 in²</i> <b>0.239 - 31.75 นิ้ว²< |
ความดัน: | <i>0.12 - 413.8 bar |</i> <b>0.12 - 413.8 บาร์ |</b> <i>2 - 6000 psig</i> <b>2 - 6000 psig</b> | ช่องให้คะแนนหน้าแปลน: | CL150 - CL2500 |
อุณหภูมิ (ตาม DIN EN): | <i>-270 to 550 °C |</i> <b>-270 ถึง 550 ° C |</b> <i>-454 to 1022 °F</i> <b>-454 ถึง 1022 ° F</b> | ประเภทโหลด: | สปริงอัด |
วัสดุร่างกาย: | <i>1.0619, 1.4408, 1.7357 |</i> <b>1.0619, 1.4408, 1.7357 |</b> <i>SA 216 WCB, SA 351 CF8M, SA 217 W | การเชื่อมต่อวาล์ว: | <i>Flange acc.</i> <b>หน้าแปลนตาม</b> <i>to ASME B 16.5 or acc.</i> <b>ถึง ASME B 16.5 หรือตามมาตรฐา |
แสงสูง: | 1.0619 วาล์วนิรภัยแรงดันสปริง,วาล์วนิรภัยแรงดัน DN200,วาล์วนิรภัยความดัน CL2500 |

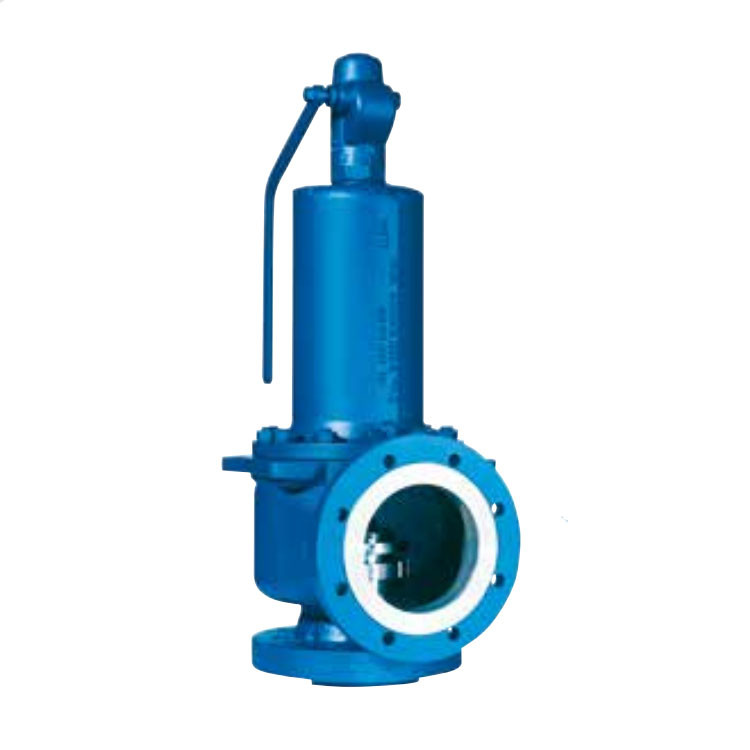

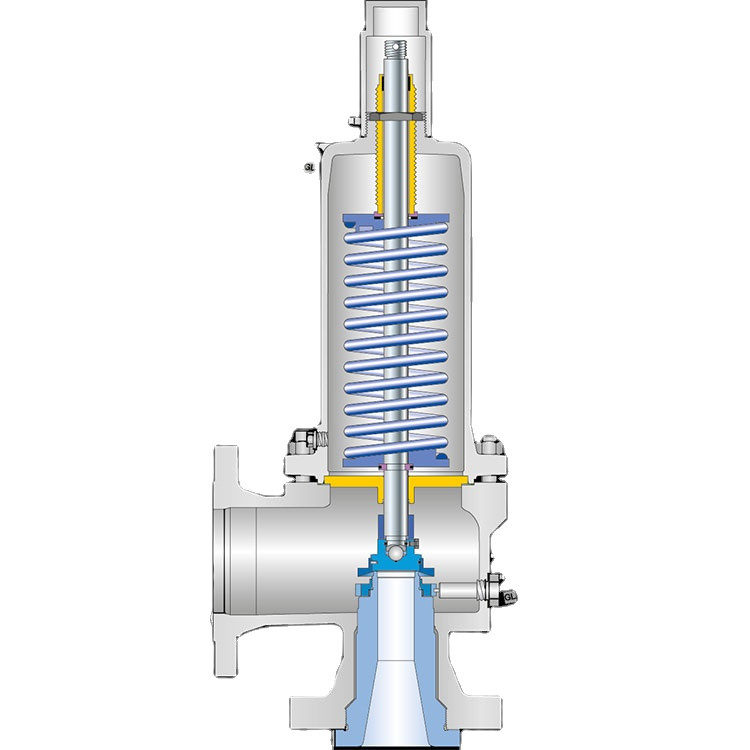

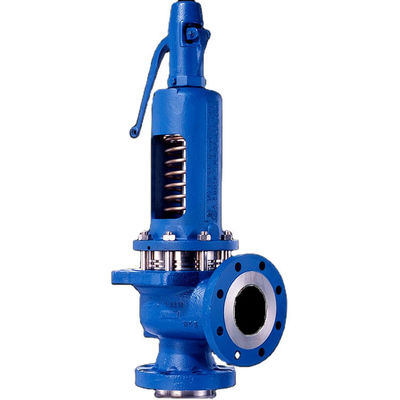

สปริงโหลดสำหรับการปฏิบัติตามวาล์วนิรภัยความดัน API 526
วาล์วนิรภัยแบบมีหน้าแปลนที่ตรงตามข้อกำหนดทั้งหมดของ API 526 เช่นออริฟิคมาตรฐานและศูนย์กลางถึง
ขนาดใบหน้าโครงสร้างที่แข็งแรงทำให้เหมาะอย่างยิ่งสำหรับแรงกดดันและวัสดุที่สูง
เช่น Duplex, Monel หรือ Hastelloy
