ขนาดของร่างกายและการเชื่อมต่อที่สิ้นสุด: | ขนาด: NPS 2 / DN 50 | รูปแบบ: | การเชื่อมต่อ: NPT, |
---|---|---|---|
แรงดันขาเข้าสูงสุดในการทำงาน: | 1/4 x 3/8 นิ้ว / 6.4 x 9.5 มม.: | แรงดันทางออกสูงสุด: | 66 psig / 4.5 บาร์ |
ความดันแตกต่างขั้นต่ำ: | 1.5 psid / 0.10 บาร์ d | ช่วงแรงดันขาออก: | 3.5 นิ้วในเก้าช่วง |
น้ำหนักโดยประมาณ: | £ 21/10 กก | ||
แสงสูง: | NPT Pressure Reducing Regulator,Pilot ตัวกำหนดตำแหน่งวาล์วแบบติดตั้งในตัว,ตัวควบคุมการลดแรงดันของปลอก |

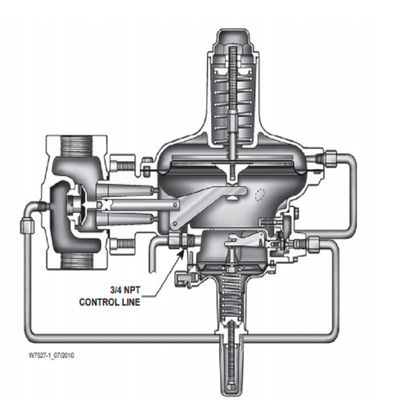

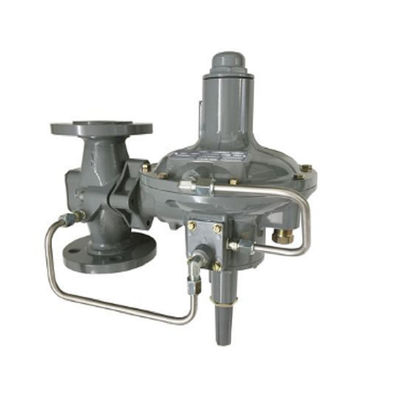

ตัวควบคุมการลดแรงดัน 299H พร้อมนักบินที่ติดตั้งเข้ากับปลอกแอคชูเอเตอร์เป็นวาล์วฟิชเชอร์สำหรับวาล์ว
ข้อมูลจำเพาะสำหรับโครงสร้างซีรีส์ 299H มีดังต่อไปนี้ข้อกำหนดบางประการสำหรับตัวควบคุมที่กำหนดเหมือนเดิม
ขนาดของร่างกายและการสิ้นสุดการเชื่อมต่อ | ขนาด: NPS 1-1 / 4, NPS 1-1 / 2, NPS 2 / DN 50 |
รูปแบบ | การเชื่อมต่อ: NPT, CL125 FF Flanged, CL250 RF flanged, PN 10/16 flanged |
แรงดันขาเข้าสูงสุดในการทำงาน | 1/4 x 3/8 นิ้ว / 6.4 x 9.5 มม.: 175 psig / 12.1 บาร์ |
3/8 นิ้ว / 9.5 มม.: 175 psig / 12.1 บาร์ | |
แรงดันทางออกสูงสุด (ปลอก) | 66 psig / 4.5 บาร์ |
ความดันแตกต่างขั้นต่ำสำหรับ Full Stroke | 1.5 psid / 0.10 บาร์ d |
ช่วงแรงดันขาออก | 3.5 นิ้ว wc ถึง 60 psig / 9 mbar ถึง 4.14 bar ในเก้าช่วง |
การลงทะเบียนความดัน | การลงทะเบียนภายในภายนอกหรือแบบคู่ |
น้ำหนักโดยประมาณ | 21 ปอนด์ / 10 กก |
