ภาพรวมผลิตภัณฑ์

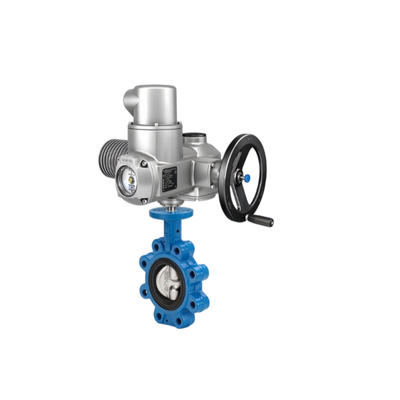

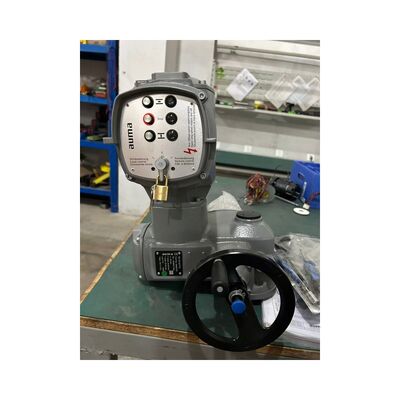

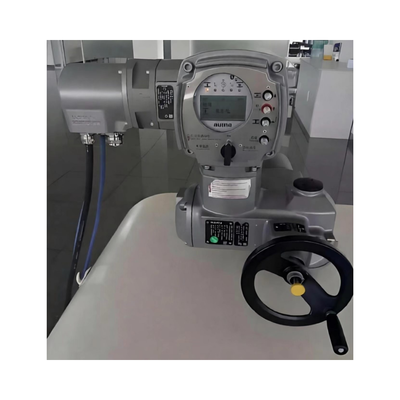

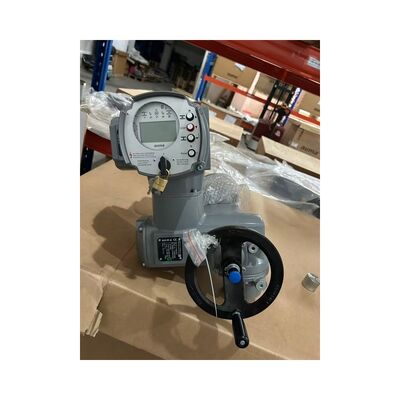

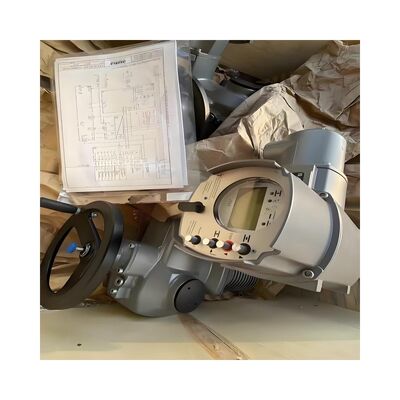

ชุดแอคทูเอเตอร์ไฟฟ้าแบบหลายรอบ AUMA SA Series เป็นชุดระบบอัตโนมัติวาล์วที่สมบูรณ์ซึ่งมาพร้อมกับตัวแอคทูเอเตอร์ มอเตอร์ เกียร์ แฮนด์วีล สวิตช์จำกัดระยะ สวิตช์แรงบิด ชุดควบคุม หน้าแปลนติดตั้ง กล่องขั้วต่อ คู่มือ ใบรับรองการสอบเทียบ และการรับประกัน 12 เดือน ได้รับการประกอบและทดสอบจากโรงงาน ช่วยให้ทีมงานโรงงานลดเวลาในการติดตั้งและหลีกเลี่ยงความยุ่งยากในการจัดหาและจับคู่ส่วนประกอบแยกต่างหาก ชุดนี้ให้การทำงานด้วยไฟฟ้าแบบหลายรอบสำหรับวาล์วประตู วาล์วโกลบ และวาล์วแบบหลายรอบอื่นๆ พร้อมแรงบิดที่ปรับได้และการสลับจำกัดระยะเพื่อการควบคุมตำแหน่งปลายที่เชื่อถือได้ รองรับการควบคุมทั้งแบบเฉพาะที่และแบบระยะไกล การป้อนกลับสถานะ และอินเทอร์เฟซการสื่อสารเสริมสำหรับการรวมระบบโรงงาน การทำงานด้วยมือผ่านแฮนด์วีลช่วยให้การทำงานปลอดภัยระหว่างที่ไฟฟ้าดับหรือการบำรุงรักษา การออกแบบนี้เหมาะสำหรับทั้งการติดตั้งใหม่และโครงการปรับปรุง ช่วยให้ทีมบำรุงรักษามาตรฐานอะไหล่และลดเวลาหยุดทำงาน
โครงสร้างภายนอกได้รับการออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมและป้องกันส่วนประกอบไฟฟ้าภายในจากฝุ่น น้ำ และการสั่นสะเทือน ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อมที่กว้างและรองรับแหล่งจ่ายไฟอุตสาหกรรมทั่วไป ตัวเลือกการควบคุม ได้แก่ การทำงานด้วยปุ่มกดเฉพาะที่ การควบคุมด้วยไฟฟ้าจากระยะไกล การป้องกันแรงบิดและระยะจำกัด และการรายงานสถานะการวินิจฉัย ชุดนี้เหมาะสำหรับอุตสาหกรรมเคมี ปิโตรเคมี น้ำมันและก๊าซ พลังงาน น้ำ และกระบวนการทั่วไป โครงสร้างแบบโมดูลาร์ช่วยลดความพยายามในการบำรุงรักษาและสนับสนุนความน่าเชื่อถือในระยะยาวด้วยการวางแผนอะไหล่ที่คาดการณ์ได้ ทุกชุดมาพร้อมกับการรับประกัน 12 เดือน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | ชุดแอคทูเอเตอร์ไฟฟ้าแบบหลายรอบ |
| รุ่น | SA Series |
| ประเภทแอคทูเอเตอร์ | แอคทูเอเตอร์ไฟฟ้าแบบหลายรอบ |
| ช่วงแรงบิด | 50 Nm ถึง 1,500 Nm |
| ความเร็วรอบขาออก | 18 ถึง 90 รอบต่อนาที |
| ประเภทมอเตอร์ | มอเตอร์ AC สามเฟส |
| รอบการทำงาน | S2 / S4 การทำงานเป็นช่วงๆ |
| สัญญาณอินพุต | 4-20 mA DC / การควบคุมแบบสวิตช์ |
| โปรโตคอลการสื่อสาร | HART / Profibus / Modbus เสริม |
| แหล่งจ่ายไฟ | ตัวเลือก 380V AC / 220V AC / 24V DC |
| ระดับการป้องกันโครงสร้างภายนอก | IP66 / NEMA 4X |
| อุณหภูมิการทำงาน | -30°C ถึง +70°C |
| สวิตช์จำกัดระยะ | สวิตช์จำกัดระยะเปิด / ปิดที่ปรับได้ |
| สวิตช์แรงบิด | สวิตช์ป้องกันแรงบิดที่ปรับได้ |
| การทำงานด้วยมือ | แฮนด์วีลพร้อมคลัตช์ |
| การติดตั้ง | หน้าแปลนติดตั้งมาตรฐาน |
| การรับรอง | การปฏิบัติตามมาตรฐานอุตสาหกรรม |
| การรับประกัน | 12 เดือน |
| การใช้งาน | ระบบอัตโนมัติวาล์วแบบหลายรอบ |
| สื่อ | ไม่มี |
| การเชื่อมต่อกระบวนการ | ไม่มี |
| ประเภทวาล์ว | วาล์วประตู / วาล์วโกลบ / วาล์วแบบหลายรอบ |
| ขนาด | มาตรฐาน |
อุตสาหกรรมการใช้งาน
การแปรรูปทางเคมี
การกลั่นปิโตรเคมี
การผลิตน้ำมันและก๊าซ
การผลิตไฟฟ้า
การบำบัดน้ำและน้ำเสีย
การผลิตยา
การแปรรูปอาหารและเครื่องดื่ม
เยื่อกระดาษและกระดาษ
อุตสาหกรรมเหล่านี้ต้องการระบบอัตโนมัติวาล์วที่เชื่อถือได้ การควบคุมแรงบิดที่แม่นยำ และการป้อนกลับตำแหน่งที่เชื่อถือได้ ชุดนี้ทำงานได้ดีในสภาพแวดล้อมโรงงานที่มีความชื้น ฝุ่น และการสั่นสะเทือน เมื่อติดตั้งและบำรุงรักษาอย่างถูกต้อง รองรับการทำงานแบบเปิด-ปิด การปรับค่า และการแยกสำหรับวาล์วแบบหลายรอบในกระบวนการต่อเนื่องและแบบเป็นชุด
ปัญหาทั่วไป
แอคทูเอเตอร์ไม่ทำงาน: ตรวจสอบแหล่งจ่ายไฟ สัญญาณควบคุม และการป้องกันมอเตอร์
สวิตช์แรงบิดทำงานเร็วเกินไป: ตรวจสอบการตั้งค่าแรงบิด แรงเสียดทานของวาล์ว และการจัดแนวแกนวาล์ว
สวิตช์จำกัดระยะไม่หยุด: ตรวจสอบลูกเบี้ยวจำกัดระยะ การเดินสายสวิตช์ และการสอบเทียบ
แฮนด์วีลเข้าเกียร์ยาก: ตรวจสอบกลไกคลัตช์และคันโยกควบคุมด้วยมือ
แอคทูเอเตอร์ทำงานแต่วาล์วไม่เคลื่อนที่: ตรวจสอบข้อต่อแกนวาล์ว แกนวาล์ว และชุดเกียร์
การควบคุมระยะไกลล้มเหลว: ตรวจสอบการเดินสายควบคุม หน้าสัมผัสรีเลย์ และการตั้งค่าการสื่อสาร
เสียงหรือการสั่นสะเทือนมากเกินไป: ตรวจสอบลูกปืนมอเตอร์ การหล่อลื่นชุดเกียร์ และการติดตั้ง
การควบแน่นในโครงสร้างภายนอก: ตรวจสอบช่องระบายอากาศ ปะเก็น และการทำงานของฮีตเตอร์
การป้อนกลับตำแหน่งไม่ถูกต้อง: สอบเทียบสวิตช์จำกัดระยะและโพเทนชิโอมิเตอร์ป้อนกลับ
มอเตอร์ร้อนเกินไป: ตรวจสอบรอบการทำงาน อุณหภูมิแวดล้อม และแรงบิดโหลด
ทุกยูนิตมาพร้อมกับการรับประกัน 12 เดือน
รุ่นที่ใช้แทนกันได้
AUMA SA 07.1
AUMA SA 10.1
AUMA SA 14.1
AUMA SAExC
AUMA SQ Series
Rotork IQ3 Series
SIPOS 7 Series
Limitorque MX Series
หมายเหตุการเลือก: ยืนยันแรงบิด ความเร็วรอบขาออก ขนาดหน้าแปลน เส้นผ่านศูนย์กลางแกนวาล์ว สัญญาณควบคุม แหล่งจ่ายไฟ และโปรโตคอลการสื่อสาร
