ภาพรวมผลิตภัณฑ์

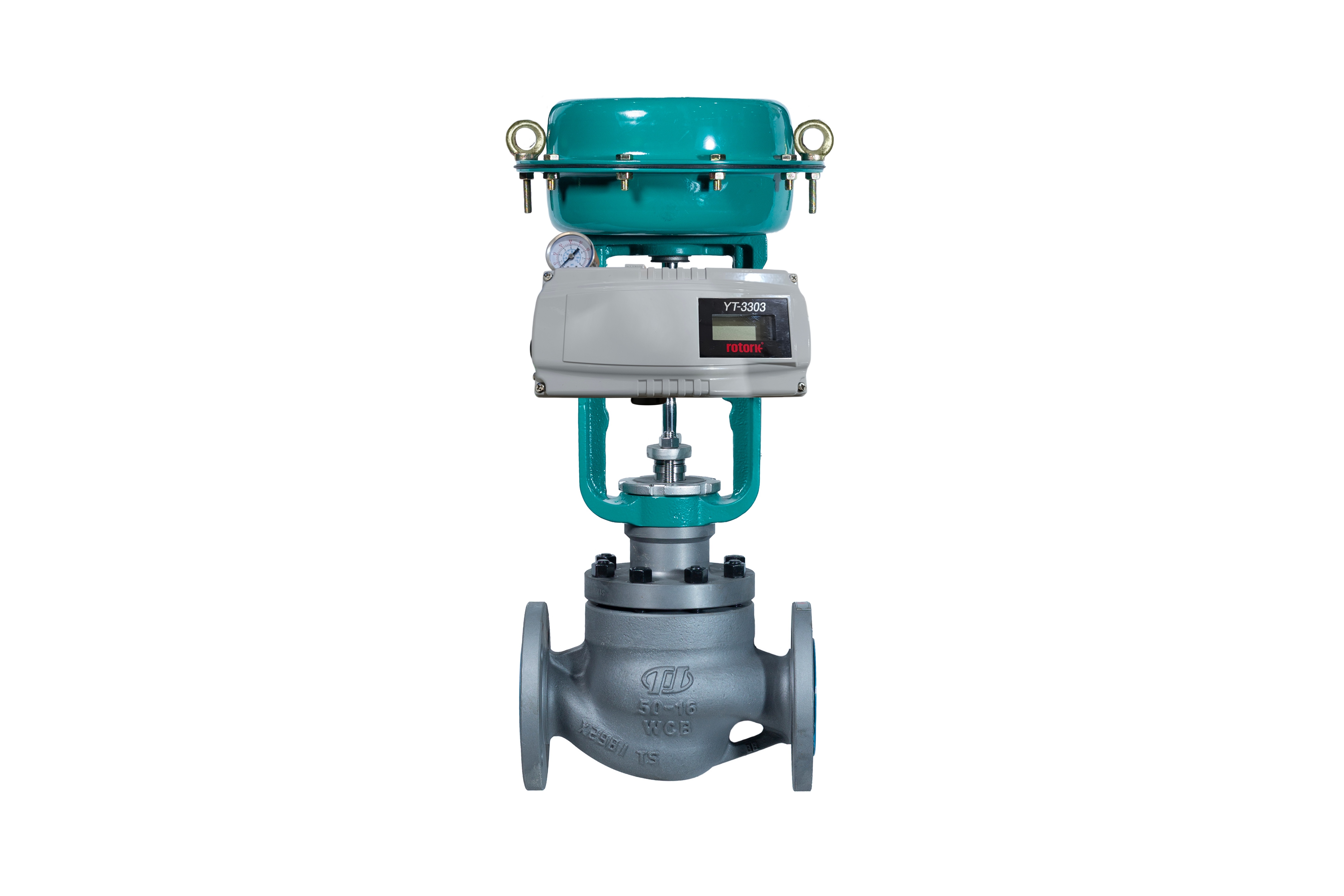

ชุดควบคุมวาล์ว Rotork YTC3303 เป็นโซลูชันการควบคุมวาล์วที่ประกอบสำเร็จรูปสมบูรณ์ ซึ่งประกอบด้วยตัวตำแหน่งวาล์ว, ขายึด, ชุดป้อนกลับ, เกจวัดแรงดัน, ตัวกรองและตัวปรับแรงดัน, ท่อ, ข้อต่อ, แผงขั้วต่อ, คู่มือ, ใบรับรองการสอบเทียบ และการรับประกัน 12 เดือน ได้รับการทดสอบล่วงหน้าที่โรงงาน ซึ่งช่วยให้ทีมงานในโรงงานลดเวลาในการติดตั้งและหลีกเลี่ยงความยุ่งยากในการจัดหาและจับคู่ชิ้นส่วนแยกต่างหาก ชุดนี้รับสัญญาณคำสั่ง 4-20 mA DC และรองรับการสื่อสาร HART สำหรับการตั้งค่า การสอบเทียบ และการเข้าถึงการวินิจฉัย ให้เอาต์พุตลมที่แม่นยำสำหรับการควบคุมระยะชักของวาล์ว และรวมการป้อนกลับระยะชักสำหรับการตรวจสอบตำแหน่งที่เชื่อถือได้ การปรับค่าด้วยตนเอง การสอบเทียบอัตโนมัติ และการแจ้งเตือนการวินิจฉัยช่วยให้วงจรวาล์วมีความเสถียรระหว่างการทำงานปกติ การออกแบบนี้เหมาะสำหรับการติดตั้งใหม่และโครงการปรับปรุงใหม่ ช่วยให้ทีมบำรุงรักษามาตรฐานชิ้นส่วนอะไหล่และลดเวลาหยุดทำงาน
โครงสร้างได้รับการออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรม และป้องกันอุปกรณ์อิเล็กทรอนิกส์ภายในจากฝุ่น น้ำ และการสั่นสะเทือน ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อมที่กว้าง และรองรับแรงดันลมจ่ายของเครื่องมือทั่วไป ตัวเลือกการควบคุม ได้แก่ การสอบเทียบในพื้นที่ การกำหนดค่าระยะไกล และการรายงานการวินิจฉัย ชุดนี้เหมาะสำหรับอุตสาหกรรมเคมี ปิโตรเคมี น้ำมันและก๊าซ พลังงาน น้ำ และกระบวนการทั่วไป โครงสร้างแบบโมดูลาร์ช่วยลดความพยายามในการบำรุงรักษา และสนับสนุนความน่าเชื่อถือในระยะยาวด้วยการวางแผนชิ้นส่วนอะไหล่ที่คาดการณ์ได้ ทุกชุดมาพร้อมกับการรับประกัน 12 เดือน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | ชุดควบคุมตำแหน่งวาล์ว |
| รุ่น | YTC3303 |
| สัญญาณอินพุต | 4-20 mA DC |
| โปรโตคอลการสื่อสาร | HART |
| แรงดันจ่าย | 20-100 psi |
| สัญญาณเอาต์พุต | เอาต์พุตรีเลย์ลม |
| ระดับการป้องกันโครงสร้าง | NEMA 4X / IP66 |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C |
| การวินิจฉัย | การวินิจฉัยที่รองรับ HART |
| การป้อนกลับ | ชุดป้อนกลับระยะชัก |
| การติดตั้ง | ขายึดมาตรฐาน |
| การรับรอง | การปฏิบัติตามมาตรฐานอุตสาหกรรม |
| การรับประกัน | 12 เดือน |
| การใช้งาน | การควบคุมวาล์วลม |
| สื่อ | อากาศ / ก๊าซ |
| พลังงาน | ใช้พลังงานจากลูป / ไฟฟ้า |
| การทำงานด้วยตนเอง | การปรับและสอบเทียบในพื้นที่ |
| การเชื่อมต่อกระบวนการ | ไม่มี |
| ประเภทวาล์ว | วาล์วควบคุมลม |
| ขนาด | มาตรฐาน |
อุตสาหกรรมที่ใช้งาน
การแปรรูปเคมี
การกลั่นปิโตรเคมี
การผลิตน้ำมันและก๊าซ
การผลิตไฟฟ้า
การบำบัดน้ำและน้ำเสีย
การผลิตยา
การแปรรูปอาหารและเครื่องดื่ม
เยื่อกระดาษและกระดาษ
อุตสาหกรรมเหล่านี้ต้องการการกำหนดตำแหน่งวาล์วที่แม่นยำ การสื่อสาร HART ที่เสถียร และการวินิจฉัยที่เชื่อถือได้ ชุดนี้ทำงานได้ดีในสภาพแวดล้อมโรงงานที่มีความชื้น ฝุ่น และการสั่นสะเทือน เมื่อติดตั้งและบำรุงรักษาอย่างถูกต้อง รองรับวงจรควบคุมการไหล แรงดัน และระดับที่ใช้วาล์วควบคุมลม
ปัญหาทั่วไป
วาล์วไม่เคลื่อนที่: ตรวจสอบสัญญาณ 4-20 mA, การจ่ายลม และการเชื่อมต่อแอคทูเอเตอร์
การสื่อสาร HART ล้มเหลว: ตรวจสอบการเดินสายลูป, พลังงาน และที่อยู่ของอุปกรณ์
วาล์วสั่น: ตรวจสอบการปรับแต่ง, ความเสถียรของการจ่ายลม และขนาดของแอคทูเอเตอร์
การรั่วไหลของอากาศ: ตรวจสอบข้อต่อ, ปะเก็น และชุดรีเลย์
การป้อนกลับไม่ถูกต้อง: ตรวจสอบการเชื่อมต่อการป้อนกลับ, แม่เหล็ก และการสอบเทียบ
การแจ้งเตือนการวินิจฉัย: ตรวจสอบข้อมูลการวินิจฉัย HART, แรงดันจ่าย และแรงเสียดทานของวาล์ว
การเลื่อนศูนย์: ยืนยันความเสถียรของการติดตั้งและสอบเทียบใหม่
ความชื้นในสายลม: บำรุงรักษาตัวกรองและตัวปรับแรงดัน และติดตั้งเครื่องอบแห้งหากจำเป็น
ปัญหาการทำงานด้วยมือ: ตรวจสอบบายพาส, การเชื่อมต่อ และสปริงแอคทูเอเตอร์
ข้อผิดพลาดแรงดันเอาต์พุต: ตรวจสอบตัวแปลง I/P, หัวฉีด และรีเลย์
ทุกยูนิตมาพร้อมกับการรับประกัน 12 เดือน
รุ่นที่ใช้แทนได้
Rotork YTC-100
Rotork YTC-200
Rotork YTC-300
Fisher DVC6200
Fisher DVC2000
Masoneilan SVI1000
Neles ND9000
Samson 3730-3
หมายเหตุการเลือก: ยืนยันมาตรฐานการติดตั้ง, ช่วงระยะชัก, สัญญาณอินพุต, แรงดันจ่าย, โปรโตคอลการสื่อสาร และความเข้ากันได้ของแอคทูเอเตอร์
