ภาพรวมผลิตภัณฑ์

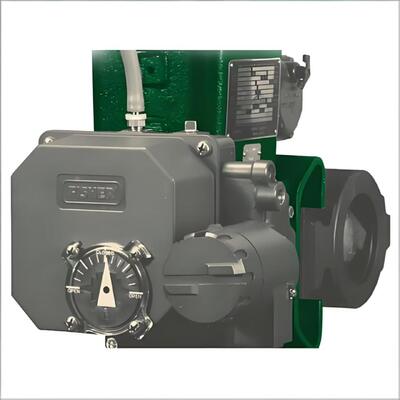

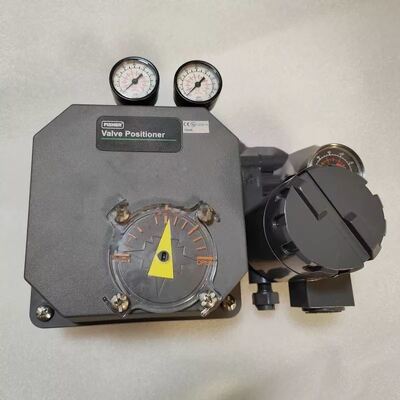

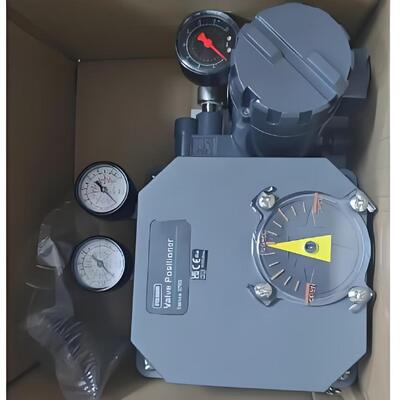

ชุดควบคุมวาล์ว Fisher 3720 เป็นชุดควบคุมวาล์วแบบนิวแมติกที่สมบูรณ์ ซึ่งมาพร้อมกับตัวควบคุมวาล์ว, ขายึด, ลิงค์ป้อนกลับ, เกจวัดแรงดัน, ตัวกรอง-เรกูเลเตอร์, ท่อ, ข้อต่อ, เทอร์มินัลบล็อก, คู่มือ, ใบรับรองการสอบเทียบ และการรับประกัน 12 เดือน ได้รับการประกอบและทดสอบจากโรงงานล่วงหน้า ซึ่งช่วยให้ทีมงานในโรงงานลดเวลาในการติดตั้งและหลีกเลี่ยงความยุ่งยากในการจัดหาและจับคู่ชิ้นส่วนแยกต่างหาก ชุดควบคุมนี้รับสัญญาณอินพุต 4-20 mA DC และแปลงเป็นเอาต์พุตแบบนิวแมติกที่เสถียรสำหรับการควบคุมระยะชักของวาล์วที่แม่นยำ ประกอบด้วยการป้อนกลับระยะชักแบบกลไกสำหรับการตรวจสอบตำแหน่งที่เชื่อถือได้ และรองรับการปรับศูนย์และช่วงค่าแบบเฉพาะที่สำหรับการปรับแต่งอย่างละเอียด การออกแบบนี้เหมาะสำหรับทั้งการติดตั้งใหม่และโครงการปรับปรุง โดยช่วยให้ทีมบำรุงรักษามาตรฐานอะไหล่และลดเวลาหยุดทำงาน
ตัวเครื่องได้รับการออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรม และป้องกันส่วนประกอบภายในจากฝุ่น น้ำ และการสั่นสะเทือน ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อมที่กว้าง และรองรับแรงดันอากาศจ่ายเครื่องมือทั่วไป ตัวเลือกการควบคุม ได้แก่ การสอบเทียบเฉพาะที่ การปรับเอาต์พุตแบบนิวแมติก และการบ่งชี้แบบกลไก ชุดควบคุมนี้เหมาะสำหรับอุตสาหกรรมเคมี ปิโตรเคมี น้ำมันและก๊าซ พลังงาน น้ำ และกระบวนการทั่วไป การก่อสร้างแบบโมดูลาร์ช่วยลดความพยายามในการบำรุงรักษา และสนับสนุนความน่าเชื่อถือในระยะยาวด้วยการวางแผนอะไหล่ที่คาดการณ์ได้ ทุกชุดมาพร้อมกับการรับประกัน 12 เดือน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | ชุดควบคุมวาล์ว |
| รุ่น | 3720 |
| สัญญาณอินพุต | 4-20 mA DC |
| โปรโตคอลการสื่อสาร | ไม่มี |
| แรงดันอากาศจ่าย | 20-100 psi |
| สัญญาณเอาต์พุต | เอาต์พุตรีเลย์แบบนิวแมติก |
| ระดับการป้องกันตัวเครื่อง | NEMA 4X / IP66 |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C |
| การวินิจฉัย | ไม่มี |
| การป้อนกลับ | ลิงค์ป้อนกลับระยะชัก |
| การติดตั้ง | ขายึดมาตรฐาน |
| การรับรอง | การปฏิบัติตามมาตรฐานอุตสาหกรรม |
| การรับประกัน | 12 เดือน |
| การใช้งาน | การควบคุมวาล์วแบบนิวแมติก |
| สื่อ | อากาศ / ก๊าซ |
| พลังงาน | จ่ายไฟจากลูป / ไฟฟ้า |
| การทำงานด้วยมือ | การปรับและสอบเทียบเฉพาะที่ |
| การเชื่อมต่อกระบวนการ | ไม่มี |
| ประเภทวาล์ว | วาล์วควบคุมแบบนิวแมติก |
| ขนาด | มาตรฐาน |
อุตสาหกรรมการใช้งาน
การแปรรูปทางเคมี
การกลั่นปิโตรเคมี
การผลิตน้ำมันและก๊าซ
การผลิตไฟฟ้า
การบำบัดน้ำและน้ำเสีย
การผลิตยา
การแปรรูปอาหารและเครื่องดื่ม
เยื่อกระดาษและกระดาษ
อุตสาหกรรมเหล่านี้ต้องการการกำหนดตำแหน่งวาล์วที่แม่นยำ เอาต์พุตแบบนิวแมติกที่เสถียร และการป้อนกลับแบบกลไกที่เชื่อถือได้ ชุดควบคุมนี้ทำงานได้ดีในสภาพแวดล้อมโรงงานที่มีความชื้น ฝุ่น และการสั่นสะเทือน เมื่อติดตั้งและบำรุงรักษาอย่างถูกต้อง รองรับลูปควบคุมการไหล แรงดัน และระดับที่ใช้วาล์วควบคุมแบบนิวแมติก
ปัญหาทั่วไป
วาล์วไม่เคลื่อนที่: ตรวจสอบสัญญาณ 4-20 mA, การจ่ายอากาศ และลิงค์แอคทูเอเตอร์
เอาต์พุตของตัวควบคุมไม่เสถียร: ตรวจสอบความเสถียรของแรงดันอากาศและสภาพหัวฉีด
วาล์วสั่น: ตรวจสอบการปรับแต่ง, ขนาดแอคทูเอเตอร์ และลิงค์ป้อนกลับ
อากาศรั่ว: ตรวจสอบข้อต่อ, ปะเก็น และชุดรีเลย์
การป้อนกลับไม่ถูกต้อง: ตรวจสอบลิงค์ป้อนกลับ, ลูกเบี้ยว และการสอบเทียบ
การดริฟต์ศูนย์: ยืนยันความเสถียรของการติดตั้งและสอบเทียบศูนย์และช่วงค่าใหม่
ความชื้นในสายอากาศ: บำรุงรักษาตัวกรอง-เรกูเลเตอร์ และติดตั้งเครื่องอบแห้งหากจำเป็น
ปัญหาการทำงานด้วยมือ: ตรวจสอบบายพาส, ลิงค์ และสปริงแอคทูเอเตอร์
ข้อผิดพลาดแรงดันเอาต์พุต: ตรวจสอบตัวแปลง I/P, หัวฉีด และรีเลย์
สัญญาณขาดหาย: ตรวจสอบการเดินสายลูป, แหล่งจ่ายไฟ และช่วงสัญญาณอินพุต
ทุกยูนิตมาพร้อมกับการรับประกัน 12 เดือน
รุ่นที่ใช้แทนได้
Fisher 3720-0
Fisher 3730-3
Fisher 3582i
Fisher 3620J
Fisher DVC6200
Fisher DVC2000
Masoneilan SVI1000
Neles ND9000
หมายเหตุการเลือก: ยืนยันมาตรฐานการติดตั้ง, ช่วงระยะชัก, สัญญาณอินพุต, แรงดันอากาศจ่าย และความเข้ากันได้ของแอคทูเอเตอร์
