ภาพรวมผลิตภัณฑ์

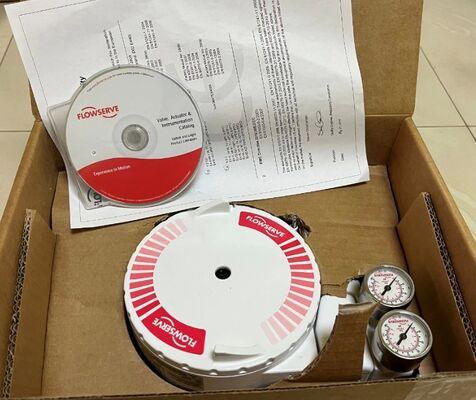

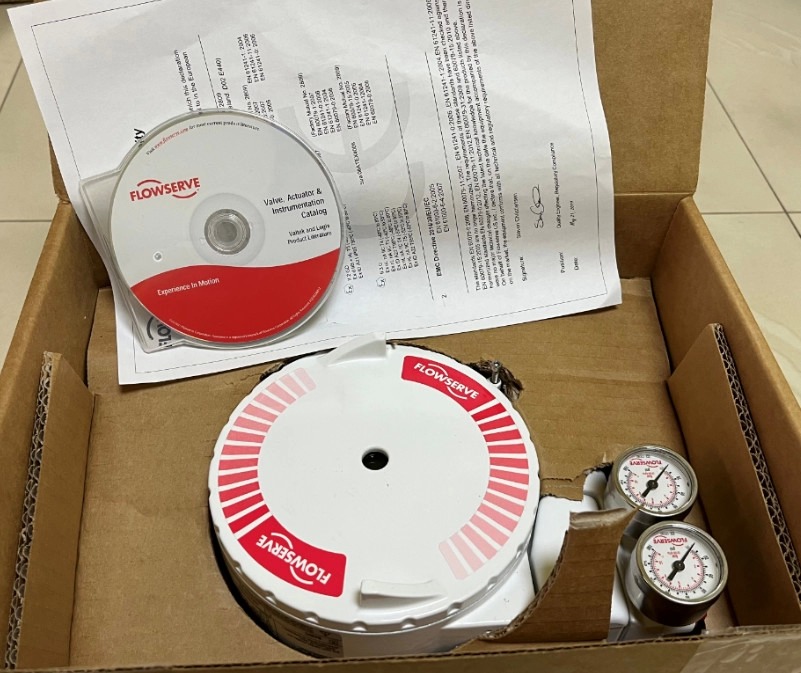

ชุดควบคุมวาล์ว Flowserve Logix 3200MD มาพร้อมกับชุดควบคุมวาล์วแบบครบวงจร ซึ่งประกอบด้วยตัวควบคุมวาล์ว, ขายึด, ชุดป้อนกลับ, เกจวัดแรงดัน, ตัวกรองเรกูเลเตอร์, ท่อ, ข้อต่อ, บล็อกขั้วต่อ, คู่มือ, ใบรับรองการสอบเทียบ และการรับประกัน 12 เดือน ผลิตภัณฑ์นี้ได้รับการประกอบและทดสอบจากโรงงาน ทำให้ทีมงานในโรงงานสามารถลดเวลาในการติดตั้งและหลีกเลี่ยงความยุ่งยากในการจัดหาและจับคู่ชิ้นส่วนต่างๆ ชุดควบคุมนี้รับสัญญาณอินพุต 4-20 mA DC และรองรับการสื่อสาร HART สำหรับการกำหนดค่า การสอบเทียบ และการเข้าถึงการวินิจฉัย ให้เอาต์พุตลมที่แม่นยำสำหรับการควบคุมระยะชักของวาล์ว และรวมถึงการป้อนกลับระยะชักสำหรับการตรวจสอบตำแหน่งที่เชื่อถือได้ การปรับตั้งค่าด้วยตนเอง การสอบเทียบอัตโนมัติ และการแจ้งเตือนการวินิจฉัยช่วยให้วงจรวาล์วมีความเสถียรระหว่างการทำงานปกติ การออกแบบนี้รองรับทั้งการติดตั้งใหม่และโครงการปรับปรุง ทำให้ทีมบำรุงรักษาสามารถกำหนดมาตรฐานอะไหล่และลดเวลาหยุดทำงาน
ตัวเครื่องได้รับการออกแบบมาสำหรับการใช้งานในอุตสาหกรรมและป้องกันอุปกรณ์อิเล็กทรอนิกส์ภายในจากฝุ่น น้ำ และการสั่นสะเทือน ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อมที่กว้าง และรองรับแรงดันลมจ่ายของเครื่องมือทั่วไป ตัวเลือกการควบคุม ได้แก่ การสอบเทียบในพื้นที่ การกำหนดค่าระยะไกล และการรายงานการวินิจฉัย ชุดควบคุมนี้เหมาะสำหรับอุตสาหกรรมเคมี ปิโตรเคมี น้ำมันและก๊าซ พลังงาน น้ำ และกระบวนการทั่วไป การก่อสร้างแบบโมดูลาร์ช่วยลดความพยายามในการบำรุงรักษาและสนับสนุนความน่าเชื่อถือในระยะยาวด้วยการวางแผนอะไหล่ที่คาดการณ์ได้ ทุกชุดมาพร้อมกับการรับประกัน 12 เดือน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | ชุดควบคุมวาล์ว |
| รุ่น | 3200MD |
| สัญญาณอินพุต | 4-20 mA DC |
| โปรโตคอลการสื่อสาร | HART |
| แรงดันลมจ่าย | 20-100 psi |
| สัญญาณเอาต์พุต | เอาต์พุตรีเลย์ลม |
| ระดับการป้องกันตัวเครื่อง | NEMA 4X / IP66 |
| อุณหภูมิใช้งาน | -40°C ถึง +85°C |
| การวินิจฉัย | การวินิจฉัยที่รองรับ HART |
| การป้อนกลับ | ชุดป้อนกลับระยะชัก |
| การติดตั้ง | ขายึดมาตรฐาน |
| การรับรอง | การปฏิบัติตามมาตรฐานอุตสาหกรรม |
| การรับประกัน | 12 เดือน |
| การใช้งาน | การควบคุมวาล์วลม |
| สื่อ | อากาศ / ก๊าซ |
| พลังงาน | ใช้พลังงานจากลูป / ไฟฟ้า |
| การทำงานด้วยตนเอง | การปรับตั้งค่าและการสอบเทียบในพื้นที่ |
| การเชื่อมต่อกระบวนการ | ไม่มี |
| ประเภทวาล์ว | วาล์วควบคุมลม |
| ขนาด | มาตรฐาน |
อุตสาหกรรมที่ใช้งาน
การแปรรูปทางเคมี
การกลั่นปิโตรเคมี
การผลิตน้ำมันและก๊าซ
การผลิตไฟฟ้า
การบำบัดน้ำและน้ำเสีย
การผลิตยา
การแปรรูปอาหารและเครื่องดื่ม
เยื่อกระดาษและกระดาษ

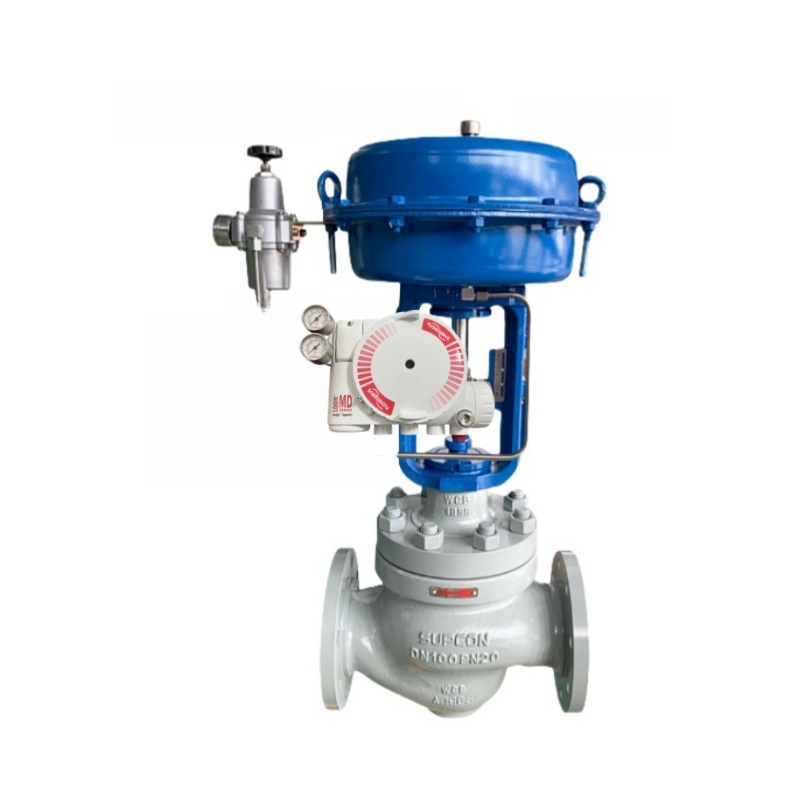

อุตสาหกรรมเหล่านี้ต้องการการกำหนดตำแหน่งวาล์วที่แม่นยำ การสื่อสาร HART ที่เสถียร และการวินิจฉัยที่เชื่อถือได้ ชุดควบคุมนี้ทำงานได้ดีในสภาพแวดล้อมโรงงานที่มีความชื้น ฝุ่น และการสั่นสะเทือน เมื่อติดตั้งและบำรุงรักษาอย่างถูกต้อง รองรับวงจรควบคุมการไหล แรงดัน และระดับที่ใช้วาล์วควบคุมลม
ปัญหาทั่วไป
วาล์วไม่เคลื่อนที่: ตรวจสอบสัญญาณ 4-20 mA, แหล่งจ่ายลม และการเชื่อมต่อแอคทูเอเตอร์
การสื่อสาร HART ล้มเหลว: ตรวจสอบการเดินสายลูป, แหล่งจ่ายไฟ และที่อยู่ของอุปกรณ์
วาล์วสั่น: ตรวจสอบการปรับจูน, ความเสถียรของแหล่งจ่ายลม และขนาดของแอคทูเอเตอร์
การรั่วไหลของอากาศ: ตรวจสอบข้อต่อ, ปะเก็น และชุดรีเลย์
การป้อนกลับไม่ถูกต้อง: ตรวจสอบการเชื่อมต่อการป้อนกลับ, แม่เหล็ก และการสอบเทียบ
การแจ้งเตือนการวินิจฉัย: ตรวจสอบข้อมูลการวินิจฉัย HART, แรงดันลมจ่าย และแรงเสียดทานของวาล์ว
การเลื่อนศูนย์: ยืนยันความเสถียรของการติดตั้งและสอบเทียบใหม่
ความชื้นในสายลม: บำรุงรักษาตัวกรองเรกูเลเตอร์ และติดตั้งเครื่องอบแห้งหากจำเป็น
ปัญหาการทำงานด้วยตนเอง: ตรวจสอบบายพาส, การเชื่อมต่อ และสปริงแอคทูเอเตอร์
ข้อผิดพลาดของแรงดันเอาต์พุต: ตรวจสอบตัวแปลง I/P, หัวฉีด และรีเลย์
ทุกยูนิตมาพร้อมกับการรับประกัน 12 เดือน
รุ่นทดแทน
Flowserve Logix 520MD
Flowserve Logix 510MD
Fisher DVC6200
Fisher DVC2000
Masoneilan SVI1000
Masoneilan SVI II
Neles ND9000
Samson 3730-3
หมายเหตุการเลือก: ยืนยันมาตรฐานการติดตั้ง, ช่วงระยะชัก, สัญญาณอินพุต, แรงดันลมจ่าย, โปรโตคอลการสื่อสาร และความเข้ากันได้ของแอคทูเอเตอร์
