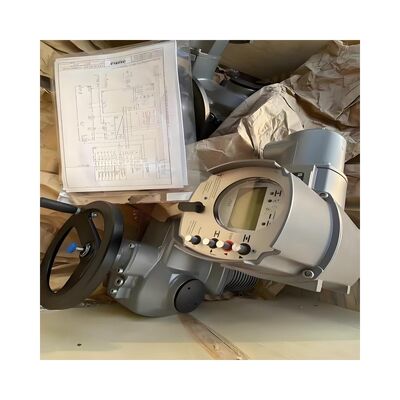

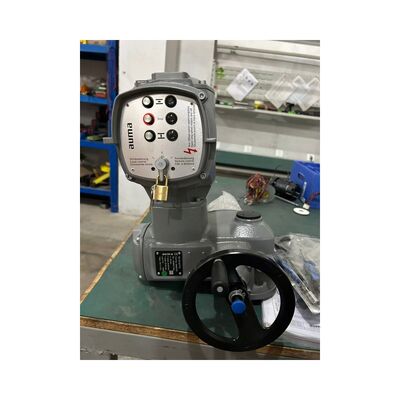

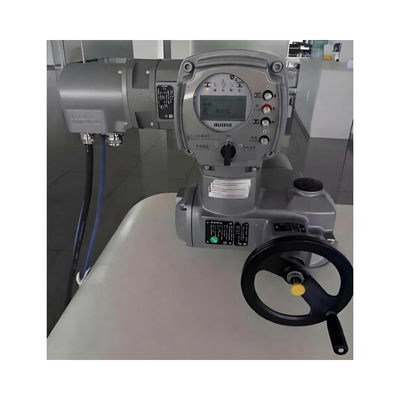

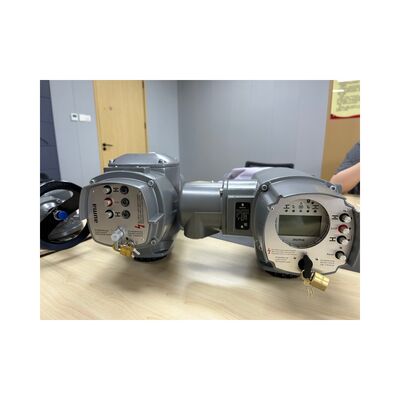

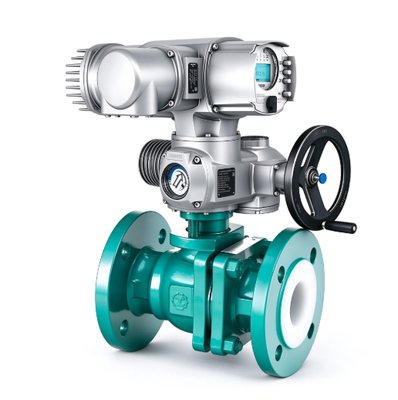

ชุดขับเคลื่อนไฟฟ้าแบบหลายรอบ AUMA SA Series เป็นระบบอัตโนมัติวาล์วที่สมบูรณ์แบบ ซึ่งรวมเอาชุดขับเคลื่อนแบบหลายรอบ SA เข้ากับชุดควบคุมในตัว (ซีรีส์ AM หรือ AC) ในหน่วยเดียวที่ประกอบสำเร็จจากโรงงานและผ่านการทดสอบแล้ว จัดส่งเป็นชุดที่ประสานงานกันเพื่อลดเวลาในการติดตั้งและขจัดความจำเป็นในการจับคู่ชุดขับเคลื่อน ชุดควบคุม ส่วนประกอบป้อนกลับ และอินเทอร์เฟซไฟฟ้าแยกกัน ชุดนี้มีศูนย์กลางอยู่ที่ชุดเฟืองหนอนที่ทนทาน ให้แรงบิดเอาต์พุตตั้งแต่ 10 Nm ถึง 32,000 Nm และความเร็วเอาต์พุตตั้งแต่ 4 รอบต่อนาที ถึง 180 รอบต่อนาที ขับเคลื่อนด้วยมอเตอร์ AC แบบ 3 เฟส, AC แบบ 1 เฟส หรือ DC ขึ้นอยู่กับการกำหนดค่ามีการรวมการตรวจจับลิมิตและแรงบิด และสามารถใช้งานได้ในพื้นที่ด้วยมือหมุนสำหรับการทำงานแทนด้วยมือ ชุดขับเคลื่อนสามารถรวมเข้ากับชุดควบคุมได้ตั้งแต่หน่วยเปิด-ปิดแบบง่ายๆ ไปจนถึงรุ่นที่ควบคุมด้วยไมโครคอนโทรลเลอร์พร้อมอินเทอร์เฟซ fieldbus และการบันทึกข้อมูลการทำงาน
โครงสร้างได้รับการจัดอันดับ IP67 เป็นมาตรฐาน พร้อมตัวเลือก IP68 ที่มีให้เลือก เพื่อป้องกันฝุ่น การบุกรุกของน้ำ และการจมน้ำชั่วคราวช่วงอุณหภูมิแวดล้อมในการทำงานคือ -30°C ถึง +70°C ทำให้ชุดนี้เหมาะสำหรับสภาพแวดล้อมภายนอกอาคาร การล้างทำความสะอาด และสภาพแวดล้อมอุตสาหกรรมที่ต้องการการป้องกันการกัดกร่อนเป็นไปตามข้อกำหนด KS class สำหรับการใช้งานที่ต้องการความทนทานสูงตัวเลือกการควบคุมที่มีให้ ได้แก่ ซีรีส์ AM สำหรับการใช้งานเปิด-ปิดพื้นฐาน และซีรีส์ AC สำหรับการวินิจฉัยขั้นสูง การสื่อสาร fieldbus (Profibus, Modbus, Foundation Fieldbus) และการรวมระบบจัดการสินทรัพย์ การรับรองอาจรวมถึง ATEX, IECEx, FM และ CSA สำหรับการใช้งานในพื้นที่อันตราย โดยมีความสามารถ SIL 2 และ SIL 3 สำหรับการกำหนดค่าที่เลือกซีรีส์ SA ถูกนำไปใช้อย่างแพร่หลายในการบำบัดน้ำ การผลิตไฟฟ้า น้ำมันและก๊าซ การแปรรูปทางเคมี และการใช้งานทางทะเล ซึ่งระบบอัตโนมัติวาล์วที่เชื่อถือได้และอายุการใช้งานยาวนานเป็นสิ่งจำเป็น
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทผลิตภัณฑ์ | ชุดขับเคลื่อนไฟฟ้าแบบหลายรอบ |
| ซีรีส์ | ซีรีส์ SA |
| ช่วงแรงบิด | 10 Nm – 32,000 Nm |
| ความเร็วเอาต์พุต | 4 รอบต่อนาที – 180 รอบต่อนาที (50 Hz) |
| ประเภทมอเตอร์ | AC แบบ 3 เฟส / AC แบบ 1 เฟส / DC |
| ประเภทการทำงาน (มาตรฐาน) | S2 – 15 นาที (เปิด-ปิด, คลาส A และ B) |
| ประเภทการทำงาน (ตัวเลือก) | S2 – 30 นาที |
| การป้องกันโครงสร้าง | IP67 มาตรฐาน / IP68 ตัวเลือก |
| อุณหภูมิแวดล้อม | -30°C ถึง +70°C |
| การป้องกันการกัดกร่อน | KS class |
| การทำงานด้วยมือ | มือหมุน |
| การตรวจจับลิมิต | การตรวจจับลิมิตและแรงบิดในตัว |
| ตัวส่งสัญญาณตำแหน่ง | 4–20 mA (ตัวเลือก) |
| การเชื่อมต่อไฟฟ้า | ขั้วต่อปลั๊ก/ซ็อกเก็ต AUMA (ขั้วต่อตัวเลือก) |
| การติดวาล์ว | ISO 5210 / DIN 3210 |
| ตัวเลือกการควบคุม | ซีรีส์ AM (พื้นฐาน) / ซีรีส์ AC (การวินิจฉัยขั้นสูง, fieldbus) |
| อินเทอร์เฟซ Fieldbus | Profibus, Modbus, Foundation Fieldbus (ตัวเลือก) |
| การรับรอง | ATEX, IECEx, FM, CSA (ตัวเลือก) |
| ความปลอดภัยในการทำงาน | สูงสุด SIL 2 มาตรฐาน / SIL 3 พร้อม AC 01.2 SIL (การกำหนดค่าที่เลือก) |
| อุณหภูมิการทำงาน (วาล์ว) | สูงสุด 70°C แนะนำ |
การบำบัดน้ำและน้ำเสีย
การผลิตไฟฟ้า (ความร้อน, พลังน้ำ, นิวเคลียร์)
การผลิตและส่งก๊าซและน้ำมัน
การแปรรูปทางเคมีและปิโตรเคมี
เยื่อกระดาษและกระดาษ
การทำเหมืองและแร่
การต่อเรือและทางทะเล
การแปรรูปอาหารและเครื่องดื่ม
อุตสาหกรรมเหล่านี้ต้องการระบบอัตโนมัติวาล์วที่เชื่อถือได้สำหรับการทำงานเปิด-ปิดและการกำหนดตำแหน่งบนวาล์วประตู, วาล์วโกลบ, วาล์วผีเสื้อ และประตูระบายน้ำ ซีรีส์ SA รองรับการทำงานรอบสูง การติดตั้งระยะไกล และสภาพแวดล้อมพื้นที่อันตรายเมื่อกำหนดค่าอย่างถูกต้องพร้อมชุดควบคุมและการรับรองที่เหมาะสม การติดตั้งที่ถูกต้อง คุณภาพอากาศ (สำหรับอุปกรณ์เสริมแบบนิวแมติกหากใช้) และการป้องกันทางไฟฟ้ามีความสำคัญต่อความน่าเชื่อถือในระยะยาว
ชุดขับเคลื่อนไม่ตอบสนองต่อคำสั่ง — ตรวจสอบแหล่งจ่ายไฟของชุดควบคุม ตำแหน่งสวิตช์เลือก (LOCAL/REMOTE) และสถานะการสื่อสาร fieldbus
การแจ้งเตือนแรงบิดระหว่างการทำงาน — ตรวจสอบการปิดวาล์ว การจัดแนวแกน และการตั้งค่าลิมิตแรงบิด รีเซ็ตผ่านปุ่ม RESET หรือคำสั่ง fieldbus
การตัดการทำงานเนื่องจากความร้อน — ระบบป้องกันมอเตอร์ทำงานแล้ว ให้เวลาในการเย็นลง ตรวจสอบรอบการทำงานและอุณหภูมิแวดล้อม ตรวจสอบขนาดมอเตอร์
สวิตช์ลิมิตไม่ทำงาน — ตรวจสอบกลไกการตรวจจับลิมิต ตรวจสอบการตั้งค่าการเคลื่อนที่ และตรวจสอบสิ่งกีดขวางทางกล
มือหมุนไม่เข้าที่ — ตรวจสอบกลไกการทำงานแทนด้วยมือ ตรวจสอบตำแหน่งคันโยกปลด และตรวจสอบชุดเฟืองภายใน
การป้อนกลับตำแหน่งไม่ถูกต้อง — ปรับเทียบตัวส่งสัญญาณตำแหน่งใหม่ ตรวจสอบการเดินสายลูป 4–20 mA และตรวจสอบฟังก์ชันตัวเข้ารหัส
จอแสดงผลแสดงข้อผิดพลาดในการกำหนดค่า — ตรวจสอบการตั้งค่าพารามิเตอร์ ตรวจสอบการกำหนดค่าชุดควบคุมกับข้อมูลวาล์ว และรีเซ็ต
ความล้มเหลวในการสื่อสาร Fieldbus — ตรวจสอบการเดินสายบัส การสิ้นสุด ที่อยู่ของอุปกรณ์ และการกำหนดค่าโปรโตคอล
การบุกรุกหรือความชื้นในโครงสร้าง — ตรวจสอบซีล ต่อมสายเคเบิล และขั้วต่อปลั๊ก/ซ็อกเก็ต เปลี่ยนโอริงตามความจำเป็น
การเลื่อนหรือการสั่นของวาล์วระหว่างการทำงานแบบปรับค่า — ตรวจสอบการปรับแต่งชุดควบคุม ตรวจสอบว่าชุดขับเคลื่อนเป็นซีรีส์ SAR สำหรับการทำงานแบบปรับค่า และตรวจสอบข้อกำหนดแรงบิดของวาล์ว
AUMA SAR Series (การทำงานแบบปรับค่า), AUMA SQ Series (การทำงานแบบครึ่งรอบ), AUMA SAEx Series (ป้องกันการระเบิด), AUMA SA-UW Series (ใต้น้ำ), Rotork IQ3 Series, Rotork IQT Series, SIPOS 7 Series, Limitorque MX Series, EIM TEC Series, Bernard S series, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1
หมายเหตุการเลือก: ยืนยันข้อกำหนดแรงบิด ความเร็วเอาต์พุต มาตรฐานการติดวาล์ว (ISO 5210/DIN 3210) ประเภทชุดควบคุม โปรโตคอลการสื่อสาร และการรับรองพื้นที่อันตรายก่อนทำการเปลี่ยน
