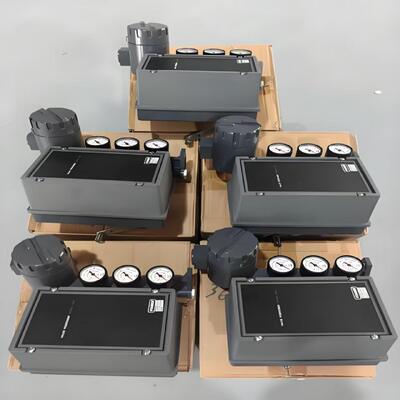

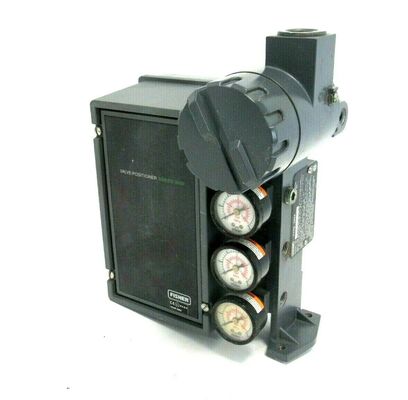

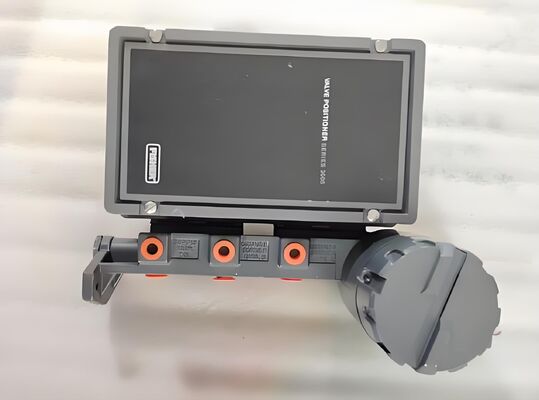

เครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติก Fisher 3620J เป็นเครื่องตั้งตําแหน่งอุปกรณ์ปรับแรงที่ออกแบบมาเพื่อตั้งตําแหน่งของวาล์วควบคุมกระแสเลื่อนที่ทํางานด้วยแผ่นแผ่นกระดาษ โดยใช้สัญญาณไฟฟ้าเข้าแบบแม่เหล็ก 4-20 mAมันแปลงสัญญาณควบคุมไฟฟ้าเป็นแรงดันออกแบบปนูเมติกที่สัดส่วนกับตัวขับเคลื่อน, รับประกันตําแหน่งวาล์วที่แม่นยําและซ้ําต่อสําหรับการกดและเปิด /ปิดการใช้งานเครื่อง 3620J ใช้เครื่องฉีด / แฟลเปอร์และกลไกรีเล่ห์พร้อมกับโมดูลแปลง I / P ที่บูรณาการ, ให้การตอบสนองอย่างรวดเร็วและความมั่นคงความถี่สูง การก่อสร้างที่คอมแพคตและแข็งแรงของมันทําให้การติดตั้งในตําแหน่งใด ๆ และให้ความทนทานที่ดีต่อการสั่นสะเทือนซึ่งมีความสําคัญสําหรับการทํางานที่น่าเชื่อถือในสภาพแวดล้อมโรงงานที่รุนแรง. เครื่องวางตําแหน่งมีพัดลมบายพาสอินเทรัลที่อนุญาตให้ใช้งานพัดลมด้วยมือระหว่างการบํารุงรักษาโดยไม่ต้องถอนเครื่องมือออกจากการใช้งานการปรับศูนย์และ span สามารถเข้าถึงสําหรับการปรับขนาดง่าย, และการกระทําสามารถเปลี่ยนสนามระหว่างตรงและย้อนหลังโดยไม่ต้องมีส่วนเพิ่มเติม3620J เป็นที่สอดคล้องกับหลากหลายของ Fisher และปัณยมที่ทํางานของฝ่ายที่สามที่สอดคล้องกับการติดตั้งแบบมาตรฐานเนื่องจากส่วนลมยังคงถูกพิสูจน์ในสนามและตรงไปตรงมา การบํารุงรักษาและแก้ปัญหาง่ายสําหรับเทคนิคเครื่องมือ
หลังคาเป็นกระเป๋าอลูมิเนียมแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็กแบบเหล็ก และมีความคุ้มกัน IP54 เป็นมาตรฐาน ระยะความดันการให้บริการสูงถึง 100 psi (6.9 bar)และความดันออกสามารถบรรลุ 95% ของการจําหน่าย. การบริโภคอากาศในภาวะคงที่ต่ํา ส่งผลให้มีประสิทธิภาพด้านพลังงาน ระยะอุณหภูมิการทํางานคือ -40 ถึง +71 °C (-40 ถึง +160 °F) 3620J มีการรับรองรวมถึง ATEX, CSA,และ FM สําหรับอุปกรณ์ในพื้นที่อันตราย, โดยมีรุ่นที่ปลอดภัยและกันระเบิดและการควบคุมกระบวนการอุตสาหกรรมทั่วไปการผสมผสานของความน่าเชื่อถือของความสมดุลแรง, การเลี่ยงแบบบูรณาการ, การเข้าไฟฟ้า-ลม, และการรับรองที่กว้างขวาง ทําให้ 3620J เป็นทางเลือกที่น่าเชื่อถือสําหรับการทํางานอัตโนมัติโดยเฉพาะอย่างยิ่งในแอพลิเคชั่นที่มีการพิสูจน์, การวางตําแหน่งแบบไฟฟ้าปนูเมติกที่เรียบตรงเป็นสิ่งที่ควร
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | 3620J |
| ประเภทสินค้า | เครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติก |
| สัญญาณเข้า | 4-20 mA DC |
| อัมพาตทางเข้า | 176 ออห์ม นามินาล |
| โปรต็อกอลการสื่อสาร | ไม่มี (เฉพาะแบบแอนาล็อก) |
| ความดันการให้บริการ | ขนาดสูงสุด 100 psi (6.9 bar) |
| สัญญาณออก | 0 ถึง 95% ของความดันการให้บริการ |
| การกระทํา | สนามกลับ (ตรง / กลับ) |
| หลักการการทํางาน | เครื่องปรับแรง, กระปุก/กระปุก, รีเล่, เครื่องปรับ I/P |
| ระยะทางที่ระบุ | 0.5 ถึง 4 นิ้ว (13 ถึง 102 มม.) |
| การเชื่อมต่อทางอากาศ | 1/4 NPT |
| การเชื่อมต่อไฟฟ้า | 1/2 NPT |
| การป้องกันห้อง | มาตรฐาน IP54 |
| อุณหภูมิแวดล้อม | -40 ถึง +71°C (-40 ถึง +160°F) |
| วาล์วไบปาส | อินทิกรัล |
| 0 และสเปน | ปรับได้ |
| มาตรฐานการติดตั้ง | ฟิชเชอร์สแตนดาร์ด / นามูร |
| ความเหมาะสมของตัวขับเคลื่อน | เครื่องขับเคลื่อนแผ่นกระจกกระจกกระจกกระจก |
| การรับรอง | ATEX / CSA / FM (รุ่นเฉพาะ) |
| วัสดุบ้าน | อัลลูมิเนียมหล่อ |
| น้ําหนัก | ประมาณ 2.5 กิโลกรัม |
| การรับประกัน | 12 เดือน |
การแปรรูปน้ํามันและก๊าซ
โรงงานเคมีและปิโตรเคมี
การผลิตพลังงาน
การบําบัดน้ําและน้ําเสีย
โรงงานผลิตผงและกระดาษ
การปรับความดันในการปรับปรุงและท่อ
การผลิตยา
การควบคุมกระบวนการอุตสาหกรรมทั่วไป
อุตสาหกรรมเหล่านี้ต้องการตําแหน่งวาล์วที่แม่นยําและการทํางานที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ3620J เหมาะสําหรับบริการ throttling บน diaphragm-ผลักดันคลื่นสไลด-สแตม, โดยการออกแบบความสมดุลแรงและความไม่รู้สึกต่อการสั่นสะเทือนของมันจะทําให้การควบคุมมั่นคงวาล์วบายพาสอินทกรีต ทําให้การบํารุงรักษาง่ายโดยการอนุญาตการทํางานด้วยมือโดยไม่ต้องถอนเครื่องวางตําแหน่งออกจากการใช้งานด้วยการรับรองที่กว้างขวาง 3620J สามารถนําไปใช้ในพื้นที่อันตรายและสถานที่โรงงานทั่วไปเครื่องวางตําแหน่งถูกออกแบบให้ใช้กับ Fisher และเครื่องขับเคลื่อนปนูเมติกของผู้บริษัทที่ปฏิบัติตามอินเตอร์เฟซการติดตั้งมาตรฐาน.
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า ✓ ตรวจสอบวงจร 4-20 mA เพื่อความต่อเนื่อง ตรวจสอบอุปสรรคการเข้า ตรวจสอบแรงกดไฟที่เพียงพอและตรวจสอบตัวแปลง I/P และกระบอก / แฟลเปอร์สําหรับการปนเปื้อน.
วาล์วไม่กระแทกกับการเปลี่ยนแปลงจุดตั้งค่า ✓ ตรวจสอบการเชื่อมต่อปนูเมติกและความดันอาหาร; ยืนยันว่าสัญญาณเข้าที่ถูกต้องกําลังถึงเครื่องมือและว่าวาล์วเลี่ยงปิด
เครื่องตั้งตําแหน่งสั่นหรือล่า ลงปรับการปรับตัวเรเล่และจุ้ยตรวจสอบการเชื่อมโยงการตอบสนองปลอดภัย และยืนยันตัวขับเคลื่อนไม่ได้ขนาดใหญ่เกินไป
ความเป็นเส้นตรงที่ไม่ดีหรือความผิดพลาดที่ใหญ่ ️ ตรวจสอบเจอเมตรีการเชื่อมโยงการตอบสนองและการปรับระยะ, ตรวจสอบการรั่วไหลของอากาศ และตรวจสอบกระบอก / กระบอกสําหรับการสวม
การตอบสนองที่ช้า ✅ ทําความสะอาดตัวจํากัดและจมน้ํา ตรวจสอบตัวเรเล่และตัวแปลง I / P ตรวจสอบการรั่วไหล และยืนยันความดันการให้อาหารเพียงพอ
ความดันออกที่ไม่มั่นคง ✓ ตรวจสอบความมั่นคงของความดันอากาศที่ให้บริการ ตรวจสอบช่องว่างของจม / แฟลปเปอร์ และตรวจสอบความตึงของสปริงสปริงแรง-สมดุล
การปรับระดับไม่เสร็จสิ้น ✅ 3620J ใช้การปรับระดับด้วยมือ; ตรวจสอบการเคลื่อนไหวของวาล์วอยู่ในช่วงที่กําหนด, ตรวจสอบตําแหน่งเลเวอร์การตอบสนอง, และยืนยันทิศทางของช่อง
การรั่วไหลของอากาศหรือความดันลดลง ตรวจสอบการเชื่อมต่อการให้อากาศ, รีเล่, และท่อการดําเนินการ; ตรวจสอบความดันการให้อากาศสูงถึง 100 psi.
การเข้าของความชื้นเข้าไปในห้องพัก ตรวจสอบการปิดปิด, กรดเคเบิล, และกล่องปลาย; ตรวจสอบความสมบูรณ์แบบ IP54 และพิจารณาการปรับปรุง IP65 หากจําเป็น
การทํางานที่ไม่สม่ําเสมอในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ✓ ตรวจสอบการติดตั้งที่ปลอดภัย ตรวจสอบการเชื่อมโยงการตอบสนองที่คล่อง และยืนยันตําแหน่งการติดตั้งที่แข็งแรง
Fisher 3582 เครื่องตั้งตําแหน่งวาล์วแบบปนูเมติก
Fisher 3610J เครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติก
Fisher 3620J เครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติก
Fisher 3660 เครื่องวางตําแหน่งวาล์ว
Fisher 3661 เครื่องวางตําแหน่งวาล์ว
เครื่องตั้งตําแหน่งวาล์วดิจิตอล Fisher DVC2000
เครื่องตั้งตําแหน่งวาล์วดิจิตอล Fisher DVC6200
เมซอนีลาน SVI II AP
ซัมสัน 3730-3
KOSO EP800
หมายเหตุการคัดเลือก: ตรวจสอบความเหมาะสมของแผ่นขัดติดตั้ง, ประเภทของตัวขับเคลื่อน, ระยะการขับเคลื่อน, ประเภทของสัญญาณเข้า, ความดันของอุปทาน, และการป้องกันห้องพักก่อนการเปลี่ยนรุ่น3620J ติดตั้งตัวขับเคลื่อน diaphragm ทํางานเพียงครั้งเดียวที่มีอินเตอร์เฟซการติดตั้งมาตรฐานสําหรับการสื่อสารดิจิตอลและการวินิจฉัยที่ก้าวหน้า พิจารณาปรับปรุงขึ้นสู่ Fisher DVC
