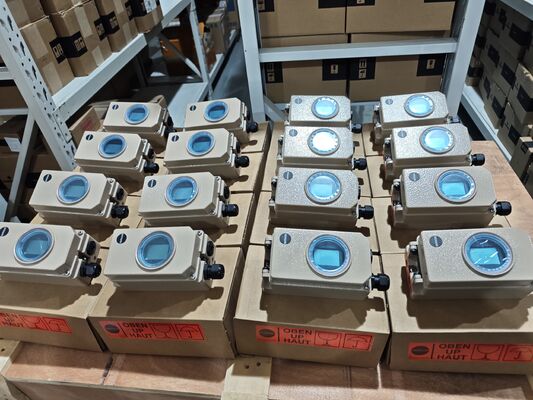

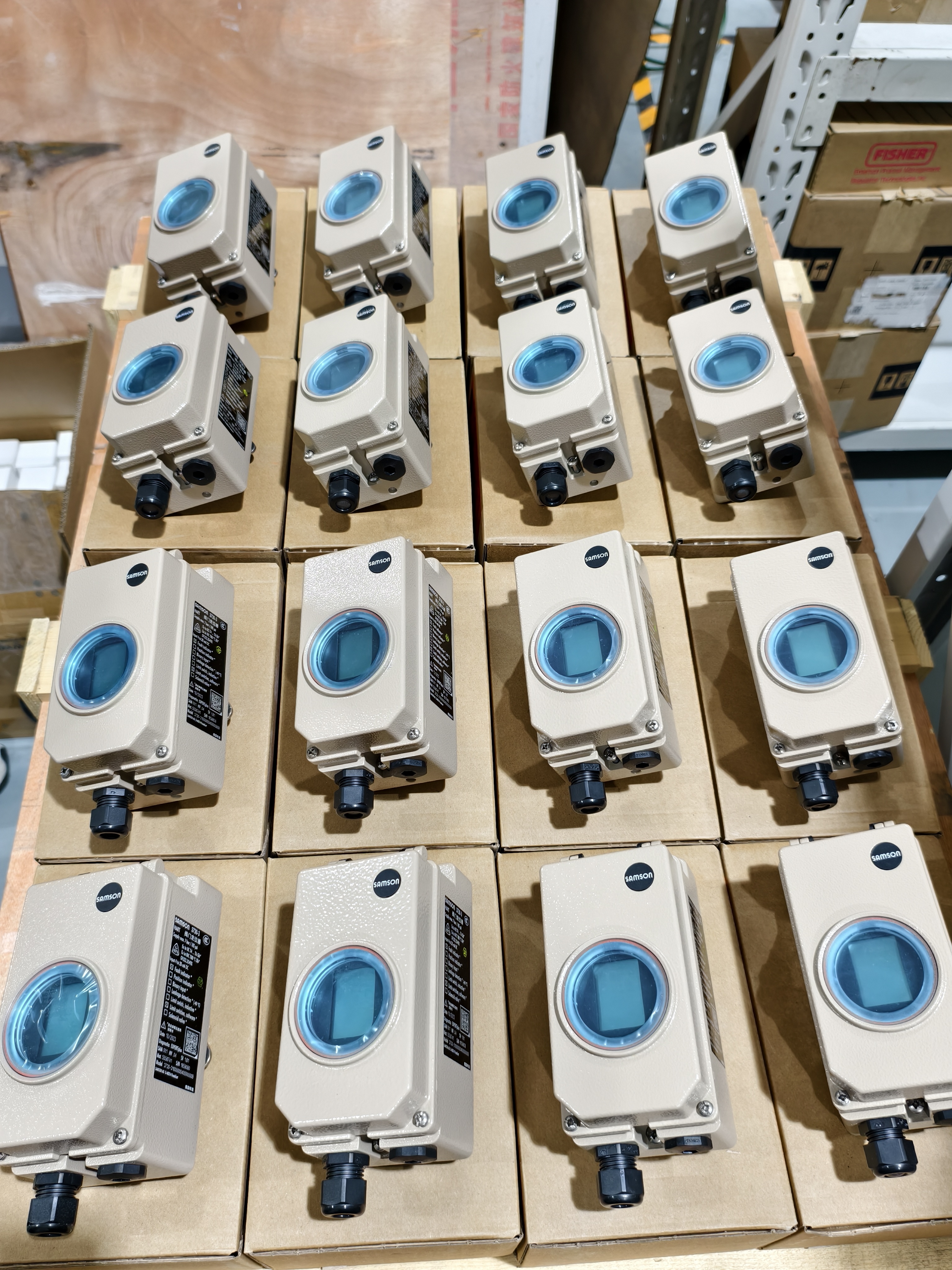

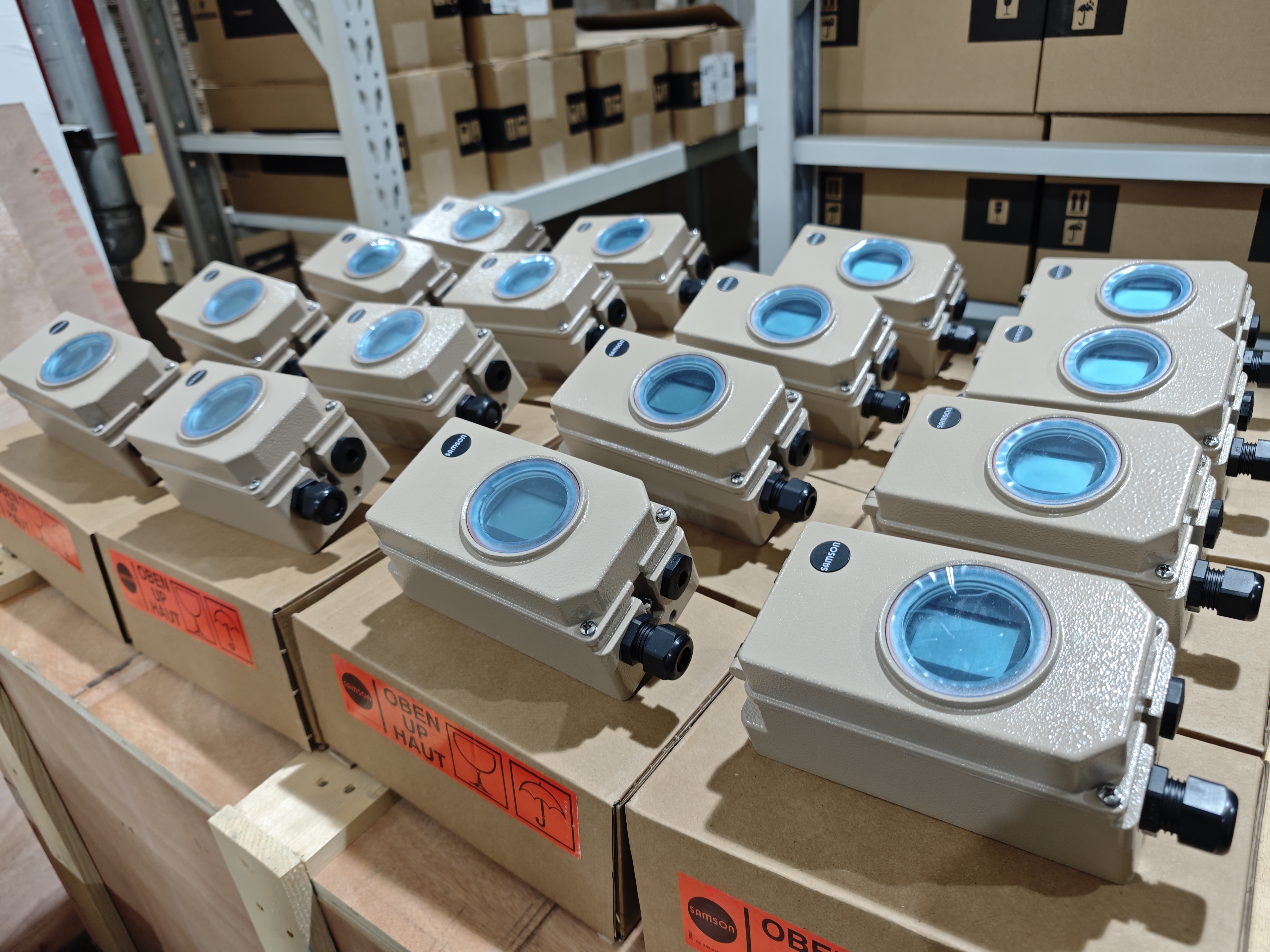

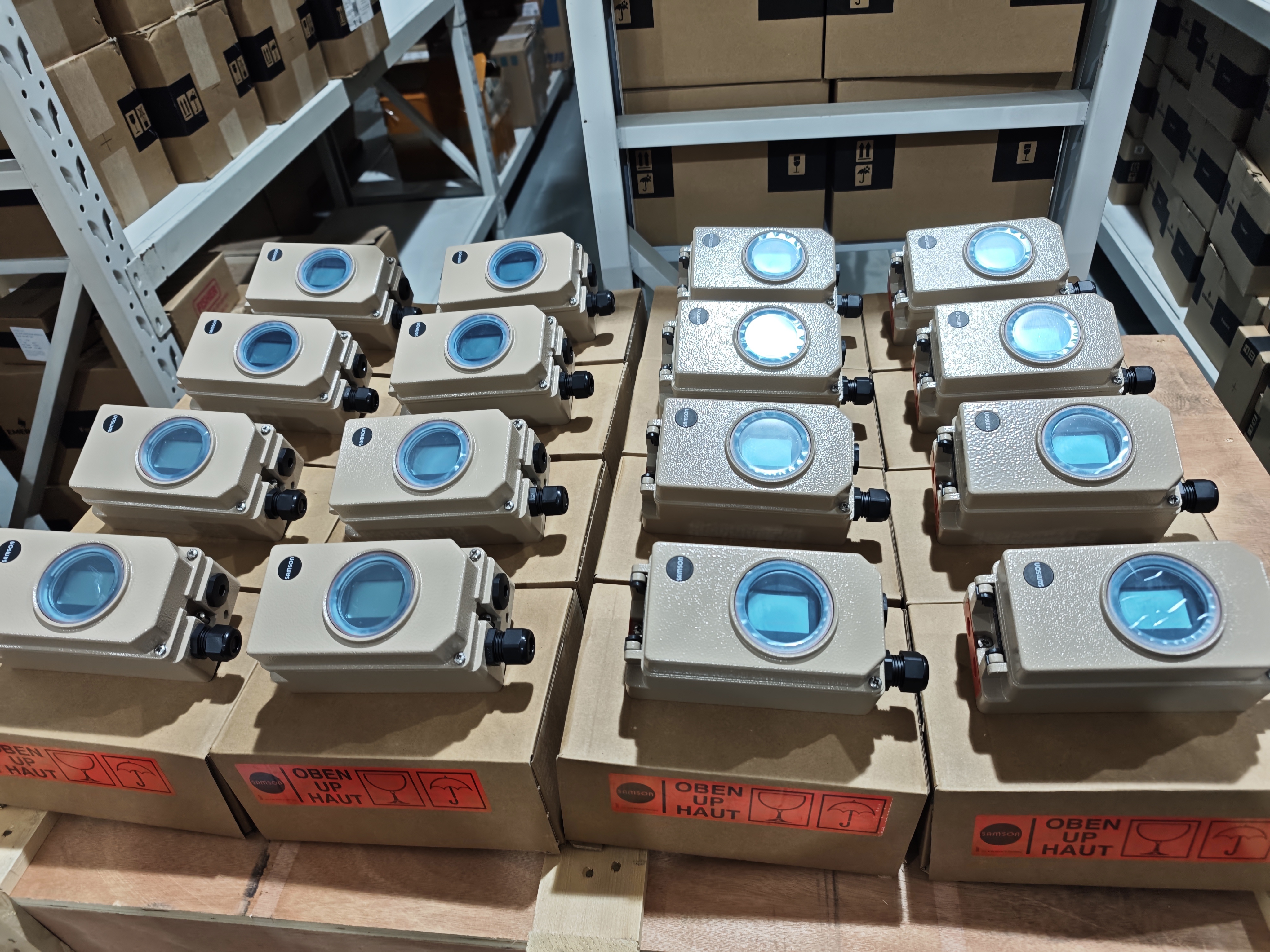

HART Valve Positioner พร้อม EXPERTplus Valve Diagnosis - Samson 3730-3 Electropneumatic Valve Positioner

ภาพรวมผลิตภัณฑ์

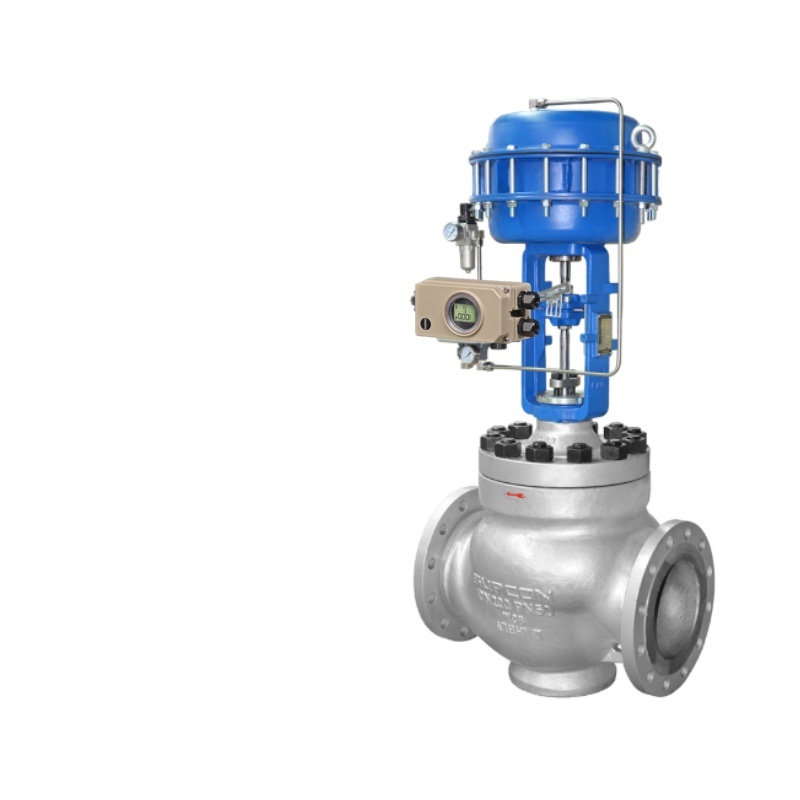

Samson 3730-3 Electropneumatic Valve Positioner เป็นเครื่องมืออัจฉริยะที่สื่อสารผ่าน HART ซึ่งรับประกันการกำหนดตำแหน่งวาล์วตามที่กำหนดไว้ล่วงหน้ากับสัญญาณควบคุม 4-20 mA บนวาล์วควบคุมแบบนิวแมติก มีให้เลือกเป็นแบบทำงานเดี่ยวหรือทำงานคู่สำหรับติดตั้งกับแอคทูเอเตอร์แบบเชิงเส้นและแบบหมุน รองรับช่วงการเคลื่อนที่ตั้งแต่ 3.6 ถึง 300 มม. และมุมเปิดตั้งแต่ 24° ถึง 100°. 3730-3 ใช้ระบบตรวจจับการเคลื่อนที่แบบไม่สัมผัสซึ่งช่วยลดการสึกหรอทางกลและทำให้การติดตั้งบนแอคทูเอเตอร์ที่ใช้ IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 หรือ SAMSON integral attachment ง่ายขึ้น. หน้าจอแสดงผลแบบข้อความธรรมดาพร้อมสถานะและข้อความตาม NAMUR Recommendation NE 107 ช่วยให้มองเห็นสถานะอุปกรณ์ได้อย่างชัดเจน และการทำงานแบบปุ่มเดียวที่ขับเคลื่อนด้วยเมนูพร้อมทิศทางการอ่านที่หมุนได้ช่วยให้ตั้งค่าและปรับเทียบได้อย่างรวดเร็วในทุกตำแหน่งการติดตั้ง. อุปกรณ์รองรับการสื่อสาร HART 7 และพร้อมใช้งานกับ SAM DIGITAL ทำให้สามารถรวมเข้ากับระบบจัดการสินทรัพย์ที่ทันสมัยได้ การวินิจฉัย EXPERTplus ในตัวสำหรับวาล์วควบคุมให้ข้อมูลแบบเรียลไทม์สำหรับการบำรุงรักษาเชิงคาดการณ์ บันทึกสภาพวาล์วขณะที่กระบวนการกำลังทำงาน และสร้างข้อความเกี่ยวกับงานบำรุงรักษาที่จำเป็น. พารามิเตอร์ทั้งหมดจะถูกบันทึกใน EEPROM แบบไม่ลบเลือนเพื่อปกป้องการตั้งค่าระหว่างการสูญเสียพลังงาน และ positioner เป็นระบบสองสายที่มีโหลดไฟฟ้าขนาดเล็ก 410 Ω. โหมดการเริ่มต้นการแทนที่ช่วยให้สามารถเริ่มต้นใช้งาน positioner ได้ในกรณีฉุกเฉินขณะที่โรงงานกำลังทำงานโดยไม่ต้องเปลี่ยนตำแหน่งวาล์ว. positioner ยังมีฟังก์ชันปิดสนิทที่ปรับได้ การจำกัดแรงดันเอาต์พุต และการตรวจสอบศูนย์อัตโนมัติเพื่อรักษาความแม่นยำในระยะยาว.

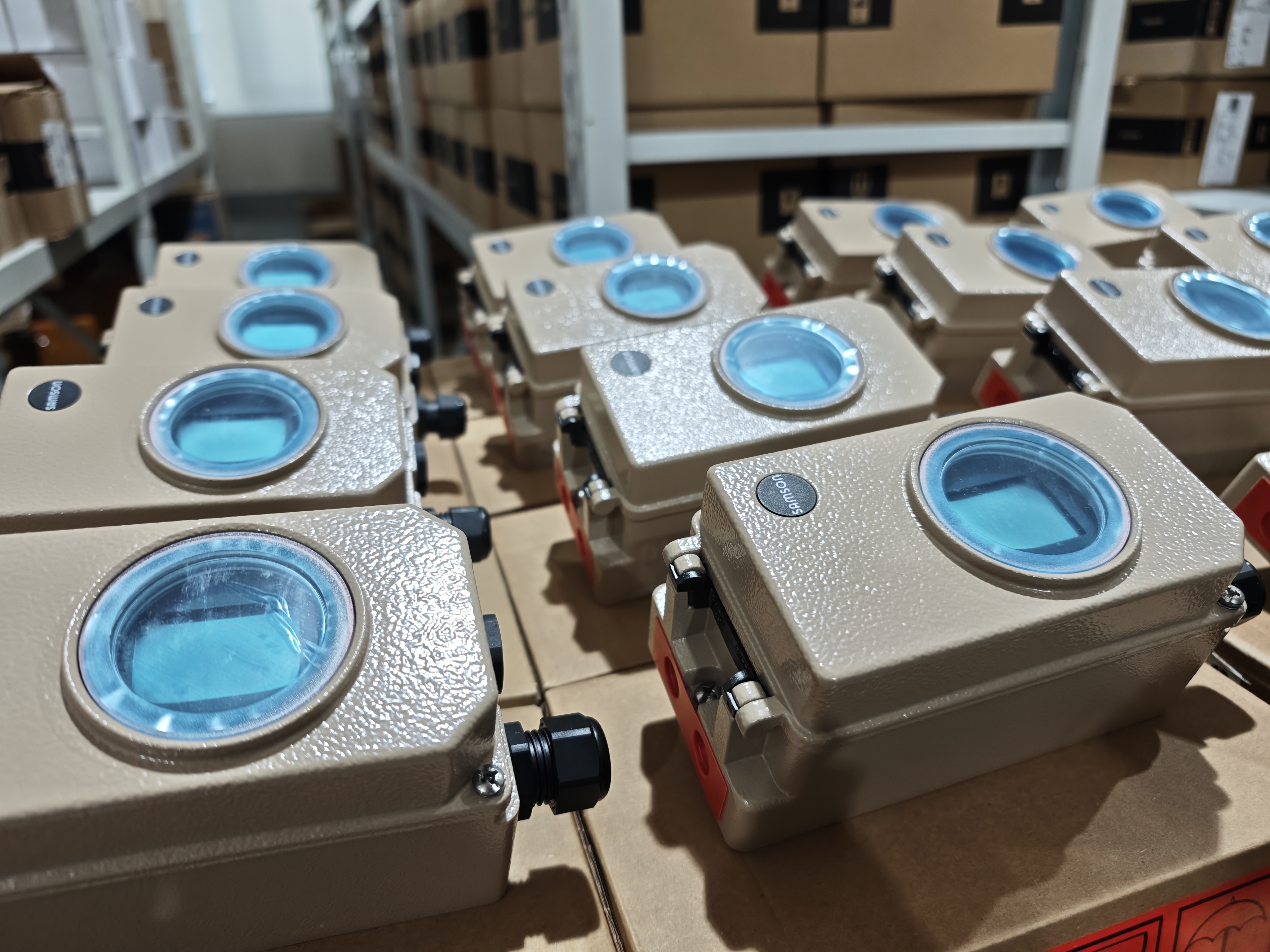

ตัวเรือนทำจากอะลูมิเนียมหล่อขึ้นรูปหรือสแตนเลส ให้การป้องกัน IP66 และ NEMA 4X ต่อฝุ่น การบุกรุกของน้ำ และบรรยากาศที่กัดกร่อน. ช่วงแรงดันลมจ่ายคือ 1.4 ถึง 7 บาร์ (20 ถึง 105 psi) และ positioner ให้ความจุลมสูงสำหรับการควบคุมที่รวดเร็วและเสถียร. 3730-3 ได้รับการรับรองการป้องกันการระเบิด รวมถึงความปลอดภัยภายใน การป้องกันด้วยเปลือกหุ้ม และความปลอดภัยที่เพิ่มขึ้น. เซ็นเซอร์วัดอุณหภูมิในตัวและตัวนับชั่วโมงการทำงานให้ข้อมูลการวินิจฉัยเพิ่มเติม อุปกรณ์ยังมีสัญญาณเตือนตำแหน่งที่ตั้งโปรแกรมได้มาตรฐานสองรายการและการวินิจฉัยตัวเองพร้อมข้อความที่ส่งผ่านหน้าสัมผัสสัญญาณเตือนความผิดพลาดหรือตัวส่งสัญญาณตำแหน่งแบบแอนะล็อกเสริม. อุตสาหกรรมทั่วไป ได้แก่ น้ำมันและก๊าซ การแปรรูปสารเคมี การกลั่น การผลิตไฟฟ้า การบำบัดน้ำ และการควบคุมกระบวนการอุตสาหกรรมทั่วไป การผสมผสานประสิทธิภาพการควบคุมที่เป็นมาตรฐาน การวินิจฉัย EXPERTplus และการออกแบบโมดูลาร์ที่พร้อมสำหรับอนาคต ทำให้ 3730-3 เป็นตัวเลือกที่เชื่อถือได้สำหรับการทำงานอัตโนมัติของวาล์ว ประสิทธิภาพของโรงงาน และการบำรุงรักษาเชิงคาดการณ์

ข้อมูลจำเพาะทางเทคนิค

อุตสาหกรรมที่ใช้งาน

1. การแปรรูปน้ำมันและก๊าซ

2. โรงงานเคมีและปิโตรเคมี

3. การผลิตไฟฟ้า

4. การบำบัดน้ำและน้ำเสีย

5. โรงงานเยื่อกระดาษและกระดาษ

6. การกลั่นและการควบคุมแรงดันท่อส่ง

7. การผลิตยา

8. การควบคุมกระบวนการอุตสาหกรรมทั่วไป

อุตสาหกรรมเหล่านี้ต้องการการกำหนดตำแหน่งวาล์วที่แม่นยำ การสื่อสารที่เชื่อถือได้ และความสามารถในการวินิจฉัยขั้นสูงเพื่อรักษาประสิทธิภาพการผลิตและความปลอดภัย 3730-3 เหมาะอย่างยิ่งสำหรับการใช้งานที่มีข้อกำหนดด้านเวลาในการขนส่งที่ท้าทาย สภาพแวดล้อมที่ท้าทาย และบริการแบบ throttling. เทคโนโลยีการตรวจจับการเคลื่อนที่แบบไม่สัมผัสช่วยยืดอายุการใช้งานและเหมาะสำหรับแอคทูเอเตอร์แบบนิวแมติกทั้งของ Samson และของบุคคลที่สาม ด้วยการสื่อสาร HART และการวินิจฉัย EXPERTplus ผู้ปฏิบัติงานสามารถเข้าถึงข้อมูลสภาพวาล์ว แนวโน้มประสิทธิภาพ และการแจ้งเตือนการวินิจฉัยโดยไม่ต้องเข้าพื้นที่อันตราย ปรับปรุงความปลอดภัยและเปิดใช้งานการบำรุงรักษาเชิงคาดการณ์

ปัญหาทั่วไป

1. Positioner ไม่ตอบสนองต่อสัญญาณอินพุต – ตรวจสอบลูป 4-20 mA เพื่อความต่อเนื่อง ตรวจสอบว่าแหล่งกำเนิดสามารถจ่ายกระแสไฟเพียงพอหรือไม่ และยืนยันว่าการเชื่อมต่อทางไฟฟ้าถูกต้อง ตรวจสอบส่วนประกอบแม่เหล็กไฟฟ้าที่เสียหาย แรงดันจ่ายไม่ถูกต้อง หรือเส้นทางลมถูกปิดกั้น

2. ตำแหน่งวาล์วเกินหรือล่าช้าจากจุดตั้งค่า – ตรวจสอบว่าตำแหน่งหมุนของคันโยกป้อนกลับถูกต้องหรือไม่ ตรวจสอบการปรับช่วงและศูนย์ และยืนยันว่าแม่เหล็กไม่สูญเสียความเป็นแม่เหล็ก

3. Positioner สั่นหรือล่าช้า – ตรวจสอบการปรับสกรูสมดุลแอมพลิฟายเออร์ ลดการเปิดวาล์วกันสะเทือนเอาต์พุต และยืนยันว่าการเชื่อมต่อป้อนกลับทั้งหมดแน่นหนาและแน่นดี

4. ความเป็นเชิงเส้นต่ำหรือข้อผิดพลาดขนาดใหญ่ – ตรวจสอบการติดตั้งและการปรับ ตรวจสอบการรั่วไหลของอากาศในระบบนิวแมติก ตรวจสอบชุดแม่เหล็กไฟฟ้า และตรวจสอบให้แน่ใจว่าสกรูทั้งหมดแน่นและตำแหน่งหัวฉีด/ลิ้นปีกผีเสื้อถูกต้อง

5. การตอบสนองช้าหรือการทำงานที่เฉื่อยชา – ทำความสะอาดตัวจำกัดในห้องไดอะแฟรม ตรวจสอบหัวฉีด/ลิ้นปีกผีเสื้อเพื่อความเสียหาย ตรวจสอบการรั่วไหลของอากาศ ตรวจสอบการติดตั้งสปริงป้อนกลับ และยืนยันว่าแรงดันจ่ายเพียงพอและอัตราการไหลของตัวควบคุมแรงดันเพียงพอ

6. สัญญาณป้อนกลับไม่เสถียร – ตรวจสอบเซ็นเซอร์ตรวจจับการเคลื่อนที่และสายเคเบิลเชื่อมต่อเพื่อการเชื่อมต่อที่หลวมหรือเสียหาย และยืนยันว่าแรงดันลมจ่ายเสถียร

7. การสอบเทียบอัตโนมัติไม่เสร็จสมบูรณ์ – ตรวจสอบการเคลื่อนที่ของแอคทูเอเตอร์ แรงดันจ่าย และว่าเซ็นเซอร์ตรวจจับการเคลื่อนที่แบบไม่สัมผัสอยู่ในตำแหน่งที่ถูกต้อง ตรวจสอบว่าไม่มีการติดขัดทางกล

8. การรั่วไหลของอากาศหรือแรงดันตก – ตรวจสอบการเชื่อมต่อแหล่งจ่ายอากาศ รีเลย์ และท่อแอคทูเอเตอร์เพื่อการรั่วไหล ตรวจสอบว่าแรงดันลมจ่ายอยู่ระหว่าง 1.4 ถึง 7 บาร์

9. การบุกรุกความชื้นเข้าสู่เปลือกหุ้ม – ตรวจสอบซีลฝาครอบ ต่อมสายเคเบิล และกล่องขั้ว ตรวจสอบความสมบูรณ์ของ IP66 / NEMA 4X

10. การสื่อสาร HART ไม่ต่อเนื่อง – ตรวจสอบการเดินสายลูป การป้องกัน การสิ้นสุด และที่อยู่ของอุปกรณ์ HART ตรวจสอบการรวม DTM/EDD กับระบบควบคุม

รุ่นที่ใช้แทน

1. Samson TROVIS 3730-3

2. Samson 3730-6 (อัปเกรดพร้อมเซ็นเซอร์วัดแรงดัน)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

หมายเหตุการเลือก: ตรวจสอบความเข้ากันได้ของหน้าแปลนติดตั้ง ช่วงการเคลื่อนที่ของแอคทูเอเตอร์ ประเภทสัญญาณอินพุต โปรโตคอลการสื่อสาร แรงดันจ่าย และการป้องกันเปลือกหุ้มก่อนเปลี่ยนรุ่น 3730-3 ออกแบบมาสำหรับแอคทูเอเตอร์แบบนิวแมติกแบบทำงานเดี่ยวหรือทำงานคู่ และสามารถใช้แทนที่ positioner แบบแอนะล็อกรุ่นเก่าได้โดยตรง TROVIS 3730-3 เป็นอุปกรณ์ทดแทนที่กำหนดไว้ เนื่องจาก 3730-3 จะเลิกผลิตในอนาคตอันใกล้.
