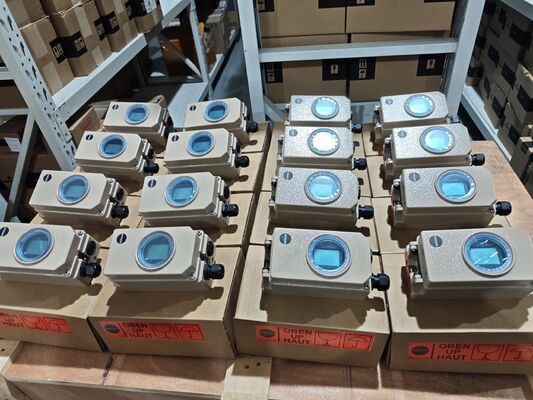

HART Electropneumatic Positioner สำหรับบริการควบคุมแบบวาล์วปีกผีเสื้อพร้อมโครงเรือน Positioner วาล์วสแตนเลส

ภาพรวมผลิตภัณฑ์

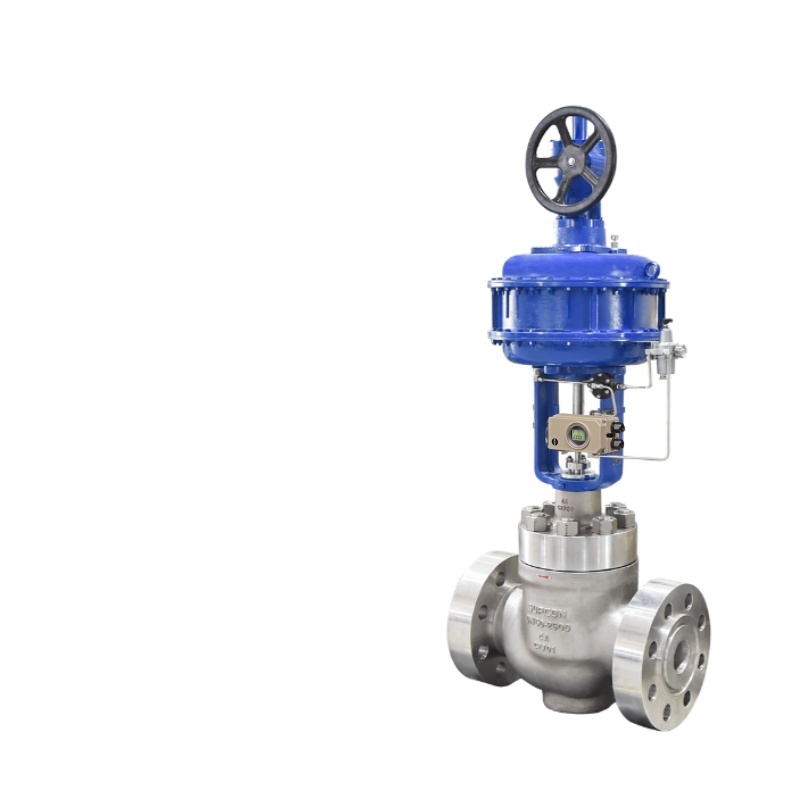

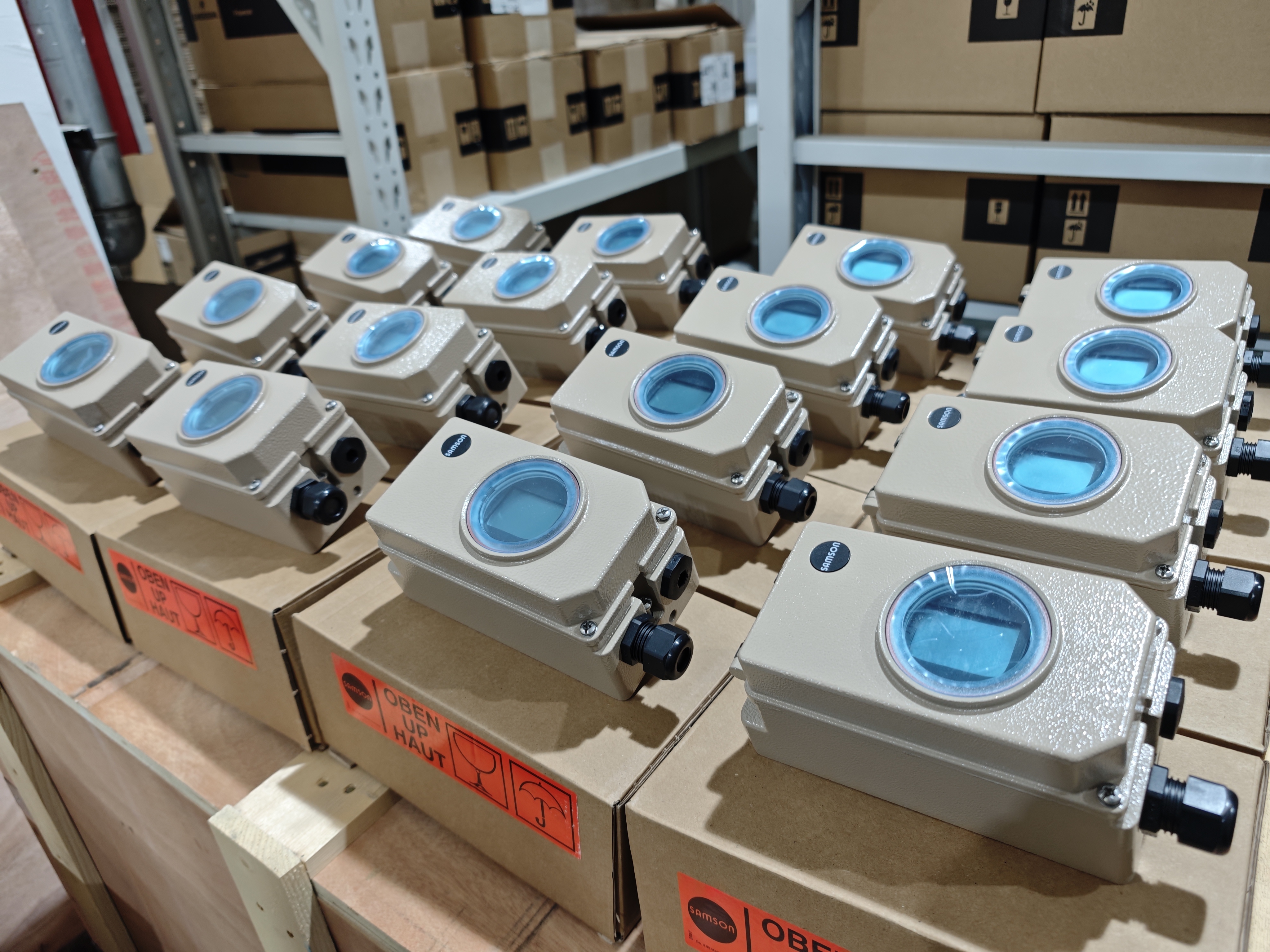

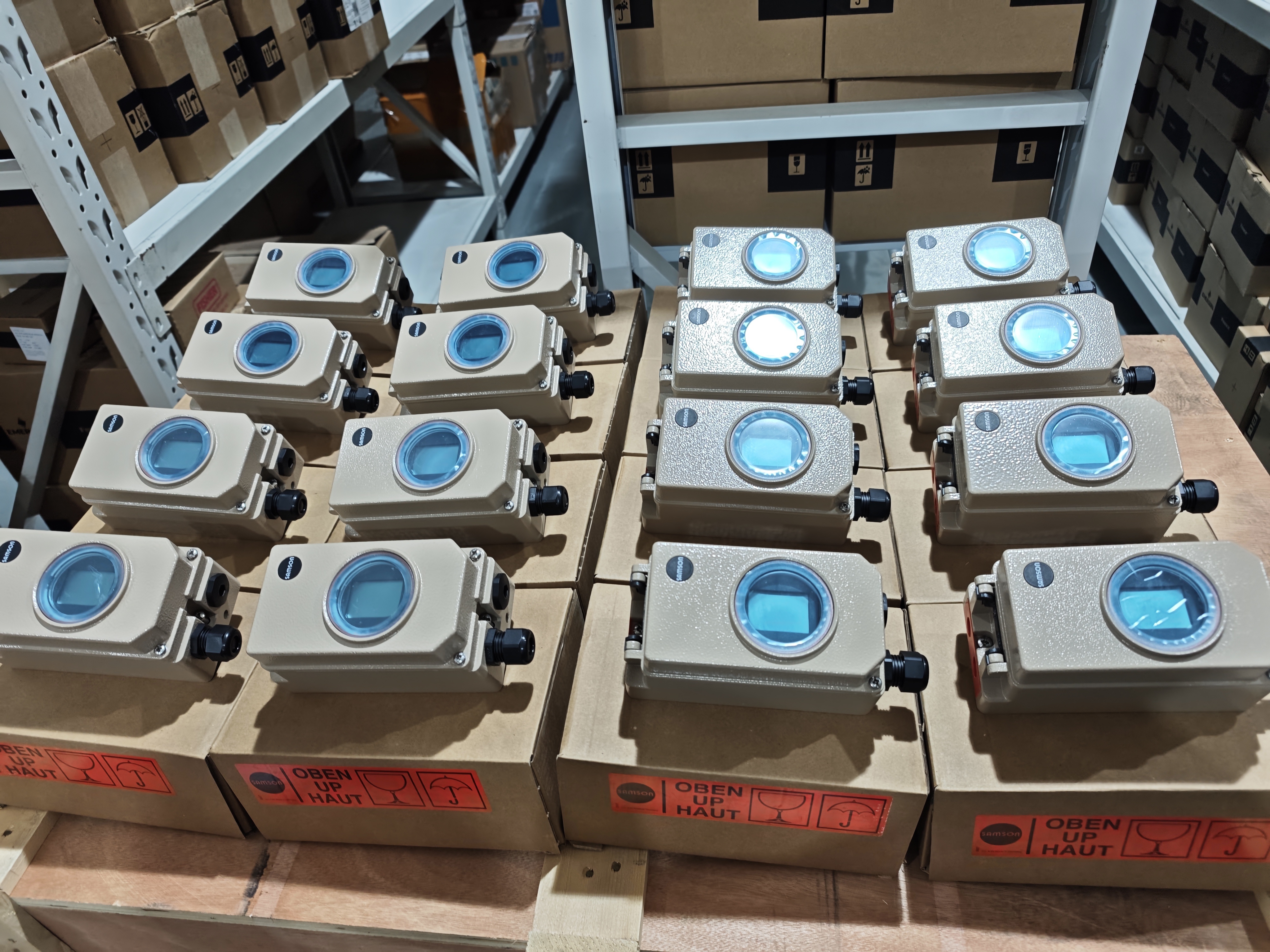

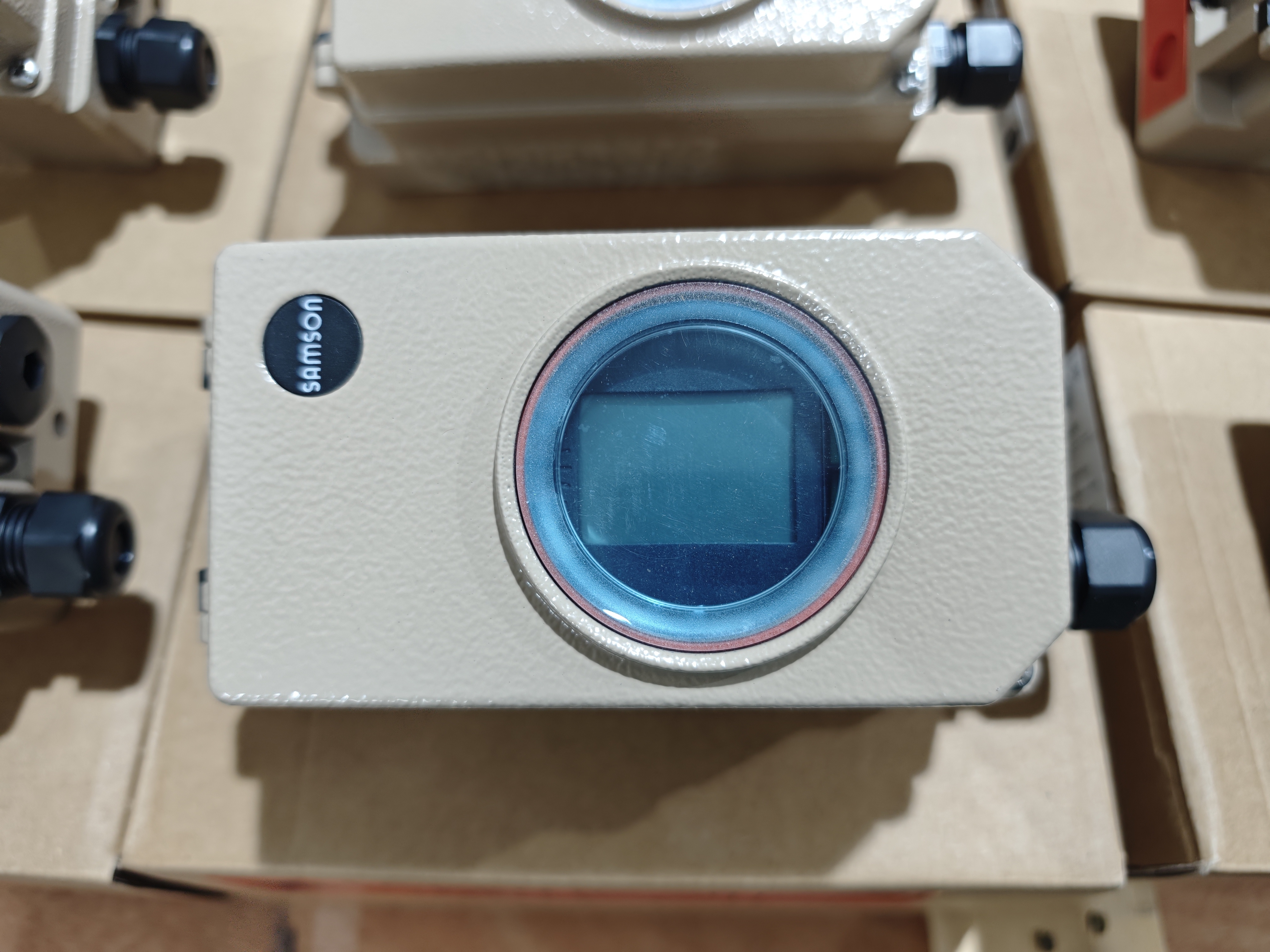

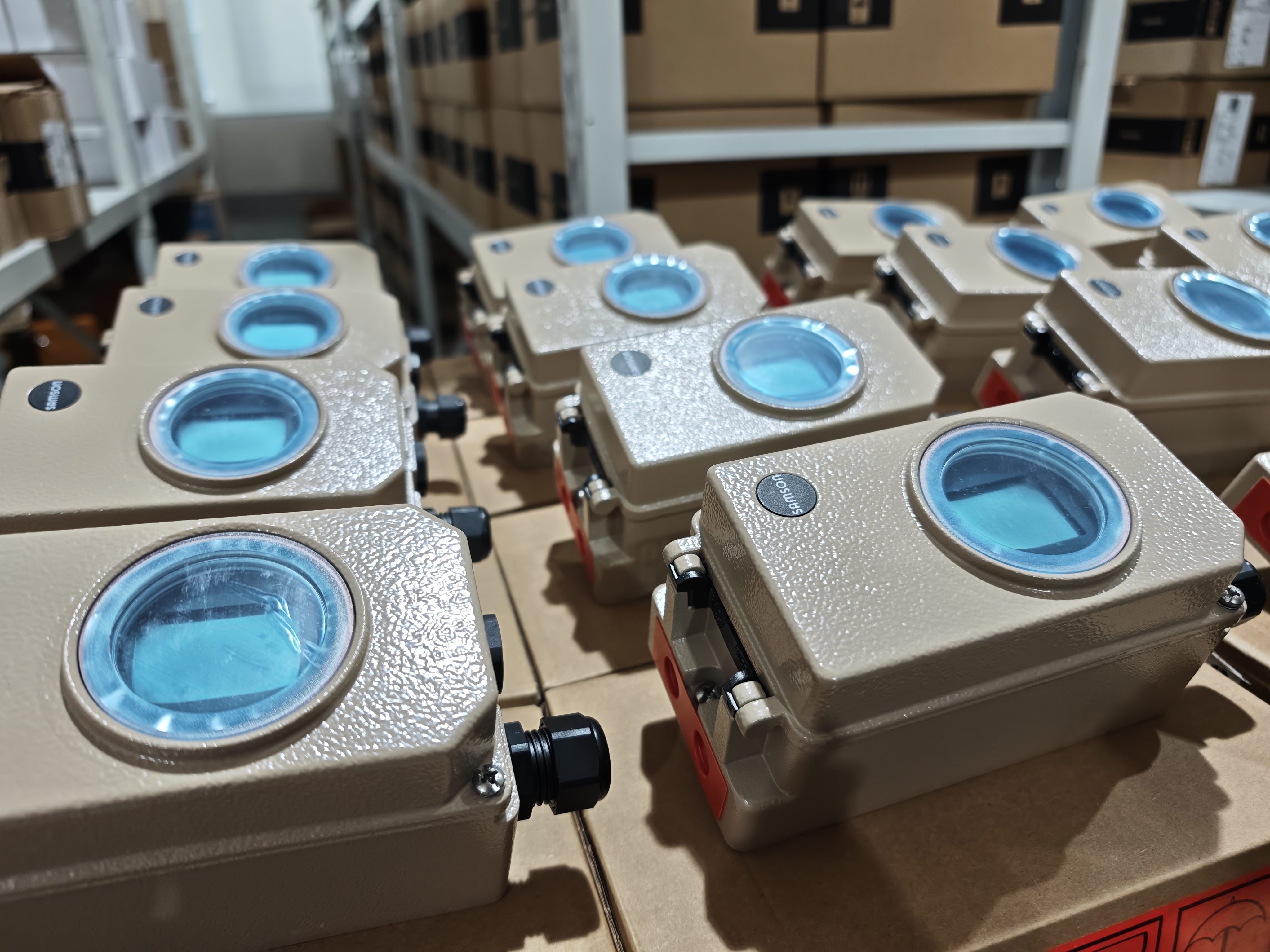

Samson 3730-3 Electropneumatic Valve Positioner เป็นเครื่องมืออัจฉริยะที่สื่อสารผ่าน HART ซึ่งกำหนดตำแหน่งวาล์วให้กับสัญญาณควบคุม 4-20 mA บนวาล์วควบคุมแบบนิวแมติก มีให้เลือกทั้งแบบตำแหน่งเดี่ยวหรือตำแหน่งคู่สำหรับติดกับแอคทูเอเตอร์แบบเชิงเส้นและแบบหมุน รองรับช่วงการเคลื่อนที่ตั้งแต่ 3.6 ถึง 300 มม. และมุมเปิดตั้งแต่ 24° ถึง 100° 3730-3 ใช้ระบบตรวจจับการเคลื่อนที่แบบไม่สัมผัสซึ่งช่วยลดการสึกหรอทางกลและทำให้การติดตั้งบนแอคทูเอเตอร์ที่ใช้ IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 หรือ SAMSON integral attachment ง่ายขึ้น หน้าจอข้อความธรรมดาพร้อมสถานะและข้อความตาม NAMUR Recommendation NE 107 ช่วยให้มองเห็นสถานะอุปกรณ์ได้อย่างชัดเจน และการทำงานแบบปุ่มเดียวที่ขับเคลื่อนด้วยเมนูพร้อมทิศทางการอ่านที่หมุนได้ช่วยให้ตั้งค่าและปรับเทียบได้อย่างรวดเร็วในทุกตำแหน่งการติดตั้ง เครื่องมือรองรับการสื่อสาร HART 7 และพร้อมใช้งานกับ SAM DIGITAL ทำให้สามารถรวมเข้ากับระบบจัดการสินทรัพย์ที่ทันสมัยได้ การวินิจฉัย EXPERTplus ในตัวสำหรับวาล์วควบคุมให้ข้อมูลแบบเรียลไทม์สำหรับการบำรุงรักษาเชิงคาดการณ์ บันทึกสภาพวาล์วขณะที่กระบวนการกำลังทำงานและสร้างข้อความเกี่ยวกับงานบำรุงรักษาที่จำเป็น พารามิเตอร์ทั้งหมดจะถูกบันทึกใน EEPROM แบบไม่ลบเลือนเพื่อปกป้องการตั้งค่าระหว่างการสูญเสียพลังงาน และตัวกำหนดตำแหน่งเป็นระบบสองสายที่มีโหลดไฟฟ้าขนาดเล็ก 410 Ω โหมดการเริ่มต้นใช้งานแทนที่ช่วยให้สามารถเริ่มต้นใช้งานตัวกำหนดตำแหน่งได้ในกรณีฉุกเฉินขณะที่โรงงานกำลังทำงานโดยไม่ต้องเปลี่ยนตำแหน่งวาล์ว ตัวกำหนดตำแหน่งยังมีฟังก์ชันปิดสนิทที่ปรับได้ การจำกัดแรงดันเอาต์พุต และการตรวจสอบศูนย์อัตโนมัติเพื่อรักษาความแม่นยำในระยะยาว

ตัวเรือนทำจากอลูมิเนียมหล่อขึ้นรูปหรือสแตนเลส ให้การป้องกัน IP66 และ NEMA 4X ต่อฝุ่น น้ำเข้า และบรรยากาศที่มีฤทธิ์กัดกร่อน ช่วงแรงดันลมเข้าคือ 1.4 ถึง 7 บาร์ (20 ถึง 105 psi) และตัวกำหนดตำแหน่งให้ความจุลมสูงเพื่อการควบคุมที่รวดเร็วและเสถียร 3730-3 ได้รับการรับรองการป้องกันการระเบิด รวมถึงความปลอดภัยภายใน การป้องกันด้วยเปลือกหุ้ม และความปลอดภัยที่เพิ่มขึ้น เซ็นเซอร์วัดอุณหภูมิในตัวและตัวนับชั่วโมงการทำงานให้ข้อมูลการวินิจฉัยเพิ่มเติม อุปกรณ์ยังมีสัญญาณเตือนตำแหน่งที่ตั้งโปรแกรมได้มาตรฐานสองรายการและการวินิจฉัยตัวเองพร้อมข้อความที่ออกผ่านหน้าสัมผัสสัญญาณเตือนความผิดพลาดหรือตัวส่งสัญญาณตำแหน่งแบบแอนะล็อกที่เป็นอุปกรณ์เสริม อุตสาหกรรมทั่วไป ได้แก่ น้ำมันและก๊าซ การแปรรูปสารเคมี การกลั่น การผลิตไฟฟ้า การบำบัดน้ำ และการควบคุมกระบวนการอุตสาหกรรมทั่วไป การผสมผสานระหว่างประสิทธิภาพการควบคุมที่เป็นมาตรฐาน การวินิจฉัย EXPERTplus และการออกแบบโมดูลาร์ที่พร้อมสำหรับอนาคต ทำให้ 3730-3 เป็นตัวเลือกที่เชื่อถือได้สำหรับการทำงานอัตโนมัติของวาล์ว ประสิทธิภาพของโรงงาน และการบำรุงรักษาเชิงคาดการณ์

ข้อมูลจำเพาะทางเทคนิค

อุตสาหกรรมที่ใช้งาน

1. การแปรรูปน้ำมันและก๊าซ

2. โรงงานเคมีและปิโตรเคมี

3. การผลิตไฟฟ้า

4. การบำบัดน้ำและน้ำเสีย

5. โรงงานเยื่อกระดาษและกระดาษ

6. การกลั่นและการควบคุมแรงดันท่อส่ง

7. การผลิตยา

8. การควบคุมกระบวนการอุตสาหกรรมทั่วไป

อุตสาหกรรมเหล่านี้ต้องการการกำหนดตำแหน่งวาล์วที่แม่นยำ การสื่อสารที่เชื่อถือได้ และความสามารถในการวินิจฉัยขั้นสูงเพื่อรักษาประสิทธิภาพการผลิตและความปลอดภัย 3730-3 เหมาะอย่างยิ่งสำหรับการใช้งานที่มีข้อกำหนดเวลาในการขนส่งที่ท้าทาย สภาพแวดล้อมที่ท้าทาย และการบริการแบบ throttling เทคโนโลยีการตรวจจับการเคลื่อนที่แบบไม่สัมผัสช่วยยืดอายุการใช้งานและเหมาะสำหรับทั้งแอคทูเอเตอร์แบบนิวแมติกของ Samson และของบุคคลที่สาม ด้วยการสื่อสาร HART และการวินิจฉัย EXPERTplus ผู้ปฏิบัติงานสามารถเข้าถึงข้อมูลสภาพวาล์ว แนวโน้มประสิทธิภาพ และการแจ้งเตือนการวินิจฉัยได้โดยไม่ต้องเข้าสู่พื้นที่อันตราย เพิ่มความปลอดภัยและเปิดใช้งานการบำรุงรักษาเชิงคาดการณ์

ปัญหาทั่วไป

1. ตัวกำหนดตำแหน่งไม่ตอบสนองต่อสัญญาณอินพุต – ตรวจสอบลูป 4-20 mA เพื่อความต่อเนื่อง ตรวจสอบว่าแหล่งกำเนิดสามารถจ่ายกระแสไฟเพียงพอหรือไม่ และยืนยันว่าการเชื่อมต่อทางไฟฟ้าถูกต้อง ตรวจสอบส่วนประกอบแม่เหล็กไฟฟ้าที่เสียหาย แรงดันลมเข้าไม่ถูกต้อง หรือเส้นทางลมถูกปิดกั้น

2. ตำแหน่งวาล์วเกินหรือล่าช้าจากจุดตั้งค่า – ตรวจสอบว่าตำแหน่งหมุนของคันโยกป้อนกลับถูกต้องหรือไม่ ตรวจสอบการปรับช่วงและศูนย์ และยืนยันว่าแม่เหล็กไม่สูญเสียความเป็นแม่เหล็ก

3. ตัวกำหนดตำแหน่งสั่นหรือล่าช้า – ตรวจสอบการปรับสกรูสมดุลของแอมพลิฟายเออร์ ลดการเปิดวาล์วควบคุมเอาต์พุต และยืนยันว่าการเชื่อมต่อป้อนกลับทั้งหมดแน่นหนาและแน่น

4. ความเป็นเชิงเส้นต่ำหรือข้อผิดพลาดขนาดใหญ่ – ตรวจสอบการติดตั้งและการปรับ ตรวจสอบการรั่วไหลของอากาศในระบบนิวแมติก ตรวจสอบชุดแม่เหล็กไฟฟ้า และตรวจสอบให้แน่ใจว่าสกรูทั้งหมดแน่นและตำแหน่งหัวฉีด/ลิ้นปีกผีเสื้อถูกต้อง

5. การตอบสนองช้าหรือการทำงานที่เฉื่อย – ทำความสะอาดตัวจำกัดในห้องไดอะแฟรม ตรวจสอบหัวฉีด/ลิ้นปีกผีเสื้อเพื่อความเสียหาย ตรวจสอบการรั่วไหลของอากาศ ตรวจสอบการติดตั้งสปริงป้อนกลับ และยืนยันว่าแรงดันลมเข้าเพียงพอและอัตราการไหลของตัวควบคุมแรงดันเพียงพอ

6. สัญญาณป้อนกลับไม่เสถียร – ตรวจสอบเซ็นเซอร์ตรวจจับการเคลื่อนที่และสายเคเบิลเชื่อมต่อเพื่อการเชื่อมต่อที่หลวมหรือเสียหาย และยืนยันว่าแรงดันลมเข้ามีความเสถียร

7. การสอบเทียบอัตโนมัติไม่เสร็จสมบูรณ์ – ตรวจสอบการเคลื่อนที่ของแอคทูเอเตอร์ แรงดันลมเข้า และว่าเซ็นเซอร์ตรวจจับการเคลื่อนที่แบบไม่สัมผัสอยู่ในตำแหน่งที่ถูกต้อง ตรวจสอบว่าไม่มีการติดขัดทางกล

8. การรั่วไหลของอากาศหรือแรงดันตก – ตรวจสอบการเชื่อมต่อแหล่งจ่ายลม รีเลย์ และท่อแอคทูเอเตอร์เพื่อการรั่วไหล ตรวจสอบว่าแรงดันลมเข้าอยู่ระหว่าง 1.4 ถึง 7 บาร์

9. น้ำเข้าสู่เปลือกหุ้ม – ตรวจสอบซีลฝาครอบ ต่อมสายเคเบิล และกล่องขั้ว ตรวจสอบความสมบูรณ์ของ IP66 / NEMA 4X

10. การสื่อสาร HART ไม่ต่อเนื่อง – ตรวจสอบการเดินสายลูป การป้องกัน การสิ้นสุด และที่อยู่ของอุปกรณ์ HART ตรวจสอบการรวม DTM/EDD กับระบบควบคุม

รุ่นที่ใช้แทน

1. Samson TROVIS 3730-3

2. Samson 3730-6 (อัปเกรดพร้อมเซ็นเซอร์วัดแรงดัน)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

หมายเหตุการเลือก: ตรวจสอบความเข้ากันได้ของหน้าแปลนติดตั้ง ช่วงการเคลื่อนที่ของแอคทูเอเตอร์ ประเภทสัญญาณอินพุต โปรโตคอลการสื่อสาร แรงดันลมเข้า และการป้องกันเปลือกหุ้มก่อนที่จะแทนที่รุ่น 3730-3 ออกแบบมาสำหรับแอคทูเอเตอร์แบบนิวแมติกตำแหน่งเดี่ยวหรือตำแหน่งคู่ และสามารถใช้แทนที่ตัวกำหนดตำแหน่งแบบแอนะล็อกรุ่นเก่าได้โดยตรง TROVIS 3730-3 เป็นอุปกรณ์ทดแทนที่กำหนดไว้ เนื่องจาก 3730-3 จะเลิกผลิตในอนาคตอันใกล้
