เครื่องตั้งตําแหน่งวาล์วปรับระดับความสามารถสูง SIL 2 เครื่องตั้งตําแหน่งวาล์วปรับระดับความสามารถปัญญาสําหรับการควบคุมที่ฉลาด

ภาพรวมสินค้า

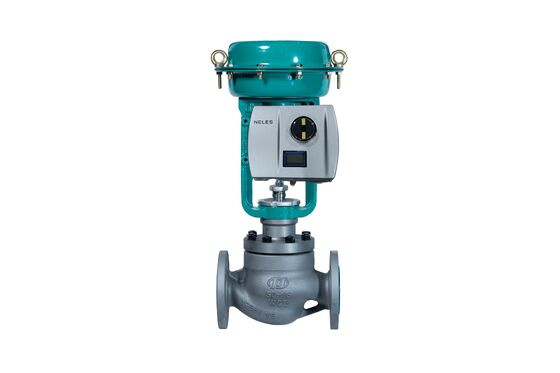

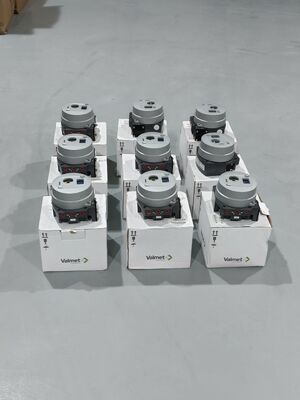

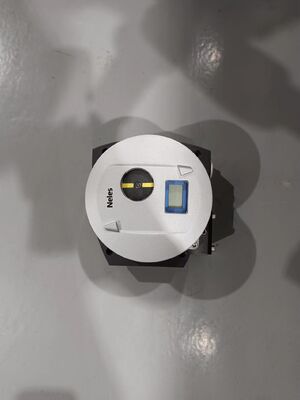

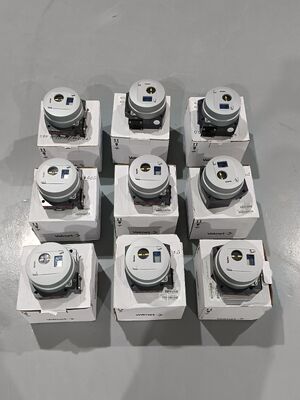

The Neles ND9000 Intelligent Valve Positioner is a microcontroller-based valve controller that receives a 4-20 mA DC control signal or fieldbus communication and converts it into a proportional pneumatic output to drive either single-acting or double-acting actuators, สนับสนุนทั้งสายและการใช้งานวาล์วหมุนระบบการวัดตําแหน่งที่ไม่สัมผัสของมันกําจัดการสกัดล้างทางเครื่องกลและทําให้การติดตั้งง่ายขึ้นบนตัวขับเคลื่อนใด ๆ ที่มีความสามารถในการติดตั้ง VDI / VDE 3845 หรือ IEC 60534-6อินเตอร์เฟซผู้ใช้งานท้องถิ่นที่มีการเลือกภาษาทําให้การตั้งค่าและการปรับขนาดรวดเร็ว และอุปกรณ์เดียวกันสามารถใช้ได้สําหรับวาล์วเส้นและหมุนลดคลังอะไหล่อุปกรณ์นี้รองรับตัวเลือกการสื่อสารที่สามารถแลกเปลี่ยนได้ เช่น HART 6 หรือ 7, FOUNDATION Fieldbus และ Profibus PA ทําให้การปรับปรุงง่ายโดยการเปลี่ยนบอร์ดสื่อสารสวิทช์ขีดจํากัดและตัวส่งตําแหน่ง (ใน HART เท่านั้น) ให้การตอบสนองตําแหน่งของวาล์วโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติมND9000 ได้รับการรับรอง SIL 2 จาก TÜV ตาม IEC 61508 ทําให้เหมาะสําหรับการใช้งานที่เกี่ยวข้องกับความปลอดภัยมันเข้ากันได้กับตัวควบคุมและอุปกรณ์ป้องกันไฟฟ้าที่มีอยู่อินเตอร์เฟสผู้ใช้งานท้องถิ่น รวมถึงการสนับสนุน DTM/EDD ทําให้สามารถใช้งานและการตั้งค่าอย่างรวดเร็วได้ทั้งในท้องถิ่นหรือจากสถานที่ห่างไกล โดยใช้เครื่องมือจัดการทรัพย์สิน DCS

กล่องถูกสร้างขึ้นจากเหล็กสแตนเลสอลูมิเนียม anodized และพอลิเมอร์ประกอบ หรือ optional เต็มสแตนเลสเหล็ก, ให้ความคุ้มกัน IP66 และ NEMA 4X ต่อฝุ่น,และบรรยากาศที่กัดสนองระยะอุณหภูมิการทํางานแบบมาตรฐานคือ -40 °C ถึง +85 °C โดยมีรุ่นแอร์คติกขยายการทํางานลงถึง -53 °C ระยะความดันการให้บริการคือ 0.14 ถึง 0.8 MPa (1.4 ถึง 8 บาร์)และ ND9000 ให้บริการพลังงานและการใช้อากาศที่ต่ํา สําหรับการลดต้นทุนการครอบครองทั้งหมดเครื่องวางตําแหน่งมีพอร์ตฟอยล์การรับรองที่ครบวงจรรวมถึง ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,และการอนุมัติ NEPSI สําหรับการใช้งานที่มีความปลอดภัยและกันระเบิดมันถูกนําไปใช้อย่างแพร่หลายในด้านน้ํามันและก๊าซ, การแปรรูปเคมี, การชําระ, การผลิตพลังงาน, การบําบัดน้ํา, ผงและกระดาษ, และการควบคุมกระบวนการอุตสาหกรรมทั่วไปND9000 สามารถบูรณาการกับระบบ DCS ทั้งหมด, และสถาปัตยกรรมเปิดของมันทําให้การเชื่อมต่อฟรีกับซอฟต์แวร์และฮาร์ดแวร์จากผู้ผลิตที่หลากหลายผ่านเทคโนโลยี FDT และ EDDการวินิจฉัยที่ดีกว่า, และการออกแบบแบบโมดูลที่มีความมั่นคงในอนาคตทําให้ ND9000 เป็นทางเลือกที่น่าเชื่อถือสําหรับการทําตัวอัตโนมัติของวาล์ว, ประสิทธิภาพของโรงงาน, และการบํารุงรักษาแบบคาดการณ์.

รายละเอียดเทคนิค

อุตสาหกรรมการใช้งาน

1. การแปรรูปน้ํามันและก๊าซ

2. โรงงานเคมีและปิโตรเคมี

3. การผลิตพลังงาน

4. การบําบัดน้ําและน้ําเสีย

5. โรงงานผลิตผงและกระดาษ

6. การปรับความดันในการปรับปรุงและท่อ

7. การผลิตยา

8. การทําเหมืองแร่และการแปรรูปโลหะ

อุตสาหกรรมเหล่านี้ต้องการการตั้งตําแหน่งวาล์วที่แม่นยํา การสื่อสารที่น่าเชื่อถือ และความสามารถในการวินิจฉัยที่ก้าวหน้า เพื่อรักษาประสิทธิภาพและความปลอดภัยในการผลิตND9000 เหมาะสมสําหรับการใช้งานที่ผลการควบคุมเทียบฐานบนวาล์วหมุนและเส้นตรงมีความสําคัญเช่น การควบคุมการไหลและความดันแบบอัตโนมัติ การอัตโนมัติวาล์วด้านบนและด้านกลางของน้ํามันและก๊าซ การผลิตชุดเคมีและปิโตรเคมีและกระบวนการต่อเนื่องระบบควันและระบบบริการในโรงไฟฟ้าเทคโนโลยีการวัดตําแหน่งโดยไม่ต้องสัมผัสยืดอายุการใช้งานและเหมาะสมสําหรับ Neles และเครื่องขับเคลื่อนอากาศจากผู้บริการที่ไม่จํากัดด้วยการสื่อสาร HART หรือ Fieldbus และการวินิจฉัยวาล์วออนไลน์, ผู้ประกอบการสามารถเข้าถึงข้อมูลสภาพของวาล์ว, แนวโน้มการทํางาน, และเตือนการวินิจฉัยโดยไม่ต้องเข้าพื้นที่อันตราย, ปรับปรุงความปลอดภัยและทําให้การบํารุงรักษาแบบคาดการณ์

ปัญหาทั่วไป

1. เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า ✓ ตรวจสอบวงจร 4-20 mA เพื่อความต่อเนื่อง ตรวจสอบว่าแหล่งไฟฟ้าสามารถให้พลังงานอย่างน้อย 3.6 mAและยืนยันว่าความดันปลายทางตอบสนองความดันความสอดคล้องที่ต้องการ.

2. วาล์วไม่กระแทกกับการเปลี่ยนแปลงจุดตั้งค่า ̇ ตรวจสอบการเชื่อมต่อปนูเมติกและความดันอาหาร; ยืนยันว่าสัญญาณเข้าที่ถูกต้องกําลังถึงเครื่องมือและการปรับระดับได้เสร็จสิ้น.

3. การแสดงภาพในท้องถิ่นไม่ทํางาน ✓ ตรวจสอบไฟฟ้าและตรวจสอบว่าการเชื่อมต่อปลายทางปลอดภัยหรือไม่

4. การปรับระดับอัตโนมัติไม่เสร็จสิ้น ✓ ตรวจสอบการเคลื่อนที่ของตัวขับเคลื่อน ความดันของอุปทาน และการตั้งเซ็นเซอร์ตําแหน่งที่ไม่สัมผัสอย่างถูกต้อง; ตรวจสอบว่าไม่มีการผูกเชือกกล

5. กลับตําแหน่งไม่ถูกต้อง ✓ ตรวจสอบสวิตช์ขีดจํากัดหรือการตั้งค่าตัวส่งตําแหน่ง และปรับระดับเครื่องตั้งตําแหน่งใหม่ โดยใช้อินเตอร์เฟซท้องถิ่นหรือซอฟต์แวร์ DTM/EDD

6. การรั่วไหลของอากาศหรือความดันลดลง 检查空气供应连接, 继电器, และท่อการดําเนินการเพื่อตรวจสอบการรั่วไหล; ตรวจสอบความดันของอากาศระหว่าง 1.4 และ 8 bar และคุณภาพของอากาศที่เหมาะสม

7. วาล์วติดหรือโซเลนอยด์ติด ✅ดําเนินการทดสอบการวินิจฉัยวาล์วออนไลน์เพื่อระบุการขัดแย้งการประกอบของวาล์ว, ปัญหาสปริงของตัวขับเคลื่อน, หรือปัญหาหม้อ; รีวิวแนวโน้มการวินิจฉัยที่เก็บไว้

8. การขัดแย้งที่เกินระดับของวัลล์ว ✓ ทําการวิเคราะห์การขัดแย้งทางการวินิจฉัยและเปรียบเทียบกับระดับเบอร์ลีน; ตรวจสอบสภาพการบรรจุและฐาน; ตรวจสอบจํานวนวงจรและข้อมูลลายเซ็นต์

9. การเข้าของความชื้นเข้าไปในห้องพัก ✅ ตรวจสอบเครื่องปิดปิด, กรดสายเคเบิล, และกล่องปลาย; ตรวจสอบความสมบูรณ์แบบ IP66 / NEMA 4X

10. การสื่อสารระยะสั้น ✓ ตรวจสอบสายไฟวงจร, การป้องกัน, การปิด, และที่อยู่ของอุปกรณ์; ตรวจสอบการบูรณาการ DTM/EDD กับระบบควบคุม

รูปแบบสํารอง

1. Neles ND7000 ซีรี่ย์

2. Neles ND9100 ซีรี่ย์

3. Neles ซีรีย์ ND9200

4. Neles ซีรีย์ ND9300

5. Neles ND9400 ซีรี่ย์

6. ฟิเชอร์ DVC6200

7. Fisher DVC2000

8. ซัมสัน ทรอวิส ซีรี 3730

9. เมซอนีลาน SVI II AP

10. Flowserve โลจิกซ์ 520MD

หมายเหตุการคัดเลือก: ตรวจสอบความเหมาะสมของแผ่นขัดการติดตั้ง ระยะการเคลื่อนที่ของตัวขับเคลื่อน ประเภทสัญญาณเข้า โปรโตคอลการสื่อสาร ความดันการให้อาหาร และการป้องกันห้องพัก ก่อนเปลี่ยนรุ่นND9000 ได้ถูกออกแบบมาสําหรับเครื่องขับเคลื่อนปนูเมติกที่มีการกระทําเพียงครั้งเดียวหรือสองครั้ง และนําเสนอชุดการติดตั้งที่เข้ากันได้อย่างสมบูรณ์แบบกับรุ่น Neles positioner ก่อนหน้านี้.
