HART สื่อสารเครื่องตั้งตําแหน่งวาล์วดิจิตอลที่มีอินเตอร์เฟซท้องถิ่นและการตรวจจับแม่เหล็กสําหรับการควบคุมเครื่องตั้งตําแหน่งวาล์วปนิวเมติก

ภาพรวมสินค้า

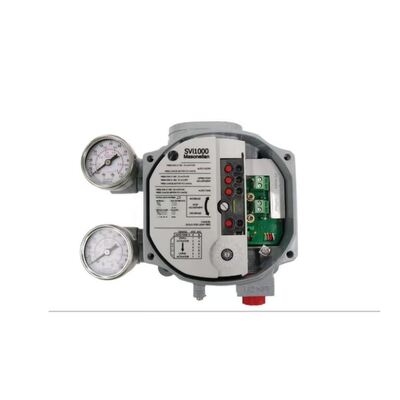

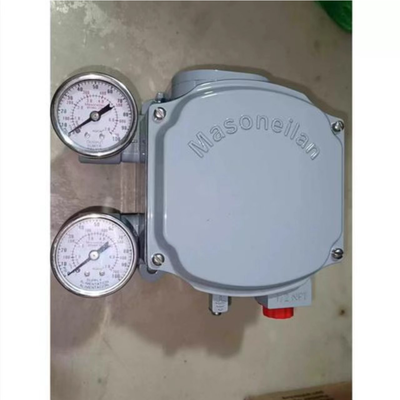

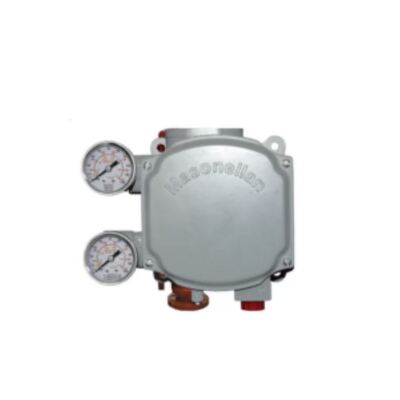

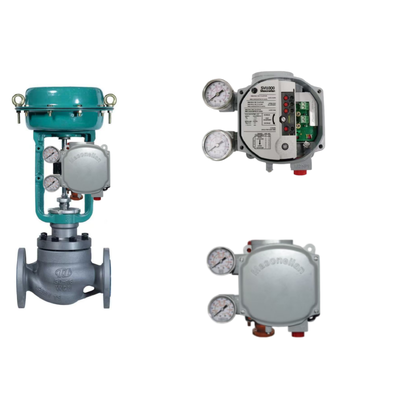

Masoneilan SVI1000 Digital Valve Positioner เป็นอุปกรณ์ที่กระชับกระชับกระชับกระจกที่ทํางานด้วยวงจรและสื่อสาร HART ที่ออกแบบสําหรับวาล์วควบคุมแบบพนูเมติกที่มีการทํางานเพียงครั้งเดียวมันรับสัญญาณควบคุม 4-20 mA DC และแปลงมันเป็นผลิตปนูเมติกสัดส่วนเพื่อขับเคลื่อนตัวขับเคลื่อนวาล์ว, ส่งการตั้งตําแหน่งของวาล์วที่แม่นยําและตอบสนองสําหรับการควบคุมกระบวนการต่อเนื่องและชุดSVI1000 ใช้เทคโนโลยีการตรวจจับตําแหน่งแม่เหล็กที่ผ่านการพิสูจน์โดยไม่ต้องสัมผัส ที่กําจัดการสกัดเครื่องจักรกลและทําให้การติดตั้งง่ายขึ้นบนเครื่องดําเนินการใด ๆ ด้วย NAMUR, IEC 60534-6-1 หรือ IEC 60534-6-2 ความสามารถการติดตั้ง อินเตอร์เฟซท้องถิ่นที่สะดวกต่อผู้ใช้กับการทํางาน "หนึ่งปุ่ม = หนึ่งฟังก์ชัน"โดยคลื่นควบคุมส่วนใหญ่จะพร้อมสําหรับการทํางานในเวลาไม่เกิน 5 นาทีอุปกรณ์รองรับการสื่อสาร HART รีวิชั่น 5 หรือ รีวิชั่น 7 สามารถเลือกสนามได้. สวิตช์ที่ติดตั้งในระบบแข็งให้ผลตอบสนองตําแหน่งของวาล์วโดยไม่ต้องมีอุปกรณ์เสริมการประกันผลประกอบการที่สม่ําเสมอระหว่างประเภทตัวขับเคลื่อนที่แตกต่างกันเนื่องจาก SVI1000 ใช้พลังงานแบบลุป โดยไม่ต้องใช้พลังงานภายนอก การติดตั้งง่ายขึ้น และค่าใช้จ่ายในการเชื่อมต่อลดลง.

กล่องถูกสร้างขึ้นจากอะลูมิเนียมที่มีปริมาณทองแดงต่ํา ด้วยการเคลือบพอลิอุเรธานสีเทาบนพริมเมอร์เอพอ๊อกซี่ ให้ความคุ้มกัน IP66 และ NEMA 4X ต่อฝุ่น น้ําและบรรยากาศที่กัดสนองระยะอุณหภูมิการทํางานคือ -40 ถึง + 85 °C (-40 ถึง + 185 °F) ความชื้นสัมพันธ์ 10% ถึง 95% ไม่หมักระยะความดันการให้อากาศคือ 20 ถึง 100 psi (1.4 ถึง 7 บาร์) และการให้อากาศต้องแห้ง อากาศที่กรอง 5 ไมครอนต่อ ISA S73. SVI1000 มีการรับรองที่ครบถ้วนรวมทั้ง ATEX, FM, IEC, CSA และ CE, พร้อมการอนุมัติที่ปลอดภัยและไม่จุดไฟ (พลังงานจํากัด) สําหรับการใช้ในพื้นที่อันตรายมันถูกนําไปใช้อย่างกว้างขวางในการผลิตพลังงาน การชําระน้ํามัน การผลิตปิโตรเคมี การผลิตน้ํามันและก๊าซในระยะกลางและระยะต้น การรักษาน้ํา และการควบคุมกระบวนการอุตสาหกรรมทั่วไป. เซ็นเซอร์การเดินทางที่ไม่สัมผัสทําให้การตั้งตําแหน่งที่แม่นยําและการทํางานที่ไม่ต้องบํารุงรักษาและเครื่องตั้งตําแหน่งสามารถบูรณาการกับระบบควบคุมชั้นนํา ผ่านเทคโนโลยี HART eDDL และ FDT-DTMการผสมผสานขนาดเล็ก, การปรับปรุงพื้นที่, การสื่อสารดิจิตอลและความต้องการในการบํารุงรักษาที่ต่ําทําให้ SVI1000 เป็นทางเลือกที่เชิงปฏิบัติการและเชื่อถือได้สําหรับการทํางานของแวลล์และประสิทธิภาพของโรงงาน.

รายละเอียดเทคนิค

อุตสาหกรรมการใช้งาน

1. การผลิตพลังงาน

2. การชําระน้ํามันและก๊าซ

3. การแปรรูปปิโตรเคมี

4. ด้านกลางและด้านบนของน้ํามันและก๊าซ

5. การบําบัดน้ําและน้ําเสีย

6. การแปรรูปทางเคมี

7. โรงงานผลิตผงและกระดาษ

8. การควบคุมกระบวนการอุตสาหกรรมทั่วไป

อุตสาหกรรมเหล่านี้ต้องการตําแหน่งวาล์วที่แม่นยํา การสื่อสารที่น่าเชื่อถือ และการดําเนินงานที่มีการบํารุงรักษาที่ต่ํา เพื่อรักษาประสิทธิภาพการผลิตและความปลอดภัยSVI1000 เหมาะสําหรับการใช้งานที่ขนาดเล็ก, การปรับปรุงพื้นที่ที่เรียบง่ายและการใช้งานอย่างรวดเร็วเป็นสิ่งสําคัญ เช่น แพ็คเกจที่ติดอยู่บนสกิดและการปรับปรุงเครื่องวางตําแหน่งไฟฟ้าปนูเมติกเก่าระบบการตอบสนองแม่เหล็กที่ไม่สัมผัส ลดความซับซ้อนในการติดตั้งและเป็นที่เหมาะสมสําหรับตัวขับเคลื่อนปนูเมติกการกระทําเดียวที่มีการติดตั้ง NAMURผู้ประกอบการสามารถเข้าถึงข้อมูลสภาพของวาล์วและการแจ้งเตือนทางการวินิจฉัย โดยไม่ต้องเข้าไปในพื้นที่อันตรายการปรับปรุงความปลอดภัยและลดการเผชิญกับสภาพแวดล้อมอันตราย

ปัญหาทั่วไป

1. เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า ✓ ตรวจสอบวงจร 4-20 mA เพื่อความต่อเนื่อง ตรวจสอบว่าแหล่งสามารถให้พลังงาน 20 mA และยืนยันว่าความกระหน่ําของปลายทางอย่างน้อย 9 VDC ที่ 20 mA

2. วาล์วไม่กระแทกกับการเปลี่ยนแปลงค่าตั้งค่า ̇ ตรวจสอบการเชื่อมต่อปนูเมติกและความดันอาหาร; ยืนยันว่าสัญญาณเข้าที่ถูกต้องกําลังถึงเครื่องมือ

3. จุดแสดงไฟ LED ท้องถิ่นไม่ทํางาน ✓ ตรวจสอบไฟฟ้าและตรวจสอบว่าเชื่อมต่อปลายทางปลอดภัยหรือไม่

4. การปรับอัตโนมัติไม่สามารถเสร็จสิ้นได้ ✓ ตรวจสอบการเคลื่อนที่ของตัวขับเคลื่อน ความดันของอุปกรณ์และการตั้งผลตอบสนองแม่เหล็กให้ถูกต้อง; ตรวจสอบว่าไม่มีการผูกพันทางกล

5. การตอบสนองตําแหน่งไม่ถูกต้อง ✓ ตรวจสอบจุดการทํางานของสวิตช์สเตดสเตด และปรับขนาดเครื่องตั้งตําแหน่งใหม่โดยใช้อินเตอร์เฟซท้องถิ่น

6. การรั่วไหลของอากาศหรือความดันลดลง ตรวจสอบการเชื่อมต่อการให้อากาศ, รีเล่, และท่อการดําเนินการสําหรับการรั่วไหล; ตรวจสอบความดันการให้อากาศเพียงพอและสะอาด

7. วาล์วติดหรือโซเลโนอิดติด ลงการทดสอบการวินิจฉัยเพื่อระบุการขัดแย้งของวัลล์มอนสเต็ป, ปัญหาสปริงของตัวขับเคลื่อน, หรือปัญหาของหม้อ

8. การขัดแย้งที่เกินระดับของวัลล์มมอนสเต็ป ∙ ทําการวิเคราะห์การขัดแย้งทางการวินิจฉัยและเปรียบเทียบกับระดับพื้นฐาน; ตรวจสอบสภาพการบรรจุและฐาน

9. การเข้าของความชื้นเข้าไปในห้องพัก ✅ ตรวจสอบเครื่องปิดปิด, กรดสายเคเบิล, และกล่องปลาย; ตรวจสอบความสมบูรณ์แบบ IP66 / NEMA 4X

10. การสื่อสาร HART ช่วงต่อช่วง ✓ ตรวจสอบสายไฟวงจร, การป้องกัน, การสิ้นสุด, และที่อยู่ของอุปกรณ์ HART

รูปแบบสํารอง

1. เมซอนีลาน SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (กองทุนสนาม)

4. Fisher DVC2000

5. ฟิเชอร์ DVC6200

6. Neles ND9000 ซีรี่ย์

7. ซัมสัน ทรอวิส ซีรี 3730

8. Flowserve โลจิกซ์ 520MD

9. ฟ็อกซ์โบโร SRD911

10. Rotork YTC ซีรี่ย์

หมายเหตุการคัดเลือก: ตรวจสอบความเหมาะสมของแผ่นขัดการติดตั้ง ระยะการเคลื่อนที่ของตัวขับเคลื่อน ประเภทสัญญาณเข้า โปรโตคอลการสื่อสาร ความดันการให้อาหาร และการป้องกันห้องพัก ก่อนเปลี่ยนรุ่นSVI1000 ได้ถูกออกแบบมาสําหรับเครื่องขับเคลื่อนปนูเมติกที่มีการกระทําเพียงครั้งเดียว และสามารถใช้เป็นตัวแทนโดยตรงของเครื่องวางตําแหน่งไฟฟ้าปนูเมติกเก่า.
