มาโซนีแลน SVI1000 Magnetic Valve Positioner พร้อม Local Interface และโครงอะลูมิเนียมอัลลอยด์สำหรับการควบคุมวาล์ว

ภาพรวมผลิตภัณฑ์

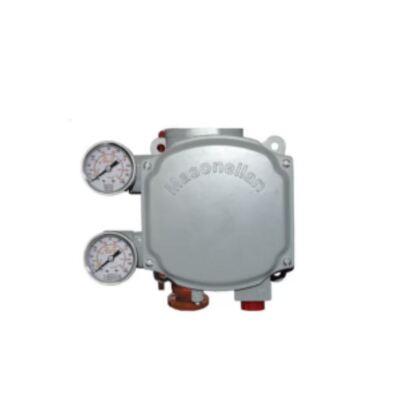

เครื่องกำหนดตำแหน่งวาล์วดิจิทัล Masoneilan SVI1000 เป็นเครื่องมือขนาดกะทัดรัดที่ใช้พลังงานจากลูปและสื่อสารผ่าน HART ออกแบบมาสำหรับวาล์วควบคุมแบบนิวแมติกแบบทำงานเดี่ยว รับสัญญาณควบคุม 4-20 mA DC และแปลงเป็นเอาต์พุตแบบนิวแมติกที่ได้สัดส่วนเพื่อขับเคลื่อนตัวกระตุ้นวาล์ว ให้การกำหนดตำแหน่งวาล์วที่แม่นยำและตอบสนองสำหรับการควบคุมกระบวนการแบบต่อเนื่องและแบบแบทช์ SVI1000 ใช้เทคโนโลยีการตรวจจับตำแหน่งแบบไม่สัมผัสด้วยแม่เหล็กที่ได้รับการพิสูจน์แล้ว ซึ่งช่วยลดการสึกหรอทางกลและทำให้การติดตั้งบนตัวกระตุ้นใดๆ ที่มีความสามารถในการติดตั้ง NAMUR, IEC 60534-6-1 หรือ IEC 60534-6-2 ง่ายขึ้น อินเทอร์เฟซท้องถิ่นที่ใช้งานง่ายพร้อมการทำงาน "ปุ่มเดียว = ฟังก์ชันเดียว" ช่วยให้ตั้งค่าและปรับเทียบได้อย่างรวดเร็ว โดยวาล์วควบคุมส่วนใหญ่พร้อมใช้งานภายในเวลาไม่ถึงห้านาที. เครื่องมือรองรับการสื่อสาร HART revision 5 หรือ revision 7 ซึ่งเลือกได้ในสนาม ทำให้สามารถเข้าถึงข้อมูลสภาพวาล์วและการแจ้งเตือนการวินิจฉัยจากระยะไกลได้. สวิตช์โซลิดสเตตในตัวให้การตอบสนองตำแหน่งวาล์วโดยไม่ต้องใช้อุปกรณ์เพิ่มเติม ฟังก์ชันการปรับแต่งอัตโนมัติจะกำหนดพารามิเตอร์การควบคุมตำแหน่งวาล์วที่เหมาะสมที่สุด เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในตัวกระตุ้นประเภทต่างๆ เนื่องจาก SVI1000 ใช้พลังงานจากลูปโดยไม่ต้องใช้พลังงานภายนอก การติดตั้งจึงง่ายขึ้นและลดต้นทุนการเดินสาย.

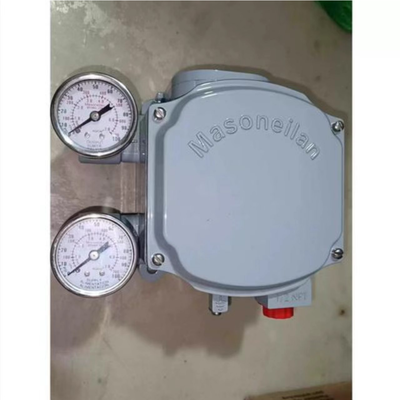

ตัวเครื่องทำจากอะลูมิเนียมที่มีทองแดงต่ำเคลือบด้วยโพลียูรีเทนสีเทาบนไพรเมอร์อีพ็อกซี่ ให้การป้องกัน IP66 และ NEMA 4X ต่อฝุ่น การบุกรุกของน้ำ และบรรยากาศที่กัดกร่อน. ช่วงอุณหภูมิการทำงานคือ -40 ถึง +85°C (-40 ถึง +185°F) โดยมีความชื้นสัมพัทธ์ 10% ถึง 95% ไม่ควบแน่น. ช่วงแรงดันอุปทานคือ 20 ถึง 100 psi (1.4 ถึง 7 bar) และแหล่งจ่ายอากาศต้องเป็นอากาศแห้ง กรอง 5 ไมครอน ตามมาตรฐาน ISA S7.3. SVI1000 ได้รับการรับรองที่ครอบคลุม รวมถึง ATEX, FM, IEC, CSA และ CE พร้อมการอนุมัติแบบป้องกันการระเบิด (intrinsically safe) และแบบไม่ก่อให้เกิดประกายไฟ (energy limited) สำหรับการใช้งานในพื้นที่อันตราย. มีการใช้งานอย่างแพร่หลายในโรงไฟฟ้า การกลั่น ปิโตรเคมี น้ำมันและก๊าซกลางน้ำและต้นน้ำ การบำบัดน้ำ และการควบคุมกระบวนการอุตสาหกรรมทั่วไป. เซ็นเซอร์การเคลื่อนที่แบบไม่สัมผัสช่วยให้กำหนดตำแหน่งได้อย่างแม่นยำและไม่ต้องบำรุงรักษา และเครื่องกำหนดตำแหน่งสามารถรวมเข้ากับระบบควบคุมชั้นนำผ่านเทคโนโลยี HART eDDL และ FDT-DTM การผสมผสานระหว่างขนาดที่กะทัดรัด การกำหนดค่าเฉพาะที่ การสื่อสารดิจิทัล และความต้องการการบำรุงรักษาต่ำ ทำให้ SVI1000 เป็นตัวเลือกที่ใช้งานได้จริงและเชื่อถือได้สำหรับการทำงานอัตโนมัติของวาล์วและประสิทธิภาพของโรงงาน

ข้อมูลจำเพาะทางเทคนิค

อุตสาหกรรมที่ใช้งาน

1. การผลิตไฟฟ้า

2. การกลั่นน้ำมันและก๊าซ

3. การแปรรูปปิโตรเคมี

4. น้ำมันและก๊าซกลางน้ำและต้นน้ำ

5. การบำบัดน้ำและน้ำเสีย

6. การแปรรูปเคมี

7. โรงงานเยื่อกระดาษและกระดาษ

8. การควบคุมกระบวนการอุตสาหกรรมทั่วไป

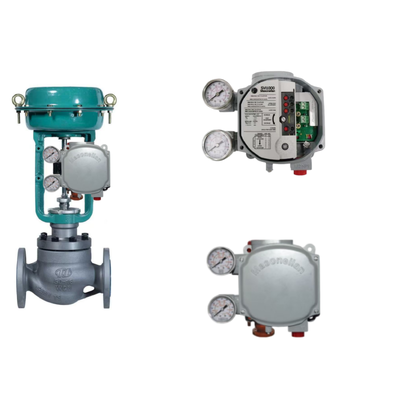

อุตสาหกรรมเหล่านี้ต้องการการกำหนดตำแหน่งวาล์วที่แม่นยำ การสื่อสารที่เชื่อถือได้ และการทำงานที่ต้องการการบำรุงรักษาต่ำ เพื่อรักษาประสิทธิภาพการผลิตและความปลอดภัย SVI1000 เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการขนาดที่กะทัดรัด การกำหนดค่าเฉพาะที่ง่าย และการเริ่มใช้งานที่รวดเร็ว เช่น ชุดอุปกรณ์ที่ติดตั้งบนสกี และการปรับปรุงเครื่องกำหนดตำแหน่งอิเล็กโทรนิวแมติกแบบเก่า. ระบบตอบสนองด้วยแม่เหล็กแบบไม่สัมผัสช่วยลดความซับซ้อนในการติดตั้ง และเหมาะสำหรับตัวกระตุ้นแบบนิวแมติกแบบทำงานเดี่ยวที่มีการติดตั้งแบบ NAMUR ด้วยการสื่อสาร HART ผู้ปฏิบัติงานสามารถเข้าถึงข้อมูลสภาพวาล์วและการแจ้งเตือนการวินิจฉัยได้โดยไม่ต้องเข้าสู่พื้นที่อันตราย ช่วยเพิ่มความปลอดภัยและลดการสัมผัสกับสภาพแวดล้อมที่เป็นอันตราย

ปัญหาทั่วไป

1. เครื่องกำหนดตำแหน่งไม่ตอบสนองต่อสัญญาณอินพุต – ตรวจสอบลูป 4-20 mA เพื่อความต่อเนื่อง ตรวจสอบว่าแหล่งจ่ายสามารถจ่าย 20 mA ได้หรือไม่ และยืนยันว่าแรงดันขั้วต่ออย่างน้อย 9 VDC ที่ 20 mA

2. วาล์วไม่เคลื่อนที่เมื่อมีการเปลี่ยนแปลงค่าที่ตั้งไว้ – ตรวจสอบการเชื่อมต่อแบบนิวแมติกและแรงดันอุปทาน ยืนยันว่าสัญญาณอินพุตที่ถูกต้องกำลังเข้าสู่เครื่องมือ

3. จอแสดงผล LED ท้องถิ่นไม่ทำงาน – ตรวจสอบแหล่งจ่ายไฟและยืนยันว่าการเชื่อมต่อขั้วต่อแน่นหนา

4. การปรับแต่งอัตโนมัติไม่เสร็จสมบูรณ์ – ตรวจสอบการเคลื่อนที่ของตัวกระตุ้น แรงดันอุปทาน และการวางตำแหน่งการตอบสนองด้วยแม่เหล็กอย่างถูกต้อง ตรวจสอบว่าไม่มีการติดขัดทางกล

5. การตอบสนองตำแหน่งไม่ถูกต้อง – ตรวจสอบจุดทำงานของสวิตช์โซลิดสเตตและปรับเทียบเครื่องกำหนดตำแหน่งใหม่โดยใช้อินเทอร์เฟซท้องถิ่น

6. อากาศรั่วหรือแรงดันตก – ตรวจสอบการเชื่อมต่อแหล่งจ่ายอากาศ รีเลย์ และท่อตัวกระตุ้นเพื่อหารอยรั่ว ตรวจสอบว่าแรงดันอุปทานเพียงพอและสะอาด

7. วาล์วติดขัดหรือโซลินอยด์ติดขัด – เรียกใช้การทดสอบการวินิจฉัยเพื่อระบุแรงเสียดทานของชุดประกอบวาล์ว ปัญหาของสปริงตัวกระตุ้น หรือปัญหาเพลา

8. แรงเสียดทานของชุดประกอบวาล์วมากเกินไป – ดำเนินการวิเคราะห์แรงเสียดทานเพื่อการวินิจฉัยและเปรียบเทียบกับค่าพื้นฐาน ตรวจสอบสภาพซีลและก้านวาล์ว

9. ความชื้นเข้าสู่ตัวเครื่อง – ตรวจสอบซีลฝาครอบ ต่อมสายเคเบิล และกล่องขั้วต่อ ยืนยันความสมบูรณ์ของ IP66 / NEMA 4X

10. การสื่อสาร HART ไม่ต่อเนื่อง – ตรวจสอบการเดินสายลูป การป้องกัน การสิ้นสุด และที่อยู่ของอุปกรณ์ HART

รุ่นที่ใช้แทน

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Series

หมายเหตุการเลือก: ตรวจสอบความเข้ากันได้ของหน้าแปลนติดตั้ง ช่วงการเคลื่อนที่ของตัวกระตุ้น ประเภทสัญญาณอินพุต โปรโตคอลการสื่อสาร แรงดันอุปทาน และการป้องกันตัวเครื่องก่อนที่จะเปลี่ยนรุ่น SVI1000 ออกแบบมาสำหรับตัวกระตุ้นแบบนิวแมติกแบบทำงานเดี่ยว และสามารถใช้แทนที่เครื่องกำหนดตำแหน่งอิเล็กโทรนิวแมติกแบบเก่าได้โดยตรง
