ภาพรวมผลิตภัณฑ์

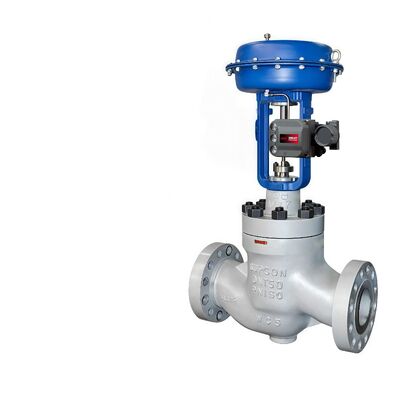

ชุดควบคุมวาล์วดิจิทัล Fisher DVC6200 มาพร้อมกับการประกอบและทดสอบจากโรงงานอย่างสมบูรณ์แบบสำหรับการควบคุมวาล์วที่แม่นยำในอุตสาหกรรมกระบวนการ มันรวมเอาตัวควบคุมวาล์วดิจิทัล ฮาร์ดแวร์สำหรับติดตั้ง ขั้วต่อสายไฟ และการตั้งค่าที่ผ่านการสอบเทียบแล้วเข้าไว้ในชุดเดียวที่ช่วยลดเวลาในการติดตั้งหน้างานได้อย่างมาก และขจัดความจำเป็นในการจับคู่ตัวควบคุม แอคทูเอเตอร์ และส่วนประกอบป้อนกลับแยกกัน DVC6200 แปลงสัญญาณอินพุตแอนะล็อก 4-20 mA DC เป็นแรงดันเอาต์พุตแบบนิวแมติกเพื่อขับเคลื่อนแอคทูเอเตอร์ และใช้โปรโตคอลการสื่อสาร HART 5 หรือ HART 7 เพื่อให้สามารถเข้าถึงข้อมูลสภาพวาล์วจากระยะไกลได้จากทุกจุดในลูป ระบบป้อนกลับประสิทธิภาพสูงแบบไร้การเชื่อมต่อช่วยขจัดหน้าสัมผัสทางกายภาพระหว่างก้านวาล์วและตัวควบคุม ซึ่งหมายความว่าไม่มีชิ้นส่วนที่สึกหรอและอายุการใช้งานของชุดประกอบจะสูงสุด ตัวควบคุมรองรับทั้งโหมดควบคุมแบบแบ่งส่วนและแบบเปิด/ปิด และเข้ากันได้กับแอคทูเอเตอร์เชิงเส้นแบบสไลด์สเตมที่มีระยะชักระหว่าง 6.35 มม. ถึง 606 มม. รวมถึงแอคทูเอเตอร์แบบหมุนควอเตอร์เทิร์นที่มีระยะชักระหว่าง 45° ถึง 180° เครื่องมือนี้ยังให้การป้อนกลับตำแหน่งผ่านทรานสมิตเตอร์ตำแหน่ง 4-20 mA ในตัว หรือสวิตช์แบบแยกส่วน ขึ้นอยู่กับการกำหนดค่า เนื่องจากเครื่องมาพร้อมกับการสอบเทียบและทดสอบจากโรงงาน ผู้ใช้จึงได้รับชุดควบคุมที่ประสานกันซึ่งช่วยลดข้อผิดพลาดในการเดินสายและลดเวลาในการเริ่มต้นใช้งาน
ตัวเรือนได้รับการออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ด้วยระดับการป้องกัน Type 4X และ IP66 ที่ทนทานต่อฝุ่น การบุกรุกของน้ำ และบรรยากาศที่กัดกร่อน ช่วงอุณหภูมิแวดล้อมในการทำงานคือ -40 ถึง +85°C พร้อมตัวเลือกอุณหภูมิสุดขั้วที่มีให้เลือกถึง -52°C สำหรับเครื่องมือที่ใช้ยางฟลูออโรซิลิโคน แรงดันอุปทานสามารถอยู่ในช่วงตั้งแต่ขั้นต่ำที่แนะนำ 0.3 บาร์เหนือความต้องการของแอคทูเอเตอร์ ไปจนถึงสูงสุด 10.0 บาร์ (145 psig) และการสิ้นเปลืองอากาศขณะทำงานคงที่ด้วยรีเลย์แบบรั่วไหลต่ำน้อยกว่า 0.056 Nm³/ชม. ที่แรงดันอุปทาน 1.4 บาร์ DVC6200 ได้รับการรับรองที่ครอบคลุม รวมถึง CSA, FM, ATEX, IECEx และการอนุมัติทางทะเลจาก Lloyd's Register, Bureau Veritas, DNV และ ABS ตัวควบคุมรองรับอากาศ ก๊าซธรรมชาติ และไนโตรเจนเป็นสื่ออุปทาน และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมน้ำมันและก๊าซ การแปรรูปสารเคมี การผลิตไฟฟ้า การบำบัดน้ำ กระดาษและเยื่อกระดาษ การทำเหมือง อาหารและเครื่องดื่ม และเภสัชกรรม การผสมผสานระหว่างการสื่อสารดิจิทัล ความสามารถในการวินิจฉัยตัวเอง การก่อสร้างแบบปิดผนึก และการติดตั้งที่ยืดหยุ่น ทำให้ชุดนี้เป็นตัวเลือกที่เชื่อถือได้สำหรับการทำงานอัตโนมัติวาล์วระยะยาวและการดำเนินงานโรงงานที่ต้องการการบำรุงรักษาต่ำ
ข้อมูลจำเพาะทางเทคนิค
รุ่น: DVC6200
ประเภทผลิตภัณฑ์: ชุดควบคุมวาล์วดิจิทัล
สัญญาณอินพุต: 4-20 mA DC, ปกติ; มีการแบ่งช่วง
โปรโตคอลการสื่อสาร: HART 5 / HART 7
แรงดันไฟฟ้าขั้นต่ำ: 9.5 VDC สำหรับการควบคุมแบบแอนะล็อก; 10 VDC สำหรับการสื่อสาร HART
แรงดันเอาต์พุตสูงสุด: 145 psig (10.0 บาร์)
สื่ออุปทาน: อากาศ / ก๊าซธรรมชาติ / ไนโตรเจน
การสิ้นเปลืองอากาศ: น้อยกว่า 0.056 Nm³/ชม. ที่ 1.4 บาร์ (20 psig)
การป้องกันตัวเรือน: Type 4X / IP66
อุณหภูมิแวดล้อม: -40 ถึง +85°C (-40 ถึง +185°F)
ตัวเลือกอุณหภูมิสุดขั้ว: -52 ถึง +85°C พร้อมยางฟลูออโรซิลิโคน
ประเภทการติดตั้ง: ติดตั้งในตัว
มาตรฐานการติดตั้ง: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
ความเข้ากันได้ของแอคทูเอเตอร์: สไลด์สเตมเชิงเส้น (ระยะชัก 6.35-606 มม.); หมุนควอเตอร์เทิร์น (45°-180°)
การป้อนกลับตำแหน่ง: ทรานสมิตเตอร์ในตัว 4-20 mA / สวิตช์แบบแยกส่วน
การวินิจฉัย: ใช่, FIELDVUE Performance Diagnostics
การรับรอง: CSA / FM / ATEX / IECEx / การอนุมัติทางทะเล
วัสดุตัวเรือน: อัลลอยด์อลูมิเนียม (มาตรฐาน) / สแตนเลส (ตัวเลือก)
น้ำหนัก: 3.5 กก. / 7.7 ปอนด์ (อลูมิเนียม); 8.6 กก. / 19 ปอนด์ (สแตนเลส)
อุตสาหกรรมที่ใช้งาน
การแปรรูปน้ำมันและก๊าซ
โรงงานเคมีและปิโตรเคมี
โรงไฟฟ้าและโรงไฟฟ้าแบบรวมวงจร
การบำบัดน้ำและน้ำเสีย
โรงงานกระดาษและเยื่อกระดาษ
การแปรรูปแร่และโลหะ
การผลิตอาหารและเครื่องดื่ม
การผลิตยา
อุตสาหกรรมเหล่านี้ต้องการการควบคุมวาล์วที่แม่นยำ การสื่อสารระยะไกลที่เชื่อถือได้ และความสามารถในการวินิจฉัยออนไลน์ DVC6200 เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับการบริการแอมโมเนียเหลว ระบบน้ำหล่อเย็นน้ำมันหล่อลื่นเครื่องกำเนิดไฟฟ้า และโรงงานแปรรูปก๊าซที่ความน่าเชื่อถือของวาล์วส่งผลโดยตรงต่อเวลาการผลิต ตัวเลือกตัวเรือนสแตนเลสทนทานต่อบรรยากาศที่กัดกร่อนซึ่งมักพบในโรงงานเคมี โรงงานกระดาษและเยื่อกระดาษ และการติดตั้งน้ำมันและก๊าซนอกชายฝั่ง ด้วยการสื่อสาร HART ผู้ปฏิบัติงานสามารถเข้าถึงข้อมูลสภาพวาล์วได้โดยไม่ต้องเข้าไปในพื้นที่อันตราย เพิ่มความปลอดภัยและลดการสัมผัสกับสภาพแวดล้อมที่เป็นอันตราย
ปัญหาทั่วไป
เครื่องมือไม่สามารถสื่อสารได้ – ตรวจสอบแหล่งจ่ายไฟที่ขั้วต่ออุปกรณ์และยืนยันว่าตรงตามข้อกำหนดแรงดันไฟฟ้าขั้นต่ำ 9.5 VDC สำหรับการควบคุมแบบแอนะล็อก หรือ 10 VDC สำหรับการสื่อสาร HART
วาล์วไม่เคลื่อนที่จาก 0 ถึง 100% เมื่อเปลี่ยนค่าที่ตั้งไว้ – ตรวจสอบการเชื่อมต่อแบบนิวแมติกและแรงดันอุปทาน; ยืนยันว่าบล็อกเอาต์พุตที่ถูกต้อง (AO หรือ DO) ถูกกำหนดค่าใน Feature Select
ค่าที่ตั้งไว้ของบล็อกทรานสดิวเซอร์ไม่อัปเดตจากบล็อก AO – เปลี่ยนโหมดบล็อกทรานสดิวเซอร์เป็น Auto และยืนยันว่าบล็อก AO ทำงานอยู่
การอ่านอินพุตแอนะล็อกไม่ตรงกับกระแสจริง – ตรวจสอบแรงดันที่ขั้ว การต่อสายไฟ และความต้านทานของลูป
วาล์วติดขัดหรือโซลินอยด์ติดขัด – เรียกใช้การทดสอบวินิจฉัย ValveLink เพื่อระบุแรงเสียดทานของชุดประกอบวาล์ว สปริงแอคทูเอเตอร์หัก หรือเพลาวาล์ว/แอคทูเอเตอร์หัก
แรงดันอุปทานต่ำหรือสูง หรือแรงดันตก – ตรวจสอบตัวควบคุมแรงดันอากาศ ตรวจสอบการรั่วไหลของอากาศภายนอกในไดอะแฟรมแอคทูเอเตอร์หรือท่อ และยืนยันว่าแรงดันอุปทานอย่างน้อย 0.3 บาร์สูงกว่าความต้องการสูงสุดของแอคทูเอเตอร์
แรงเสียดทานของชุดประกอบวาล์วมากเกินไป – ดำเนินการทดสอบวินิจฉัยเพื่อวัดปริมาณแรงเสียดทานและเปรียบเทียบกับค่าพื้นฐาน; ตรวจสอบสภาพซีลและก้านวาล์ว
การป้อนกลับตำแหน่งไม่ถูกต้อง – สอบเทียบทรานสมิตเตอร์ตำแหน่ง 4-20 mA ในตัวใหม่ หรือยืนยันการทำงานของลิมิตสวิตช์
การบุกรุกของความชื้นเข้าไปในกล่องขั้วต่อ – ตรวจสอบซีลตัวเรือน ต่อมสายเคเบิล และสลักฝาครอบ; ยืนยันความสมบูรณ์ของ IP66
การสื่อสารขาดหายบนลูป HART – ตรวจสอบการเดินสายลูป การชีลด์ การสิ้นสุด และที่อยู่ของอุปกรณ์ HART
รุ่นที่ใช้แทนกันได้
Fisher DVC6200 HC (ความจุสูง)
Fisher DVC6200 SIS (ระบบควบคุมความปลอดภัย)
Fisher DVC6200p (PROFIBUS PA)
Fisher DVC6200f (FOUNDATION Fieldbus)
Fisher DVC2000 Digital Valve Positioner
Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)
Samson TROVIS 3730 Series (3730-1/2/3/4)
Samson 3725 / 4763
Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)
Flowserve Logix 520MD / 3200MD
หมายเหตุการเลือก: ตรวจสอบความเข้ากันได้ของหน้าแปลนติดตั้ง ช่วงการเดินทางของแอคทูเอเตอร์ ประเภทสัญญาณอินพุต โปรโตคอลการสื่อสาร แรงดันอุปทาน และการป้องกันตัวเรือนก่อนที่จะเปลี่ยนรุ่น DVC6200 ได้รับการออกแบบมาสำหรับการติดตั้งที่ง่ายต่อการปรับปรุงบนแอคทูเอเตอร์แบบนิวแมติกของ Fisher และที่ไม่ใช่ Fisher ส่วนใหญ่ และการออกแบบแบบโมดูลาร์ช่วยให้สามารถเปลี่ยนส่วนประกอบที่ทำงานที่สำคัญได้โดยไม่ต้องถอดสายไฟภาคสนามหรือท่อแบบนิวแมติก
