ภาพรวมผลิตภัณฑ์

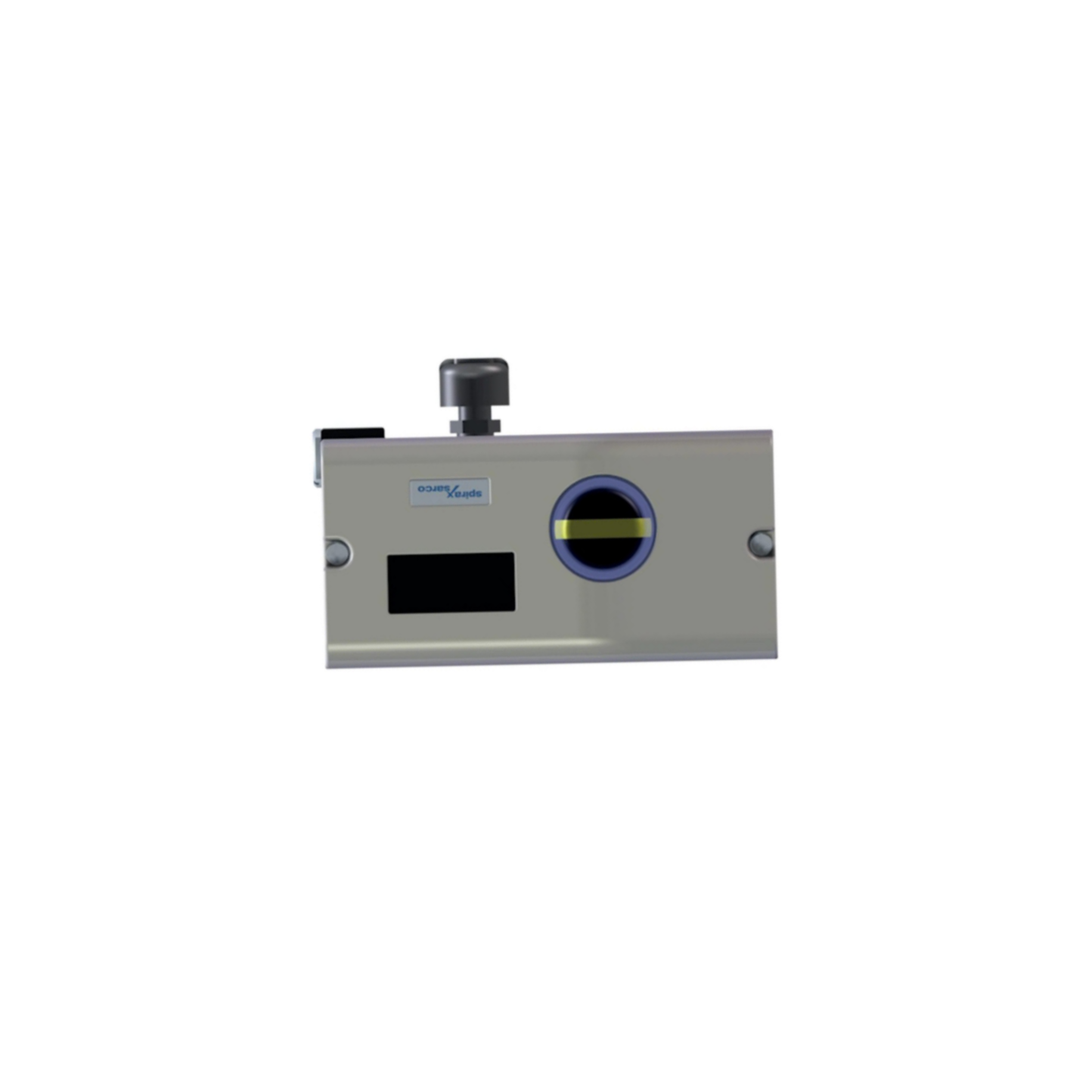

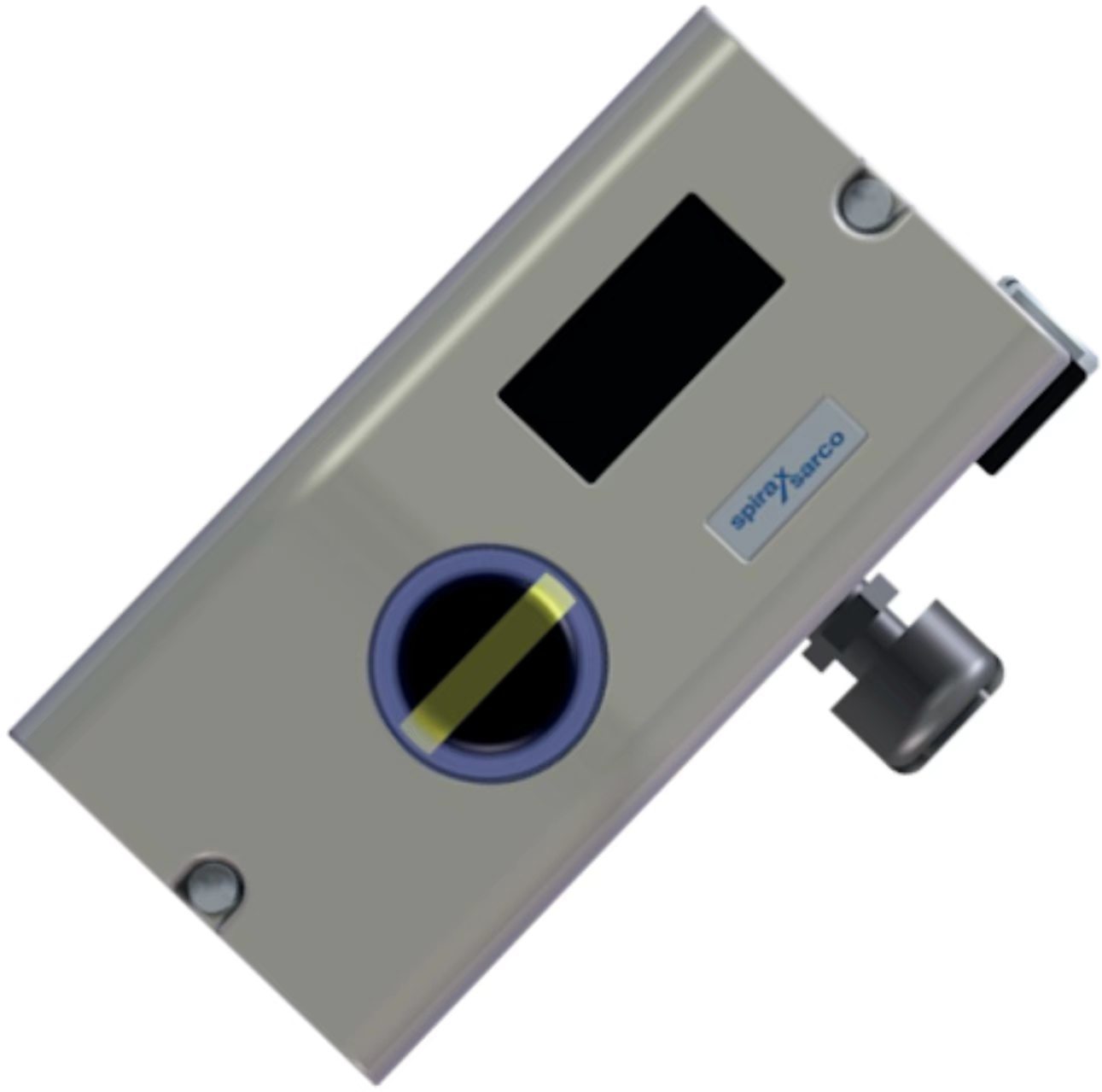

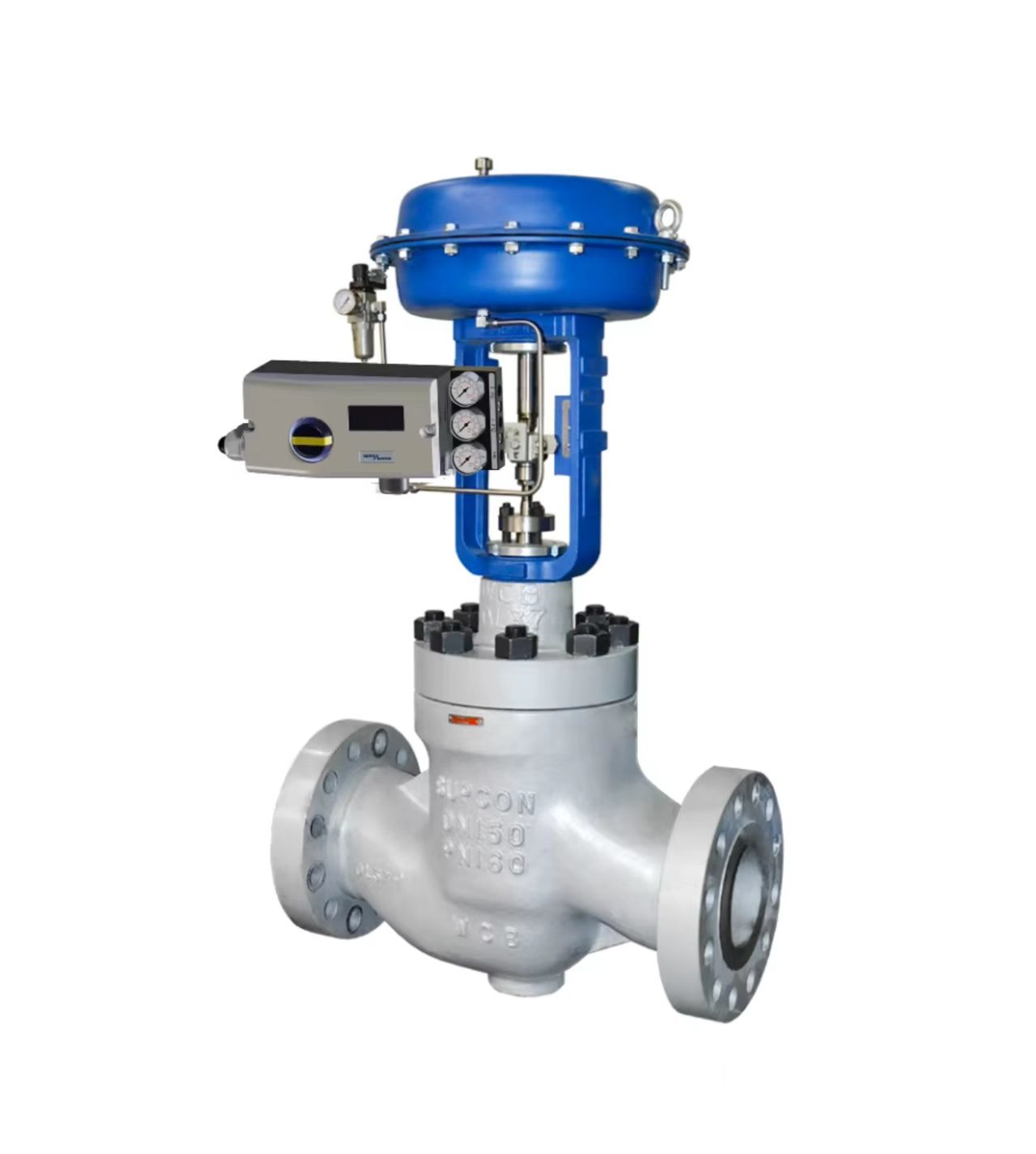

Spirax Sarco SP7 เป็นอุปกรณ์กำหนดตำแหน่งวาล์วอิเล็กโทร-นิวแมติกอัจฉริยะที่สามารถกำหนดค่าได้ด้วยระบบอิเล็กทรอนิกส์ ออกแบบมาสำหรับการติดตั้งบนแอคทูเอเตอร์แบบนิวแมติกเชิงเส้นหรือแบบหมุนที่สอดคล้องกับ NAMUR รับประกันความสัมพันธ์ที่แม่นยำระหว่างระยะชักของวาล์วและสัญญาณอินพุตทางไฟฟ้า (mA) เข้ากับอุปกรณ์กำหนดตำแหน่ง
SP7-1* มีโครงอะลูมิเนียมหล่อที่ผ่านการบำบัดสำหรับการติดตั้งภายนอก สามารถติดตั้งอุปกรณ์บนแอคทูเอเตอร์แบบนิวแมติกที่มีระยะการหมุนตั้งแต่ -57 ถึง +57 องศา หรือระยะการเคลื่อนที่เชิงเส้นตั้งแต่ -28 ถึง +28 องศา อุปกรณ์กำหนดตำแหน่งสามารถจัดหาให้พร้อมหรือไม่มีชุดติดตั้ง และพร้อมหรือไม่มีบล็อกเกจวัดแรงดัน ทำงานด้วยสัญญาณควบคุมในหน่วย mA และแรงดันอากาศจ่ายตั้งแต่ 1.4 ถึง 6 บาร์ อุปกรณ์กำหนดตำแหน่งยังสามารถใช้เพื่อย้อนกลับการทำงานของสัญญาณควบคุมได้
SP7-10 มีอินเทอร์เฟซการสื่อสารเฉพาะที่ (LCI) เป็นมาตรฐาน พร้อมโมดูลการสื่อสาร HART เสริมสำหรับการสื่อสารผ่านสัญญาณ 20mA มี HART 5 หรือ HART 7 ให้เลือก SP7-11 มีโมดูล PROFIBUS PA และ SP7-12 มีโมดูล FOUNDATION Fieldbus อินพุตดิจิทัลสามารถเปิดใช้งานฟังก์ชันระบบควบคุม และเอาต์พุตดิจิทัลจะส่งข้อความรวม (การแจ้งเตือน/ข้อผิดพลาด) SP7 เป็นหนึ่งในอุปกรณ์กำหนดตำแหน่งที่ประหยัดพลังงานมากที่สุด โดยมีการใช้ลมคงที่สูงสุด 0.015 SCFM ซึ่งมีประสิทธิภาพมากกว่าอุปกรณ์กำหนดตำแหน่งอิเล็กโทร-นิวแมติกที่คล้ายกันถึง 50 เท่า
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Spirax Sarco |
| โปรโตคอลการสื่อสาร | HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| สัญญาณอินพุต | 4-20 mA (ช่วงแยก แอมพลิจูดขั้นต่ำ 8 mA) หรือ fieldbus |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การวินิจฉัยวาล์ว; ตัวบ่งชี้การบำรุงรักษาเชิงป้องกัน |
| แรงดันจ่าย | 1.4 ถึง 6 บาร์ (20 ถึง 87 psi) |
| คุณภาพอากาศ | ISO 8573-1:2010 คลาส 3:3:3 |
| ประเภทการติดตั้ง | แอคทูเอเตอร์เชิงเส้นและแบบหมุน (NAMUR); การทำงานเดี่ยว |
| อุณหภูมิใช้งาน | -20°C ถึง +80°C (มาตรฐาน); -40°C ถึง +80°C (รุ่น T4) |
| การป้องกันตัวเรือน | IP66 |
| วัสดุตัวเรือน | อะลูมิเนียมหล่อขึ้นรูป, สีป้องกันการกัดกร่อน |
| น้ำหนัก | ประมาณ 0.78 กก. (ชุดติดตั้งเชิงเส้น); 0.4 กก. (ชุดติดตั้งแบบหมุน) |
| อิมพีแดนซ์ | สูงสุด 485 ±15 Ω (สำหรับสัญญาณอินพุต 4-20mA เท่านั้น) |
| การรับรอง | ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (จีน); NEPSI; INMETRO |
| การรับประกัน | รับประกันผู้ผลิต 3 ปี |
อุตสาหกรรมที่ใช้งาน
Spirax Sarco SP7 ใช้ในระบบควบคุมไอน้ำ, การทำความร้อนและความเย็นในกระบวนการ, สาธารณูปโภคด้านอาหารและเครื่องดื่ม, ไอน้ำสะอาดสำหรับอุตสาหกรรมยา, และการควบคุมวาล์วอุตสาหกรรมทั่วไป เหมาะสำหรับงานที่ต้องการการกำหนดตำแหน่งแบบดิจิทัลที่เชื่อถือได้และประสิทธิภาพการใช้พลังงาน อุปกรณ์กำหนดตำแหน่งสามารถใช้กับแอคทูเอเตอร์ใดก็ได้ที่สอดคล้องกับ NAMUR รวมถึงแอคทูเอเตอร์ซีรีส์ Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 และ TN2000
ปัญหาทั่วไป
อุปกรณ์กำหนดตำแหน่งไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบแรงดันอากาศจ่ายว่าอยู่ในช่วง 1.4~6 บาร์หรือไม่ ตรวจสอบการเชื่อมต่อลมว่าแน่นหนาดี ตรวจสอบคุณภาพอากาศจ่ายว่าเป็นไปตาม ISO 8573-1:2010 คลาส 3:3:3
ตำแหน่งวาล์วไม่ตรงกับสัญญาณอินพุต: ตรวจสอบการตั้งค่าเส้นโค้งลักษณะเฉพาะ ตรวจสอบว่าทิศทางการทำงานตั้งค่าถูกต้องหรือไม่ ปรับเทียบจุดศูนย์ใหม่
การตอบสนองของวาล์วช้า: ตรวจสอบแรงดันอากาศจ่ายและตัวกรอง ตรวจสอบว่าท่ออากาศจ่ายไม่ถูกจำกัด
ERROR 10 (แหล่งจ่ายไฟขัดข้อง): แหล่งจ่ายไฟขัดข้องเป็นเวลาอย่างน้อย 20 มิลลิวินาที แอคทูเอเตอร์จะเคลื่อนไปยังตำแหน่งปลอดภัย หลังจากประมาณ 5 วินาที อุปกรณ์กำหนดตำแหน่งจะรีเซ็ตโดยอัตโนมัติ
ERROR 11 (ข้อผิดพลาด RAM): แอคทูเอเตอร์จะเคลื่อนไปยังตำแหน่งปลอดภัย หลังจากประมาณ 5 วินาที อุปกรณ์กำหนดตำแหน่งจะรีเซ็ตโดยอัตโนมัติและ RAM จะถูกเริ่มต้นใหม่
SENS_ERR (เซ็นเซอร์ตำแหน่งชำรุด): เซ็นเซอร์ตำแหน่งชำรุด ติดต่อฝ่ายบริการเพื่อขอเปลี่ยน
ALARM 1 (การรั่วระหว่างอุปกรณ์กำหนดตำแหน่งและแอคทูเอเตอร์): ตรวจสอบท่อลมและข้อต่อว่ามีการรั่วหรือไม่
ALARM 2 (กระแสตั้งค่าอยู่นอกช่วง): ตรวจสอบแหล่งสัญญาณอินพุตและการเดินสาย
รุ่นทดแทน
Spirax Sarco SP7 เป็นแพลตฟอร์มอัจฉริยะรุ่นปัจจุบัน อุปกรณ์กำหนดตำแหน่งอัจฉริยะ SP8 เป็นตัวเลือกในระดับถัดไปจากสายผลิตภัณฑ์เดียวกัน นำเสนอการวินิจฉัยวาล์วขั้นสูงพร้อมการติดตามข้อมูลระยะยาวเพื่อเปรียบเทียบประสิทธิภาพวาล์วปัจจุบันกับวาล์วควบคุมใหม่ สำหรับการติดตั้งเดิม SP7 ทำหน้าที่เป็นส่วนอัปเกรดจากอุปกรณ์กำหนดตำแหน่งซีรีส์ Spirax Sarco EP5/EP6 รุ่นเก่า และอุปกรณ์กำหนดตำแหน่งแบบนิวแมติกเท่านั้น สำหรับทางเลือกของผู้จำหน่ายอื่น โปรดตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเคลื่อนที่ และโปรโตคอลการสื่อสารก่อนทำการสั่งซื้อ
