ภาพรวมผลิตภัณฑ์

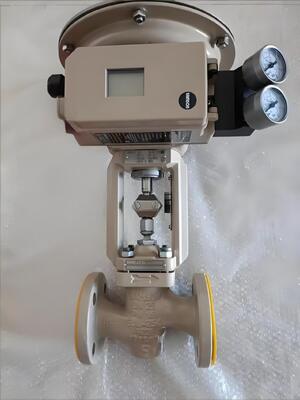

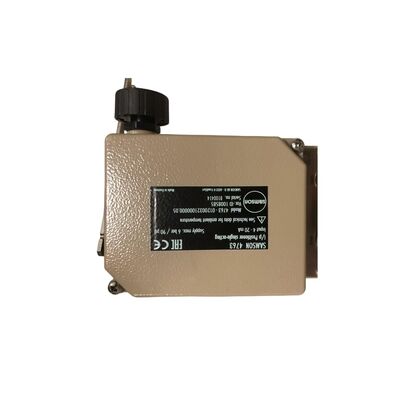

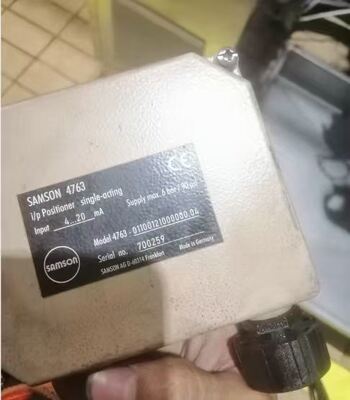

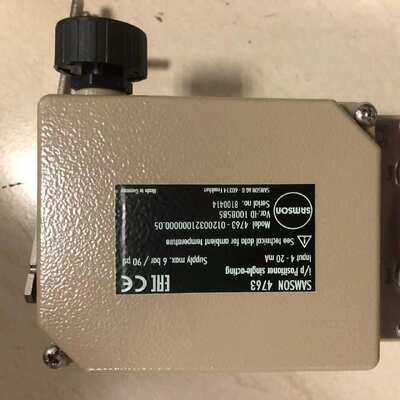

Samson 4763 เป็นอุปกรณ์กำหนดตำแหน่งแบบอิเล็กโทรนิวแมติกขนาดกะทัดรัดที่ออกแบบมาสำหรับการติดตั้งบนวาล์วควบคุมแบบนิวแมติก เป็นเครื่องมือแบบทำงานเดี่ยวที่เปรียบเทียบสัญญาณอินพุตของระบบควบคุมกับตำแหน่งก้านวาล์วจริง จากนั้นจึงส่งแรงดันนิวแมติกที่สอดคล้องกันไปยังแอคทูเอเตอร์ ตัวเรือนทำจากอะลูมิเนียมหล่อขึ้นรูป และสามารถติดตั้งยูนิตได้ในทุกทิศทางโดยไม่ได้รับผลกระทบจากการสั่นสะเทือนทางกล ทิศทางการทำงานสามารถย้อนกลับได้ในสนาม แถบสัดส่วนที่ปรับได้และความจุเอาต์พุตอากาศช่วยให้ปรับแต่งได้อย่างละเอียดสำหรับการใช้งานเฉพาะ 4763 รับอินพุตไฟฟ้า 4-20mA หรือ 1-5mA ใช้ระบบฟลอปเปอร์-หัวฉีดแบบแรงสมดุล เกจวัดแรงดันเสริมช่วยให้ตรวจสอบแรงดันอากาศจ่ายและแรงดันสัญญาณได้
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Samson |
| โปรโตคอลการสื่อสาร | HART (อุปกรณ์เสริม) |
| สัญญาณอินพุต | 4(0) ถึง 20 mA; 1 ถึง 5 mA |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ไม่มีการวินิจฉัยวาล์ว (มาตรฐาน) |
| แรงดันจ่าย | 1.4 ถึง 6 บาร์ (20 ถึง 90 psi) |
| ประเภทการติดตั้ง | แอคทูเอเตอร์เชิงเส้น, ทำงานเดี่ยว; หมุน (ผ่านอุปกรณ์เสริม) |
| ระยะเดินทางที่กำหนด | 7.5 ถึง 90 มม. |
| มุมเปิด | สูงสุด 90° |
| อุณหภูมิการทำงาน | -20 ถึง +80°C |
| การป้องกันตัวเรือน | IP 54 |
| วัสดุตัวเรือน | อะลูมิเนียมหล่อขึ้นรูป |
| การเชื่อมต่ออากาศ | G 1/4 |
| ความไว | <0.1% |
| ฮิสเทรีซิส | <0.5% |
| การป้องกันการระเบิด | ประเภท 4763-0: ไม่มี; ประเภท 4763-1: ATEX Ex ia IIC T6; ประเภท 4763-8: EEx nA |
| การรับรอง | ATEX, IECEx (ขึ้นอยู่กับรุ่น) |
| ซอฟต์แวร์การสื่อสาร | ไม่สามารถใช้งานได้ |
อุตสาหกรรมที่ใช้งาน
Samson 4763 ใช้ในอุตสาหกรรมเคมีและปิโตรเคมี, การผลิตไฟฟ้า, เยื่อกระดาษและกระดาษ, และระบบอัตโนมัติในอุตสาหกรรมทั่วไป เหมาะสำหรับการบริการแบบ throttling และการใช้งานที่ต้องการการกำหนดตำแหน่งวาล์วที่แม่นยำ การออกแบบที่กะทัดรัดและความทนทานต่อการสั่นสะเทือนทำให้เหมาะสำหรับสภาพแวดล้อมกระบวนการที่ต้องการ
ปัญหาทั่วไป
อุปกรณ์กำหนดตำแหน่งไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบแรงดันจ่ายว่าอยู่ในช่วง 1.4~6 บาร์หรือไม่ ตรวจสอบว่าการเชื่อมต่อแบบนิวแมติกแน่นหนาหรือไม่ ตรวจสอบว่าชุดหัวฉีดไม่อุดตัน
ตำแหน่งวาล์วไม่ตรงกับสัญญาณอินพุต: ตรวจสอบการตั้งค่าแถบสัดส่วน (P-band) ตรวจสอบว่าทิศทางการทำงาน (ตรงหรือย้อนกลับ) ถูกตั้งค่าอย่างถูกต้องหรือไม่ ปรับเทียบจุดศูนย์ใหม่
การทำงานผิดปกติหรือการสั่น: ตรวจสอบการรั่วไหลของอากาศในท่อและข้อต่อ ตรวจสอบแรงเสียดทานที่มากเกินไปในซีลวาล์วหรือแอคทูเอเตอร์ ตรวจสอบว่าการตั้งค่าความจุเอาต์พุตอากาศเหมาะสมหรือไม่
ข้อผิดพลาดในการปรับเทียบจุดศูนย์: จุดศูนย์อยู่นอกช่วง ตรวจสอบการติดตั้งและปรับจุดศูนย์ใหม่
แรงดันจ่ายต่ำ: ตรวจสอบว่าแรงดันจ่ายตรงตามข้อกำหนดขั้นต่ำที่ 1.4 บาร์หรือไม่ ตรวจสอบตัวควบคุมแรงดันอากาศ
รุ่นที่ใช้แทน
Samson 4763 จะเลิกผลิตในอนาคตอันใกล้ รุ่นที่ใช้แทนโดยตรงคือ TROVIS 3730-1 ซึ่งเป็นอุปกรณ์กำหนดตำแหน่งอัจฉริยะรุ่นต่อไปพร้อมการสื่อสาร HART และคุณสมบัติที่ปรับปรุงแล้ว Type 3767 ก็มีให้เลือกเป็นทางเลือกเช่นกัน 4763 เป็นรุ่นก่อนหน้าของซีรีส์ 3730 และมีความเข้ากันได้ในการติดตั้งที่คล้ายคลึงกัน สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเดินทาง และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
