ภาพรวมสินค้า

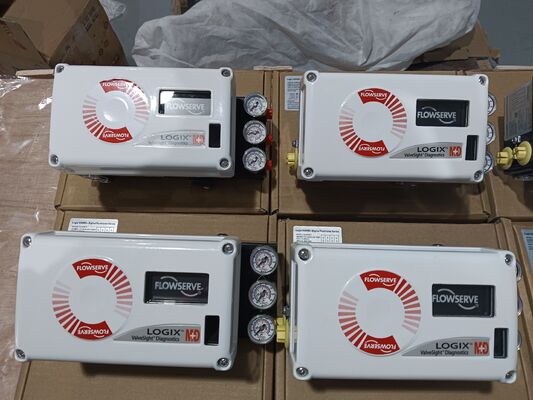

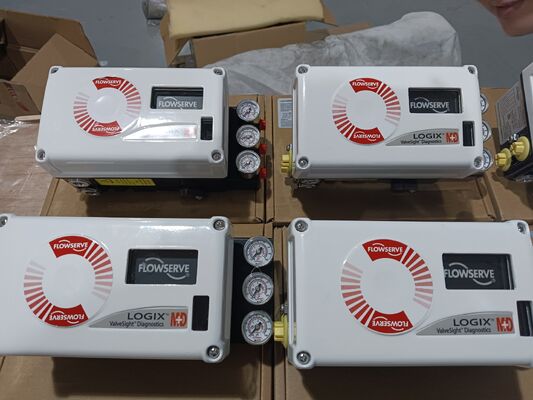

Flowserve Logix 520MD เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอลที่มีประสิทธิภาพสูงที่สื่อสารผ่าน HARTมันยอมรับสัญญาณการควบคุมสองสาย 4-20mA และส่งผลผลิตปนูเมติกที่สัดส่วนไปยังตัวดําเนินvalveหน่วยได้รับพลังงานโดยสิ้นเชิงจากสัญญาณเข้า 4-20mA และควบคุมตัวขับเคลื่อนการกระทําเดียวที่มีการติดตั้งเส้นตรงและหมุน
เครื่องตั้งตําแหน่งใช้อัลการิทึมการปรับการเพิ่มความเร็วหลายตัวแปรที่อนุญาตให้มีการเปลี่ยนแปลงขั้นตอนขนาดใหญ่ด้วยการเกินขั้นต่ําอย่างน้อย โดยยังคงความละเอียดสูงสําหรับการเปลี่ยนแปลงขั้นตอนขนาดเล็กมากขั้นตอน Auto-tune หมุนเวียนตัวขับเคลื่อนเพื่อผลิตการตอบสนองที่วัดและเลือกค่าการเพิ่มขึ้นโดยอัตโนมัติที่ปรับปรุงผลงานของตัวขับเคลื่อน. ตัวเลือกการปรับปรุงการเพิ่มความแข็งแรงสามารถปรับปรุงการเพิ่มความแข็งแรงที่คํานวณได้ต่อไป สวิตช์ DIP ง่าย ๆ จัดการโหมดการปรับปรุงและการตั้งค่าทั่วไปอื่น ๆขณะที่โปรแกรม ValveSight ให้ฟังก์ชันการวินิจฉัยมาตรฐาน.
การออกแบบให้บริการการปรับขนาดที่รวดเร็วง่ายและแม่นยํา ด้วยการปรับขนาดด้วยตนเองและการเลือกการเพิ่มปรับได้ การบริโภคอากาศในสภาพคงที่ต่ําและการออกแบบการควบคุม 2 ขั้นตอน ให้เวลาตอบสนองเร็วขึ้น และการควบคุมที่เข้มงวดกว่าหน่วยนี้รองรับ HART 5, 6 และ 7 และได้รับการจัดอันดับสําหรับการใช้ในพื้นที่อันตราย
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | Flowserve |
| โปรต็อกอลการสื่อสาร | HART 5, 6 และ 7 |
| สัญญาณเข้า | 4-20mA (HART) สองสาย |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | ฟังก์ชันการวินิจฉัยมาตรฐานผ่านโปรแกรม ValveSight |
| ความดันการให้บริการ | 1.5 ถึง 6.0 บาร์ (22 ถึง 87 psig) |
| สัญญาณออก | เครื่องปนูเมติก (0-100% ความดันการให้อากาศ) |
| ความเป็นเส้นตรง | < ± 1.0% แบบ |
| ความซ้ํา | < 0.2% |
| เดดแบนด์ | < 0.2% |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนแบบหมุนและแบบเส้นตรง; เครื่องทํางานเพียงครั้งเดียว |
| อุณหภูมิการทํางาน | -40°C ถึง +80°C (-40°F ถึง +178°F) |
| การจัดอันดับห้องพัก | IP66 / NEMA 4X |
| วัสดุบ้าน | อลูมิเนียมอุตสาหกรรม |
| น้ําหนัก | ประมาณ 3.5 กิโลกรัม |
| ปัจจุบันการทํางานขั้นต่ํา | 3.6 mA (ไม่มี AO) 3.83 mA (มี AO) |
| ความดันไฟฟ้า (สูงสุด) | 30 VDC |
| การบริโภคอากาศ (สภาพคงที่) | 0.08 Nm3/h @ 1.5 bar ถึง 0.12 Nm3/h @ 6.0 bar |
| ความจุของกระแสผลิต | สูงสุด 7.0 Nm3/h @ 6.0 บาร์ |
| การรับรอง | สินค้าที่ได้รับการจัดจําหน่าย |
| ปลอดภัย | ประเภท I กลุ่ม A-D |
| ไม่จุดไฟ | ประเภท I กลุ่ม A-D |
อุตสาหกรรมการใช้งาน
Flowserve Logix 520MD ใช้ในอุตสาหกรรมน้ํามันและก๊าซ, การแปรรูปเคมี, การผลิตพลังงาน, การบําบัดน้ํา, และอุตสาหกรรมยาการตั้งตําแหน่งของวาล์วปฏิกิริยา, อัตโนมัติการเลี่ยงทัพบิน, การควบคุมการไหลในโรงงาน, และการทํางานของวาล์วอนามัย. การจัดอันดับพื้นที่อันตรายที่ได้รับการรับรองทําให้มันเหมาะสําหรับสภาพแวดล้อมกระบวนการที่ต้องการ.
ปัญหาทั่วไป
ไม่มีไฟ LED ส่อง: กระแสไฟฟ้าต่ํากว่า 3.6 mA หรือขั้วขั้วของสายไฟไม่ถูกต้อง ตรวจสอบกระแสไฟฟ้าที่ให้บริการอย่างน้อย 3.6 mA และตรวจสอบขั้วขั้ว
การสื่อสารที่ผิดปกติ: ปัญหาสัญญาณ HART ตรวจสอบความกว้างแดนแหล่งปัจจุบันจํากัด 25Hz ตรวจสอบความยาวและอุปสรรคของเคเบิล ใช้อุปสรรคความปลอดภัยที่เข้ากันได้
อุปกรณ์ไม่ตอบรับคําสั่งแบบแอนาล็อก: อุปกรณ์อยู่ในโหมดคําสั่งดิจิตอล หรือเกิดความผิดพลาดในการปรับระดับ เปลี่ยนโหมดคําสั่งเป็นอานาล็อก ปรับระดับใหม่ของหน่วย
การอ่านตําแหน่งของวาล์วไม่ได้ตามที่คาด: ตําแหน่งเซ็นเซอร์ที่ติดตั้งไม่ได้ 180 องศา การตีไม่ถูก หรือ MPC ที่ทํางาน
สถานที่ขับเคลื่อน เปิดเต็มหรือปิด: สตรอคไม่ปรับขนาด, ฮอลล์เซ็นเซอร์ลุปภายในไม่เชื่อมต่อ, การออกอากาศที่ผิดปกติ หรือท่อกลับ
จําเป็นต้องมีการปรับระดับการคดกัน: ไม่มีการปรับความตึงกันที่ทําตั้งแต่การตั้งค่าใหม่จากโรงงาน. ทําการปรับความตึงกันโดยใช้เมนูแสดงภาพ, มือถือ, หรือ DTM
รูปแบบสํารอง
Flowserve Logix 520MD ซีรี่ย์เป็นแพลตฟอร์มการตั้งตําแหน่งดิจิตอลที่成熟 สําหรับแอพลิเคชั่นที่ต้องการความสมบูรณ์แบบด้านความปลอดภัยเพิ่มเติมสําหรับอุปกรณ์ใหม่, Logix 3200MD และ Logix 3800MD เป็นโมเดลอื่นในครอบครัวสินค้าเดียวกัน สําหรับตัวแทนระหว่างผู้ผลิต เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ.
