ภาพรวมผลิตภัณฑ์

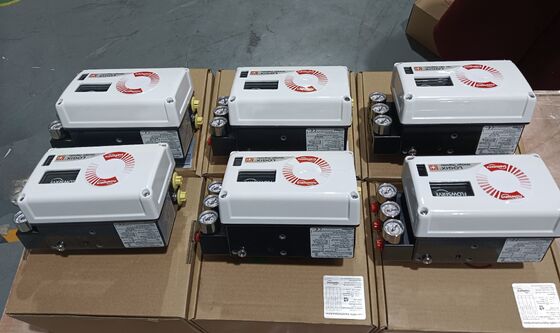

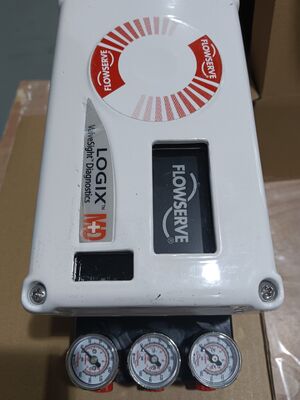

Flowserve Logix 520MD เป็นดิจิทัลวาล์วโพซิชันเนอร์ประสิทธิภาพสูงที่ใช้การสื่อสาร HART รับสัญญาณควบคุม 4-20mA แบบสองสาย และให้เอาต์พุตลมแบบแปรผันไปยังแอคทูเอเตอร์วาล์ว หน่วยนี้ใช้พลังงานทั้งหมดจากสัญญาณอินพุต 4-20mA ควบคุมแอคทูเอเตอร์แบบทำงานครั้งเดียว (single-acting) ที่มีการติดตั้งแบบเชิงเส้นและแบบหมุน
โพซิชันเนอร์ใช้ขั้นตอนวิธีปรับอัตราขยายแบบหลายตัวแปร (multi-variable gain tuning algorithm) ซึ่งช่วยให้สามารถเปลี่ยนแปลงค่าได้อย่างมากโดยมีการโอเวอร์ชูตน้อยที่สุด ในขณะที่ยังคงรักษาความละเอียดสูงสำหรับการเปลี่ยนแปลงค่าที่น้อยมาก ขั้นตอนการปรับอัตโนมัติ (Auto-tune) จะหมุนแอคทูเอเตอร์เพื่อสร้างการตอบสนองที่วัดได้ และเลือกค่าอัตราขยายที่เหมาะสมที่สุดสำหรับประสิทธิภาพของแอคทูเอเตอร์โดยอัตโนมัติ ตัวเลือกตัวปรับอัตราขยาย (gain modifier selector) ช่วยให้สามารถปรับแต่งอัตราขยายที่คำนวณได้ให้ละเอียดยิ่งขึ้น สวิตช์ DIP แบบง่ายๆ ใช้สำหรับการตั้งค่าโหมดการปรับแต่งและการตั้งค่าทั่วไปอื่นๆ ในขณะที่ซอฟต์แวร์ ValveSight ให้ฟังก์ชันการวินิจฉัยมาตรฐาน
การออกแบบให้การปรับเทียบที่รวดเร็ว ง่ายดาย และแม่นยำ ด้วยการปรับเทียบอัตโนมัติและการเลือกอัตราขยายที่ปรับได้ การใช้ลมในสภาวะคงที่ต่ำ และการออกแบบการควบคุมแบบสองขั้นตอนให้เวลาตอบสนองที่เร็วขึ้นและการควบคุมที่แม่นยำยิ่งขึ้น หน่วยนี้รองรับ HART 5, 6 และ 7 และได้รับการจัดอันดับสำหรับการใช้งานในพื้นที่อันตราย
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Flowserve |
| โปรโตคอลการสื่อสาร | HART 5, 6 และ 7 |
| สัญญาณอินพุต | 4-20mA (HART), สองสาย |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ฟังก์ชันการวินิจฉัยมาตรฐานผ่านซอฟต์แวร์ ValveSight |
| แรงดันอุปทาน | 1.5 ถึง 6.0 บาร์ (22 ถึง 87 psig) |
| สัญญาณเอาต์พุต | ลม (0 ถึง 100% ของแรงดันลมอุปทาน) |
| ความเป็นเชิงเส้น | < ±1.0% โดยทั่วไป |
| ความสามารถในการทำซ้ำ | < 0.2% |
| ย่านความตาย | < 0.2% |
| ประเภทการติดตั้ง | แอคทูเอเตอร์แบบหมุนและแบบเชิงเส้น; แบบทำงานครั้งเดียว |
| อุณหภูมิการทำงาน | -40°C ถึง +80°C (-40°F ถึง +178°F) |
| ระดับการป้องกันเปลือก | IP66 / NEMA 4X |
| วัสดุตัวเรือน | อลูมิเนียมอุตสาหกรรม |
| น้ำหนัก | ประมาณ 3.5 กก. |
| กระแสไฟฟ้าทำงานขั้นต่ำ | 3.6 mA (ไม่มี AO); 3.83 mA (มี AO) |
| แรงดันไฟฟ้าอุปทาน (สูงสุด) | 30 VDC |
| การใช้ลม (สภาวะคงที่) | 0.08 Nm³/h @ 1.5 บาร์ ถึง 0.12 Nm³/h @ 6.0 บาร์ |
| ความสามารถในการไหลของเอาต์พุต | สูงสุด 7.0 Nm³/h @ 6.0 บาร์ |
| การรับรอง | ATEX, FM, CSA, SIL 2 |
| ป้องกันการระเบิด (Intrinsically Safe) | Class I Division 1 Groups A-D |
| ไม่ก่อให้เกิดประกายไฟ (Non-Incendive) | Class I Division 2 Groups A-D |
อุตสาหกรรมที่ใช้งาน

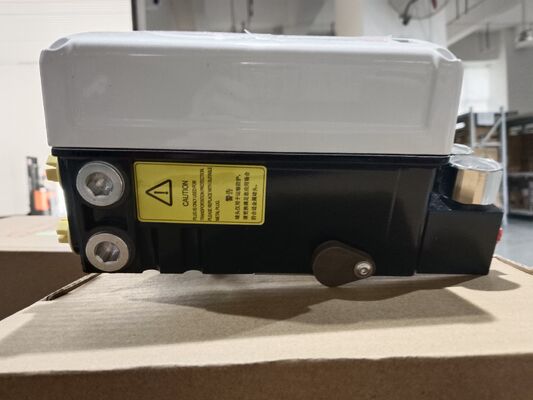

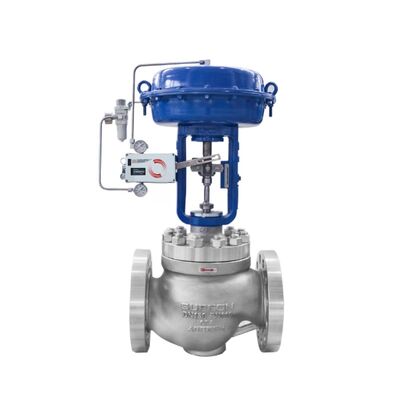

Flowserve Logix 520MD ใช้ในอุตสาหกรรมน้ำมันและก๊าซ, การแปรรูปสารเคมี, การผลิตไฟฟ้า, การบำบัดน้ำ และอุตสาหกรรมยา การใช้งานหลัก ได้แก่ การควบคุมท่อส่งและแอคทูเอเตอร์, การกำหนดตำแหน่งวาล์วในเครื่องปฏิกรณ์, ระบบอัตโนมัติบายพาสกังหัน, การควบคุมการไหลในโรงงาน และการทำงานของวาล์วที่ถูกสุขอนามัย การจัดอันดับพื้นที่อันตรายที่ได้รับการรับรองทำให้เหมาะสำหรับสภาพแวดล้อมกระบวนการที่ต้องการ
ปัญหาทั่วไป
ไม่มีไฟ LED กะพริบ: กระแสไฟฟ้าต่ำกว่า 3.6 mA หรือขั้วสายไฟไม่ถูกต้อง ตรวจสอบให้แน่ใจว่ากระแสไฟฟ้าอุปทานอย่างน้อย 3.6 mA และตรวจสอบขั้ว
การสื่อสารผิดปกติ: ปัญหาเกี่ยวกับสัญญาณ HART ตรวจสอบให้แน่ใจว่าแบนด์วิดท์ของแหล่งกำเนิดกระแสจำกัดอยู่ที่ 25Hz ตรวจสอบความยาวและอิมพีแดนซ์ของสายเคเบิล ใช้ตัวกั้นความปลอดภัยภายในที่เข้ากันได้
หน่วยไม่ตอบสนองต่อคำสั่งอนาล็อก: หน่วยอยู่ในโหมดคำสั่งดิจิทัล หรือเกิดข้อผิดพลาดในการปรับเทียบ เปลี่ยนโหมดคำสั่งเป็นอนาล็อก ปรับเทียบหน่วยใหม่
การอ่านตำแหน่งวาล์วไม่เป็นไปตามที่คาดหวัง: การติดตั้งเซ็นเซอร์ตำแหน่งไม่อยู่ที่ 180 องศา, ไม่ได้ปรับเทียบช่วงชัก, หรือ MPC ทำงานอยู่ จัดตำแหน่งเซ็นเซอร์ใหม่ ปรับเทียบช่วงชัก
ตำแหน่งถูกขับเคลื่อนเปิดสุดหรือปิดสุด: ไม่ได้ปรับเทียบช่วงชัก, ลูปภายในของเซ็นเซอร์ Hall ไม่ได้เชื่อมต่อ, ตั้งค่าการทำงานของลมผิด, หรือท่อกลับด้าน ปรับเทียบช่วงชัก ตรวจสอบการเชื่อมต่อฮาร์ดแวร์
ต้องมีการปรับเทียบแรงเสียดทาน: ไม่ได้ทำการปรับเทียบแรงเสียดทานตั้งแต่รีเซ็ตจากโรงงาน ทำการปรับเทียบแรงเสียดทานโดยใช้เมนูแสดงผล, เครื่องมือพกพา, หรือ DTM
รุ่นที่ใช้ทดแทน
ซีรีส์ Flowserve Logix 520MD เป็นแพลตฟอร์มโพซิชันเนอร์ดิจิทัลที่สมบูรณ์ สำหรับการใช้งานที่ต้องการความสมบูรณ์ของความปลอดภัยเพิ่มเติม รุ่น Logix 520MD+ มีคุณสมบัติที่ได้รับการปรับปรุง สำหรับการติดตั้งใหม่, Logix 3200MD และ Logix 3800MD เป็นรุ่นทางเลือกภายในตระกูลผลิตภัณฑ์เดียวกัน สำหรับทางเลือกจากผู้ผลิตรายอื่น, ตรวจสอบการติดตั้งแอคทูเอเตอร์, ช่วงการเดินทาง, และโปรโตคอลการสื่อสารก่อนทำการสั่งซื้อ
