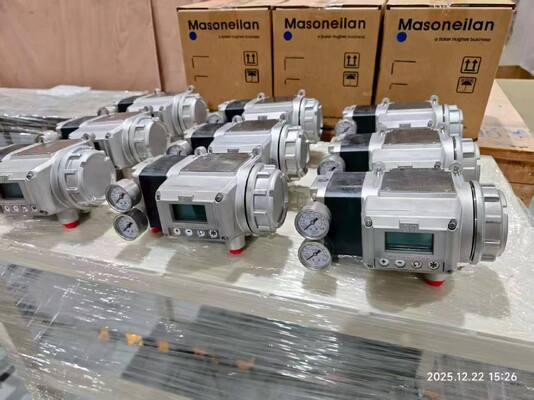

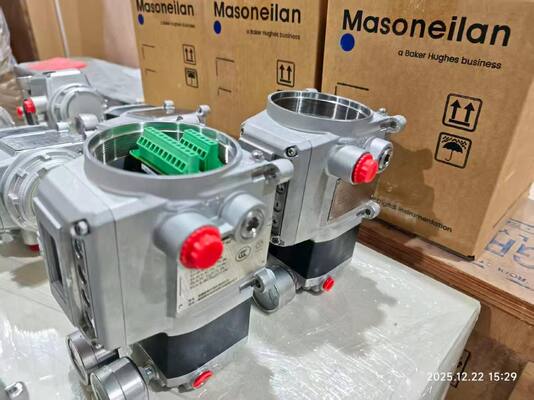

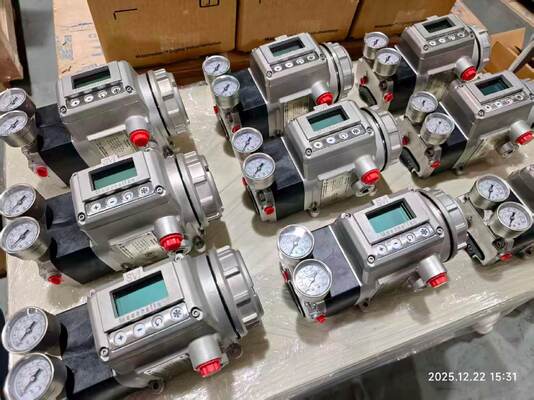

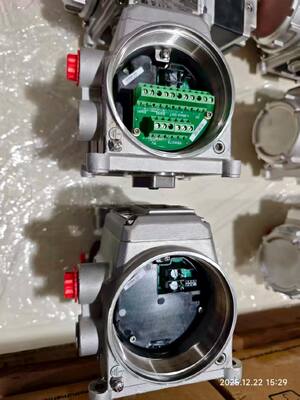

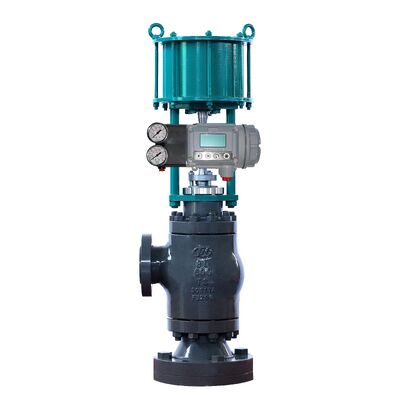

มาโซนีแลน SVI3 ดิจิทัลวาล์วโพซิชันเนอร์ พร้อมการสื่อสาร HART 7 การวินิจฉัยขั้นสูง และการป้องกัน IP66

1
MOQ
US $3,000 ~ $8,000
ราคา
มาโซนีแลน SVI3 ดิจิทัลวาล์วโพซิชันเนอร์ พร้อมการสื่อสาร HART 7 การวินิจฉัยขั้นสูง และการป้องกัน IP66
คุณสมบัติ คลังภาพ รายละเอียดสินค้า การให้คะแนนและความคิดเห็น ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
วัสดุ: อลูมิเนียมอัลลอยด์, SS316L
พลัง: ไฟฟ้า
โครงสร้าง: การควบคุมจังหวะมุม
แอปพลิเคชัน: ทั่วไปอุตสาหกรรม
มาตรฐานหรือไม่เป็นมาตรฐาน: มาตรฐาน
พิมพ์: การควบคุม, นิวเมติก
มาตรฐาน: DIN,ANSI,BS,ASTM
เน้น:

ดิจิทัลวาล์วโพซิชันเนอร์ การสื่อสาร HART 7

,

วาล์วโพซิชันเนอร์ การวินิจฉัยขั้นสูง

,

วาล์วควบคุมแบบนิวแมติก การป้องกัน IP66

ข้อมูลพื้นฐาน
ชื่อแบรนด์: Masoneilan SVI3
หมายเลขรุ่น: SVI3
การชำระเงิน
รายละเอียดการบรรจุ: กล่องหรือลังไม้ 30 × 30 × 30 ซม
เวลาการส่งมอบ: 5~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 2,750 หน่วยต่อปี
รายละเอียดสินค้า

ภาพรวมผลิตภัณฑ์

Masoneilan SVI3 เป็นเครื่องกำหนดตำแหน่งวาล์วแบบดิจิทัลรุ่นที่สาม ใช้การสื่อสาร HART 7 ผ่านลูป 4-20mA แบบสองสาย ให้การควบคุมแอคทูเอเตอร์แบบนิวแมติกที่มีความแม่นยำสูง และรวมการวินิจฉัยขั้นสูงสำหรับการตรวจสอบวาล์วอย่างต่อเนื่อง เซ็นเซอร์ตำแหน่งแบบไม่สัมผัสอ่านค่าผ่านตัวเรือน จึงไม่มีจุดที่สึกหรอทางกล อุปกรณ์ทำงานได้ถึง -55°C ทำให้เหมาะสำหรับสภาพอากาศที่รุนแรง

อินเทอร์เฟซในตัวประกอบด้วยจอแสดงผลกราฟิกที่มีความเปรียบต่างสูงและปุ่มกดที่ได้รับการจัดอันดับสำหรับพื้นที่อันตราย Smart Cal ช่วยให้ตั้งค่าและปรับเทียบด้วยปุ่มเดียว ลดเวลาในการติดตั้ง เครื่องกำหนดตำแหน่งจะจัดเก็บข้อมูลการวินิจฉัยได้นานถึงหนึ่งปีบนบอร์ด ทำให้สามารถวิเคราะห์แนวโน้มได้โดยไม่ต้องใช้เครื่องมือภายนอก สามารถทำงานร่วมกับระบบควบคุมหลักผ่านการรองรับ DTM และ EDD

การใช้ลมในสภาวะคงที่ต่ำกว่ารุ่นก่อนหน้า 40% และการจ่ายลมสูงกว่า 15% สำหรับการทำงานที่เร็วขึ้น SVI3 มีการวินิจฉัยวาล์วออนไลน์ 19 รายการที่ตรวจสอบสุขภาพของวาล์วในขณะที่กระบวนการกำลังทำงาน ช่วยคาดการณ์ความต้องการในการบำรุงรักษาก่อนที่จะเกิดความล้มเหลว

ข้อมูลจำเพาะทางเทคนิค



พารามิเตอร์ ข้อมูลจำเพาะ
ยี่ห้อ Masoneilan
โปรโตคอลการสื่อสาร HART 7 ผ่าน 4-20mA
สัญญาณอินพุต ไฟฟ้า
อินเทอร์เฟซข้อมูล มีสาย
การวินิจฉัย เครื่องกำหนดตำแหน่ง; ขั้นสูง; การวินิจฉัยวาล์วออนไลน์
แรงดันลมจ่าย 20 ถึง 120 psi
การจ่ายลม 410 SLPM @ 30psi
การทำงาน ทำงานเดี่ยว, ปลอดภัยเมื่อเกิดความล้มเหลว; หมุนและเชิงเส้น
ประเภทการติดตั้ง ติดตั้งบนแอคทูเอเตอร์
อุณหภูมิการทำงาน -55°C ถึง +85°C
วัสดุตัวเรือน อลูมิเนียมปราศจากทองแดง (ASTM A360); ตัวเรือน 316SS เป็นทางเลือก
ระดับการป้องกัน IP66 และ NEMA 4X
น้ำหนัก (อลูมิเนียม) 3.3 กก. (7.4 ปอนด์)
น้ำหนัก (สแตนเลส) 6.26 กก. (13.8 ปอนด์)
ช่องต่อไฟฟ้า NPT ตัวเมีย 1/2 สองช่อง
กระแสไฟขั้นต่ำ / สูงสุด 3.2mA / 22mA
แรงดันไฟฟ้าที่ต้องการ 9Vdc @ 20mA, 11Vdc @ 4mA
เอาต์พุตเสริม สวิตช์โซลิดสเตตที่กำหนดค่าได้สองตัว (1A, 30Vdc); การส่งตำแหน่ง 4-20mA หนึ่งรายการ; อินพุตดิจิทัลที่กำหนดค่าได้หนึ่งรายการ
การรับรอง SIL3 Capable; การอนุมัติ ATEX, IECEx, US, Canada
ซอฟต์แวร์การสื่อสาร Masoneilan Valve Lifecycle Management (VLM); การรองรับ DTM และ EDD

อุตสาหกรรมที่ใช้งาน

Masoneilan SVI3 ใช้ในการผลิตไฟฟ้า, การกลั่น, ปิโตรเคมี, น้ำมันและก๊าซกลางน้ำ, และน้ำมันและก๊าซต้นน้ำ การใช้งานหลัก ได้แก่ เครื่องกำเนิดไฟฟ้ากังหันไอน้ำ, คอนเดนเซอร์, หอทำความเย็น, อาคารเครื่องปฏิกรณ์, อาคารกังหัน, เครื่องกำเนิดไอน้ำกู้คืนความร้อน, ส่วนประกอบอื่นๆ ของโรงงาน, การกลั่น, การปรับสภาพไฮโดรโปรเซสซิ่ง, การแตกตัว, การผสมรอง, การดับและแยกส่วน, การอัดก๊าซประจุ, การแยก, การดำเนินงานด้านความสมบูรณ์ของท่อส่ง, การลดความชื้น, การทำความเย็น, การทำให้เป็นของเหลว, การโหลดและการขนส่ง, การแปรรูปก๊าซกลับคืน, และการอัด

ปัญหาทั่วไป

  • Smart Cal ไม่เสร็จสมบูรณ์: ตรวจสอบแรงดันลมจ่ายว่าอยู่ในช่วง 20-120 psi หรือไม่ ตรวจสอบว่าขีดจำกัดการเคลื่อนที่ของวาล์วอยู่ในช่วงที่กำหนดหรือไม่ ตรวจสอบให้แน่ใจว่าวาล์วไม่ติดขัดหรือติดขัด

  • การสั่นหรือการวนรอบตำแหน่ง: ตรวจสอบว่ามีอาการติดขัดหรือไม่ หากการวนรอบตำแหน่งมีค่ามากกว่าการวนรอบจุดตั้งค่ามาก เครื่องกำหนดตำแหน่งอาจเป็นสาเหตุของการวนรอบ ตรวจสอบว่ามีมือหมุนปิดกั้นการเคลื่อนที่ของวาล์ว, แกนวาล์วหัก, หรือส่วนประกอบการป้อนกลับตำแหน่งหลุดหรือไม่

  • การสื่อสารล้มเหลวกับเครื่องมือ HART: ตรวจสอบว่าความต้านทานลูปเพียงพอหรือไม่ ตรวจสอบว่าแรงดันไฟฟ้าที่ขั้วตรงตามข้อกำหนด (9Vdc @ 20mA, 11Vdc @ 4mA) หรือไม่

  • ข้อผิดพลาดพลังงานต่ำ (LOW_POWER): กระแสอินพุตต่ำกว่า 3.15 mA เพิ่มกระแสลูปเป็น 4 mA สำหรับการปรับเทียบและการวินิจฉัย

  • TuneERR ปรากฏหลังจากการปรับจูนอัตโนมัติ: อาจจำเป็นต้องปรับจูนด้วยตนเอง โปรดดูส่วนการแก้ไขปัญหาในคู่มือการใช้งาน

  • SelfCheckError หรือความล้มเหลวของฮาร์ดแวร์: ถอดปลั๊กไฟเป็นเวลาสองนาทีแล้วเริ่มใหม่ ล้างการแจ้งเตือนโดยใช้ ValVue หรือ HART Host หากความล้มเหลวยังคงอยู่ ให้เปลี่ยนโมดูลอิเล็กทรอนิกส์

รุ่นที่ใช้แทน

Masoneilan SVI3 เป็นรุ่นที่ใช้แทน SVI II AP และ SVI1000 โดยตรง มีขายึดสแตนเลสสำหรับวาล์ว/แอคทูเอเตอร์ทุกชุด และเข้ากันได้กับขายึด SVI II AP และ SVI1000 แบบย้อนหลังอย่างสมบูรณ์ สำหรับผู้ใช้ SVI II AP การอัปเกรดค่อนข้างง่าย — สามารถใช้การติดตั้งที่มีอยู่ได้ และอาจต้องปรับการเชื่อมต่อลม/ท่อเท่านั้น สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเคลื่อนที่ และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
