ภาพรวมสินค้า

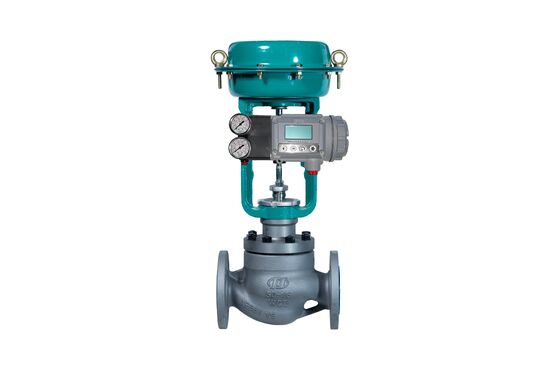

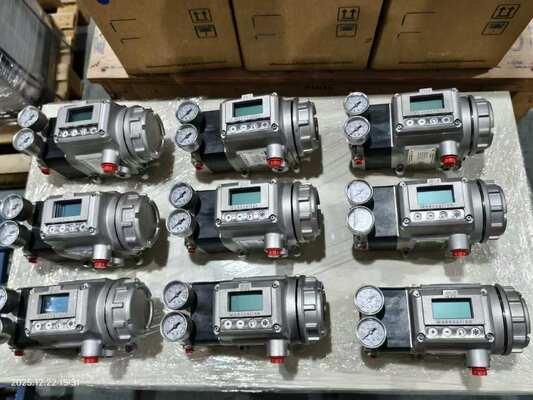

Masoneilan SVI3 เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอลรุ่นที่สามที่ใช้การสื่อสาร HART 7 ผ่านวงจร 2 สาย 4-20mAมันขับเคลื่อนตัวขับเคลื่อนปนูเมติกด้วยความแม่นยําสูง และรวมถึงการวินิจฉัยที่ทันสมัยสําหรับการติดตามวาล์วต่อเนื่อง. เซ็นเซอร์ตําแหน่งที่ไม่สัมผัสอ่านผ่านกระเป๋าเรือน, กําจัดจุดการสกัดกล. อุปกรณ์ทํางานลง -55 ° C, ทําให้มันเหมาะสมสําหรับสภาพภูมิอากาศที่รุนแรง
อินเตอร์เฟซท้องถิ่นมีจอกราฟิกที่มีความแตกต่างสูงและปุ่มกดที่ได้รับการจัดอันดับสําหรับพื้นที่อันตราย. Smart Cal ทําให้สามารถตั้งค่าและปรับขนาดได้ด้วยปุ่มเดียว, ลดเวลาในการใช้งานเครื่องตั้งตําแหน่งเก็บข้อมูลการวินิจฉัยภายในเครื่องสูงสุด 1 ปี, ยอมให้การวิเคราะห์แนวโน้มโดยไม่ต้องมีเครื่องมือภายนอก. มันสามารถบูรณาการกับระบบควบคุมหลักผ่านการสนับสนุน DTM และ EDD
การบริโภคอากาศในสภาพคงที่ต่ํากว่า 40% เมื่อเทียบกับรุ่นก่อนหน้า และการส่งอากาศสูงกว่า 15% สําหรับการกอดเร็วขึ้นSVI3 ประกอบด้วย 19 การวินิจฉัยวาล์วออนไลน์ที่ติดตามสุขภาพของวาล์วขณะที่กระบวนการทํางาน, ช่วยคาดการณ์ความต้องการในการบํารุงรักษา ก่อนเกิดความผิดพลาด
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | เมซอนิลาน |
| โปรต็อกอลการสื่อสาร | HART 7 มากกว่า 4-20mA |
| สัญญาณเข้า | เครื่องไฟฟ้า |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | เครื่องตั้งตําแหน่ง ระดับสูง การวินิจฉัยวาล์วออนไลน์ |
| ความดันการให้บริการ | 20 ถึง 120 psi |
| การส่งทางอากาศ | 410 SLPM @ 30psi |
| การกระทํา | Single Acting, ปลอดภัยจากความล้มเหลว; Rotary และเส้นตรง |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนติดตั้ง |
| อุณหภูมิการทํางาน | -55°C ถึง +85°C |
| วัสดุบ้าน | อลูมิเนียมไร้ทองแดง (ASTM A360); แบบเลือก 316SS |
| ระดับการคุ้มครอง | IP66 และ NEMA 4X |
| น้ําหนัก (อลูมิเนียม) | 3.3 kg (7.4 ปอนด์) |
| น้ําหนัก (สแตนเลส) | 6.26 กิโลกรัม (13.8 ปอนด์) |
| รายการไฟฟ้า | 2 1/2 NPT หญิง |
| ขั้นต่ํา / ขั้นสูงสุดของปัจจุบัน | 3.2mA / 22mA |
| ความดันความเหมาะสมที่จําเป็น | 9Vdc @ 20mA, 11Vdc @ 4mA |
| การออกแบบแบบเลือก | สวิทช์สภาพแข็งที่สามารถตั้งค่าได้ 2 เครื่อง (1A, 30Vdc); การถ่ายทอดตําแหน่ง 4-20mA ครั้งหนึ่ง; การเข้าดิจิตอลที่สามารถตั้งค่าได้ครั้งหนึ่ง |
| การรับรอง | SIL3 สามารถรับรอง; การอนุมัติ ATEX, IECEx, US, Canada |
| โปรแกรมสื่อสาร | การจัดการวงจรชีวิตของวาล์ว Masoneilan (VLM); การสนับสนุน DTM และ EDD |
อุตสาหกรรมการใช้งาน
Masoneilan SVI3 ใช้ในการผลิตพลังงาน, การชําระ, ปิโตรเคมี, น้ํามันและก๊าซกลางสาย, และน้ํามันและก๊าซด้านบนสาย. การใช้งานหลักประกอบด้วย เครื่องผลิตหินอุ่น, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนา, เครื่องปรับความหนาหอพักเย็น, อาคารปฏิกิริยา, อาคารตุรัสไบน์, เครื่องผลิตควายการฟื้นฟูความร้อน, อุปกรณ์สมดุลของโรงงาน, การกระจายน้ํา, การปรับปรุงการประมวลผลน้ํา, การแตก, การผสมผสานทางสอง, การดับและการแยกส่วนการบดก๊าซชาร์จ, การแยกแยก, การดําเนินงานความสมบูรณ์แบบของท่อ, การขาดน้ํา, การเย็น, การหล่อลื่น, การบรรทุกและการขนส่ง, การปรับแก๊สและการบด.
ปัญหาทั่วไป
สมาร์ทแคล ไม่สามารถสมบูรณ์: ตรวจสอบความดันการให้บริการอยู่ในระยะ 20-120 psi. ตรวจสอบขอบเขตการเดินทางของวาล์วอยู่ในช่วงที่กําหนดไว้. ให้แน่ใจว่าวาล์วไม่ได้ติดหรือผูก.
การสั่นสั่นตําแหน่งหรือจักรยาน: ตรวจสอบว่ามีสติ๊กสลิปอยู่หรือไม่ หากวงจรตําแหน่งใหญ่กว่าวงจรจุดตั้งค่ามากนัก เครื่องตั้งตําแหน่งอาจเป็นสาเหตุของการหมุนเวียน ตรวจสอบว่ามีกระบวนการบล็อควาล์ววงจรมือหรือไม่ต้นไม้หักหรือส่วนประกอบการตอบสนองตําแหน่งที่ตัด
ความล้มเหลวในการสื่อสารกับเครื่องมือ HART: ตรวจสอบความต้านทานวงจรที่เพียงพอ ตรวจสอบความแรงดันปลายที่ตอบสนองความต้องการความเป็นมา (9Vdc @ 20mA, 11Vdc @ 4mA)
ความผิดพลาดพลังงานต่ํา (LOW_POWER): กระแสเข้าต่ํากว่า 3.15 mA เพิ่มกระแสวงจรไปถึง 4 mA สําหรับการปรับและวินิจฉัย
TuneERR แสดงหลังจากการปรับเสียงโดยอัตโนมัติ: อาจต้องปรับด้วยมือ ดูส่วนแก้ปัญหาในคู่มือการใช้
SelfCheckError หรือความผิดพลาดของฮาร์ดแวร์: ตัดพลังงานไปสองนาทีและเริ่มต้นใหม่ กําจัดสัญญาณเตือนด้วยการใช้ ValVue หรือ HART Host หากความล้มเหลวยังคงอยู่ ลองเปลี่ยนโมดูลอิเล็กทรอนิกส์
รูปแบบสํารอง
Masoneilan SVI3 เป็นตัวแทนโดยตรงของ SVI II AP และ SVI1000.มันมีสแตนเลสสแตนเลสที่ติดตั้งพรานท์สําหรับวัลล์ฟ / เครื่องดําเนินการรวมใด ๆ และเป็นสมองย้อนหลังที่สมองย้อนหลังกับ SVI II AP และ SVI1000สําหรับผู้ใช้ SVI II AP การปรับปรุงค่อนข้างเรียบง่ายตรวจสอบการติดตั้งเครื่องขับเคลื่อน, ระยะทางเดินทาง และโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
