ภาพรวมผลิตภัณฑ์

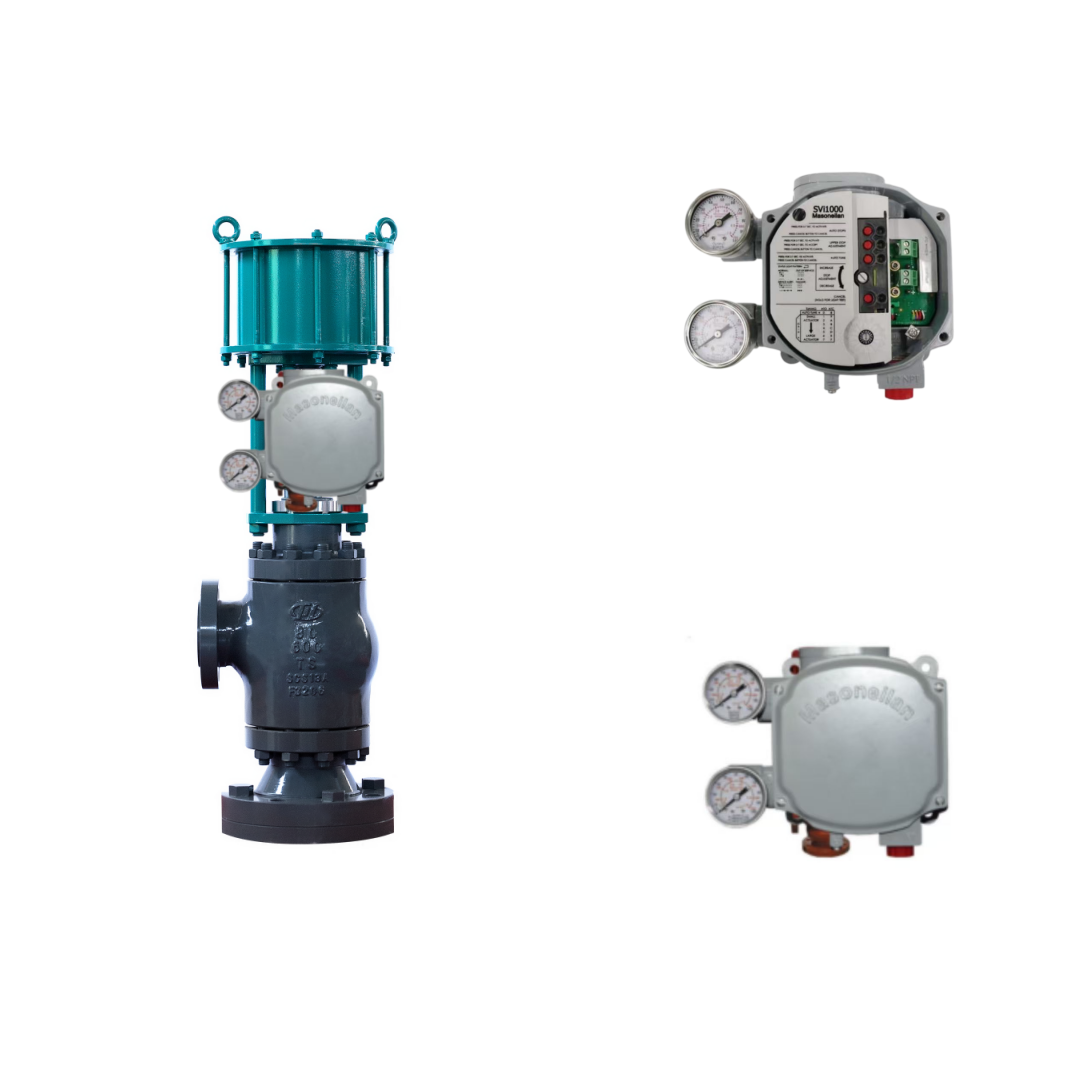

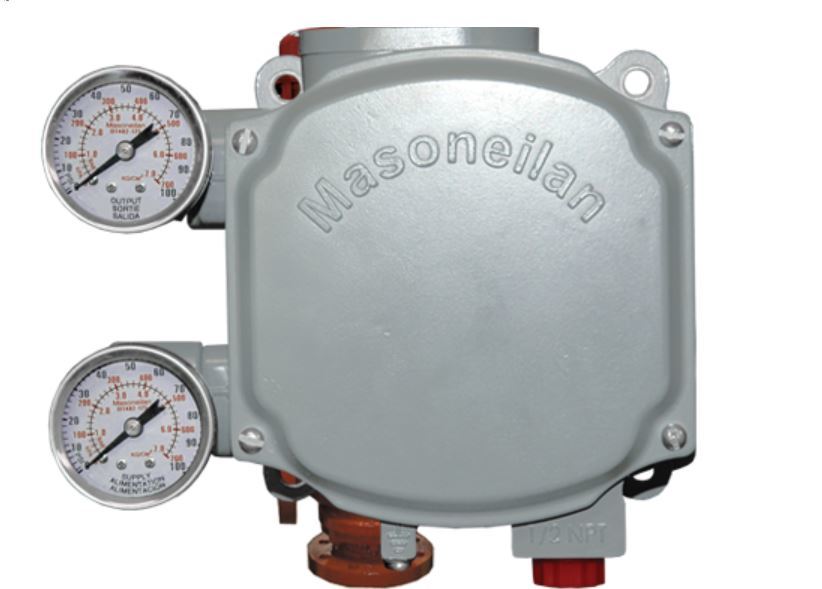

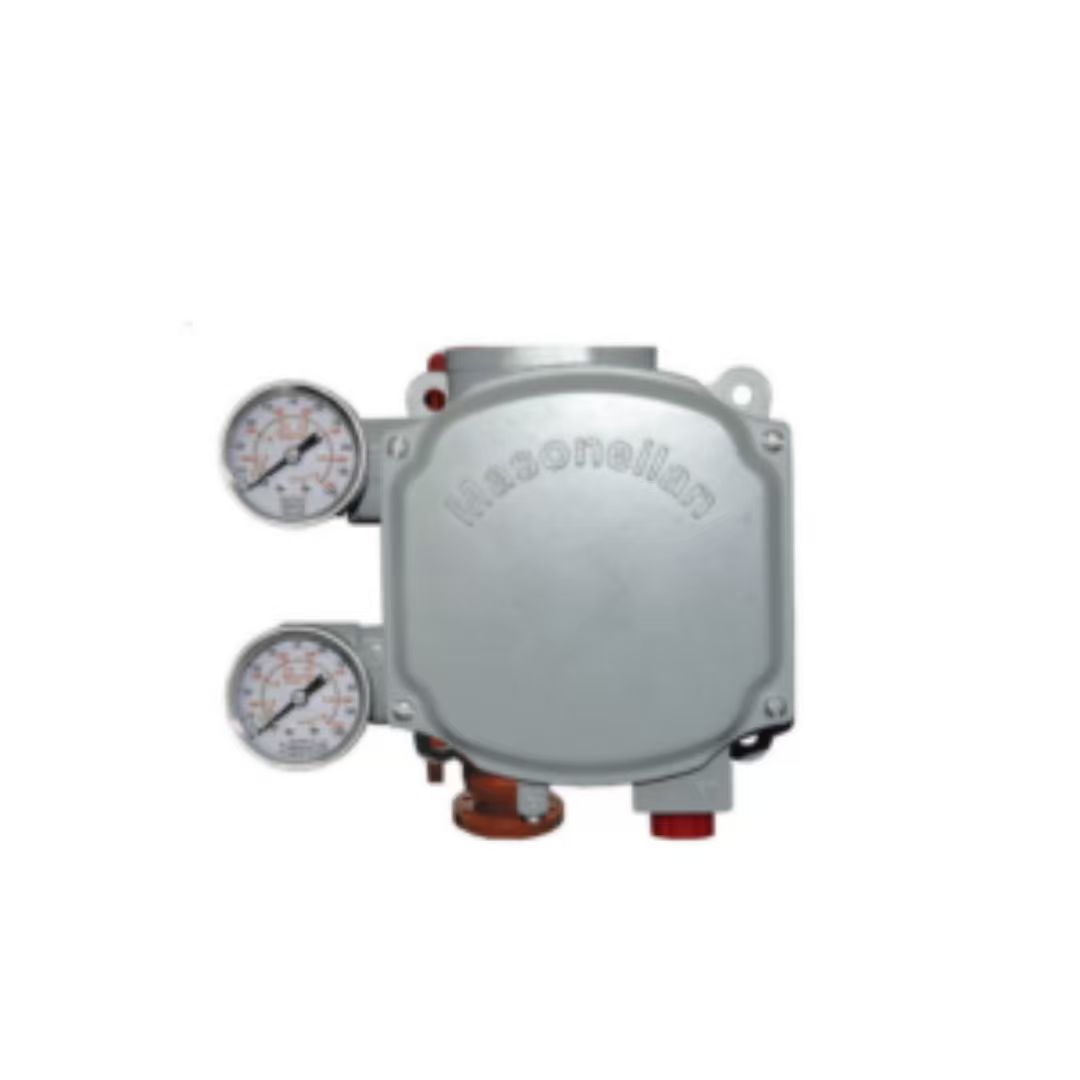

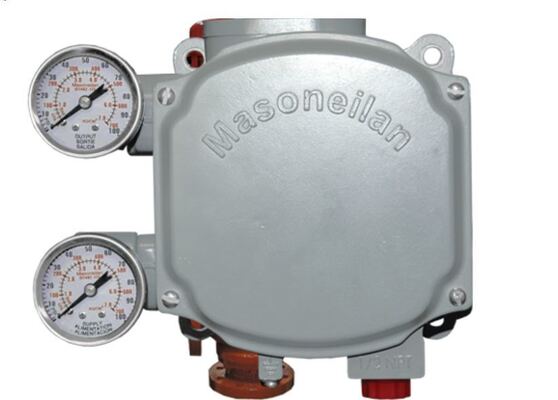

Masoneilan SVI1000 เป็น Digital Valve Positioner แบบ Loop-powered ที่ใช้การสื่อสารแบบ HART ออกแบบมาสำหรับวาล์วควบคุมแบบนิวแมติกแบบ Single-acting ระบบ Feedback แบบแม่เหล็กที่ไม่สัมผัสช่วยขจัดกลไกเชื่อมต่อ ทำให้ไม่มีการสึกหรอ ตัวเครื่องใช้พลังงานจาก Loop 4-20mA จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟแยกต่างหาก

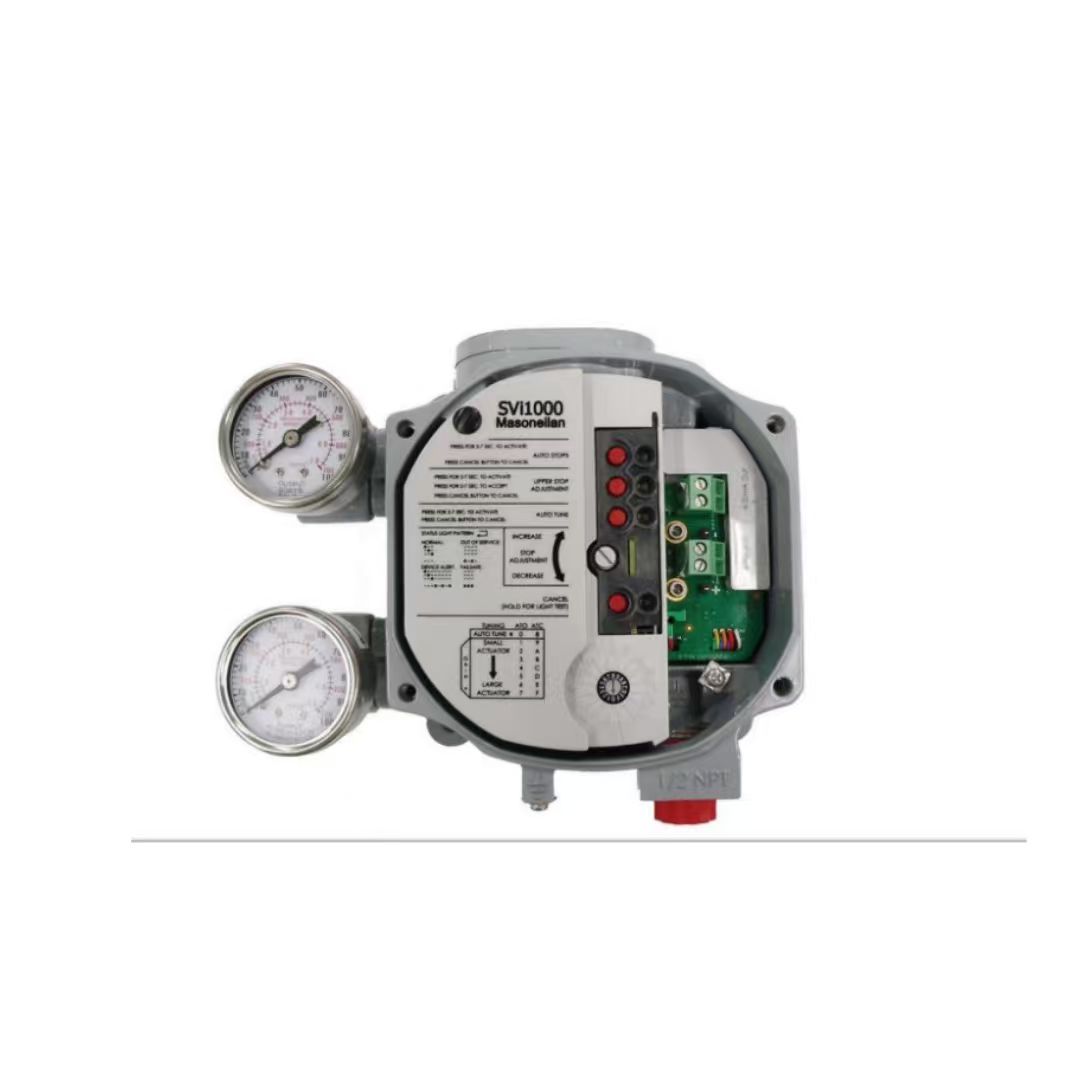

มีอินเทอร์เฟซปุ่มกดในตัวพร้อมไฟ LED แสดงสถานะที่ทำงานตามรูปแบบปุ่มเดียว-ฟังก์ชันเดียว สามารถตั้งค่าและปรับเทียบวาล์วส่วนใหญ่ได้ภายในเวลาไม่ถึงห้านาที สามารถเลือกระหว่าง HART Revision 5 หรือ 7 ได้ในสนาม มีสวิตช์ Solid-state ในตัวสองตัวสำหรับแสดงตำแหน่ง การออกแบบการติดตั้งแบบ Universal เหมาะสำหรับทั้ง Actuator แบบ Linear และ Rotary
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Masoneilan |
| โปรโตคอลการสื่อสาร | HART (Rev. 5 หรือ Rev. 7, เลือกได้ในสนาม), 4-20mA Analog |
| สัญญาณอินพุต | ไฟฟ้า, Loop-powered |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การวินิจฉัยพื้นฐานพร้อมการแจ้งเตือน |
| แรงดันแหล่งจ่าย | 20 - 100 psi (1.4 - 7 bar) |
| ประเภทการติดตั้ง | ติดตั้งบน Actuator |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C (-40°F ถึง +185°F) |
| อุณหภูมิการจัดเก็บ | -50°C ถึง +93°C (-58°F ถึง +200°F) |
| การควบคุมตำแหน่ง | Throttling / Modulating |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อแหล่งจ่าย | อากาศ (แห้ง, ปราศจากน้ำมัน) |
| การจำแนกพื้นที่ | Intrinsically Safe, Non-incendive |
| การรับรอง | ATEX, FM, FMc, IEC, CE |
| วัสดุตัวเรือน | โลหะผสมอลูมิเนียมทองแดงต่ำ (ASTM 360), สีรองพื้นอีพ็อกซี่พร้อมสีทับหน้าโพลียูรีเทนสีเทา |
| ระดับการป้องกัน | IP66 / NEMA 4X |
| น้ำหนัก | 2 กก. (4.5 ปอนด์) |
| กระแสไฟขั้นต่ำ / สูงสุด | 3.2 mA / 24 mA |
| แรงดันขั้วต่อ | 9 Vdc @ 20 mA |
| การเชื่อมต่อทางไฟฟ้า | เกลียวใน 1/2 NPT เดี่ยว |
| ความแม่นยำ | ±0.5% ของสเกลเต็ม |
| Hysteresis + Dead Zone | ±0.3% ของสเกลเต็ม |
| ความสามารถในการทำซ้ำ | ±0.3% ของสเกลเต็ม |
| เวลาเริ่มต้น | < 500 ms |
| ผลกระทบจากการสูญเสียพลังงานทันที | < 100 ms |
| สัญญาณเอาต์พุต | สวิตช์ Solid-state ที่กำหนดค่าได้สองตัว, 1A 30Vdc, NO หรือ NC |
| ตัวเลือก | /G (เกจ), /IM (Feedback แม่เหล็กในตัว), /SW (สวิตช์ Solid-state) |
อุตสาหกรรมที่ใช้งาน
Masoneilan SVI1000 ใช้ในอุตสาหกรรมผลิตไฟฟ้า, การแปรรูปเคมี, การกลั่น, ปิโตรเคมี, และน้ำมันและก๊าซ การใช้งานทั่วไป ได้แก่ เครื่องกำเนิดไฟฟ้ากังหันไอน้ำ, คอนเดนเซอร์, หอทำความเย็น, เครื่องกำเนิดไอน้ำกู้คืนความร้อน, การกลั่น, การไฮโดรโปรเซสซิ่ง, การแตกตัว, การผสม, ความสมบูรณ์ของท่อส่ง, และการอัดก๊าซ การตั้งค่าที่ง่ายและระบบ Feedback แม่เหล็กที่เชื่อถือได้ทำให้เหมาะสำหรับการควบคุมแบบ Throttling ทั่วไปบนวาล์วนิวแมติกแบบ Single-acting
ปัญหาทั่วไป
Positioner ไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบว่าแรงดันแหล่งจ่ายอยู่ในช่วง 20-100 psi และการเชื่อมต่อแบบนิวแมติกแน่นหนา ตรวจสอบว่าโหมดอุปกรณ์ตั้งค่าเป็น Normal
วาล์วตอบสนองช้าหรือไม่ตอบสนองเลย: ยืนยันว่าค่าตั้งแรงดันอากาศสูงกว่าค่าสปริงสุดท้ายบวก 10 psig สำหรับ Actuator ที่มีปริมาตรมาก ตรวจสอบว่าแรงดันแหล่งจ่ายลดลงระหว่างการเติมไม่เกิน 15%
การแจ้งเตือนข้อผิดพลาดตำแหน่ง: ทำการ Valve Signature โดยใช้ SVI1000 Basic DTM ตรวจสอบการซีลที่แน่นหนา, การสะสมบนแกนวาล์ว, หรือแรงเสียดทานของ Actuator ทำการ Autotune หรือ Manual tuning
พลังงานไม่เพียงพอ (ไฟ LED ทั้งหมดดับ): กระแสอินพุตต่ำกว่า 3.85 mA เพิ่มกระแส Loop เป็น 4 mA สำหรับการปรับเทียบและการวินิจฉัย
การปรับเทียบไม่สำเร็จ: การปรับเทียบเซ็นเซอร์อินพุตอยู่นอกช่วงที่ยอมรับได้ ใช้เครื่องมือวัดความแม่นยำทำการปรับเทียบตามขีดจำกัด
ความล้มเหลวของฮาร์ดแวร์ (SelfCheckError): ถอดปลั๊กไฟเป็นเวลาสองนาทีแล้วรีสตาร์ท ล้างการแจ้งเตือนผ่าน ValVue หรือ HART Host หากความล้มเหลว persists ให้เปลี่ยนโมดูลอิเล็กทรอนิกส์
รุ่นที่ใช้ทดแทน
Masoneilan SVI1000 เป็น Positioner แบบดิจิทัลพื้นฐาน สำหรับการใช้งานที่ต้องการการวินิจฉัยวาล์วขั้นสูง, ความสามารถในการไหลสูงขึ้น, หรือฟังก์ชันความปลอดภัยที่ได้รับการรับรอง SIL, ซีรีส์ SVI II AP หรือ SVI3 เป็นตัวเลือกขั้นต่อไปจากสายผลิตภัณฑ์เดียวกัน สำหรับทางเลือกของผู้จำหน่ายอื่น ๆ ให้ตรวจสอบการติดตั้ง Actuator, ช่วงการเคลื่อนที่, และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
