ภาพรวมผลิตภัณฑ์

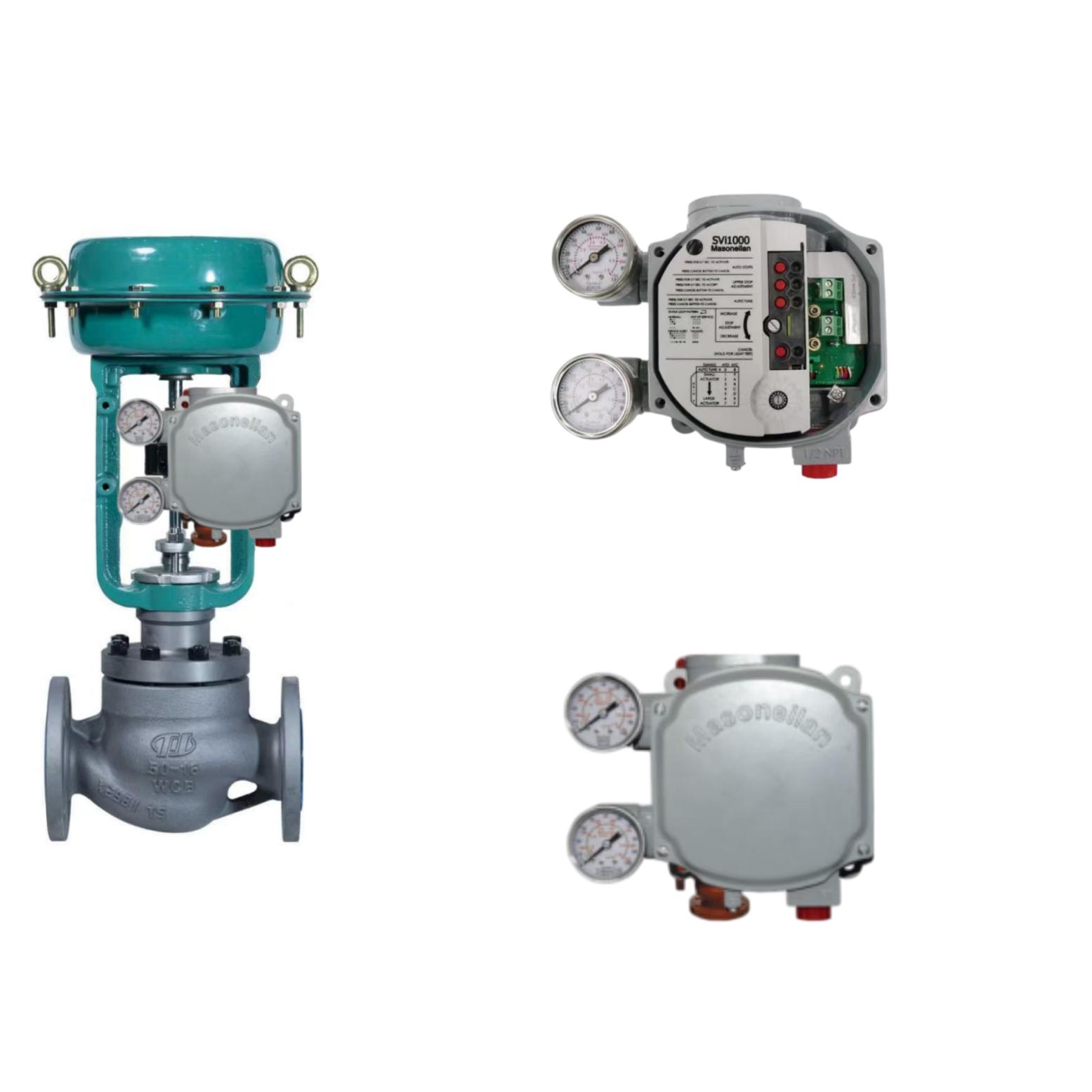

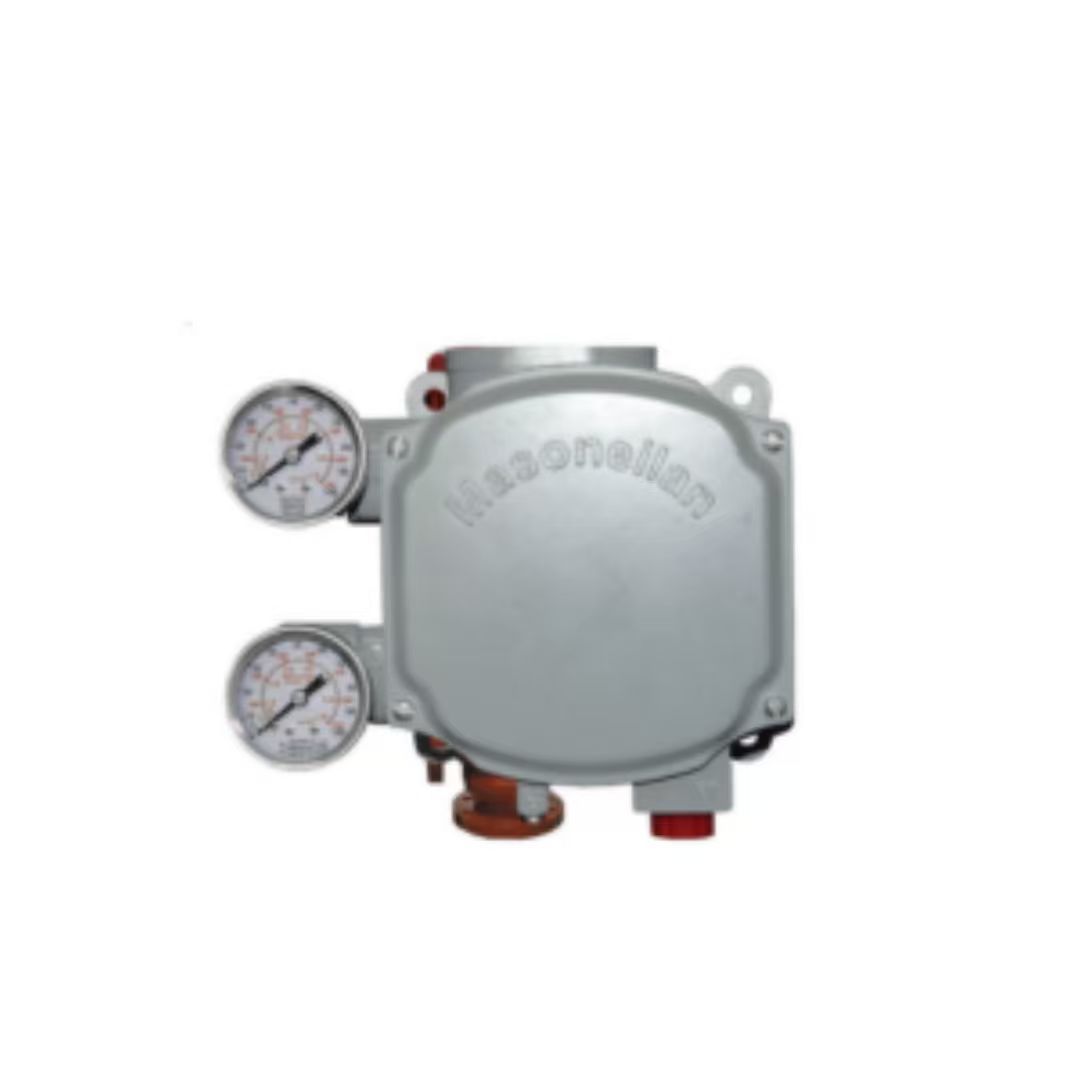

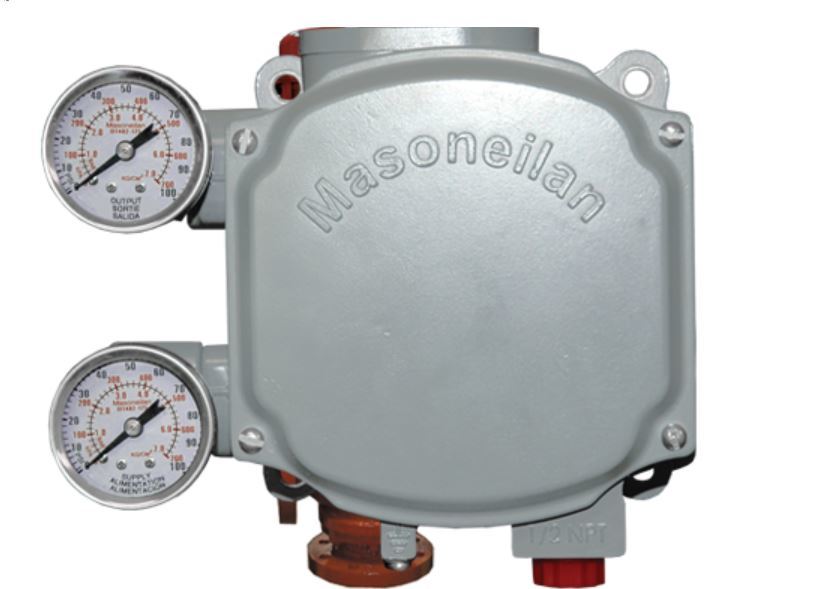

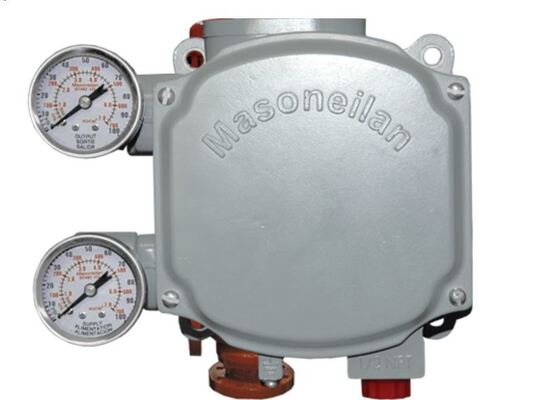

Masoneilan SVI1000 เป็น Digital Valve Positioner ที่สื่อสารผ่าน HART ซึ่งทำงานบนลูป 4-20mA ถูกออกแบบมาโดยเฉพาะสำหรับวาล์วควบคุมแบบนิวแมติกแบบทำงานครั้งเดียว หน่วยนี้ใช้ระบบป้อนกลับแบบแม่เหล็กที่ไม่สัมผัส ซึ่งช่วยลดการเชื่อมต่อทางกลและการสึกหรอที่เกี่ยวข้อง เนื่องจากใช้พลังงานจากลูป จึงไม่จำเป็นต้องมีแหล่งจ่ายไฟแยกต่างหาก

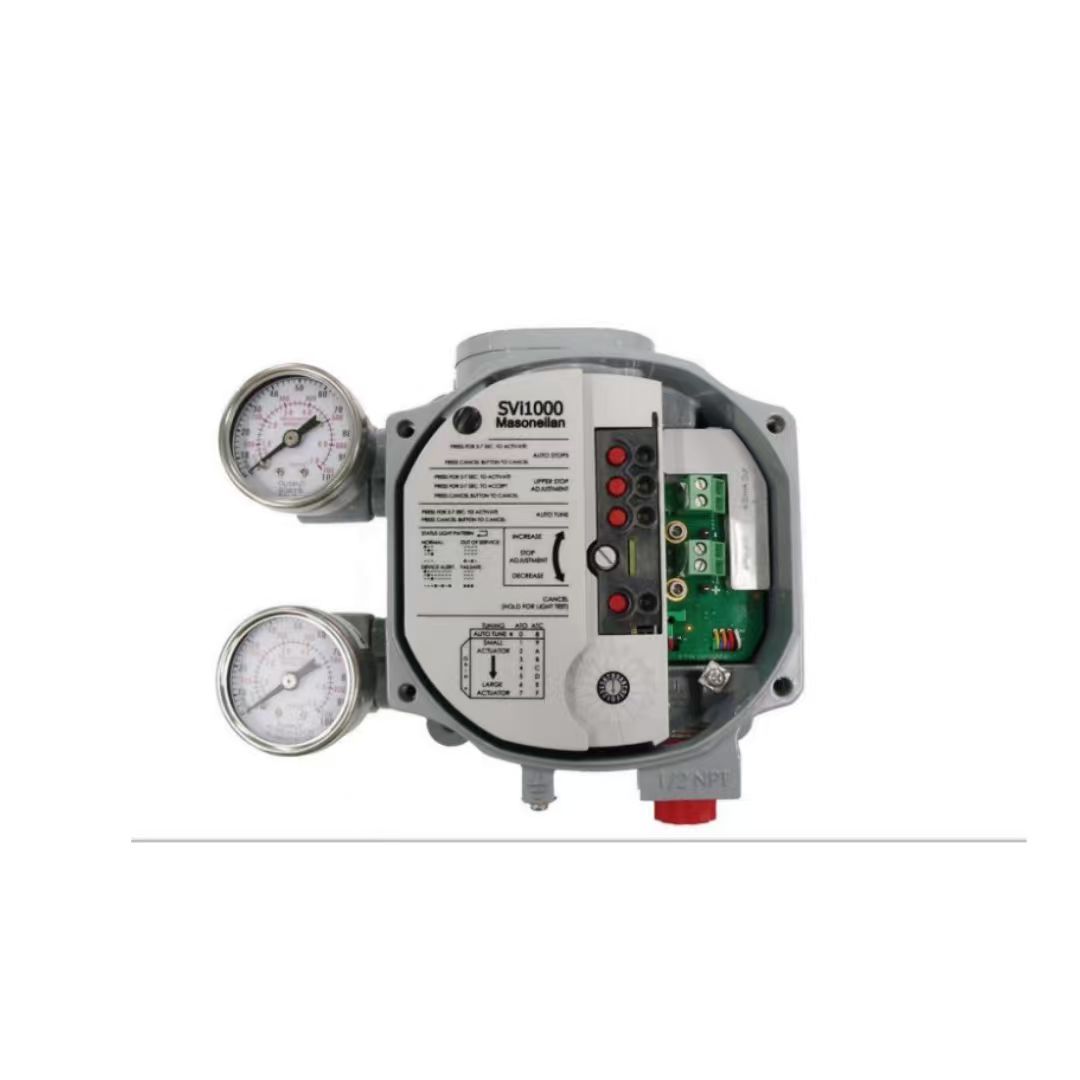

อินเทอร์เฟซปุ่มกดในตัวพร้อมไฟ LED เป็นไปตามการออกแบบปุ่มเดียว-ฟังก์ชันเดียว วาล์วส่วนใหญ่สามารถกำหนดค่าและปรับเทียบได้ภายในเวลาไม่ถึงห้านาที สามารถเลือก HART Revision 5 หรือ 7 ได้ในสนาม สวิตช์โซลิดสเตตในตัวสองตัวสามารถใช้สำหรับการบ่งชี้ตำแหน่ง การออกแบบการติดตั้งแบบสากลใช้ได้กับทั้งแอคทูเอเตอร์แบบเชิงเส้นและแบบหมุน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Masoneilan |
| โปรโตคอลการสื่อสาร | HART (Rev. 5 หรือ Rev. 7, เลือกได้ในสนาม), 4-20mA Analog |
| สัญญาณอินพุต | ไฟฟ้า, ใช้พลังงานจากลูป |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การวินิจฉัยพื้นฐานพร้อมการแจ้งเตือน |
| แรงดันจ่าย | 20 - 100 psi (1.4 - 7 bar) |
| ประเภทการติดตั้ง | ติดตั้งบนแอคทูเอเตอร์ |
| อุณหภูมิในการทำงาน | -40°C ถึง +85°C (-40°F ถึง +185°F) |
| อุณหภูมิในการจัดเก็บ | -50°C ถึง +93°C (-58°F ถึง +200°F) |
| การควบคุมตำแหน่ง | การควบคุมแบบ Throttle / Modulating |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อจ่าย | อากาศ (แห้ง, ปราศจากน้ำมัน) |
| การจำแนกพื้นที่ | Intrinsically Safe, Non-incendive |
| การรับรอง | ATEX, FM, FMc, IEC, CE |
| วัสดุตัวเรือน | โลหะผสมอลูมิเนียมทองแดงต่ำ (ASTM 360), สีรองพื้นอีพ็อกซี่พร้อมสีทับหน้าโพลียูรีเทนสีเทา |
| ระดับการป้องกัน | IP66 / NEMA 4X |
| น้ำหนัก | 2 กก. (4.5 ปอนด์) |
| กระแสไฟต่ำสุด / สูงสุด | 3.2 mA / 24 mA |
| แรงดันขั้วต่อ | 9 Vdc @ 20 mA |
| การเชื่อมต่อทางไฟฟ้า | เกลียวใน NPT ขนาด 1/2 นิ้ว |
| ความแม่นยำ | ±0.5% ของสเกลเต็ม |
| Hysteresis + Dead Zone | ±0.3% ของสเกลเต็ม |
| ความสามารถในการทำซ้ำ | ±0.3% ของสเกลเต็ม |
| เวลาเริ่มต้น | < 500 ms |
| ผลกระทบจากการสูญเสียพลังงานทันที | < 100 ms |
| สัญญาณเอาต์พุต | สวิตช์โซลิดสเตตที่กำหนดค่าได้สองตัว, 1A 30Vdc, NO หรือ NC |
| ตัวเลือก | /G (เกจ), /IM (การป้อนกลับแบบแม่เหล็กในตัว), /SW (สวิตช์โซลิดสเตต) |
อุตสาหกรรมที่ใช้งาน
Masoneilan SVI1000 ใช้ในอุตสาหกรรมผลิตไฟฟ้า, การแปรรูปสารเคมี, การกลั่น, ปิโตรเคมี, และน้ำมันและก๊าซ การใช้งานทั่วไป ได้แก่ เครื่องกำเนิดไฟฟ้ากังหันไอน้ำ, คอนเดนเซอร์, หอทำความเย็น, หม้อไอน้ำผลิตไอน้ำจากการนำความร้อนกลับมาใช้ใหม่, การกลั่น, การไฮโดรโปรเซสซิ่ง, การแตกตัว, การผสม, ความสมบูรณ์ของท่อส่ง, และการอัดก๊าซ การตั้งค่าที่ง่ายและระบบป้อนกลับแบบแม่เหล็กที่เชื่อถือได้ทำให้เหมาะสำหรับการควบคุมแบบ Throttle ทั่วไปบนวาล์วแบบนิวแมติกแบบทำงานครั้งเดียว
ปัญหาทั่วไป
Positioner ไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบว่าแรงดันจ่ายอยู่ในช่วง 20-100 psi และการเชื่อมต่อแบบนิวแมติกแน่นหนา ตรวจสอบว่าโหมดอุปกรณ์ตั้งค่าเป็น Normal
วาล์วตอบสนองช้าหรือไม่ตอบสนองเลย: ยืนยันว่าค่าที่ตั้งไว้ของแหล่งจ่ายอากาศสูงกว่าค่าสุดท้ายของสปริงบวก 10 psig สำหรับแอคทูเอเตอร์ปริมาตรมาก ตรวจสอบว่าแรงดันตกของแหล่งจ่ายระหว่างการเติมมีค่าน้อยกว่า 15%
การแจ้งเตือนข้อผิดพลาดตำแหน่ง: ทำการวัดค่าวาล์วโดยใช้ SVI1000 Basic DTM ตรวจสอบการซีลที่แน่นหนา, การสะสมบนแกนวาล์ว, หรือแรงเสียดทานของแอคทูเอเตอร์ ทำการปรับจูนอัตโนมัติหรือปรับจูนด้วยตนเอง
พลังงานไม่เพียงพอ (ไฟ LED ทั้งหมดดับ): กระแสอินพุตต่ำกว่า 3.85 mA เพิ่มกระแสลูปเป็น 4 mA สำหรับการปรับเทียบและการวินิจฉัย
การปรับเทียบไม่สำเร็จ: การปรับเทียบเซ็นเซอร์อินพุตอยู่นอกช่วงที่ยอมรับได้ ใช้เครื่องมือวัดความแม่นยำทำการปรับเทียบตามขีดจำกัด
ความล้มเหลวของฮาร์ดแวร์ (SelfCheckError): ถอดปลั๊กไฟเป็นเวลาสองนาทีแล้วรีสตาร์ท ล้างการแจ้งเตือนผ่าน ValVue หรือ HART Host หากความล้มเหลว persists ให้เปลี่ยนโมดูลอิเล็กทรอนิกส์
รุ่นที่ใช้ทดแทน
Masoneilan SVI1000 เป็น positioner ดิจิทัลพื้นฐาน สำหรับการใช้งานที่ต้องการการวินิจฉัยวาล์วขั้นสูง, ความสามารถในการไหลที่สูงขึ้น, หรือฟังก์ชันความปลอดภัยที่ได้รับการรับรอง SIL, ซีรีส์ SVI II AP หรือ SVI3 เป็นตัวเลือกในระดับถัดไปจากสายผลิตภัณฑ์เดียวกัน สำหรับทางเลือกจากผู้จำหน่ายรายอื่น, โปรดตรวจสอบการติดตั้งแอคทูเอเตอร์, ช่วงการเดินทาง, และโปรโตคอลการสื่อสารก่อนทำการสั่งซื้อ
