ภาพรวมผลิตภัณฑ์

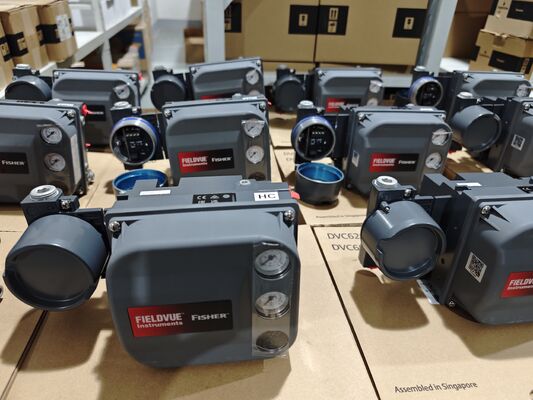

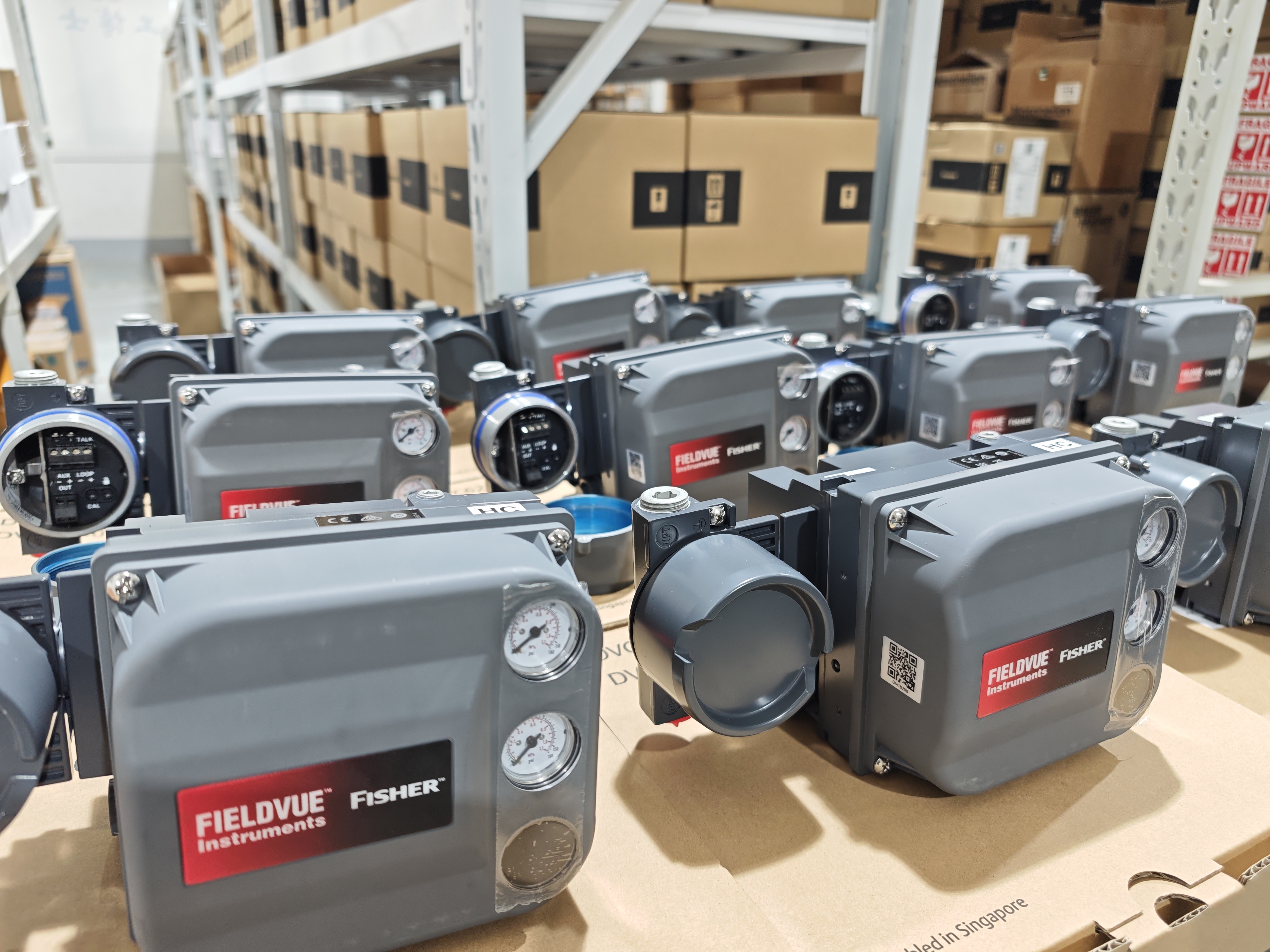

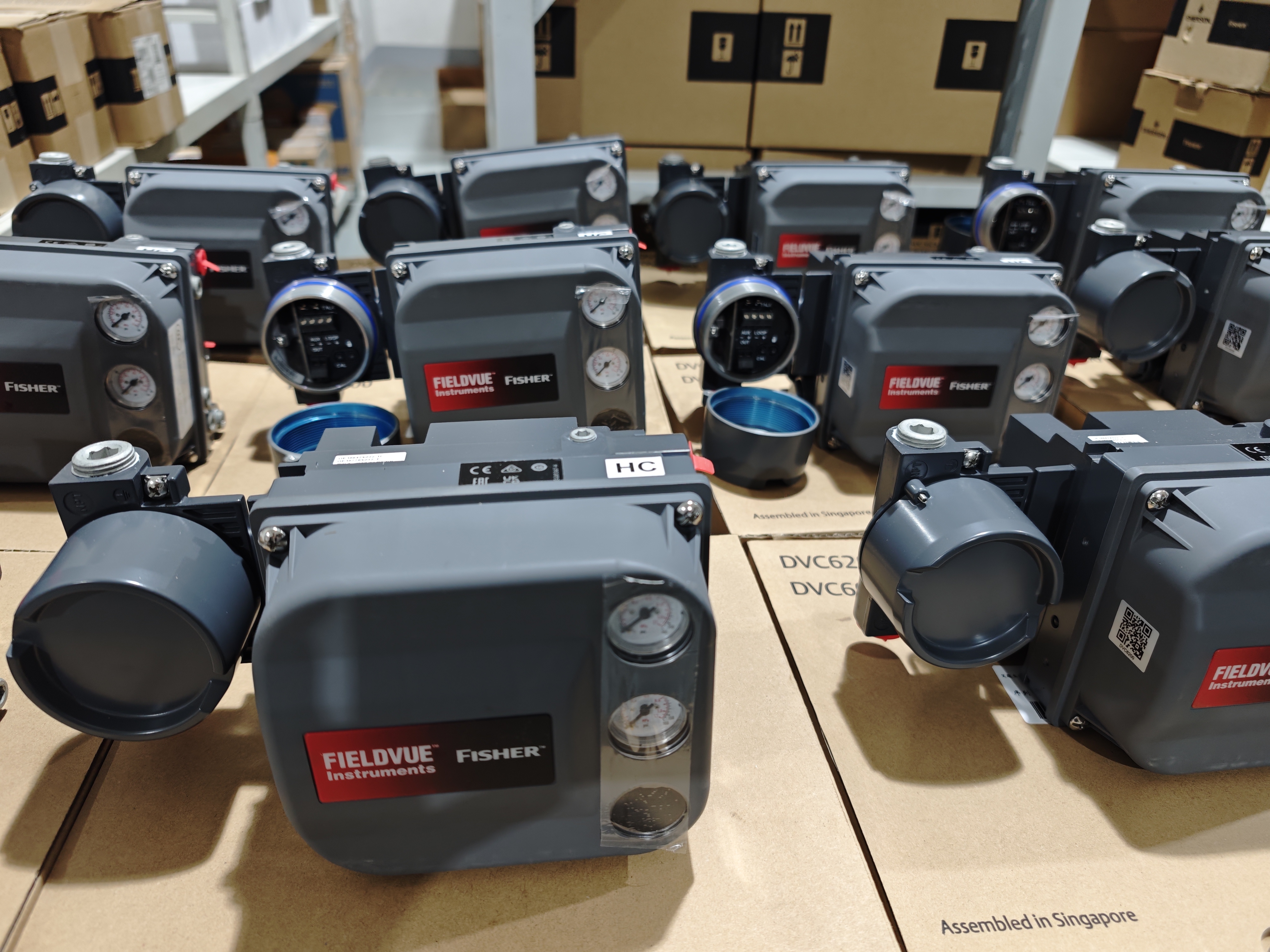

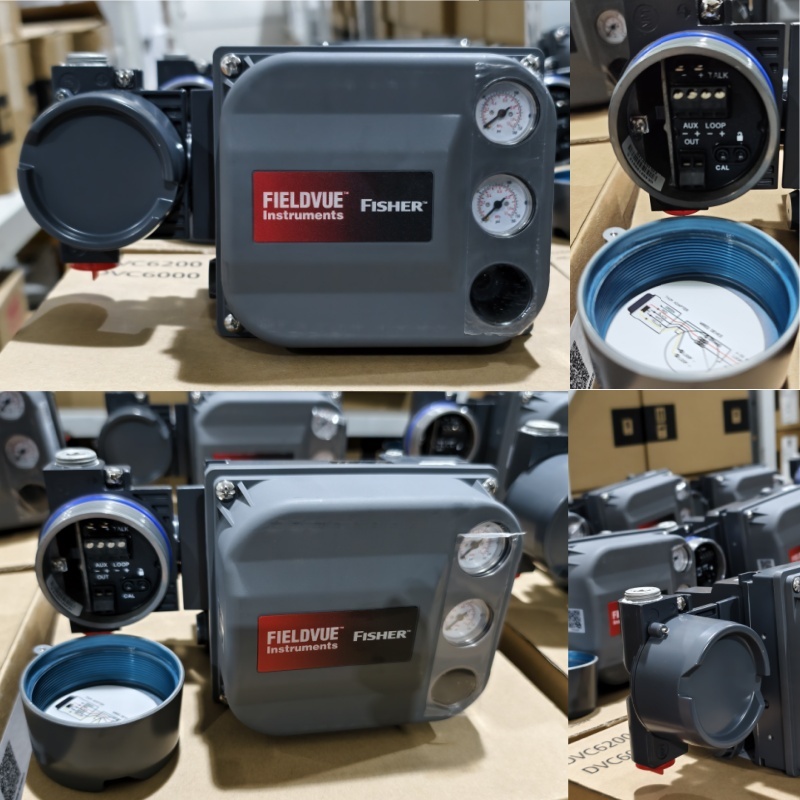

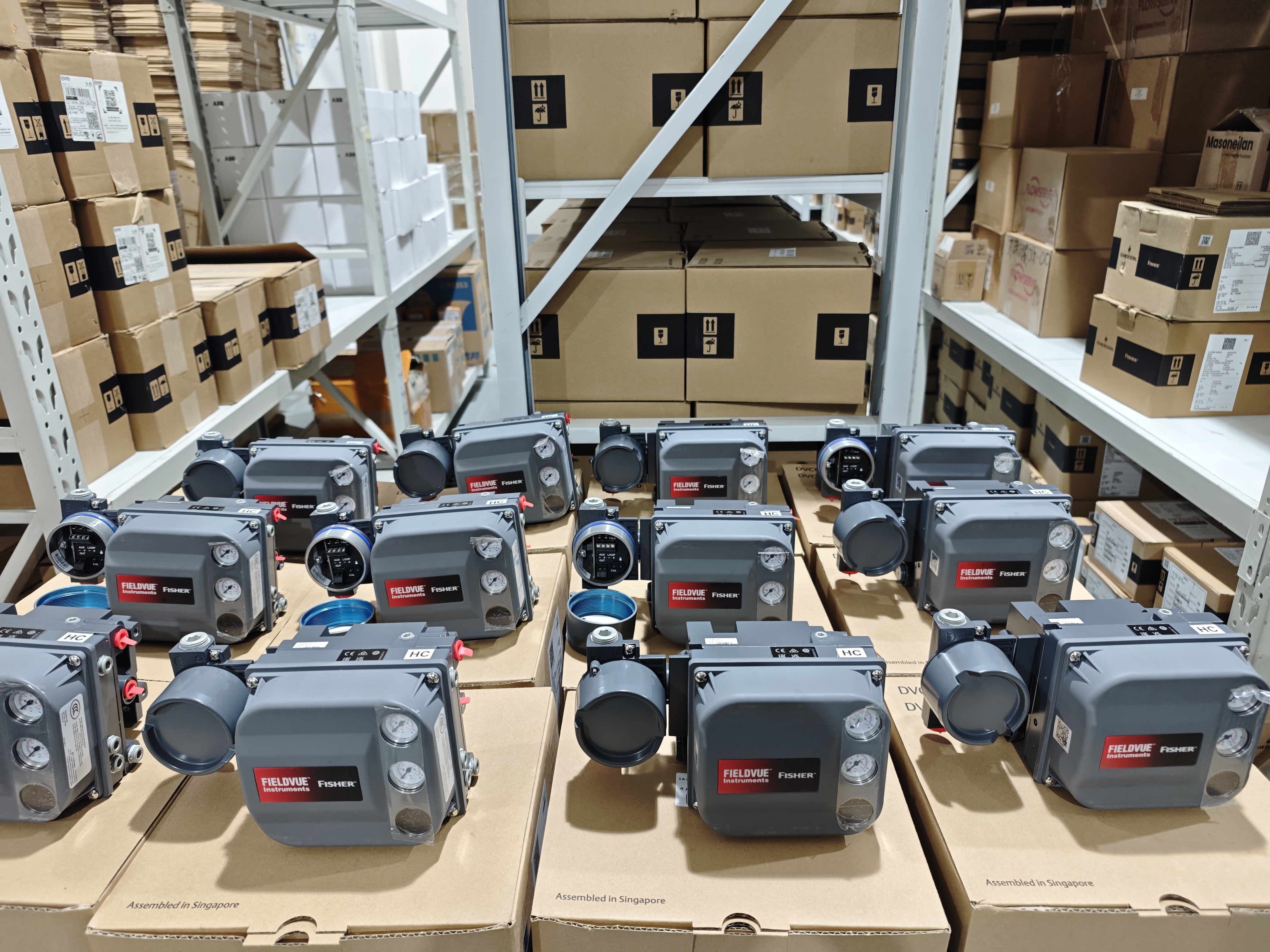

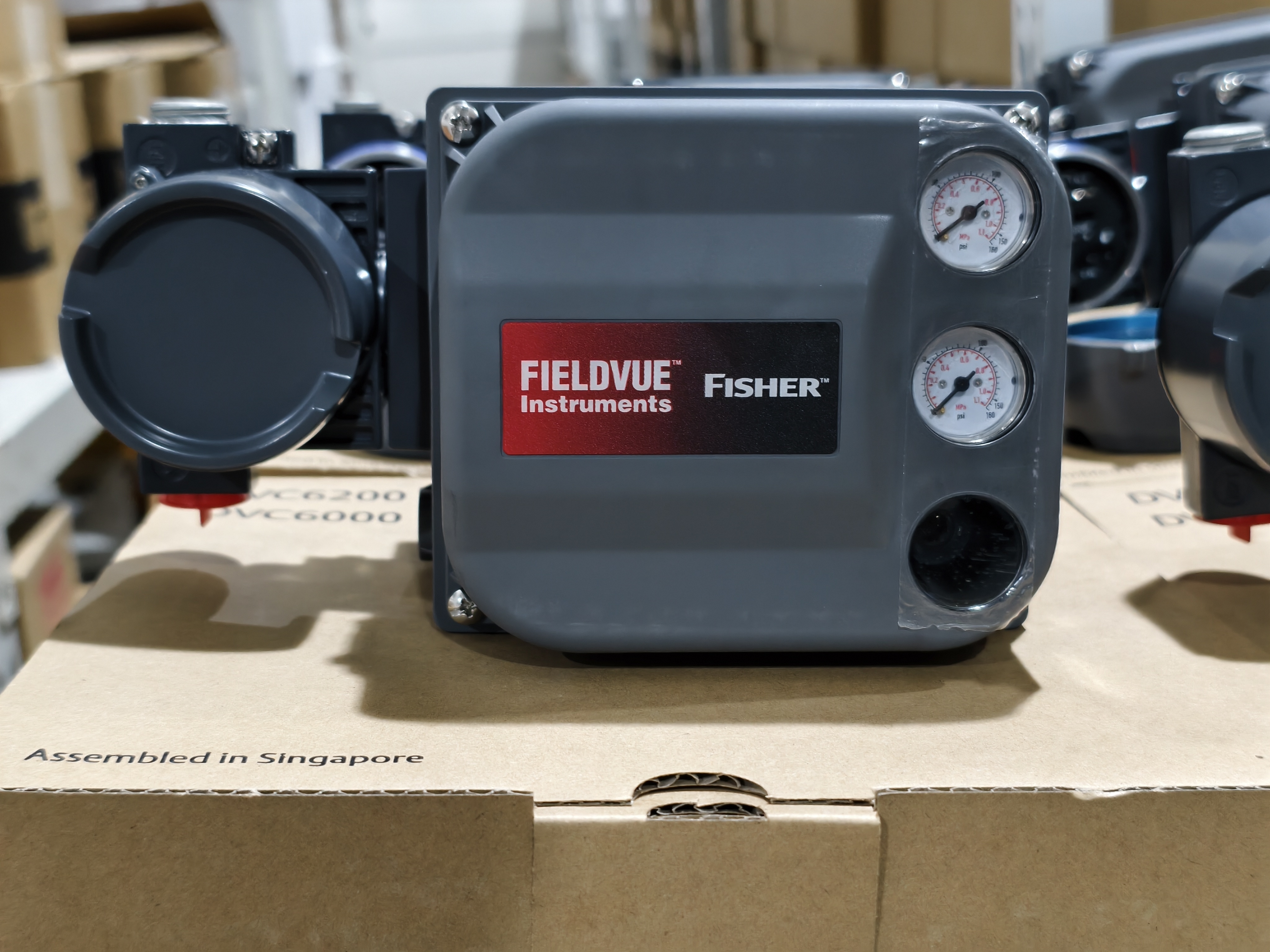

Fisher DVC6200 เป็นตัวควบคุมวาล์วดิจิทัล FIELDVUE ที่ใช้การสื่อสาร HART เพื่อเชื่อมต่อระบบควบคุมกับแอคทูเอเตอร์แบบนิวแมติก รับสัญญาณควบคุม 4-20 mA แบบสองสาย และสร้างเอาต์พุตแบบนิวแมติกตามสัดส่วนเพื่อกำหนดตำแหน่งวาล์ว หน่วยนี้สร้างขึ้นเพื่อทดแทนโพซิชันเนอร์แบบอนาล็อกบนแอคทูเอเตอร์แบบนิวแมติกส่วนใหญ่โดยไม่ต้องใช้อะแดปเตอร์ เซ็นเซอร์ตำแหน่งแบบไม่สัมผัสด้วยแม่เหล็กช่วยลดการสึกหรอของข้อต่อและยืดอายุการใช้งาน โมดูลอิเล็กทรอนิกส์แบบหุ้มช่วยต้านทานการสั่นสะเทือนสูง การเปลี่ยนแปลงอุณหภูมิ และอากาศในโรงงานที่สกปรก
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Fisher |
| โปรโตคอลการสื่อสาร | 4-20 mA HART |
| สัญญาณอินพุต | ไฟฟ้า |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ใช่ |
| แรงดันเอาต์พุตสูงสุด | 145 psig |
| ประเภทการติดตั้ง | ติดตั้งในตัว |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน, อุณหภูมิสูง |
| การควบคุมตำแหน่ง | การควบคุมแบบ Throttle, เปิด/ปิด |
| แหล่งพลังงาน | ท้องถิ่น |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อจ่าย | อากาศ, ก๊าซธรรมชาติ, ไนโตรเจน |
| การจำแนกพื้นที่ | ป้องกันการระเบิด, ปลอดภัยจากอันตราย, FISCO, Type N, ป้องกันเปลวไฟ, ไม่ก่อให้เกิดการลุกไหม้สำหรับ FM |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, ได้รับการรับรองก๊าซธรรมชาติ, อุปกรณ์ซีลเดี่ยว; การอนุมัติทางทะเล: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| ความเข้ากันได้ของแอคทูเอเตอร์ (เชิงเส้น) | แอคทูเอเตอร์แบบสไลด์สเตมเชิงเส้นที่มีระยะชักระหว่าง 6.35 มม. / 0.25 นิ้ว ถึง 606 มม. / 23.375 นิ้ว |
| ความเข้ากันได้ของแอคทูเอเตอร์ (แบบหมุน) | แอคทูเอเตอร์แบบหมุนควอเตอร์เทิร์นที่มีระยะชักระหว่าง 45° ถึง 180° |
| วัสดุตัวเรือน | โลหะผสมอลูมิเนียมทองแดงต่ำ A03600 (มาตรฐาน); สแตนเลส (อุปกรณ์เสริม) |
| อีลาสโตเมอร์ | ไนไตรล์ (มาตรฐาน); ฟลูออโรซิลิโคน (อุณหภูมิสูง) |
| น้ำหนัก (DVC6200 อลูมิเนียม) | 3.5 กก. / 7.7 ปอนด์ |
| น้ำหนัก (DVC6200 สแตนเลส) | 8.6 กก. / 19 ปอนด์ |
| น้ำหนัก (DVC6205) | 4.1 กก. / 9 ปอนด์ |
| น้ำหนัก (DVC6215) | 1.4 กก. / 3.1 ปอนด์ |
| แรงดันขั้วต่อขั้นต่ำ | 9.5 VDC สำหรับการควบคุมแบบอนาล็อก; 10 VDC สำหรับการสื่อสาร HART |
อุตสาหกรรมที่ใช้งาน
DVC6200 ได้รับการพิสูจน์แล้วในอุตสาหกรรมการกลั่น, เคมี, นิวเคลียร์, น้ำมันและก๊าซ, พลังงาน, เยื่อกระดาษและกระดาษ, อาหารและเครื่องดื่ม, น้ำและน้ำเสีย, ยา, และโลหะและเหมืองแร่ จัดการการควบคุมกระบวนการสำหรับการใช้งานด้านการไหล, ความดัน, อุณหภูมิ, และระดับ
ปัญหาทั่วไป
เครื่องมือไม่สามารถสื่อสารได้: ตรวจสอบแหล่งจ่ายไฟ, แรงดันขั้วต่อ (ควรเป็น 9–32 VDC), และขั้วต่อสายไฟบนแผงวงจรพิมพ์
วาล์วไม่ทำงานตั้งแต่ 0 ถึง 100%: ตรวจสอบการเชื่อมต่อแบบนิวแมติกและแรงดันจ่าย; ตรวจสอบว่าบล็อกฟังก์ชันอยู่ในโหมดที่ถูกต้อง
เอาต์พุตตัวแปลง I/P นอกสเปก: อาจบ่งชี้ว่าซีลฐานโมดูลชำรุด, รีเลย์ชำรุด, หรือตัวควบคุม 67CFR ชำรุด
รุ่นทดแทน
DVC6200 ออกแบบมาเพื่อติดตั้งทดแทนโพซิชันเนอร์แบบอนาล็อกที่มีอยู่ เป็นการอัปเกรดทั่วไปจากรุ่น DVC2000 ที่เก่ากว่า สำหรับยี่ห้ออื่น ๆ โปรดตรวจสอบการติดตั้ง, ช่วงการชัก, และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
