ภาพรวมสินค้า

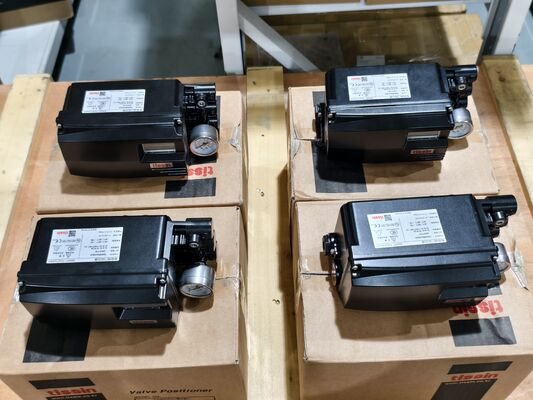

Tissin TS800 เป็นเครื่องตั้งตําแหน่งวาล์วที่ฉลาด ที่รับสัญญาณการเข้า 4-20mA DC จากห้องควบคุมหรือเครื่องกําเนิดสัญญาณและปรับปรับความดันลมตามสัดส่วนกับตัวดําเนินของวาล์ว, การควบคุมการเปิดคลุมด้วยความแม่นยํา ไมโครโปรเซสเซอร์ในตัวช่วยในการตั้งค่าอัตโนมัติ การควบคุม PID และการสื่อสาร HART

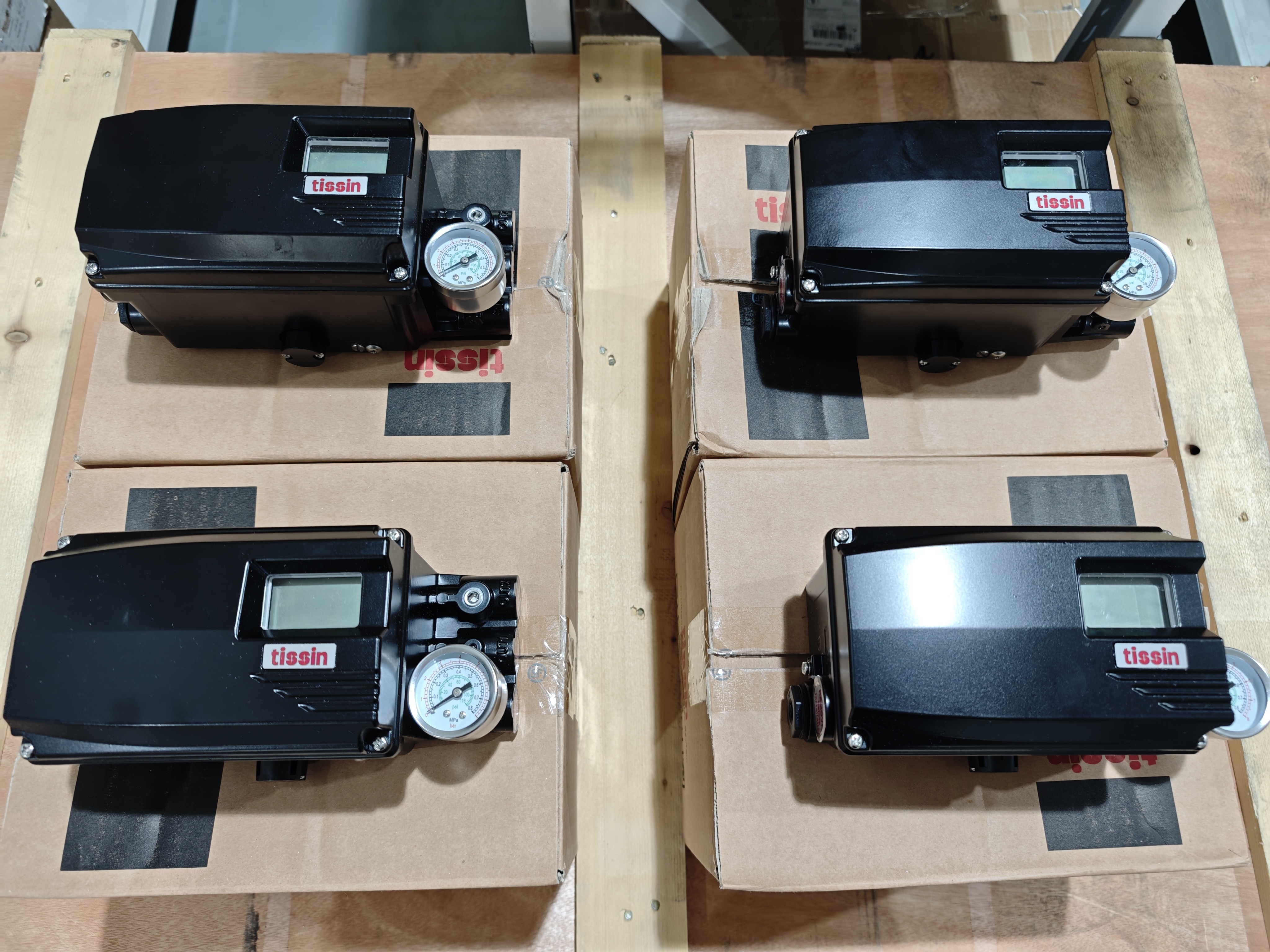

อุปกรณ์มีจอ LCD และปุ่มกดสี่ปุ่มสําหรับการปรับระดับท้องถิ่นที่รวดเร็วและง่าย. มันรวมถึงฟังก์ชันการทดสอบการกระแทกบางส่วน (PST), ฟังก์ชันสัญญาณเตือน, การปรับเปลี่ยนอัตโนมัติ / มือและความสามารถในการวินิจฉัยตัวเองกล่อง IP66/NEMA 4X ป้องกันจากสภาพแวดล้อมอุตสาหกรรมที่รุนแรง วาล์วผู้ขับเคลื่อนระบายน้ําขนาดใหญ่ช่วยเพิ่มความเร็วในการควบคุมวาล์ว และการออกแบบมีความทนทานต่อการสั่นแรงและการชนแรง

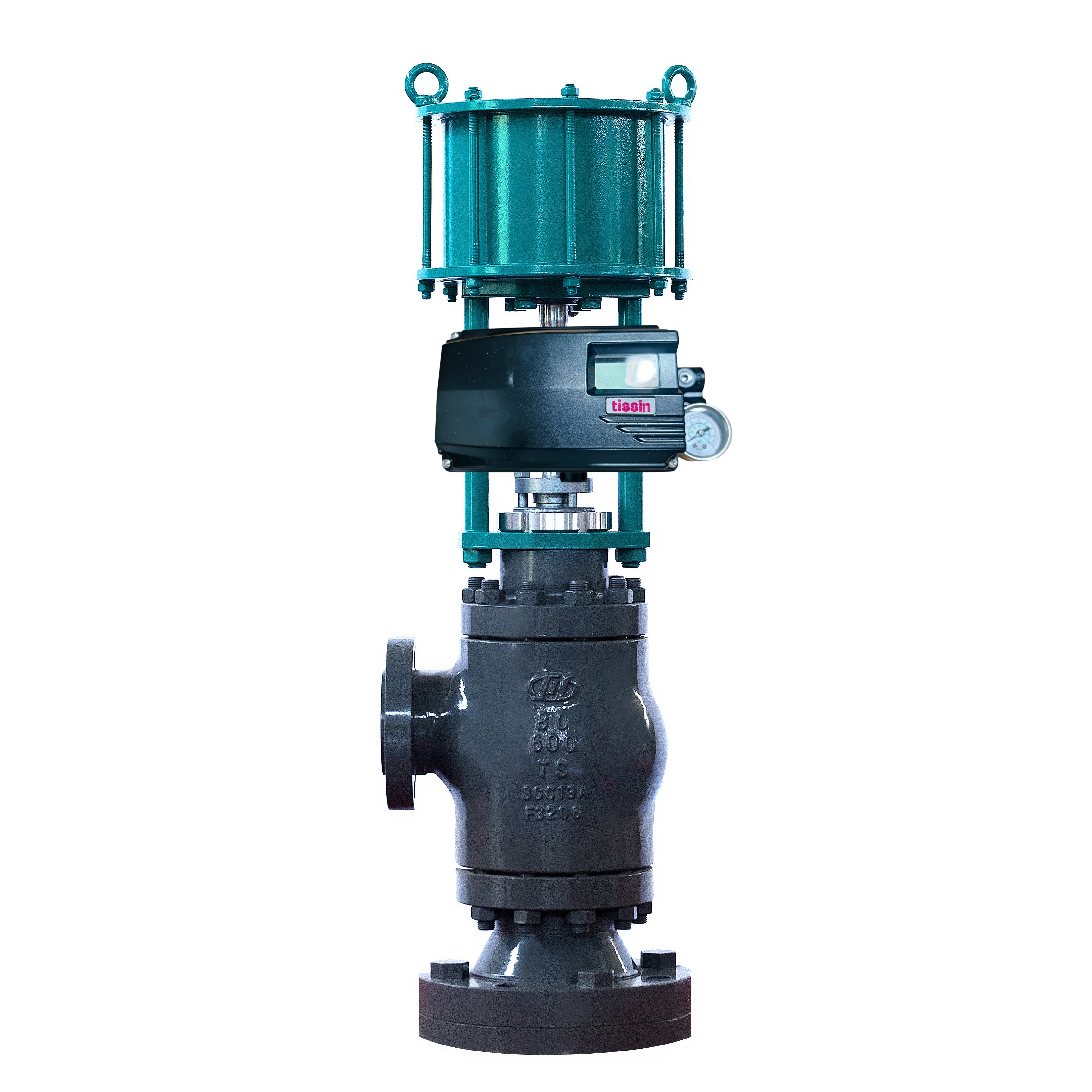

TS800 รองรับทั้งเส้นตรง (10~150 มม) และหมุน (0~90 °) เครื่องดําเนินงาน อุปกรณ์ทางเลือกประกอบด้วยตัวส่งตําแหน่ง 4-20mA DC, โมดูลการสื่อสาร HART และโมดูลสวิทช์ขั้นต่ําอุปกรณ์มีพร้อมกับการรับรองความปลอดภัยภายในและ CSA ระเบิด.
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | ทิสซิน |
| โปรต็อกอลการสื่อสาร | HART (ไม่จําเป็น) |
| สัญญาณเข้า | 4 ~ 20mA DC |
| อัมพาตทางเข้า | 500 Ω (ที่ 20mA DC) |
| ความดันการให้บริการ | 0.14~0.7 MPa (20~100 PSI) |
| โรคหลอดเลือดสมอง | 10~150 มม (เส้นตรง) / 0~90° (หมุน) |
| การเชื่อมต่อทางอากาศ | 1/4 NPT |
| การเชื่อมต่อ Gauge | 1/8 NPT |
| ช่องทาง | 1/2 NPT |
| การป้องกันห้อง | IP66 / NEMA 4X |
| วัสดุบ้าน | อลูมิเนียมท่อ (มาตรฐาน); สแตนเลส 316 (ไม่จําเป็น) |
| น้ําหนัก | 2.2 กิโลกรัม (อลูมิเนียม) / 4.2 กิโลกรัม (สแตนเลส) |
| อุณหภูมิแวดล้อม | -30°C ~ +85°C (มาตรฐาน); -40°C ~ +85°C (ความร้อนต่ํา) |
| อุณหภูมิระเบิด | -40°C ~ +60°C (T5) / -40°C ~ +40°C (T6) |
| ความเป็นเส้นตรง | ± 0.5% F.S. |
| ความรู้สึก | ± 0.2% F.S. |
| ไฮสเตเรซิส | ± 0.5% F.S. |
| ความซ้ํา | ± 0.3% F.S. |
| การบริโภคลม | ต่ํากว่า 2.3 LPM (อุปทาน = 0.14 MPa) |
| ความจุ | มากกว่า 100 LPM (อุปทาน = 0.14 MPa) |
| กันระเบิด | ex ia IIC T5/T6 |
| การรับรอง | ATEX, IECEx, CSA |
อุตสาหกรรมการใช้งาน
Tissin TS800 ใช้ในปิโตรเคมี, การผลิตพลังงาน, การรักษาน้ํา, กระดาษ, และการควบคุมกระบวนการอุตสาหกรรมทั่วไป.มันเป็นที่เหมาะสมสําหรับการควบคุมการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุง.
ปัญหาทั่วไป
ความไม่ตรงกันของสัญญาณเข้า: ตรวจสอบความแรงกดไฟฟ้าไฟฟ้า หากกระแสไฟฟ้าปกติ
การล่าหรือการสั่น: เพิ่มค่า deadband ภายในช่วงที่สนามอนุญาต หากการตั้ง deadband ต่ําเกินไป มันจะช้าการค้นหาจุดเป้าหมาย
ความผิดพลาด EEPROM: ตรวจสอบว่าเครื่องตั้งตําแหน่งติดตั้งสูงเกินไป หรือต่ําเกินไป หรือห่างจากเครื่องขับเคลื่อนมากเกินไป ตรวจสอบว่าเครื่องปันเปตติโอเมตรและเครื่องปันเปตหลักไม่อยู่ในตําแหน่งเพราะการสั่นหรือแรงกระแทกภายนอก
ไม่มีการตอบสนองสัญญาณเข้า: ตรวจสอบความดันของอุปกรณ์อาหารอยู่ในระยะ 0.14 ~ 0.7 MPa ตรวจสอบการเชื่อมต่อปนูเมติกปลอดภัย ตรวจสอบการติดตั้งเลเวอร์การตอบสนอง
การตอบสนองของวาล์วช้า: หากขนาดของตัวขับเคลื่อนใหญ่เกินไป กําหนดค่า TbL เป็น TbL 4 (LLS)
รูปแบบสํารอง
Tissin TS800 เป็นแพลตฟอร์มวางตําแหน่งวาล์วสมาร์ทรุ่นปัจจุบัน TS805 เป็นตัวแปรในชุดเดียวกัน สําหรับการใช้งานที่ต้องการการรับรองกันระเบิดซีรี่ย์ TS800 มีตัวเลือก CSA ที่มีความปลอดภัยและกันระเบิดสําหรับตัวแทนที่แตกต่างกันของผู้ขาย เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
