ภาพรวมผลิตภัณฑ์

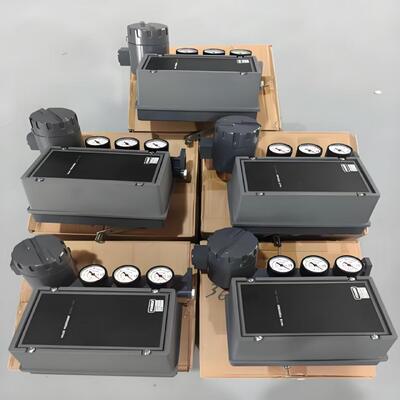

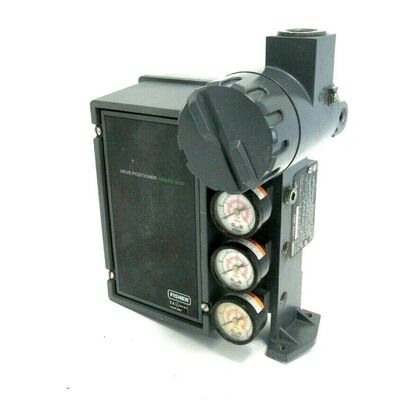

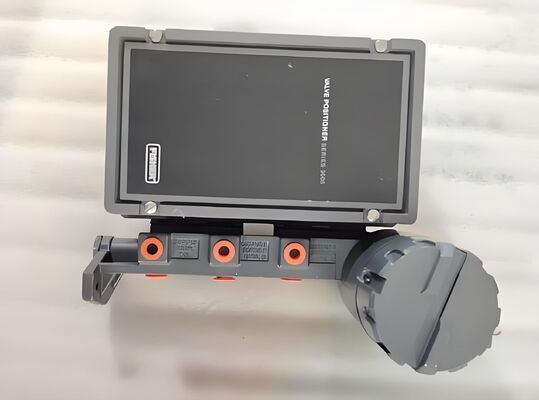

Fisher 3620J เป็นตัวกำหนดตำแหน่งวาล์วแบบไฟฟ้า-นิวแมติกแบบทำงานเดี่ยว ออกแบบมาสำหรับตัวขับเคลื่อนแบบหมุนแบบไดอะแฟรมหรือลูกสูบ ผสมผสานตัวกำหนดตำแหน่งแบบนิวแมติก 3610J เข้ากับตัวแปลงไฟฟ้า-นิวแมติก 3622 ตัวแปลงรับสัญญาณ 4-20 mA DC และสร้างเอาต์พุตแบบนิวแมติกที่ได้สัดส่วน (0.2 ถึง 1.0 บาร์ / 3 ถึง 15 psig) ซึ่งขับเคลื่อนขั้นตอนตัวกำหนดตำแหน่ง

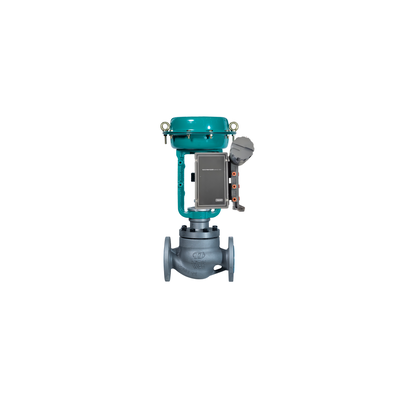

3620J ติดตั้งเข้ากับโครงเรือนตัวขับเคลื่อนโดยตรง การทำงานสามารถสลับระหว่างแบบตรงและแบบย้อนกลับได้ในสนามโดยไม่ต้องใช้อุปกรณ์เพิ่มเติม การปรับศูนย์ ช่วง และจุดตัดสามารถเข้าถึงได้ด้วยไขควงหลังจากถอดฝาครอบออก อัตราขยายลูปที่ปรับได้เล็กน้อยช่วยให้ผู้ใช้ปรับการตอบสนองแบบไดนามิกให้เหมาะสมสำหรับขนาดตัวขับเคลื่อนและการใช้งานแต่ละประเภท
ตัวกำหนดตำแหน่งให้การทำงานที่แม่นยำ ตอบสนองรวดเร็ว และทนทานต่อการสั่นสะเทือนที่พบในสภาพแวดล้อมโรงงานส่วนใหญ่ การเปลี่ยนแปลงแรงดันอุปทานมีผลกระทบเพียงเล็กน้อยต่อการทำงาน วัสดุโครงเรือน ส่วนประกอบ และปะเก็นถูกเลือกสำหรับสภาพแวดล้อมที่รุนแรง ด้วยการหล่อขึ้นรูปอะลูมิเนียมอัลลอยด์ทองแดงต่ำเพื่อความทนทานต่อการกัดกร่อน อากาศที่รั่วจะชะล้างชิ้นส่วนภายในและโครงเรือนตัวขับเคลื่อนเพื่อการป้องกันเพิ่มเติม
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Fisher |
| โปรโตคอลการสื่อสาร | อนาล็อก 4-20 mA DC |
| สัญญาณอินพุต | กระแสคงที่ 4 ถึง 20 mA DC; แรงดันไฟฟ้าสูงสุด 30 VDC; แรงดันขั้วต่ำสุด 2.4 VDC ที่ 20 mA |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ไม่ |
| แรงดันอุปทานสูงสุด | 10.3 บาร์ (150 psig) หรืออัตราตัวขับเคลื่อน แล้วแต่ว่าค่าใดต่ำกว่า |
| แรงดันเอาต์พุตสูงสุด | 150 psi |
| ประเภทการติดตั้ง | ติดตั้งกับตัวขับเคลื่อน; แบบหมุน (ทำงานเดี่ยว) |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน, อุณหภูมิสูง |
| การควบคุมตำแหน่ง | การปรับค่า |
| สื่ออุปทาน | อากาศ |
| การจำแนกพื้นที่ | ป้องกันการระเบิด, ปลอดภัยจากอันตราย, ไม่ก่อให้เกิดประกายไฟ, ฝุ่น |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM |
| วงจรเทียบเท่า | 120 โอห์ม ขนานกับไดโอดเซเนอร์ 5.6 V สามตัว |
| วัสดุโครงเรือน | อะลูมิเนียมอัลลอยด์ทองแดงต่ำ; ส่วนประกอบสแตนเลสซีรีส์ 300 |
| น้ำหนัก | 3.6 กก. (8.0 ปอนด์) |
| การทำงาน | สลับระหว่างแบบตรงและแบบย้อนกลับได้ในสนาม |
อุตสาหกรรมที่ใช้งาน
Fisher 3620J ใช้ในการแปรรูปสารเคมีและปิโตรเคมี, การผลิตไฟฟ้า, การบำบัดน้ำและน้ำเสีย, และการควบคุมกระบวนการอุตสาหกรรมทั่วไป เหมาะสำหรับวงจรควบคุมแบบนิวแมติกแบบเก่าและการใช้งานที่ต้องการการกำหนดตำแหน่งวาล์วแบบหมุนที่เชื่อถือได้ ตัวกำหนดตำแหน่งติดตั้งเข้ากับโครงเรือนตัวขับเคลื่อนโดยตรงเพื่อการติดตั้งที่กะทัดรัด
ปัญหาทั่วไป
ไม่มีสัญญาณเอาต์พุตเมื่อมีอินพุต: ตรวจสอบหัวฉีดอุดตัน ทำความสะอาดหัวฉีด ตรวจสอบแรงดันอุปทานอากาศ
แรงดันเอาต์พุตช้าหรือไม่ปกติ: ตรวจสอบว่าแรงดันอุปทานอยู่ในข้อกำหนด ตรวจสอบแอมพลิฟายเออร์แบบนิวแมติกและชุดหัวฉีด/แผ่นปิด
การตอบสนองเชิงเส้นไม่ดี: ตรวจสอบการปรับสปริงศูนย์ ตรวจสอบตำแหน่งกลไกการปรับช่วง
ตัวกำหนดตำแหน่งไม่ตอบสนอง: ตรวจสอบแรงดันอุปทานและการเชื่อมต่อแบบนิวแมติก ตรวจสอบว่าตัวแปลงได้รับสัญญาณ 4-20 mA
อากาศรั่ว: ตรวจสอบโอริง ปะเก็น และไดอะแฟรมว่าสึกหรอหรือไม่ เปลี่ยนตามความจำเป็น
รุ่นทดแทน
Fisher 3620J เป็นแพลตฟอร์มตัวกำหนดตำแหน่งแบบไฟฟ้า-นิวแมติกที่สมบูรณ์ สำหรับการสื่อสารดิจิทัลสมัยใหม่และการวินิจฉัยขั้นสูง Fisher DVC6200 หรือ DVC2000 ดิจิทัลวาล์วคอนโทรลเลอร์เป็นทางเลือกในรุ่นปัจจุบัน สำหรับการติดตั้งแบบเดิม 3620J ทำหน้าที่เป็นตัวกำหนดตำแหน่งแบบนิวแมติก 3610J โดยตรงเมื่อต้องการอินพุตไฟฟ้า 3620JP เพิ่มตัวส่งสัญญาณตำแหน่ง และ 3620JPR เพิ่มความสามารถในการติดตั้งระยะไกล สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้งตัวขับเคลื่อน ช่วงการเคลื่อนที่ และความเข้ากันได้ของสัญญาณอินพุตก่อนสั่งซื้อ
