ภาพรวมสินค้า

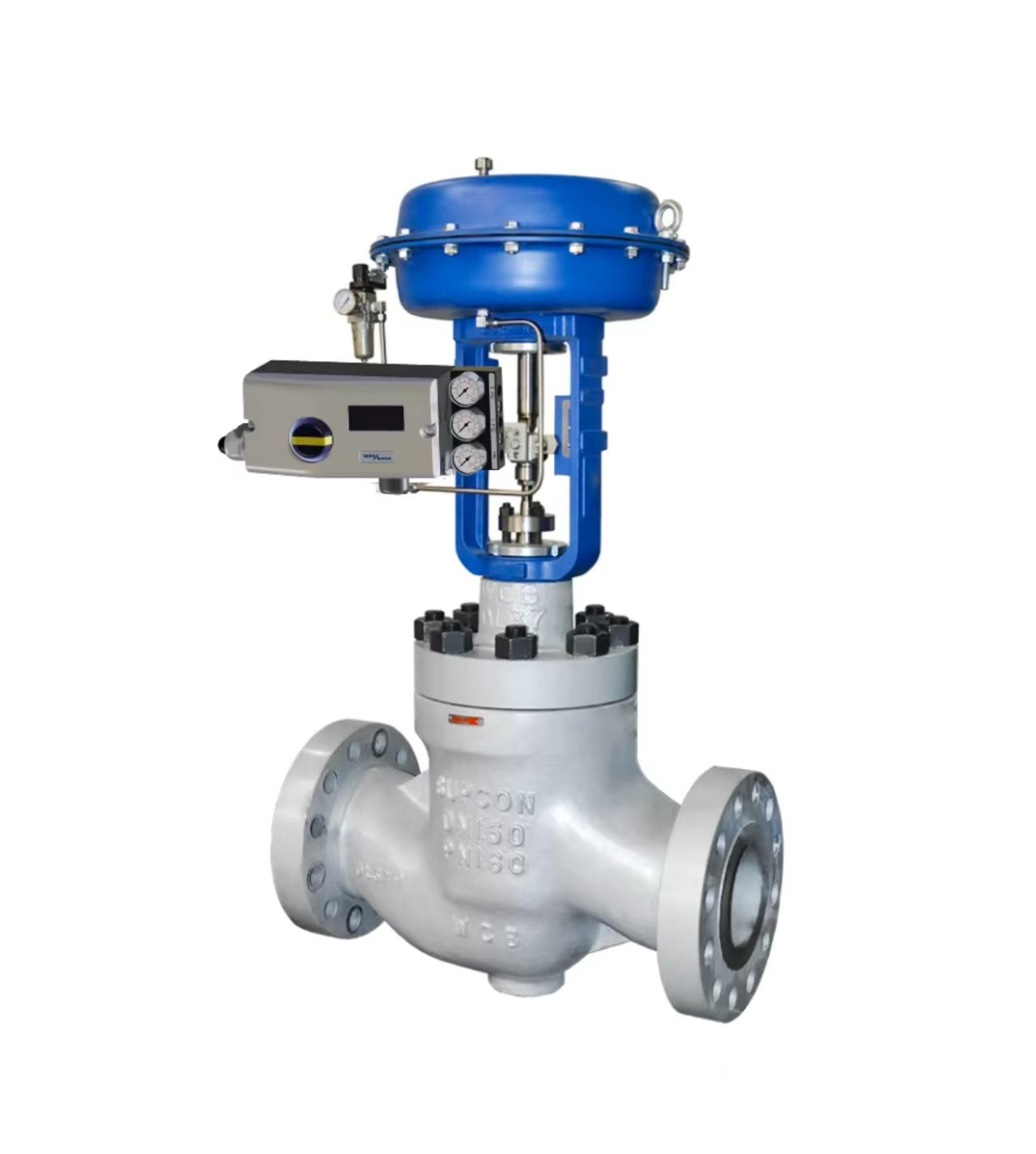

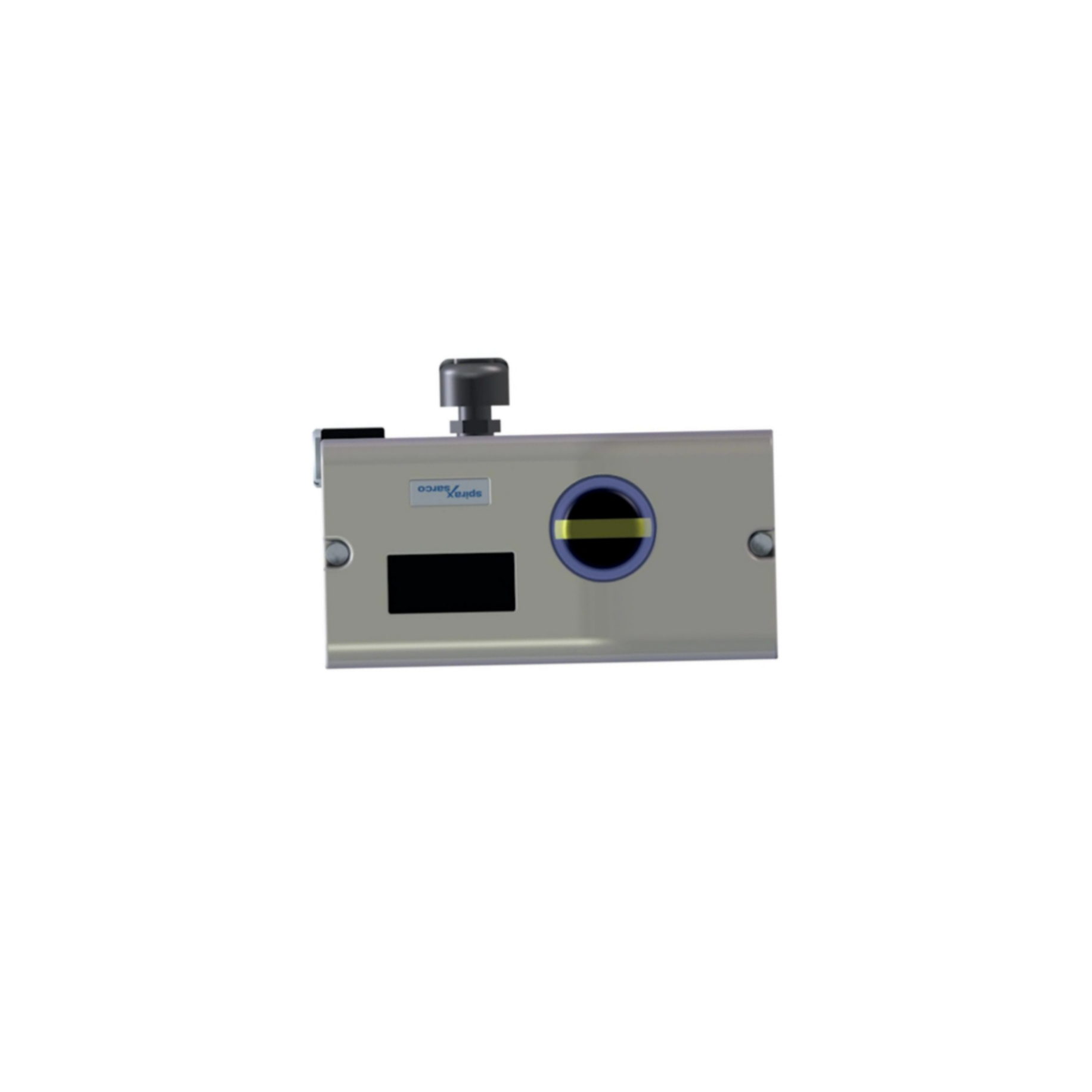

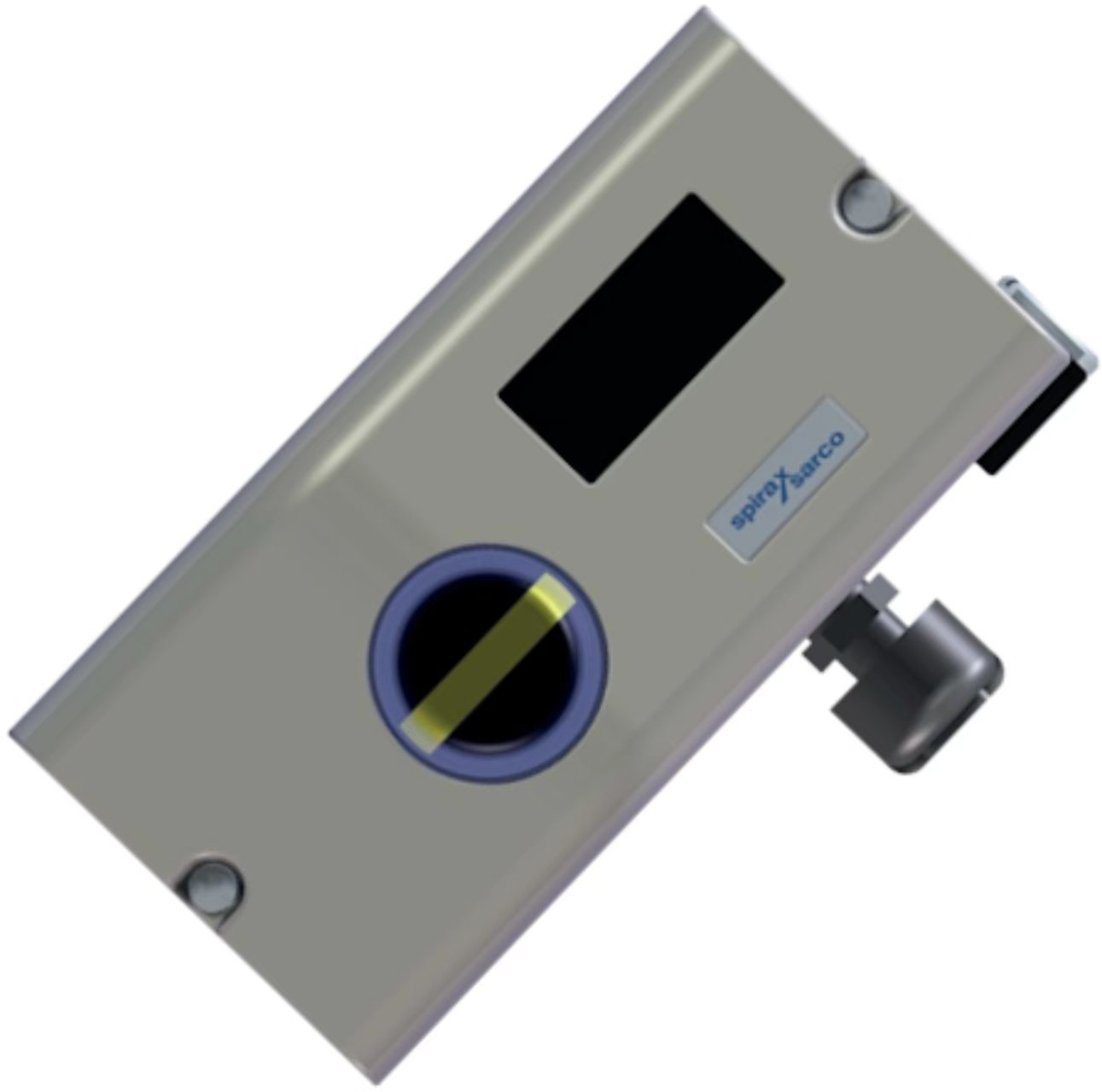

Spirax Sarco SP7 เป็นเครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติกที่สามารถปรับแต่งได้ทางอิเล็กทรอนิกส์. มันติดตั้งบนเครื่องปนิวเมติกแบบเส้นตรงหรือหมุนที่ปฏิบัติตามมาตรฐาน NAMUR.หน่วยประกันว่ากระแทกของวาล์วและสัญญาณ mA เข้ายังคงสัดส่วนอย่างถูกต้อง.
SP7-1* ใช้กล่องอลูมิเนียมท่อที่ได้รับการรักษาสําหรับการใช้งานกลางแจ้ง มันใส่ตัวขับเคลื่อนที่มีการเคลื่อนที่หมุนจาก -57 ถึง +57 ° หรือการเคลื่อนที่เส้นตรงจาก -28 ถึง +28 °ชุดการติดตั้งและบล็อกเครื่องวัดแรงกดสามารถจัดส่งเป็นตัวเลือกสัญญาณการควบคุมอยู่ใน mA และแรงกดอากาศที่ให้บริการอยู่ระหว่าง 1.4 ถึง 6 บาร์ เครื่องตั้งตําแหน่งยังสามารถย้อนการกระทําของสัญญาณการควบคุมได้
SP7-10 มาพร้อมกับอินเตอร์เฟซการสื่อสารท้องถิ่น (LCI) เป็นมาตรฐาน โมดูล HART แบบเลือก สามารถสื่อสารผ่านสัญญาณ 20mA ได้ HART 5 หรือ HART 7 สามารถใช้ได้ SP7-11 ใช้ PROFIBUS PA,และ SP7-12 ใช้ FOUNDATION Fieldbus ทางเข้าดิจิทัลสามารถกระตุ้นฟังก์ชันของระบบควบคุม ขณะที่ทางออกดิจิทัลส่งสัญญาณเตือนหรือข้อความผิดพลาดSP7 เป็นเครื่องตั้งตําแหน่งที่ประหยัดพลังงานที่สุดในตลาด, ด้วยการบริโภคอากาศสูงสุดในสภาพคงที่ 0.015 SCFM ̇ ถึง 50 เท่าดีกว่าเครื่องตั้งตําแหน่งไฟฟ้าปนูเมติกที่คล้ายกัน
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | Spirax Sarco |
| โปรต็อกอลการสื่อสาร | HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| สัญญาณเข้า | 4-20 mA (แบ่งช่วงความยาวขั้นต่ํา 8 mA) หรือฟิลด์บัส |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | การวินิจฉัยแวลล์ ตัวชี้วัดการบํารุงรักษาป้องกัน |
| ความดันการให้บริการ | 1.4 ถึง 6 บาร์ (20 ถึง 87 psi) |
| คุณภาพอากาศ | ISO 8573-1:2010 ประเภท 3:3:3 |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนเส้นและหมุน (NAMUR) |
| อุณหภูมิการทํางาน | -20°C ถึง +80°C (มาตรฐาน) -40°C ถึง +80°C (เวอร์ชั่น T4) |
| การป้องกันห้อง | IP66 |
| วัสดุบ้าน | อัลลูมิเนียมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
| น้ําหนัก | ประมาณ 0.78 กิโลกรัม (ชุดติดตั้งเส้นตรง); 0.4 กิโลกรัม (ชุดติดตั้งหมุน) |
| อุปสรรค | Max 485 ± 15 Ω (สําหรับสัญญาณเข้า 4-20mA เท่านั้น) |
| การรับรอง | ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (ประเทศจีน); NEPSI; INMETRO |
| การรับประกัน | การรับประกันจากผู้ผลิต 3 ปี |
อุตสาหกรรมการใช้งาน
SP7 ใช้ในระบบควบคุมควัน การทํากระบวนการทําความร้อนและทําความเย็น การบริการอาหารและเครื่องดื่ม การทําควันที่สะอาดของยา และการควบคุมวาล์วอุตสาหกรรมทั่วไปเหมาะสําหรับการใช้งานที่มีความน่าเชื่อถือ การตั้งตําแหน่งดิจิตอลและการใช้พลังงานที่ต่ําเครื่องตั้งตําแหน่งทํางานกับเครื่องดําเนินการใด ๆ ที่สอดคล้องกับ NAMUR รวมถึง Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, และซีรีส์ TN2000
ปัญหาทั่วไป
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า: ตรวจสอบความดันอากาศในระยะ 1.4 ~ 6 บาร์ ตรวจสอบว่าการเชื่อมต่อทางลมปลอดภัย ตรวจสอบคุณภาพอากาศให้ตรงกับ ISO 8573-1: 2010 ชั้น 3:3:3.
ตําแหน่งของวาล์วไม่ตรงกับสัญญาณเข้า: ตรวจสอบการตั้งค่าเส้นโค้งลักษณะ ตรวจสอบว่าทิศทางการทํางานถูกต้อง
การตอบสนองของวาล์วช้า: ตรวจสอบความดันอากาศและกรองตรวจสอบท่ออากาศที่ไม่จํากัด
ความผิดพลาด 10 (การตัดไฟฟ้า): พลังงานไฟฟ้าถูกตัดอย่างน้อย 20 มิลลิเมตร เครื่องดําเนินการเคลื่อนย้ายไปยังตําแหน่งที่ปลอดภัย หลังจากประมาณ 5 วินาที เครื่องตั้งตําแหน่งจะรีเซ็ตอัตโนมัติ
ERROR 11 (ความผิดพลาดของ RAM): เครื่องขับเคลื่อนเคลื่อนไปยังตําแหน่งที่ปลอดภัย หลังจากประมาณ 5 วินาที เครื่องวางตําแหน่งจะรีเซ็ตและ RAM จะเริ่มใหม่
SENS_ERR (เซ็นเซอร์ตําแหน่งผิดปกติ): เซ็นเซอร์ตําแหน่งผิดปกติ ติดต่อบริการเพื่อการเปลี่ยน
ALARM 1 (การรั่วไหลระหว่างเครื่องตั้งตําแหน่งและเครื่องขับเคลื่อน): ตรวจสอบท่อปนูเมติกและอุปกรณ์เสริมสําหรับการรั่ว
ALARM 2 (ปัจจุบันของจุดตั้งค่านอกระยะ): ตรวจสอบแหล่งสัญญาณเข้าและสายไฟ
รูปแบบสํารอง
Spirax Sarco SP7 เป็นพลาตฟอร์มเครื่องวางตําแหน่งที่สมาร์ทของรุ่นปัจจุบัน เครื่องวางตําแหน่งที่สมาร์ทของ SP8 เป็นตัวเลือกชั้นต่อไปจากสายสินค้าเดียวกันการนําเสนอการวินิจฉัยระยะยาวของวาล์วที่มีแนวโน้มข้อมูลระยะยาว เพื่อเปรียบเทียบผลงานของวาล์วปัจจุบันกับวาล์วควบคุมใหม่สําหรับการติดตั้งที่ผ่านมา SP7 เป็นการปรับปรุงจากเครื่องวางตําแหน่งสาย Spirax Sarco EP5/EP6 และเครื่องวางตําแหน่งแบบปนูเมติกเท่านั้น สําหรับตัวแทนที่แตกต่างจากผู้จําหน่ายระยะทางเดินทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
