ภาพรวมสินค้า

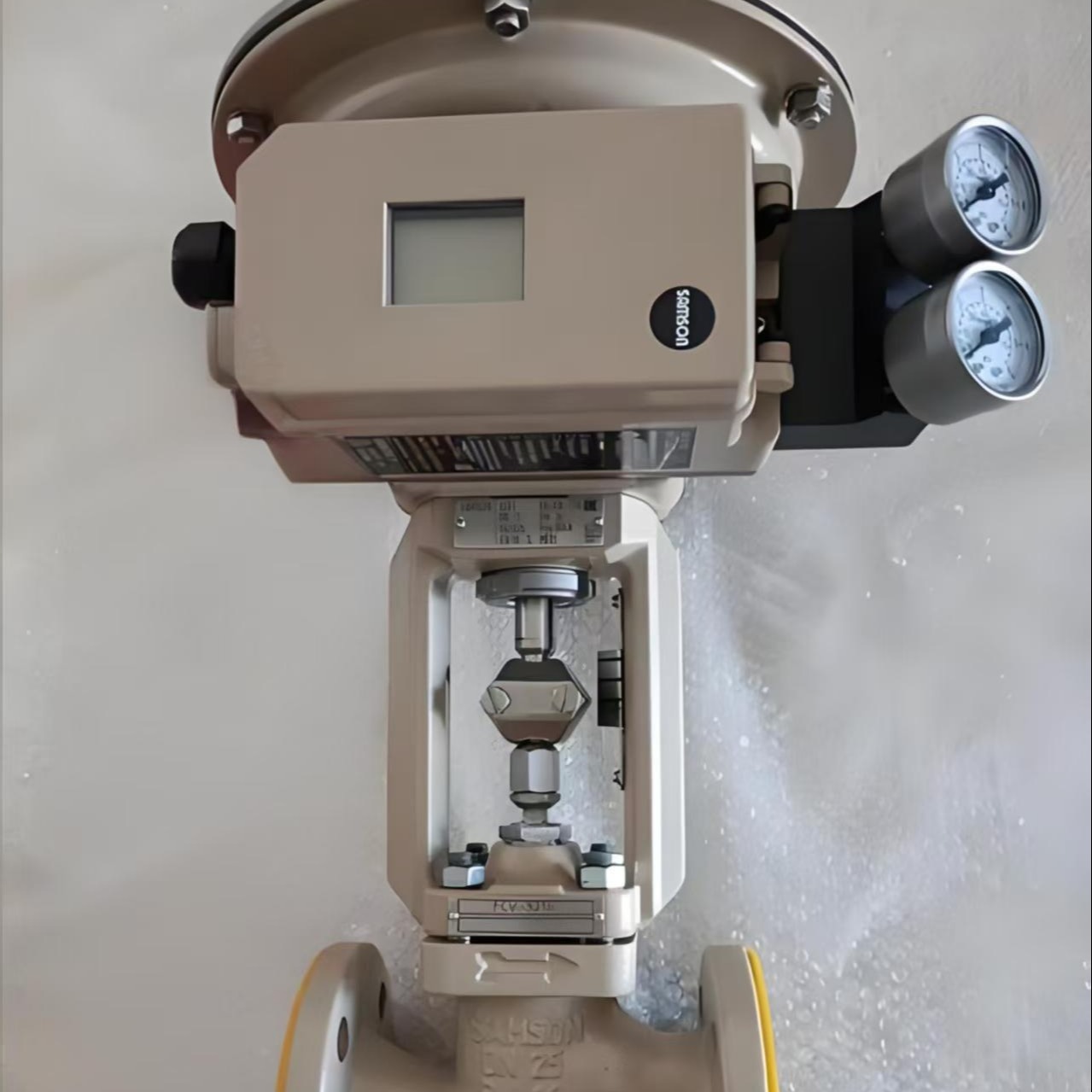

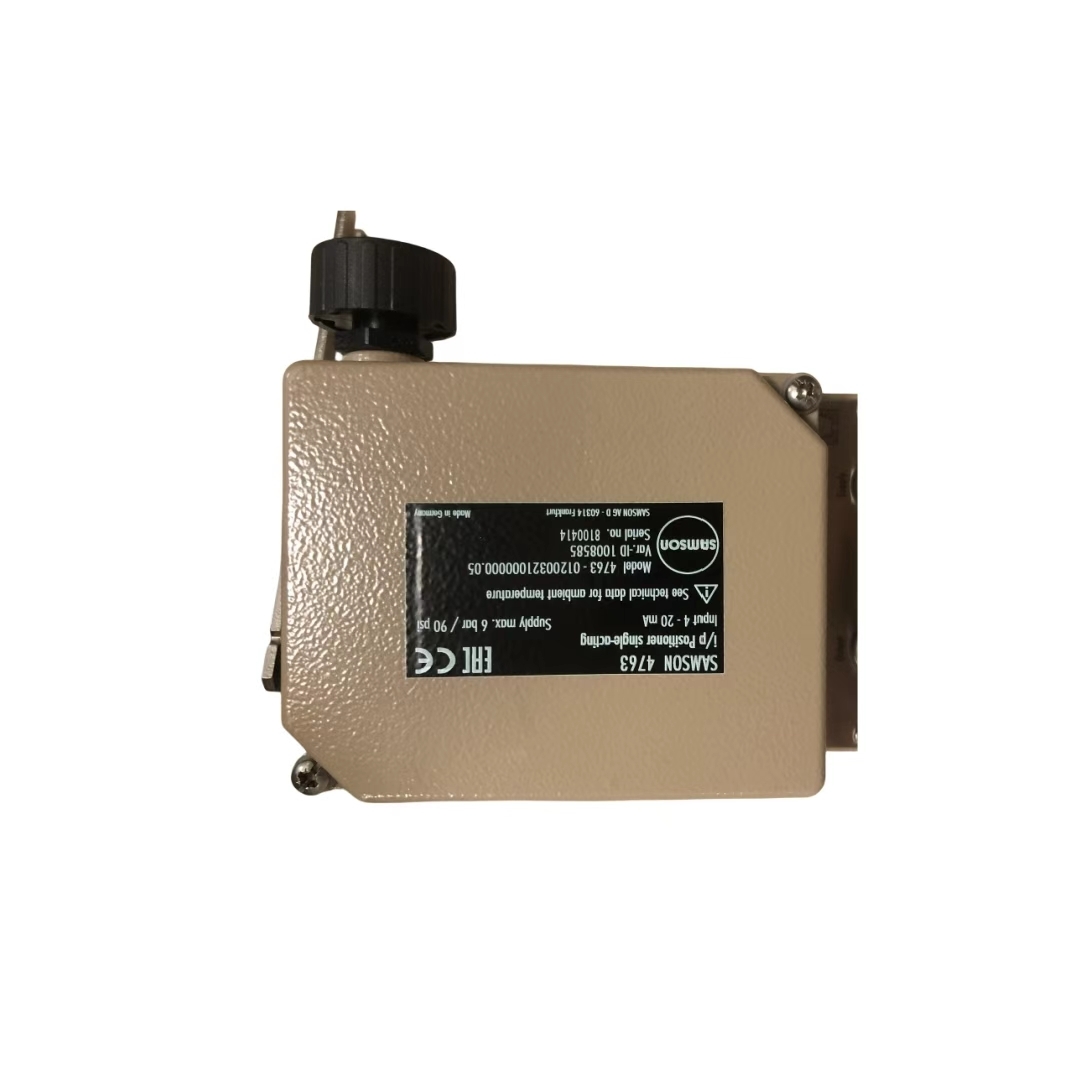

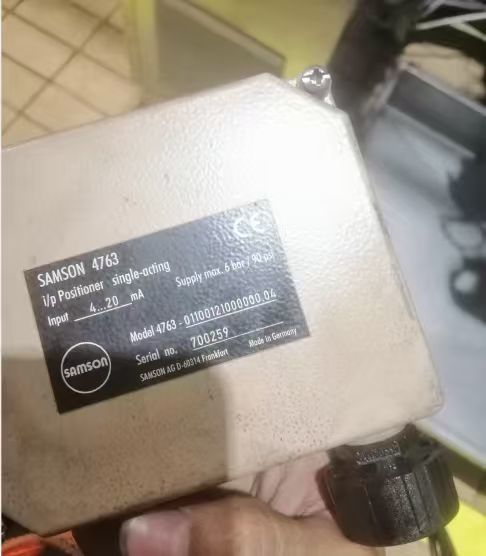

ซามสัน 4763 เป็นเครื่องตั้งตําแหน่งไฟฟ้าแบบพนูเมติกที่คอมพัคต์ที่พัฒนาเพื่อติดตั้งบนวาล์วควบคุมแบบพนูเมติกมันเป็นเครื่องมือ single-acting ที่เปรียบเทียบสัญญาณการเข้าของระบบควบคุมกับตําแหน่งแหลมแหลมจริงและจากนั้นส่งแรงกดดัน pneumatic ที่ตรงกับตัวขับเคลื่อน. หลังคาเป็นอลูมิเนียมทับแบบตาย และหน่วยสามารถติดตั้งในทิศทางใด ๆ โดยไม่ถูกผลกระทบโดยการสั่นสะเทือนทางกล ทิศทางการทํางานสามารถพลิกกลับในสนามระยะสัดส่วนที่ปรับและความจุออกของอากาศสามารถปรับให้ละเอียดสําหรับการใช้งานเฉพาะเจาะจง. เครื่อง 4763 รับการเข้าไฟฟ้า 4-20mA หรือ 1-5mA. ใช้ระบบฟลาปเปอร์-โฉมสมดุลแรง. เครื่องวัดความดันแบบตัวเลือกทําให้สามารถติดตามอากาศและความดันสัญญาณ
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | ซามซอน |
| โปรต็อกอลการสื่อสาร | HART (ไม่จําเป็น) |
| สัญญาณเข้า | 4 ((0) ถึง 20 mA; 1 ถึง 5 mA |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | โดยไม่ใช้วัลล์ฟวัคติก (มาตรฐาน) |
| ความดันการให้บริการ | 1.4 ถึง 6 บาร์ (20 ถึง 90 psi) |
| ประเภทการติดตั้ง | เครื่องดําเนินแบบเส้นตรง, ทํางานเพียงครั้งเดียว; Rotary (via attachment) |
| การเดินทางที่ระบุ | 7.5 ถึง 90 มิลลิเมตร |
| มุมเปิด | สูงสุด 90° |
| อุณหภูมิการทํางาน | -20 ถึง +80 °C |
| การป้องกันห้อง | IP 54 |
| วัสดุบ้าน | อัลลูมิเนียมหล่อ |
| การเชื่อมต่อทางอากาศ | G 1/4 |
| ความรู้สึก | < 0.1% |
| ไฮสเตเรซิส | < 0.5% |
| การป้องกันการระเบิด | ประเภท 4763-0: ไม่มี; ประเภท 4763-1: ATEX Ex ia IIC T6; ประเภท 4763-8: EEx nA |
| การรับรอง | ATEX, IECEx (ขึ้นอยู่กับเวอร์ชั่น) |
| โปรแกรมสื่อสาร | ไม่ใช้ |
อุตสาหกรรมการใช้งาน
แซมสัน 4763 ใช้ในการแปรรูปเคมีและปิโตรเคมี การผลิตพลังงาน ผงและกระดาษ และอัตโนมัติอุตสาหกรรมทั่วไปมันเหมาะสําหรับการบริการ throttling และการใช้งานที่ต้องการตําแหน่งวาล์วแม่นยําการออกแบบที่คอมแพคต์และความทนทานต่อการสั่น ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมกระบวนการที่ต้องการ
ปัญหาทั่วไป
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า: ตรวจสอบความดันการให้บริการอยู่ในระยะ 1.4 ~ 6 บาร์ ตรวจสอบการเชื่อมต่อปนูเมติกที่มั่นคง ตรวจสอบว่าการประกอบกระปุกไม่อุด
ตําแหน่งของวาล์วไม่ตรงกับสัญญาณเข้า: ตรวจสอบการตั้งค่าช่วงสัดส่วน (P-band) ตรวจสอบว่าทิศทางการทํางาน (ตรงหรือกลับ) ถูกต้อง ตรวจสอบจุดศูนย์ใหม่
การทํางานที่ไม่ปกติหรือสั่นสะเทือน: ตรวจสอบการรั่วไหลของอากาศในท่อและอุปกรณ์ติดตั้ง ตรวจสอบการขัดแย้งที่เกินขอบในพัสดุบรรจุวาล์วหรือตัวขับเคลื่อน ตรวจสอบว่าการตั้งค่าความจุออกอากาศเหมาะสมหรือไม่
ความผิดพลาดในการปรับระดับจุดศูนย์: จุดศูนย์อยู่นอกระยะตรวจสอบการติดตั้งและปรับจุดศูนย์ใหม่
ความดันการให้อาหารต่ํา: ตรวจสอบว่าความดันการให้อากาศตอบสนองความต้องการขั้นต่ํา 1.4 bar ตรวจสอบตัวควบคุมการให้อากาศ
รูปแบบสํารอง
ซามซอน 4763 จะถูกหยุดผลิตในอนาคตอันใกล้ โดยการแทนที่โดยตรงคือ TROVIS 3730-1 ซึ่งเป็นเครื่องตั้งตําแหน่งสมาร์ทรุ่นใหม่ที่มีการสื่อสาร HART และฟังก์ชันที่ปรับปรุงประเภท 3767 ยังมีให้เลือก. 4763 เป็นตัวก่อนหน้าของ 3730 ซีรีย์และแบ่งปันความเหมาะสมการติดตั้งที่คล้ายกัน สําหรับทางเลือก cross-vendor, ตรวจสอบการติดตั้ง actuator, ระยะทางการเดินทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ.
