ภาพรวมผลิตภัณฑ์

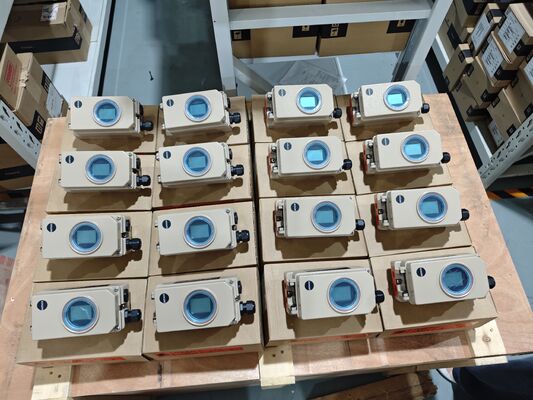

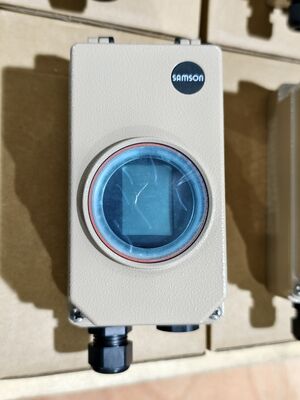

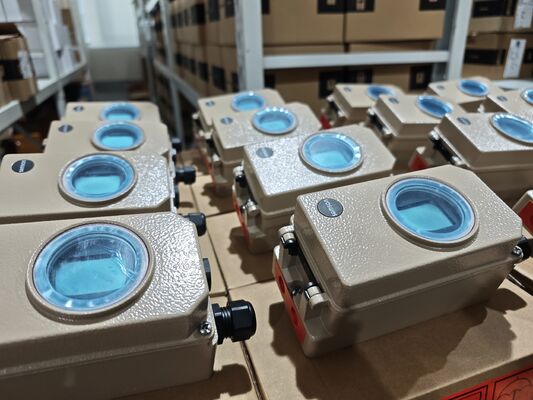

Samson 3730-3 เป็นอุปกรณ์กำหนดตำแหน่งแบบอิเล็กโทรนิวแมติกที่ได้รับการปรับปรุงด้วยระบบดิจิทัล ซึ่งใช้การสื่อสาร HART เพื่อจัดการวาล์วควบคุมแบบนิวแมติก อุปกรณ์นี้ทำงานร่วมกับแอคทูเอเตอร์แบบทำงานเดี่ยวและแบบทำงานคู่ ทั้งแบบเชิงเส้นและแบบหมุน อุปกรณ์จะเปรียบเทียบคำสั่ง 4-20 mA ของระบบควบคุมกับการเคลื่อนที่หรือมุมของวาล์วจริง จากนั้นจึงส่งสัญญาณนิวแมติกที่สอดคล้องกันไปยังแอคทูเอเตอร์

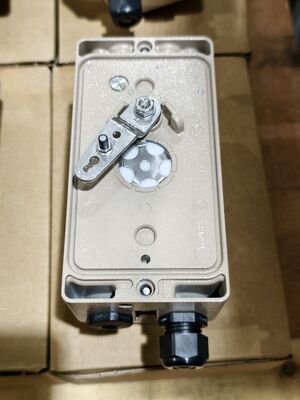

การปรับเทียบอัตโนมัติจะทำงานเอง โดยปรับให้เข้ากับวาล์วและแอคทูเอเตอร์โดยไม่ต้องมีการแทรกแซงด้วยตนเอง เซ็นเซอร์วัดระยะการเคลื่อนที่ไม่มีเฟือง ช่วยขจัดความสึกหรอทางกลที่ส่งผลต่อเซ็นเซอร์แบบเฟืองแบบดั้งเดิม มีโหมดเริ่มต้นใช้งานสี่โหมด รวมถึงโหมดการแทนที่สำหรับการเริ่มต้นฉุกเฉินในขณะที่โรงงานกำลังทำงาน โดยไม่ต้องเคลื่อนย้ายวาล์ว
พารามิเตอร์ทั้งหมดจะถูกเก็บไว้ใน EEPROM แบบไม่ลบเลือน ปลอดภัยจากไฟดับ ระบบสองสายใช้โหลดไฟฟ้าต่ำที่ 410 โอห์ม หน้าจอ LCD สามารถอ่านได้จากทุกตำแหน่งการติดตั้งด้วยทิศทางการแสดงผลที่หมุนได้ การกำหนดค่าทำได้ผ่านเมนูแบบปุ่มเดียว หรือผ่าน PC โดยใช้ซอฟต์แวร์ TROVIS-VIEW ผ่านอินเทอร์เฟซอนุกรม SSP
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Samson |
| โปรโตคอลการสื่อสาร | HART |
| สัญญาณอินพุต | 4 ถึง 20 mA |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การวินิจฉัยวาล์ว EXPERTplus; การวินิจฉัยตนเอง; สถานะ NAMUR NE 107 |
| แรงดันจ่าย | 1.4 ถึง 7 บาร์ (20 ถึง 105 psi) |
| ประเภทการติดตั้ง | แอคทูเอเตอร์แบบเชิงเส้นและแบบหมุน; แบบทำงานเดี่ยวและแบบทำงานคู่ |
| ระยะการเคลื่อนที่ของวาล์ว | 3.6 ถึง 300 มม. |
| มุมเปิด | 24 ถึง 100 องศา |
| อุณหภูมิในการทำงาน | -20 ถึง +80 องศาเซลเซียส |
| การป้องกันตัวเรือน | IP 66 / NEMA 4X |
| วัสดุตัวเรือน | อลูมิเนียมหล่อขึ้นรูป หรือสแตนเลส |
| โหลดไฟฟ้า | 410 โอห์ม ที่ 20 mA |
| กระแสไฟขั้นต่ำ | 3.6 mA สำหรับจอแสดงผล; 3.8 mA สำหรับการทำงาน |
| แรงดันสัญญาณ (เอาต์พุต) | 0 บาร์ ถึงแรงดันจ่าย; จำกัดด้วยซอฟต์แวร์ที่ 1.4/2.4/3.7 บาร์ |
| คุณภาพอากาศ | ISO 8573-1: ขนาดอนุภาคสูงสุด/ความหนาแน่น คลาส 4, ปริมาณน้ำมัน คลาส 3, จุดน้ำค้าง คลาส 3 |
| การรับรอง | รองรับ SIL; ATEX, IECEx, FM, CSA (ขึ้นอยู่กับรุ่น) |
| ซอฟต์แวร์การสื่อสาร | TROVIS-VIEW; มี DTM |
อุตสาหกรรมที่ใช้งาน
Samson 3730-3 ใช้ในอุตสาหกรรมเคมีและปิโตรเคมี การผลิตไฟฟ้า เยื่อกระดาษและกระดาษ และระบบอัตโนมัติอุตสาหกรรมทั่วไป เหมาะสำหรับเวลาขนส่งที่ท้าทาย สภาพแวดล้อมที่ท้าทาย การบริการแบบควบคุมปริมาณ และการใช้งานที่ต้องการเซ็นเซอร์วัดระยะการเคลื่อนที่ภายนอก การวินิจฉัย EXPERTplus ในตัวช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์สำหรับวาล์วควบคุมได้
ปัญหาทั่วไป
ข้อผิดพลาดในการเริ่มต้น: ตรวจสอบแรงดันจ่ายว่าอยู่ในช่วง 1.4~7 บาร์ ตรวจสอบว่าเซ็นเซอร์วัดระยะการเคลื่อนที่เชื่อมต่ออย่างถูกต้องและวาล์วไม่ติดขัด
ข้อผิดพลาดในการปรับเทียบศูนย์: จุดศูนย์อยู่นอกช่วง ตรวจสอบการติดตั้งและเริ่มต้นอุปกรณ์กำหนดตำแหน่งใหม่
ข้อผิดพลาดสถานะการสื่อสาร: ตรวจสอบการเดินสายการสื่อสาร HART ตรวจสอบว่าความต้านทานโหลดอยู่ในข้อกำหนด (410 โอห์ม) ตรวจสอบข้อผิดพลาดการโอเวอร์รัน การเฟรม หรือพาริตี้ในบัฟเฟอร์การสื่อสาร
อุปกรณ์กำหนดตำแหน่งไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบแรงดันจ่ายและการเชื่อมต่อแบบนิวแมติก ตรวจสอบว่าอุปกรณ์อยู่ในโหมดการทำงานที่ถูกต้อง
วาล์วไม่ถึงตำแหน่งสุดท้าย: ตรวจสอบว่าการตั้งค่าการจำกัดแรงดันเอาต์พุตไม่ต่ำเกินไป ตรวจสอบการรั่วไหลของอากาศในท่อและแอคทูเอเตอร์
เซ็นเซอร์อุณหภูมิขัดข้อง: การวัดอุณหภูมิขัดข้อง ความแม่นยำของการวินิจฉัยอาจลดลง ติดต่อฝ่ายบริการเพื่อขอเปลี่ยน
รุ่นที่ใช้แทน
Samson 3730-3 จะเลิกผลิตในอนาคตอันใกล้ รุ่นที่ใช้แทนโดยตรงคือ TROVIS 3730-3 ซึ่งเป็นอุปกรณ์กำหนดตำแหน่งอัจฉริยะรุ่นต่อไปพร้อมการสื่อสาร HART 7 และการวินิจฉัยวาล์ว EXPERTplus ที่ปรับปรุงแล้ว TROVIS 3730-3 มีเซ็นเซอร์ตำแหน่งภายในแบบไร้สัมผัส ใช้ปริมาณอากาศเพียงครึ่งหนึ่งของรุ่นก่อนหน้า และใช้ชิ้นส่วนการติดตั้งแบบเดียวกับซีรีส์ 373x รุ่นอื่นๆ ในซีรีส์ ได้แก่ 3730-4 (Profibus) และ 3730-5 (FOUNDATION Fieldbus) สำหรับทางเลือกอื่นของผู้จำหน่ายหลายราย ซีรีส์ Neles ND9000 และซีรีส์ Masoneilan SVI-II มักถูกอ้างถึงว่าเป็นคู่แข่งโดยตรง
