ภาพรวมสินค้า

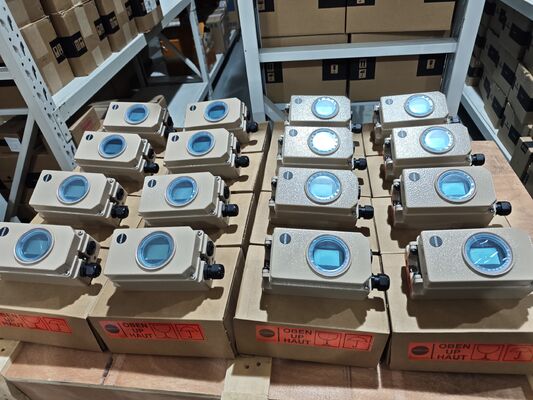

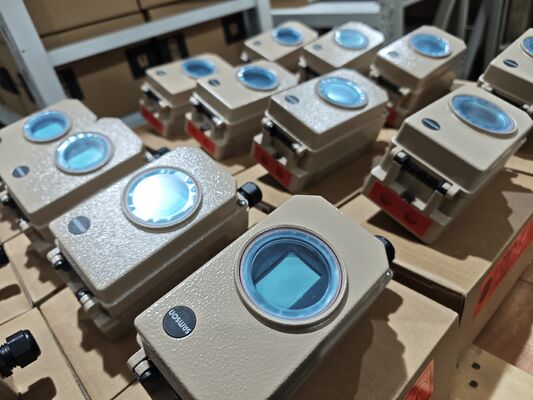

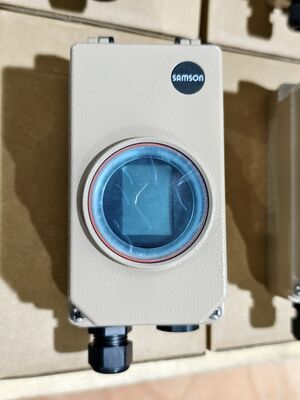

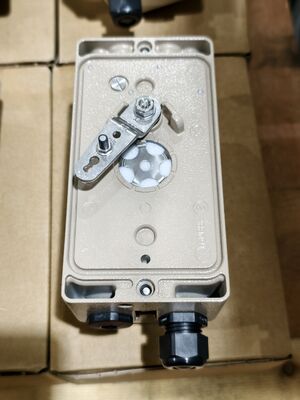

ซามสัน 3730-3 เป็นเครื่องตั้งตําแหน่งวาล์วไฟฟ้าปนิวเมติกที่มีการสื่อสาร HART, ออกแบบเพื่อการติดตั้งกับวาล์วควบคุมปนิวเมติก.มันคือการทํางานเดียวหรือการทํางานสองครั้งที่เปรียบเทียบสัญญาณการควบคุม input จากระบบควบคุมกับการเดินทางจริงของวาล์วหรือมุมหมุน, แล้วส่งสัญญาณปนูเมติกที่ตรงกันไปยังตัวขับเคลื่อน
เครื่องตั้งตําแหน่งมีการปรับขนาดเองและปรับตัวอัตโนมัติกับวาล์วควบคุมและตัวขับอากาศดังนั้นมันจึงไม่ได้ถูกส่งผลกระทบโดยการสกัดแปลงเครื่องจักรกลหน่วยนี้มีสี่โหมดการเริ่มต้นที่แตกต่างกัน สําหรับการเริ่มต้นอัตโนมัติรวมถึงโหมด "Sub" (การเปลี่ยน) ที่ทําให้เครื่องตั้งตําแหน่งสามารถเริ่มทํางานในกรณีฉุกเฉินในขณะที่อุปกรณ์กําลังทํางานโดยไม่ย้ายวาล์ว.
ปริมาตรทั้งหมดถูกบันทึกไว้ใน EEPROM ที่ไม่ลุกลุก ป้องกันการขาดไฟฟ้า ระบบสองสายมีภาระไฟฟ้าเล็ก 410 Ωจอ LCD สามารถอ่านได้ในตําแหน่งการติดตั้งใด ๆ ด้วยทิศทางการอ่านที่สามารถหมุนการตั้งค่าถูกจัดการผ่านการดําเนินงานแบบเรียบง่ายแบบมีปุ่มเดียว โดยใช้เมนู หรือผ่าน PC โดยใช้โปรแกรม TROVIS-VIEW ผ่านอินเตอร์เฟซลําดับ SSP
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | ซามซอน |
| โปรต็อกอลการสื่อสาร | HART |
| สัญญาณเข้า | 4 ถึง 20 mA |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | EXPERTplus การวินิจฉัยวาล์ว การวินิจฉัยตัวเอง สถานะ NAMUR NE 107 |
| ความดันการให้บริการ | 1.4 ถึง 7 bar (20 ถึง 105 psi) |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนเส้นตรงและหมุน; เครื่องขับเคลื่อนแบบเดียวและแบบสองครั้ง |
| การเดินทางของวาล์ว | 3.6 ถึง 300 มิลลิเมตร |
| มุมเปิด | 24 ถึง 100° |
| อุณหภูมิการทํางาน | -20 ถึง +80 °C |
| การป้องกันห้อง | IP 66 / NEMA 4X |
| วัสดุบ้าน | อลูมิเนียมหรือเหล็กไร้ขัด |
| อุตสาหะไฟฟ้า | 410 Ω ที่ 20 mA |
| ปัจจุบันขั้นต่ํา | 3.6 mA สําหรับการแสดง; 3.8 mA สําหรับการทํางาน |
| ความดันสัญญาณ (Output) | 0 บาร์ ถึงแรงกดไฟฟ้า โปรแกรมจํากัด 1.4/2.4/3.7 บาร์ |
| คุณภาพอากาศ | ISO 8573-1: ขนาดอนุภาค/ความหนาแน่นสูงสุด ชั้น 4 เนื้อหาน้ํามัน ชั้น 3 จุดฝนชั้น 3 |
| การรับรอง | สามารถ SIL; ATEX, IECEx, FM, CSA (ขึ้นอยู่กับรุ่น) |
| โปรแกรมสื่อสาร | TROVIS-VIEW; DTM สามารถใช้ได้ |
อุตสาหกรรมการใช้งาน
ซามสัน 3730-3 ใช้ในการแปรรูปเคมีและปิโตรเคมี การผลิตพลังงาน ผงและกระดาษ และอัตโนมัติอุตสาหกรรมทั่วไปสภาพแวดล้อมที่ท้าทาย, การบริการ throttling, และการใช้งานที่ต้องการเซ็นเซอร์การเดินทางภายนอก การวินิจฉัย EXPERTplus ที่บูรณาการทําให้การบํารุงรักษาแบบคาดการณ์สําหรับวาล์วควบคุม
ปัญหาทั่วไป
ความผิดพลาดในการเริ่มต้น: ตรวจสอบความดันอาหารอยู่ในระยะ 1.4 ~ 7 บาร์ ตรวจสอบว่าเซ็นเซอร์การเดินทางถูกเชื่อมต่ออย่างถูกต้องและวาล์วไม่ได้ติด
ความผิดพลาดในการปรับขนาด 0จุดศูนย์อยู่นอกระยะตรวจสอบการติดตั้ง และเริ่มใหม่เครื่องตั้งตําแหน่ง
ความผิดพลาดสถานะการสื่อสาร: ตรวจสอบสายการสื่อสาร HART. ตรวจสอบความต้านทานภาระอยู่ในรายละเอียด (410 Ω). ตรวจสอบความผิดพลาดในการเกิน, การกรอบ, หรือความเท่าเทียมในพัฟเฟอร์การสื่อสาร
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า: ตรวจสอบความดันของอุปกรณ์และการเชื่อมต่อปนูเมติก ตรวจสอบว่าอุปกรณ์อยู่ในโหมดการทํางานที่ถูกต้อง
วาล์วไม่ถึงตําแหน่งปลาย: ตรวจสอบว่าการตั้งค่าขั้นต่ําความดันออกไม่ต่ําเกินไป ตรวจสอบการรั่วไหลของอากาศในท่อและตัวขับเคลื่อน
ความผิดพลาดของเซ็นเซอร์อุณหภูมิ: การวัดอุณหภูมิล้มเหลว ความแม่นยําของการวินิจฉัยอาจลดลง บริการติดต่อเพื่อการเปลี่ยน
รูปแบบสํารอง
ซัมสัน 3730-3 จะถูกหยุดผลิตในอนาคตอันใกล้ซึ่งเป็นเครื่องตั้งตําแหน่งสมาร์ทรุ่นใหม่ที่มีการสื่อสาร HART 7 และการวินิจฉัยวาล์ว EXPERTplus ที่ปรับปรุงTROVIS 3730-3 มีเซ็นเซอร์ตําแหน่งภายในแบบไร้สัมผัส ใช้ลมครึ่งหนึ่งของรุ่นก่อน และใช้ชิ้นส่วนติดตั้งเดียวกันกับรุ่น 373xรุ่นอื่น ๆ ในชุดนี้ประกอบด้วย 3730-4 (Profibus) และ 3730-5 (Foundation Fieldbus)สําหรับตัวแทนระหว่างผู้จําหน่าย ซีรี่ย์ Neles ND9000 และซีรี่ย์ Masoneilan SVI-II มักถูกกล่าวถึงเป็นคู่แข่งตรง
