ภาพรวมผลิตภัณฑ์

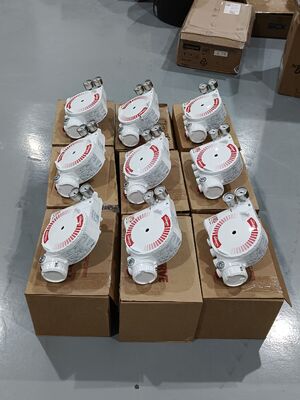

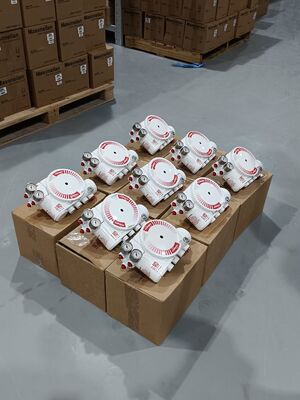

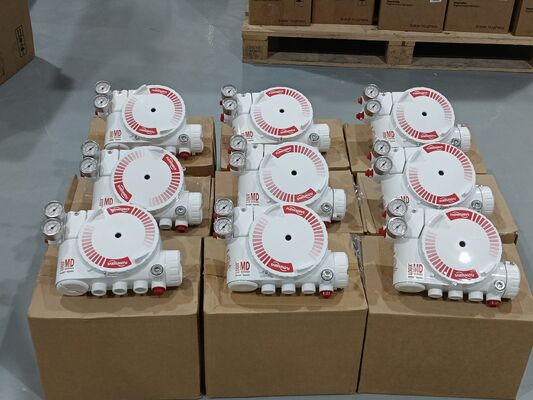

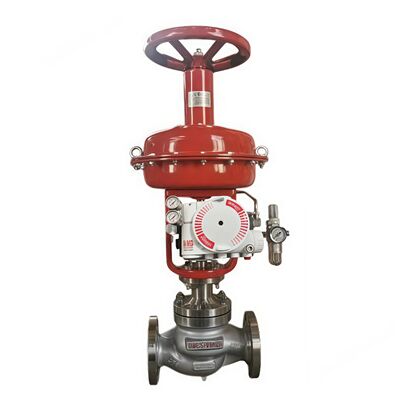

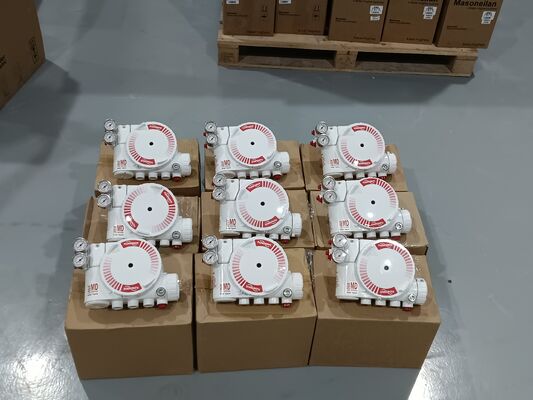

Flowserve Logix 3200MD เป็น Digital Valve Positioner ที่สร้างด้วยเทคโนโลยี Piezo สำหรับการควบคุม Actuator แบบนิวแมติกอย่างน่าเชื่อถือ รับสัญญาณ 4-20mA แบบสองสาย และปรับ Actuator ของวาล์วตามคำสั่งแบบอนาล็อกนั้น การตั้งค่าสามารถทำได้โดยใช้ปุ่มกดเฉพาะที่, HART handheld หรือซอฟต์แวร์ SoftTools ไฟ LED แสดงสถานะบนบอร์ด, สวิตช์ DIP และปุ่มปรับเทียบช่วยให้การตั้งค่าทำได้ง่าย การปรับอัตโนมัติพร้อมการเลือก Gain แบบไดนามิกช่วยรักษาการควบคุมที่เสถียรและตอบสนองได้ดี
อุปกรณ์รองรับ Actuator แบบ Double-acting และ Single-acting ทั้งแบบติดตั้งแนวราบและแนวหมุน ไม่ไวต่อการเปลี่ยนแปลงแรงดันจ่าย และรับแรงดันจ่ายตั้งแต่ 30 ถึง 150 psig ตัวเรือนป้องกันการระเบิดได้รับการจัดอันดับ Class I Division 1 Groups B-D, Ex d IIB+H2 และ AEx d IIB+H2 และ Positioner สามารถรองรับ SIL 2 ได้
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Flowserve |
| โปรโตคอลการสื่อสาร | HART 5 |
| สัญญาณอินพุต | 4-20mA |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การตรวจสอบข้อผิดพลาดเฉพาะที่ตลอด 24 ชั่วโมงทุกวัน; การจัดเก็บ Valve Signature เฉพาะที่ |
| แรงดันจ่าย | 30 ถึง 150 psig |
| ประเภทการติดตั้ง | Actuator แบบหมุนและแนวราบ |
| อุณหภูมิการทำงาน | -52°C ถึง +85°C (-62°F ถึง +185°F) |
| วัสดุตัวเรือน | อลูมิเนียมหล่อเคลือบผง; สแตนเลส |
| น้ำหนัก (อลูมิเนียม) | 3.9 กก. (8.3 ปอนด์) |
| น้ำหนัก (สแตนเลส) | 9.3 กก. (20.5 ปอนด์) |
| กระแสไฟทำงานขั้นต่ำ | 3.6 mA |
| แรงดันไฟฟ้าจ่าย (สูงสุด) | 30.0 VDC |
| แรงดันไฟฟ้าที่สอดคล้อง | 10.0 VDC @ 20 mA |
| การจำแนกพื้นที่ | ป้องกันการระเบิด: Class I Div 1 Groups B-D; ป้องกันการจุดระเบิด: Class I Div 1 Groups A-G; ไม่ก่อให้เกิดประกายไฟ: Class I Div 2 A-D |
| การรับรอง | SIL 2 |
| คุณสมบัติเพิ่มเติม | ทนทานต่อ RFI/EMI; รองรับ FISCO; ปรับอัตโนมัติ; ความเสถียรแรงเสียดทานสูง; อัปเกรด Flash Ram; Gain ปรับได้เฉพาะที่ |
อุตสาหกรรมที่ใช้งาน
Flowserve Logix 3200MD ใช้ในอุตสาหกรรมน้ำมันและก๊าซ, การแปรรูปสารเคมี, การผลิตไฟฟ้า, การบำบัดน้ำ และอุตสาหกรรมยา จัดการการควบคุมท่อส่งและ Actuator, การกำหนดตำแหน่งวาล์วในเครื่องปฏิกรณ์, ระบบอัตโนมัติบายพาสกังหัน และการควบคุมการไหลในโรงงาน
ปัญหาทั่วไป
ไม่มีไฟ LED กะพริบ: กระแสไฟต่ำกว่า 3.6 mA หรือขั้วสายไฟไม่ถูกต้อง ตรวจสอบให้แน่ใจว่ากระแสไฟจ่ายอย่างน้อย 3.6 mA และตรวจสอบขั้วสายไฟ
การสื่อสารผิดปกติ: ปัญหาเกี่ยวกับสัญญาณ HART ตรวจสอบให้แน่ใจว่าแบนด์วิดท์ของแหล่งกำเนิดกระแสจำกัดอยู่ที่ 25Hz ตรวจสอบความยาวและอิมพีแดนซ์ของสายเคเบิล ใช้แผงกั้นความปลอดภัยที่จุดระเบิดได้ที่เข้ากันได้
อุปกรณ์ไม่ตอบสนองต่อคำสั่งแบบอนาล็อก: อุปกรณ์อยู่ในโหมดคำสั่งดิจิทัล หรือเกิดข้อผิดพลาดในการปรับเทียบ เปลี่ยนโหมดคำสั่งเป็นแบบอนาล็อก ปรับเทียบอุปกรณ์ใหม่
การอ่านตำแหน่งวาล์วไม่เป็นไปตามที่คาดหวัง: การติดตั้งเซ็นเซอร์ตำแหน่งไม่อยู่ที่ 180 องศา, ไม่ได้ปรับเทียบช่วงชัก หรือ MPC ทำงานอยู่ จัดตำแหน่งเซ็นเซอร์ใหม่ ปรับเทียบช่วงชัก
ตำแหน่งขับเคลื่อนเปิดสุดหรือปิดสุด: ไม่ได้ปรับเทียบช่วงชัก, ลูปภายในของเซ็นเซอร์ Hall ไม่ได้เชื่อมต่อ, การทำงานของอากาศตั้งค่าผิด หรือท่อกลับด้าน ปรับเทียบช่วงชัก ตรวจสอบการเชื่อมต่อฮาร์ดแวร์
ต้องมีการปรับเทียบแรงเสียดทาน: ไม่ได้ทำการปรับเทียบแรงเสียดทานตั้งแต่รีเซ็ตจากโรงงาน ทำการปรับเทียบแรงเสียดทานโดยใช้เมนูแสดงผล, handheld หรือ DTM
รุ่นที่ใช้ทดแทน
Flowserve Logix 3200MD เป็นแพลตฟอร์ม Positioner ดิจิทัลที่สมบูรณ์ สำหรับความสมบูรณ์ของความปลอดภัยเพิ่มเติม รุ่น Logix 3200MD+ มีคุณสมบัติที่ได้รับการปรับปรุง สำหรับการติดตั้งใหม่ Logix 3800 เป็นรุ่นทางเลือกภายในตระกูลผลิตภัณฑ์เดียวกัน สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้ง Actuator, ช่วงการเดินทาง และโปรโตคอลการสื่อสารก่อนทำการสั่งซื้อ
