ภาพรวมสินค้า

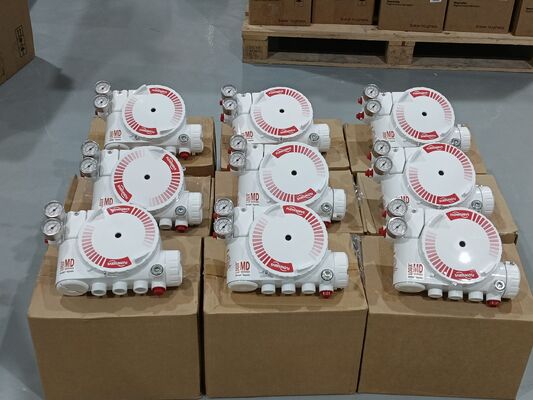

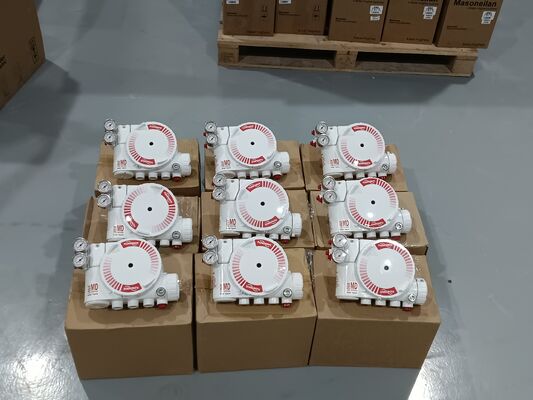

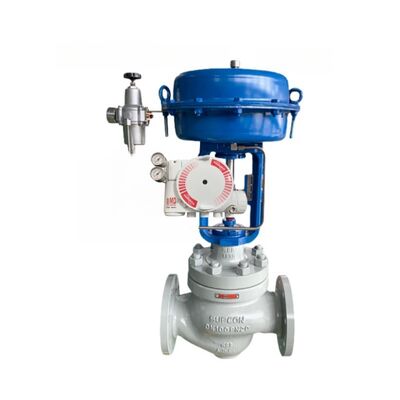

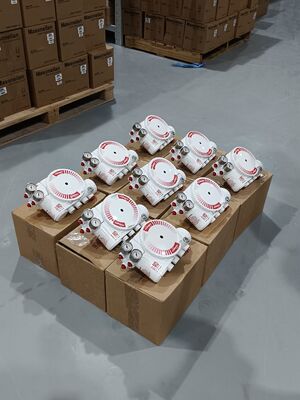

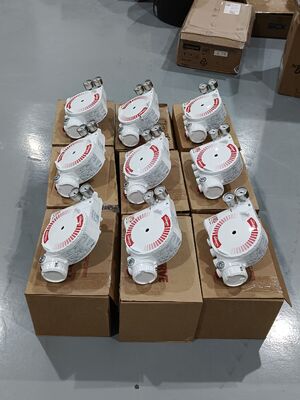

เครื่อง Flowserve Logix 3200MD เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอลที่มีประสิทธิภาพสูงที่ใช้เทคโนโลยีพีเยโซ เพื่อให้การควบคุมตัวขับเคลื่อนแบบปนูเมติกที่น่าเชื่อถือและแม่นยํามันยอมรับสัญญาณการเข้า 2 สาย 4-20mA และตําแหน่ง actuator วาล์วบนพื้นฐานที่คําสั่งแบบแอนลาจ. การตั้งค่าสามารถทําได้ในท้องถิ่นผ่านปุ่มกด, HART มือถือ, หรือโปรแกรม SoftTools. LED สถานที่, สวิทช์ DIP, และปุ่มการปรับทําการตั้งค่าตรงไปตรงมาการปรับอัตโนมัติด้วยการเลือกการเพิ่มพลังงานแบบไดนามิคการควบคุมการตอบสนอง
อุปกรณ์ทํางานกับทั้งการดําเนินการสองและการดําเนินการเดียวสําหรับการติดตั้งเส้นและหมุน. มันไม่รู้สึกต่อความแตกต่างของความดันอาหารและสามารถรับมือความดันอาหารจาก 30 ถึง 150 psig.กล่องกันระเบิดมีเกณฑ์ประเภทชั้น I กลุ่ม 1 B-D, Ex d IIB+H2 และ AEx d IIB+H2 และเครื่องตั้งตําแหน่งมีความสามารถ SIL 2
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | Flowserve |
| โปรต็อกอลการสื่อสาร | HART 5 |
| สัญญาณเข้า | 4-20mA |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | 24/7 ติดตามความผิดพลาดท้องถิ่น |
| ความดันการให้บริการ | 30 ถึง 150 psig |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนแบบหมุนและแบบเส้น |
| อุณหภูมิการทํางาน | -52°C ถึง +85°C (-62°F ถึง +185°F) |
| วัสดุบ้าน | โลหะเหล็กเหล็กสแตนเลส |
| น้ําหนัก (อลูมิเนียม) | 3.9 กิโลกรัม (8.3 ปอนด์) |
| น้ําหนัก (สแตนเลส) | 9.3 กิโลกรัม (20.5 ปอนด์) |
| ปัจจุบันการทํางานขั้นต่ํา | 3.6 mA |
| ความดันไฟฟ้า (สูงสุด) | 30.0 VDC |
| โลตติจ์ความเหมาะสม | 10.0 VDC @ 20 mA |
| การจัดอันดับพื้นที่ | ระเบิดกันภัย: คลาส I ดิวิว 1 กลุ่ม B-D; ปลอดภัยโดยตรง: คลาส I ดิวิว 1 กลุ่ม A-G; ไม่เผาไหม้: คลาส I ดิวิว 2 A-D |
| การรับรอง | SIL 2 |
| ลักษณะเพิ่มเติม | RFI/EMI Immunity; FISCO Compliant; Auto Tune; High Friction Stability; Flash Ram Upgrade; Local Adjustable Gain อัตราการต่อรองความแข็งแกร่งสูง |
อุตสาหกรรมการใช้งาน
Flowserve Logix 3200MD ใช้ในอุตสาหกรรมน้ํามันและก๊าซ การประมวลผลสารเคมี การผลิตพลังงาน การบําบัดน้ํา และอุตสาหกรรมยาการตั้งตําแหน่งของวาล์วปฏิกิริยา, อัตโนมัติหมุนเวียนหมุนเวียน, and flow regulation in plants
ปัญหาทั่วไป
ไม่มีไฟ LED ส่อง: กระแสไฟฟ้าต่ํากว่า 3.6 mA หรือขั้วขั้วของสายไฟไม่ถูกต้อง ตรวจสอบกระแสไฟฟ้าที่ให้บริการอย่างน้อย 3.6 mA และตรวจสอบขั้วขั้ว
การสื่อสารที่ผิดปกติ: ปัญหาสัญญาณ HART ตรวจสอบความกว้างแดนแหล่งปัจจุบันจํากัด 25Hz ตรวจสอบความยาวและอุปสรรคของเคเบิล ใช้อุปสรรคความปลอดภัยที่เข้ากันได้
อุปกรณ์ไม่ตอบรับคําสั่งแบบแอนาล็อก: อุปกรณ์อยู่ในโหมดคําสั่งดิจิตอล หรือเกิดความผิดพลาดในการปรับระดับ เปลี่ยนโหมดคําสั่งเป็นอานาล็อก ปรับระดับใหม่ของหน่วย
การอ่านตําแหน่งของวาล์วไม่ได้ตามที่คาด: ตําแหน่งเซ็นเซอร์ที่ติดตั้งไม่ได้ 180 องศา การตีไม่ถูก หรือ MPC ที่ทํางาน
สถานที่ขับเคลื่อน เปิดเต็มหรือปิด: สตรอคไม่ปรับขนาด, ฮอลล์เซ็นเซอร์ลุปภายในไม่เชื่อมต่อ, การออกอากาศที่ผิดปกติ หรือท่อกลับ
จําเป็นต้องมีการปรับระดับการคดกัน: ไม่มีการปรับความตึงกันที่ทําตั้งแต่การตั้งค่าใหม่จากโรงงาน. ทําการปรับความตึงกันโดยใช้เมนูแสดงภาพ, มือถือ, หรือ DTM
รูปแบบสํารอง
Flowserve Logix 3200MD เป็นแพลตฟอร์มเครื่องตั้งตําแหน่งดิจิตอลที่มีความวัยรุ่น สําหรับความสมบูรณ์แบบด้านความปลอดภัยเพิ่มเติมLogix 3800 เป็นรุ่นอื่นในครอบครัวสินค้าเดียวกันสําหรับตัวแทนที่แตกต่างกันของผู้ขาย เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
