ภาพรวมผลิตภัณฑ์

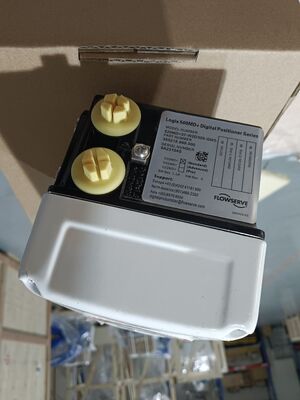

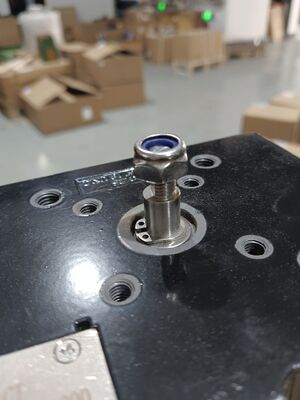

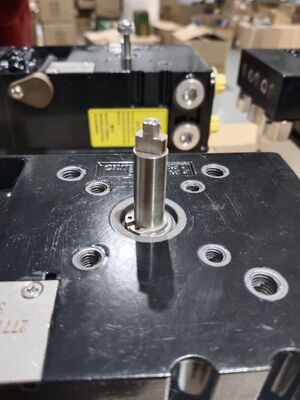

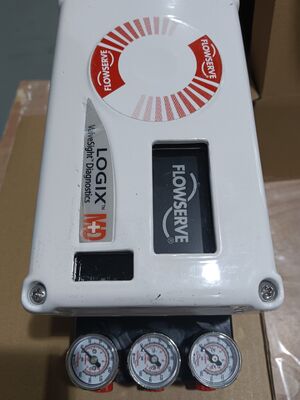

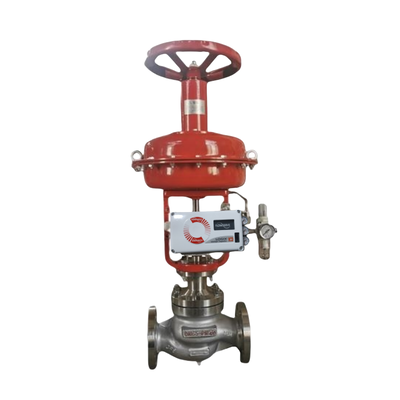

Flowserve Logix 520MD เป็น Digital Valve Positioner ที่ให้การควบคุม Actuator แบบนิวแมติกได้อย่างแม่นยำ รับสัญญาณควบคุมแบบ 4-20mA แบบสองสายพร้อมการสื่อสาร HART (รองรับ HART 5, 6 และ 7) และแปลงเป็นเอาต์พุตแบบนิวแมติกสำหรับ Actuator แบบหมุนและแบบเชิงเส้น Positioner นี้รวมฟังก์ชันการวางตำแหน่งและการปรับแต่งที่เหนือกว่าเข้ากับการตั้งค่าที่สะดวกและเครื่องมือวินิจฉัยที่ทรงพลัง
520MD ใช้ Algorithm การปรับอัตราขยายแบบหลายตัวแปรที่ช่วยให้สามารถเปลี่ยนแปลงค่าได้อย่างมากโดยมีการโอเวอร์ชูตน้อยที่สุด ในขณะเดียวกันก็ยังคงความละเอียดในการตอบสนองต่อการเปลี่ยนแปลงค่าที่น้อยมาก ขั้นตอน Auto-tune จะทำการหมุน Actuator เพื่อสร้างการตอบสนองที่วัดได้และเลือกค่าอัตราขยายที่ให้ประสิทธิภาพของ Actuator ที่เหมาะสม ตัวเลือก Gain Modifier สามารถเพิ่มหรือลดอัตราขยายที่คำนวณได้เพื่อประสิทธิภาพที่เหมาะสมที่สุด
การกำหนดค่าทำได้ง่ายด้วยการตั้งค่า DIP switch สำหรับโหมดการปรับแต่งและการตั้งค่าทั่วไปอื่นๆ สำหรับความต้องการที่กำหนดเอง ชุดการปรับแต่งสามารถแก้ไขได้ด้วยอุปกรณ์มือถือหรือซอฟต์แวร์ ValveSight เพื่อรองรับ Actuator ขนาดและประเภทที่หลากหลาย อุปกรณ์นี้มีการออกแบบการควบคุมแบบสองขั้นตอนเพื่อการตอบสนองที่รวดเร็วขึ้นและการควบคุมที่แม่นยำยิ่งขึ้น พร้อมการใช้ลมที่ต่ำ
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Flowserve |
| โปรโตคอลการสื่อสาร | HART 5, 6 และ 7 |
| สัญญาณอินพุต | 4-20mA |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ฟังก์ชันการวินิจฉัยมาตรฐานผ่านซอฟต์แวร์ ValveSight |
| แรงดันจ่าย | 1.4–10.3 บาร์ (20–150 psig) |
| สัญญาณเอาต์พุต | นิวแมติก (3-15 psi) |
| ความแม่นยำ | ±0.25% ของช่วง |
| ความสามารถในการทำซ้ำ | < 0.25% |
| ประเภทการติดตั้ง | Actuator แบบหมุนและแบบเชิงเส้น |
| อุณหภูมิในการทำงาน | -40°C ถึง 85°C (-40°F ถึง 185°F) |
| ระดับการป้องกัน | IP66/NEMA 4X |
| วัสดุตัวเรือน | อลูมิเนียม |
| น้ำหนัก | 3.5 กก. |
| กระแสไฟฟ้าทำงานขั้นต่ำ | 3.6 mA |
| แรงดันไฟฟ้าจ่าย (สูงสุด) | 30 VDC |
| การใช้ลม | 0.28–0.38 Nm³/h (0.17–0.23 SCFM) |
| การรับรอง | ATEX, FM, CSA, SIL 2 |
| ป้องกันการระเบิด (Intrinsically Safe) | Class I Division 1 Groups A, B, C, D; Class 1, Zone 0, AEx ia IIC |
| ไม่ก่อให้เกิดประกายไฟ (Nonincendive) | Class I Division 2 Groups A, B, C, D |
| ความชื้น | 0-100% ไม่ควบแน่น |
อุตสาหกรรมที่ใช้งาน
Flowserve Logix 520MD ใช้ในอุตสาหกรรมน้ำมันและก๊าซ, การแปรรูปสารเคมี, การผลิตไฟฟ้า, การบำบัดน้ำ และอุตสาหกรรมยา การใช้งานหลัก ได้แก่ การควบคุมท่อส่งและ Actuator, การวางตำแหน่งวาล์วในเครื่องปฏิกรณ์, ระบบอัตโนมัติบายพาสกังหัน, การควบคุมการไหลในโรงงาน และการทำงานของวาล์วแบบสุขอนามัย การรับรองสำหรับพื้นที่อันตรายทำให้เหมาะสำหรับสภาพแวดล้อมกระบวนการที่ต้องการ
ปัญหาทั่วไป
ไม่มีไฟ LED กะพริบ: กระแสไฟฟ้าต่ำกว่า 3.6 mA หรือขั้วสายไฟไม่ถูกต้อง ตรวจสอบให้แน่ใจว่ากระแสไฟฟ้าจ่ายอย่างน้อย 3.6 mA และตรวจสอบขั้ว
การสื่อสารผิดปกติ: ปัญหาเกี่ยวกับสัญญาณ HART ตรวจสอบให้แน่ใจว่าแบนด์วิดท์ของแหล่งกำเนิดกระแสถูกจำกัดไว้ที่ 25Hz ตรวจสอบความยาวและอิมพีแดนซ์ของสายเคเบิล ใช้ Barrier ความปลอดภัยภายในที่เข้ากันได้
อุปกรณ์ไม่ตอบสนองต่อคำสั่งอนาล็อก: อุปกรณ์อยู่ในโหมดคำสั่งดิจิทัล หรือเกิดข้อผิดพลาดในการสอบเทียบ เปลี่ยนโหมดคำสั่งเป็นอนาล็อก สอบเทียบอุปกรณ์ใหม่
การอ่านตำแหน่งวาล์วไม่เป็นไปตามที่คาดหวัง: การติดตั้งเซ็นเซอร์ตำแหน่งไม่อยู่ที่ 180 องศา, ไม่ได้สอบเทียบช่วงชัก, MPC ทำงานอยู่ หรือการกำหนดลักษณะผู้ใช้ทำงานอยู่ จัดตำแหน่งเซ็นเซอร์ใหม่ สอบเทียบช่วงชัก
ตำแหน่งขับเคลื่อนเปิดหรือปิดเต็มที่ ไม่ตอบสนองต่อคำสั่ง: ไม่ได้สอบเทียบช่วงชัก, ลูปภายในของเซ็นเซอร์ Hall ไม่ได้เชื่อมต่อ, ตั้งค่าการทำงานของอากาศผิด, ท่อกลับด้าน หรือปัญหาเกี่ยวกับตัวแปลง I/P
ต้องทำการสอบเทียบแรงเสียดทาน: ไม่ได้ทำการสอบเทียบแรงเสียดทานตั้งแต่รีเซ็ตจากโรงงาน ทำการสอบเทียบแรงเสียดทานโดยใช้เมนูแสดงผล, อุปกรณ์มือถือ หรือ DTM
รุ่นที่ใช้ทดแทน
Flowserve Logix 520MD series เป็นแพลตฟอร์ม Digital Positioner ที่สมบูรณ์ สำหรับการใช้งานที่ต้องการระดับความปลอดภัยที่เพิ่มขึ้น รุ่น Logix 520MD+ มีคุณสมบัติที่ได้รับการปรับปรุง สำหรับการติดตั้งใหม่ Logix 3200MD และ Logix 3800MD เป็นรุ่นทางเลือกในตระกูลผลิตภัณฑ์เดียวกัน สำหรับทางเลือกจากผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้ง Actuator, ช่วงการเดินทาง และโปรโตคอลการสื่อสารก่อนทำการสั่งซื้อ
