ภาพรวมผลิตภัณฑ์

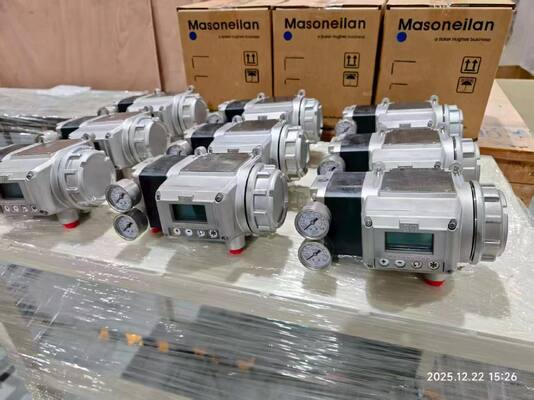

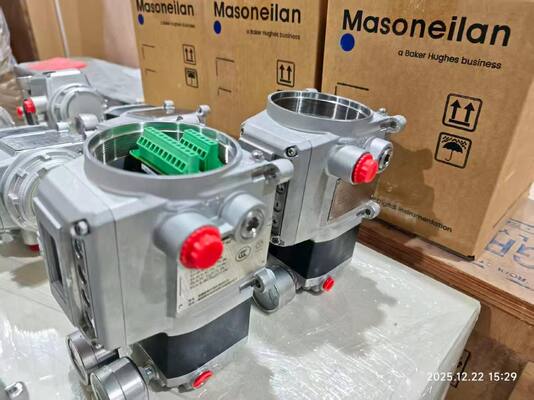

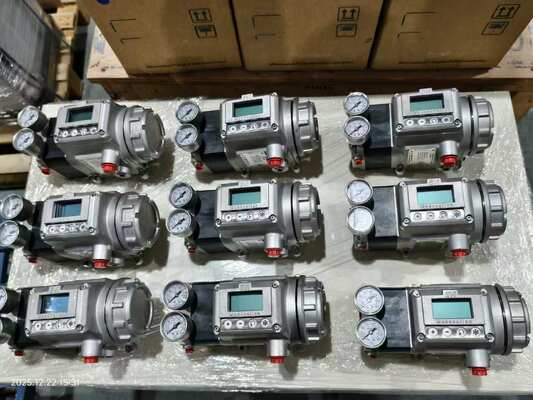

Masoneilan SVI3 เป็นอุปกรณ์กำหนดตำแหน่งวาล์วรุ่นที่สามที่ใช้การสื่อสาร HART 7 ผ่านลูป 4-20mA เพื่อควบคุมแอคทูเอเตอร์แบบนิวแมติกด้วยความแม่นยำสูง เซ็นเซอร์ตำแหน่งแบบไม่สัมผัสช่วยลดการสึกหรอทางกล และอุปกรณ์ทำงานได้อย่างน่าเชื่อถือที่อุณหภูมิต่ำถึง -55°C อินเทอร์เฟซในตัวประกอบด้วยจอแสดงผลแบบกราฟิกและปุ่มกดที่ได้รับการรับรองสำหรับพื้นที่อันตราย Smart Cal ช่วยให้ตั้งค่าและปรับเทียบได้ด้วยปุ่มเดียว อุปกรณ์จัดเก็บข้อมูลการวินิจฉัยได้นานถึงหนึ่งปีบนบอร์ด และรวมเข้ากับระบบควบคุมผ่าน DTM และ EDD การใช้ลมลดลง 40% เมื่อเทียบกับรุ่นก่อนหน้า ในขณะที่การจ่ายลมเพิ่มขึ้น 15% การวินิจฉัยวาล์วออนไลน์สิบเก้ารายการจะตรวจสอบสภาพวาล์วระหว่างการทำงาน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Masoneilan |
| โปรโตคอลการสื่อสาร | HART 7 ผ่าน 4-20mA |
| สัญญาณอินพุต | ไฟฟ้า |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | Positioner; ขั้นสูง; การวินิจฉัยวาล์วออนไลน์ |
| แรงดันลมจ่าย | 20 ถึง 120 psi |
| การจ่ายลม | 410 SLPM @ 30psi |
| การทำงาน | ทำงานครั้งเดียว, ปลอดภัยเมื่อเกิดความล้มเหลว; หมุนและเชิงเส้น |
| ประเภทการติดตั้ง | ติดตั้งบนแอคทูเอเตอร์ |
| อุณหภูมิในการทำงาน | -55°C ถึง +85°C |
| วัสดุตัวเรือน | อลูมิเนียมปราศจากทองแดง (ASTM A360); ตัวเลือกตัวเรือน 316SS |
| ระดับการป้องกัน | IP66 และ NEMA 4X |
| น้ำหนัก (อลูมิเนียม) | 3.3 กก. (7.4 ปอนด์) |
| น้ำหนัก (สแตนเลส) | 6.26 กก. (13.8 ปอนด์) |

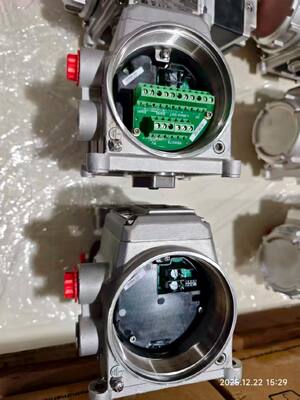

| ช่องต่อไฟฟ้า | สองช่อง NPT ตัวเมีย 1/2 นิ้ว |
| กระแสไฟขั้นต่ำ / สูงสุด | 3.2mA / 22mA |
| แรงดันไฟฟ้าที่ต้องการสำหรับการทำงาน | 9Vdc @ 20mA, 11Vdc @ 4mA |
| เอาต์พุตเสริม | สวิตช์โซลิดสเตตที่กำหนดค่าได้สองตัว (1A, 30Vdc); การส่งสัญญาณตำแหน่ง 4-20mA หนึ่งครั้ง; อินพุตดิจิทัลที่กำหนดค่าได้หนึ่งรายการ |
| การรับรอง | รองรับ SIL3; การอนุมัติ ATEX, IECEx, US, Canada |
| ซอฟต์แวร์สื่อสาร | Masoneilan Valve Lifecycle Management (VLM); รองรับ DTM และ EDD |
อุตสาหกรรมที่ใช้งาน
SVI3 ถูกนำไปใช้ในการผลิตไฟฟ้า, การกลั่น, ปิโตรเคมี, น้ำมันและก๊าซกลางน้ำ, และน้ำมันและก๊าซต้นน้ำ การใช้งานทั่วไป ได้แก่ เครื่องกำเนิดไฟฟ้ากังหันไอน้ำ, คอนเดนเซอร์, หอทำความเย็น, อาคารเครื่องปฏิกรณ์และกังหัน, เครื่องกำเนิดไอน้ำกู้คืนความร้อน, สมดุลของโรงงาน, การกลั่น, การปรับสภาพไฮโดรโปรเซสซิ่ง, การแตก, การผสมรอง, การดับและแยกส่วน, การอัดก๊าซประจุ, การแยก, การดำเนินงานด้านความสมบูรณ์ของท่อส่ง, การลดความชื้น, การทำความเย็น, การทำให้เป็นของเหลว, การขนถ่ายและจัดส่ง, การทำให้เป็นก๊าซใหม่, และการอัด
ปัญหาทั่วไป
Smart Cal ไม่เสร็จสมบูรณ์: ตรวจสอบแรงดันลมจ่ายว่าอยู่ในช่วง 20-120 psi หรือไม่ ตรวจสอบว่าขีดจำกัดการเคลื่อนที่ของวาล์วอยู่ในช่วงที่กำหนดหรือไม่ ตรวจสอบให้แน่ใจว่าวาล์วไม่ติดขัดหรือติดขัด
การสั่นหรือการหมุนของตำแหน่ง: ตรวจสอบว่ามีอาการติดขัดหรือไม่ หากการหมุนของตำแหน่งมีค่ามากกว่าการหมุนของจุดตั้งค่ามาก อาจเป็นเพราะอุปกรณ์กำหนดตำแหน่งทำให้เกิดการหมุน ตรวจสอบว่ามีที่จับวาล์วที่ขวางการเคลื่อนที่ของวาล์ว, ก้านวาล์วหัก, หรือส่วนประกอบการป้อนกลับตำแหน่งหลุดหรือไม่
การสื่อสารล้มเหลวกับ HART handheld: ตรวจสอบว่าความต้านทานของลูปเพียงพอหรือไม่ ตรวจสอบว่าแรงดันไฟฟ้าที่ขั้วตรงตามข้อกำหนด (9Vdc @ 20mA, 11Vdc @ 4mA) หรือไม่
ข้อผิดพลาดพลังงานต่ำ (LOW_POWER): กระแสอินพุตต่ำกว่า 3.15 mA เพิ่มกระแสลูปเป็น 4 mA สำหรับการปรับเทียบและการวินิจฉัย
TuneERR ปรากฏหลังจากการปรับจูนอัตโนมัติ: อาจจำเป็นต้องปรับจูนด้วยตนเอง โปรดดูส่วนการแก้ไขปัญหาในคู่มือการใช้งาน
SelfCheckError หรือความล้มเหลวของฮาร์ดแวร์: ถอดปลั๊กไฟเป็นเวลาสองนาทีแล้วเริ่มใหม่ ล้างการแจ้งเตือนโดยใช้ ValVue หรือ HART Host หากความล้มเหลวไม่หายไป ให้เปลี่ยนโมดูลอิเล็กทรอนิกส์
รุ่นที่ใช้แทน
Masoneilan SVI3 เป็นรุ่นที่ใช้แทน SVI II AP และ SVI1000 โดยตรง มีขายึดสแตนเลสสำหรับวาล์ว/แอคทูเอเตอร์ทุกแบบ และเข้ากันได้กับขายึด SVI II AP และ SVI1000 แบบย้อนหลังอย่างสมบูรณ์ สำหรับผู้ใช้ SVI II AP การอัปเกรดค่อนข้างง่าย — สามารถใช้การติดตั้งที่มีอยู่ได้ และอาจต้องปรับการเชื่อมต่อลม/ท่อเท่านั้น สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเคลื่อนที่ และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
