ภาพรวมผลิตภัณฑ์

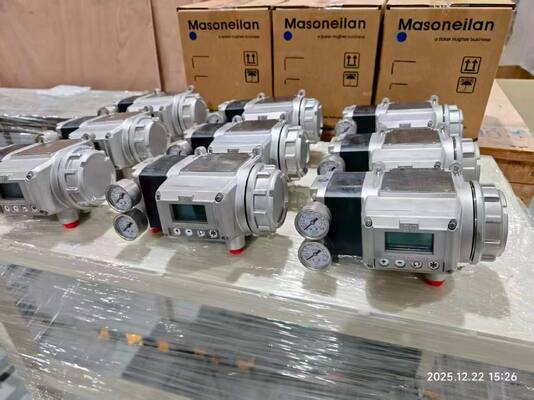

Masoneilan SVI3 เป็น Digital Valve Positioner รุ่นที่สามที่ใช้การสื่อสาร HART 7 ผ่านลูป 4-20mA แบบสองสาย มันขับเคลื่อน Actuator แบบนิวแมติกด้วยความแม่นยำสูงและมีการวินิจฉัยขั้นสูงสำหรับการตรวจสอบวาล์วอย่างต่อเนื่อง เซ็นเซอร์ตำแหน่งแบบไม่สัมผัสอ่านค่าผ่านตัวเรือน ทำให้ไม่มีจุดที่สึกหรอทางกล อุปกรณ์ทำงานได้ถึง -55°C ทำให้เหมาะสำหรับสภาพอากาศที่รุนแรง
อินเทอร์เฟซในตัวมีหน้าจอแบบกราฟิกที่มีความคมชัดสูงและปุ่มกดที่ได้รับการจัดอันดับสำหรับพื้นที่อันตราย Smart Cal ช่วยให้ตั้งค่าและปรับเทียบได้ด้วยปุ่มเดียว ช่วยลดเวลาในการติดตั้ง ตำแหน่งจะเก็บข้อมูลการวินิจฉัยได้นานถึงหนึ่งปีบนบอร์ด ทำให้สามารถวิเคราะห์แนวโน้มได้โดยไม่ต้องใช้เครื่องมือภายนอก มันรวมเข้ากับระบบควบคุมหลักผ่านการรองรับ DTM และ EDD
การใช้ลมในสภาวะคงที่ต่ำกว่ารุ่นก่อนหน้า 40% และการส่งลมสูงกว่า 15% เพื่อการเคลื่อนที่ที่เร็วขึ้น SVI3 มีการวินิจฉัยวาล์วออนไลน์ 19 รายการที่ตรวจสอบสุขภาพของวาล์วในขณะที่กระบวนการกำลังทำงาน ช่วยคาดการณ์ความต้องการในการบำรุงรักษาก่อนที่จะเกิดความล้มเหลว
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Masoneilan |
| โปรโตคอลการสื่อสาร | HART 7 ผ่าน 4-20mA |
| สัญญาณอินพุต | ไฟฟ้า |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | Positioner; ขั้นสูง; การวินิจฉัยวาล์วออนไลน์ |
| แรงดันอุปทาน | 20 ถึง 120 psi |
| การส่งลม | 410 SLPM @ 30psi |
| การทำงาน | ทำงานครั้งเดียว, ปลอดภัยเมื่อเกิดความล้มเหลว; หมุนและเชิงเส้น |
| ประเภทการติดตั้ง | ติดตั้งบน Actuator |
| อุณหภูมิในการทำงาน | -55°C ถึง +85°C |
| วัสดุตัวเรือน | อลูมิเนียมปราศจากทองแดง (ASTM A360); ตัวเรือน 316SS เป็นทางเลือก |
| ระดับการป้องกัน | IP66 และ NEMA 4X |
| น้ำหนัก (อลูมิเนียม) | 3.3 กก. (7.4 ปอนด์) |
| น้ำหนัก (สแตนเลส) | 6.26 กก. (13.8 ปอนด์) |
| ช่องต่อไฟฟ้า | สองช่อง NPT หญิง 1/2 นิ้ว |
| กระแสไฟขั้นต่ำ / สูงสุด | 3.2mA / 22mA |
| แรงดันไฟฟ้าที่ต้องการสำหรับการทำงาน | 9Vdc @ 20mA, 11Vdc @ 4mA |
| เอาต์พุตเสริม | สวิตช์โซลิดสเตตที่กำหนดค่าได้สองตัว (1A, 30Vdc); การส่งตำแหน่ง 4-20mA หนึ่งรายการ; อินพุตดิจิทัลที่กำหนดค่าได้หนึ่งรายการ |
| การรับรอง | SIL3 Capable; ATEX, IECEx, US, Canada approvals |
| ซอฟต์แวร์สื่อสาร | Masoneilan Valve Lifecycle Management (VLM); การรองรับ DTM และ EDD |
อุตสาหกรรมที่ใช้งาน
Masoneilan SVI3 ใช้ในการผลิตไฟฟ้า, การกลั่น, ปิโตรเคมี, น้ำมันและก๊าซกลางน้ำ, และน้ำมันและก๊าซต้นน้ำ การใช้งานหลัก ได้แก่ เครื่องกำเนิดไฟฟ้ากังหันไอน้ำ, คอนเดนเซอร์, หอหล่อเย็น, อาคารเครื่องปฏิกรณ์, อาคารกังหัน, เครื่องกำเนิดไอน้ำกู้คืนความร้อน, สมดุลของโรงงาน, การกลั่น, การปฏิรูปไฮโดรโปรเซสซิ่ง, การแตก, การผสมรอง, การดับและแยกส่วน, การอัดก๊าซประจุ, การแยก, การดำเนินงานด้านความสมบูรณ์ของท่อส่ง, การลดความชื้น, การทำความเย็น, การทำให้เป็นของเหลว, การขนถ่ายและจัดส่ง, การทำให้เป็นก๊าซใหม่, และการอัด
ปัญหาทั่วไป
Smart Cal ไม่เสร็จสมบูรณ์: ตรวจสอบแรงดันอุปทานอยู่ในช่วง 20-120 psi ตรวจสอบให้แน่ใจว่าขีดจำกัดการเคลื่อนที่ของวาล์วอยู่ในช่วงที่กำหนด ตรวจสอบให้แน่ใจว่าวาล์วไม่ติดขัดหรือติดขัด
การสั่นหรือการหมุนของตำแหน่ง: ตรวจสอบว่ามีอาการติดขัดหรือไม่ หากการหมุนของตำแหน่งมีค่ามากกว่าการหมุนของจุดตั้งค่ามาก ตำแหน่งอาจเป็นสาเหตุของการหมุน ตรวจสอบว่ามีแฮนด์วีลที่ขวางการเคลื่อนที่ของวาล์ว, ก้านวาล์วหัก, หรือส่วนประกอบการป้อนกลับตำแหน่งหลุด
การสื่อสารล้มเหลวกับ HART handheld: ตรวจสอบว่าความต้านทานของลูปเพียงพอ ตรวจสอบว่าแรงดันไฟฟ้าที่ขั้วตรงตามข้อกำหนด (9Vdc @ 20mA, 11Vdc @ 4mA)
ข้อผิดพลาดพลังงานต่ำ (LOW_POWER): กระแสอินพุตต่ำกว่า 3.15 mA เพิ่มกระแสลูปเป็น 4 mA สำหรับการปรับเทียบและการวินิจฉัย
TuneERR ปรากฏขึ้นหลังจากการปรับอัตโนมัติ: อาจต้องมีการปรับด้วยตนเอง โปรดดูส่วนการแก้ไขปัญหาในคู่มือการใช้งาน
SelfCheckError หรือความล้มเหลวของฮาร์ดแวร์: ถอดปลั๊กไฟเป็นเวลาสองนาทีแล้วเริ่มใหม่ ล้างการแจ้งเตือนโดยใช้ ValVue หรือ HART Host หากความล้มเหลวไม่หายไป ให้เปลี่ยนโมดูลอิเล็กทรอนิกส์
รุ่นที่ใช้แทน
Masoneilan SVI3 เป็นรุ่นที่ใช้แทน SVI II AP และ SVI1000 โดยตรง มีขายึดสแตนเลสสำหรับชุดวาล์ว/Actuator ใดๆ และเข้ากันได้กับขายึด SVI II AP และ SVI1000 แบบย้อนหลังได้อย่างสมบูรณ์ สำหรับผู้ใช้ SVI II AP การอัปเกรดค่อนข้างง่าย - สามารถใช้การติดตั้งที่มีอยู่ได้ และอาจต้องปรับการเชื่อมต่อลม/ท่อเท่านั้น สำหรับทางเลือกของผู้จำหน่ายรายอื่น โปรดตรวจสอบการติดตั้ง Actuator, ช่วงการเคลื่อนที่ และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
