ภาพรวมผลิตภัณฑ์

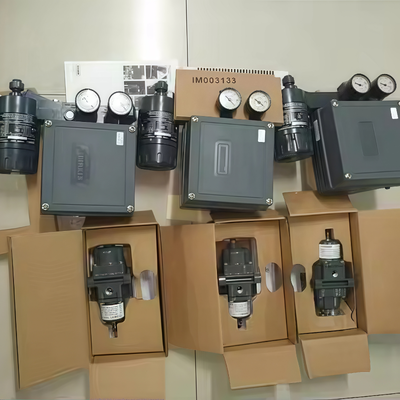

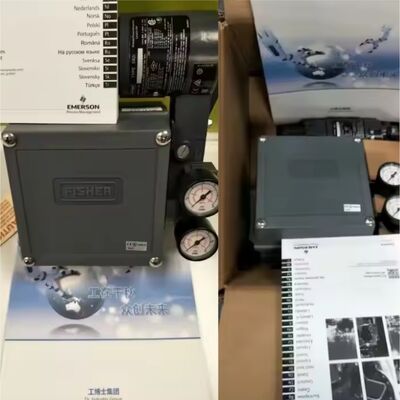

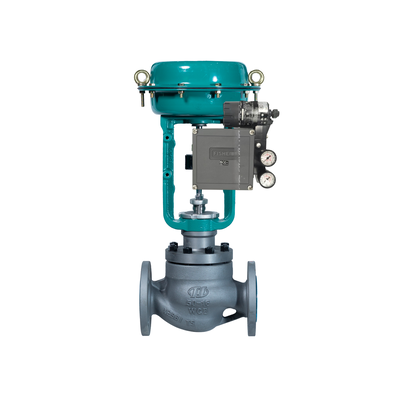

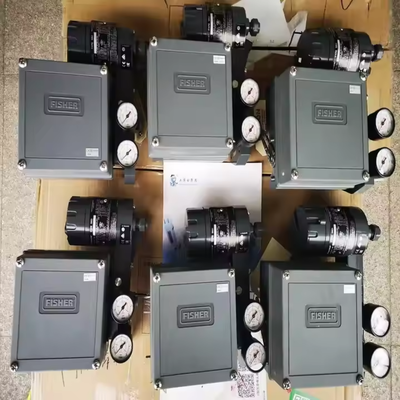

Fisher 3582i เป็นอุปกรณ์ปรับตำแหน่งวาล์วแบบอิเล็กโทร-นิวแมติกที่ออกแบบมาสำหรับวาล์วควบคุมแบบสไลด์สเต็มที่ขับเคลื่อนด้วยไดอะแฟรม อุปกรณ์นี้รวมเอาตัวแปลงอิเล็กโทร-นิวแมติก 582i เข้ากับอุปกรณ์ปรับตำแหน่งแบบนิวแมติก 3582 ตัวแปลงรับสัญญาณ 4-20 mA DC และสร้างเอาต์พุตแบบนิวแมติกที่ได้สัดส่วนผ่านระบบหัวฉีด/แผ่นปิด สัญญาณนิวแมติกนี้จะขับเคลื่อนขั้นตอนของอุปกรณ์ปรับตำแหน่ง ซึ่งจะปรับแรงดันจ่ายของแอคทูเอเตอร์เพื่อรักษาตำแหน่งก้านวาล์วตามที่สัญญาณอินพุตสั่งการ
อุปกรณ์นี้เป็นที่รู้จักในด้านความแม่นยำ การตอบสนองที่รวดเร็ว และความทนทานต่อการสั่นสะเทือนของโรงงาน มีการใช้ลมในสภาวะคงที่น้อย ทำให้การทำงานมีประสิทธิภาพ การออกแบบแบบโมดูลาร์ช่วยให้สามารถเพิ่มตัวแปลง 582i เข้ากับอุปกรณ์ปรับตำแหน่งแบบนิวแมติก 3582 ที่มีอยู่ได้ในสนาม ทำให้สามารถทำงานแบบอิเล็กโทร-นิวแมติกได้
การตั้งค่าศูนย์และช่วงสามารถปรับได้ด้วยไขควงและประแจเมื่อถอดฝาครอบออก การทำงานแบบตรงและแบบย้อนกลับสามารถสลับได้ในสนาม การเปลี่ยนแปลงของแรงดันจ่ายและภาระของวาล์วมีผลกระทบต่อประสิทธิภาพน้อย วัสดุของตัวเครื่องและภายในทนทานต่อสภาพแวดล้อมที่รุนแรง และลมที่รั่วจะช่วยชะล้างชิ้นส่วนภายในเพื่อการป้องกันเพิ่มเติม
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Fisher |
| โปรโตคอลการสื่อสาร | อนาล็อก 4-20mA |
| สัญญาณอินพุต | ไฟฟ้า |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ไม่ |
| ประเภทการติดตั้ง | ติดตั้งบนแอคทูเอเตอร์ |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน, อุณหภูมิสูง |
| การควบคุมตำแหน่ง | การปรับค่า |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อจ่าย | อากาศ |
| การจำแนกพื้นที่ | ป้องกันการระเบิด, ปลอดภัยจากอันตรายโดยเนื้อแท้, ไม่ก่อให้เกิดประกายไฟ, ฝุ่น |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM |
| สัญญาณอินพุต (3582i) | กระแสคงที่ 4-20 mA DC, แรงดันไฟฟ้าสูงสุด 30 VDC |
| สัญญาณเอาต์พุต | แรงดันนิวแมติกตามที่แอคทูเอเตอร์ต้องการ สูงสุด 95% ของแรงดันจ่ายสูงสุด |
| การทำงาน | สามารถสลับการทำงานแบบตรงและแบบย้อนกลับได้ในสนาม |
| แรงดันจ่าย (แนะนำ) | 0.3 บาร์ (5 psi) เหนือความต้องการของแอคทูเอเตอร์ |
| แรงดันจ่าย (สูงสุด) | 3.4 บาร์ (50 psig) หรือพิกัดแรงดันของแอคทูเอเตอร์ แล้วแต่ว่าค่าใดต่ำกว่า |
| พิกัดแรงดันสูงสุดของกระเปาะอินพุต | 2.4 บาร์ (35 psig) |
| วงจรเทียบเท่า | 120 โอห์ม ขนานกับไดโอดซีเนอร์ 5.6 โวลต์ สามตัว |
อุตสาหกรรมที่ใช้งาน
3582i ใช้ในอุตสาหกรรมกระบวนการที่มีวาล์วควบคุมแบบสไลด์สเต็มที่ขับเคลื่อนด้วยไดอะแฟรม สามารถควบคุมการไหล ความดัน อุณหภูมิ และระดับได้ ช่วงการปรับศูนย์และช่วงครอบคลุมสัญญาณอินพุตมาตรฐานทั้งหมด รวมถึงช่วงแยก อุปกรณ์ปรับตำแหน่งตระกูลเดียวรองรับการใช้งานหลายประเภท ทำให้การจัดการอะไหล่คงคลังทั่วทั้งโรงงานง่ายขึ้น
ปัญหาทั่วไป
อุปกรณ์ปรับตำแหน่งไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบแรงดันจ่ายและการเชื่อมต่อแบบนิวแมติก ตรวจสอบว่าชุดหัวฉีด/แผ่นปิดไม่อุดตัน และรีเลย์ทำงานปกติ
ตำแหน่งก้านวาล์วไม่ตรงกับสัญญาณอินพุต: ตรวจสอบการปรับเทียบศูนย์และช่วง ตรวจสอบว่าตำแหน่งของลูกเบี้ยวตรงกับการเคลื่อนที่และการทำงานของแอคทูเอเตอร์
การทำงานผิดปกติหรือการสั่น: ตรวจสอบการรั่วไหลของอากาศในท่อและข้อต่อ ตรวจสอบแรงเสียดทานที่มากเกินไปในซีลวาล์วหรือแอคทูเอเตอร์
ความผันผวนของแรงดันจ่ายส่งผลต่อตำแหน่ง: ยืนยันว่าแรงดันจ่ายมีความเสถียรและอยู่ในช่วงที่แนะนำ 3582i ได้รับการออกแบบมาเพื่อลดผลกระทบจากการเปลี่ยนแปลงแรงดันจ่ายให้น้อยที่สุด แต่ความผันผวนที่รุนแรงอาจยังคงก่อให้เกิดปัญหาได้
รุ่นที่ใช้ทดแทน
3582i เป็นการออกแบบอุปกรณ์ปรับตำแหน่งแบบนิวแมติกแบบเก่า สำหรับการติดตั้งใหม่ที่ต้องการการสื่อสารแบบดิจิทัลและการวินิจฉัย ตัวควบคุมวาล์วดิจิทัล DVC6200 หรือ DVC2000 เป็นรุ่นที่ทันสมัยเทียบเท่าจากสายผลิตภัณฑ์เดียวกัน ตัวแปลง 582i สามารถติดตั้งในสนามบนอุปกรณ์ปรับตำแหน่งแบบนิวแมติก 3582 ที่มีอยู่เพื่ออัปเกรดเป็นการกำหนดค่า 3582i ได้ แม้ว่าอาจต้องมีการเปลี่ยนแปลงการติดตั้งอุปกรณ์ปรับตำแหน่งและช่วงสัญญาณอินพุต สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบความเข้ากันได้ของการติดตั้งแอคทูเอเตอร์ ช่วงการเคลื่อนที่ และสัญญาณอินพุตก่อนสั่งซื้อ
