ภาพรวมสินค้า

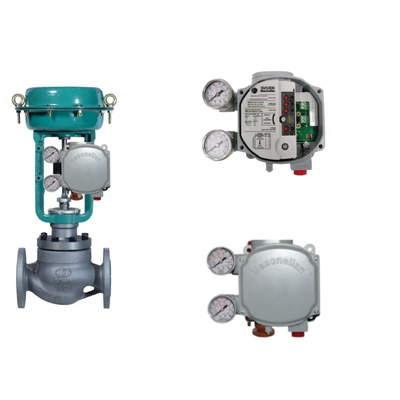

Masoneilan SVI1000 เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอลที่สื่อสาร HART ที่ทํางานบนวงจร 4-20mA. มันถูกสร้างขึ้นโดยเฉพาะสําหรับวาล์วควบคุมปนูเมติกที่มีการกระทําเพียงครั้งเดียว.หน่วยใช้ระบบการตอบสนองแม่เหล็กที่ไม่ติดต่อที่กําจัดการเชื่อมโยงกลไกและการสกัดที่เกี่ยวข้องเนื่องจากมันใช้พลังงานแบบลุป ไม่จําเป็นต้องใช้พลังงานแยก
อินเตอร์เฟซปุ่มดันท้องถิ่นที่มีตัวชี้แจง LED ตามการออกแบบปุ่มเดียว-ฟังก์ชันเดียว ปั๊มส่วนใหญ่สามารถตั้งค่าและปรับระดับได้ในเวลาไม่เกิน 5 นาทีHART รีวิชั่น 5 หรือ 7 สามารถเลือกสนามได้. สามารถใช้สวิทช์สภาพแข็งที่ติดตั้งในตัวสองตัวเพื่อแสดงตําแหน่ง การออกแบบการติดตั้งทั่วไปทํางานกับเครื่องขับเคลื่อนเส้นตรงและหมุน
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | เมซอนิลาน |
| โปรต็อกอลการสื่อสาร | HART (Rev. 5 หรือ Rev. 7, สามารถเลือกสนามได้) 4-20mA Analog |
| สัญญาณเข้า | เครื่องไฟฟ้า |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | การวินิจฉัยพื้นฐานที่มีสัญญาณ |
| ความดันการให้บริการ | 20 - 100 psi (1.4 - 7 bar) |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนติดตั้ง |
| อุณหภูมิการทํางาน | -40°C ถึง +85°C (-40°F ถึง +185°F) |
| อุณหภูมิในการเก็บ | -50°C ถึง +93°C (-58°F ถึง +200°F) |
| การควบคุมตําแหน่ง | การดึง / การปรับปรุง |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อการจําหน่าย | อากาศ (แห้ง, ไม่มีน้ํามัน) |
| การจัดอันดับพื้นที่ | ปลอดภัยโดยพื้นฐาน ไม่เผาไฟ |
| การรับรอง | ATEX, FM, FMc, IEC, CE |
| วัสดุบ้าน | สายสลัดอะลูมิเนียมทองแดงต่ํา (ASTM 360) พริมเมอร์เอปอ๊อกซี่ พร้อมเคลือบชั้นบนพอลิอุเรธานสีเทา |
| ระดับการคุ้มครอง | IP66 / NEMA 4X |
| น้ําหนัก | 2 กิโลกรัม |
| ขั้นต่ํา / ขั้นสูงสุดของปัจจุบัน | 3.2 mA / 24 mA |
| ความดันปลาย | 9 Vdc @ 20 mA |
| การเชื่อมต่อไฟฟ้า | สายใยภายใน 1/2 NPT ตัวเดียว |
| ความถูกต้อง | ± 0.5% ของขนาดเต็ม |
| ไฮสเตเรซิส + โซนตาย | ± 0.3% ของขนาดเต็ม |
| ความซ้ํา | ± 0.3% ของขนาดเต็ม |
| เวลาเริ่มต้น | < 500 ms |
| ผลกระทบจากการสูญเสียพลังงานทันที | < 100 ms |
| สัญญาณออก | เครื่องสวิทช์สภาพแข็งที่สามารถตั้งค่าได้ 2 เครื่อง 1A 30Vdc, NO หรือ NC |
| ตัวเลือก | /G (gauges) /IM (integrated magnetic feedback) /SW (สวิทช์สเตตแข็ง) |
อุตสาหกรรมการใช้งาน
Masoneilan SVI1000 ใช้ในการผลิตพลังงาน, การประมวลผลเคมี, การชําระ, ปิโตรเคมี, และน้ํามันและก๊าซเครื่องผลิตควายฟื้นฟูความร้อน, การปั่น, การประมวลผลน้ํา, การแตก, การผสมผสาน, ความสมบูรณ์แบบของท่อและการบดก๊าซการตั้งค่าที่ง่ายและการตอบสนองแม่เหล็กที่น่าเชื่อถือทําให้มันเป็นที่เหมาะสมสําหรับการควบคุมการปรับระบายความร้อนประจําวันบนวาล์วปนูเมติกการกระทําเพียงครั้งเดียว.
ปัญหาทั่วไป
เครื่องตั้งตําแหน่งไม่ตอบสนองสัญญาณเข้า: ตรวจสอบความดันของอุปกรณ์ในระยะ 20-100 psi และการเชื่อมต่อปนูเมติกปลอดภัย ตรวจสอบว่าโหมดของอุปกรณ์ถูกตั้งเป็นปกติ
วาล์วตอบสนองช้า หรือไม่ตอบสนองเลย: ยืนยันค่าตั้งค่าการให้อากาศมากกว่าค่าปลายสปริงบวก 10 psig สําหรับตัวขับเคลื่อนขนาดใหญ่ ยืนยันการหลุดของอากาศระหว่างการเติมน้ําน้อยกว่า 15%
เตือนความผิดตําแหน่ง: ดําเนินการลงนามของวาล์วโดยใช้ SVI1000 DTM หลัก ตรวจสอบการบรรจุแน่น, การสะสมต้นไม้, หรือการขัดขัดของ actuator ดําเนินการ Autotune หรือการปรับมือ
พลังงานขั้นต่ํา (LED ทั้งหมดปิด): กระแสเข้าต่ํากว่า 3.85 mA เพิ่มกระแสวงจรไปถึง 4 mA สําหรับการปรับและวินิจฉัย
การปรับผิดพลาด: การปรับขนาดเซ็นเซอร์เข้าอยู่ภายนอกช่วงที่ยอมรับ โดยใช้อุปกรณ์วัดความแม่นยํา ทําการปรับขนาดตามขอบเขต
ความผิดพลาดของฮาร์ดแวร์ (SelfCheckError): ตัดพลังงานเป็นเวลาสองนาทีและเริ่มต้นใหม่ กําจัดสัญญาณเตือนผ่าน ValVue หรือ HART Host หากความล้มเหลวยังคง ตัดเปลี่ยนโมดูลอิเล็กทรอนิกส์
รูปแบบสํารอง
Masoneilan SVI1000 เป็นเครื่องตั้งตําแหน่งดิจิตอลพื้นฐาน สําหรับการใช้งานที่ต้องการการวินิจฉัยวาล์วที่ก้าวหน้า ความจุสูงขึ้น หรือฟังก์ชันความปลอดภัยที่มีการจัดอันดับ SILซีรีย์ SVI II AP หรือ SVI3 เป็นตัวเลือกระดับต่อไปจากสายสินค้าเดียวกันสําหรับตัวแทนที่แตกต่างกันของผู้ขาย เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ
