ภาพรวมผลิตภัณฑ์

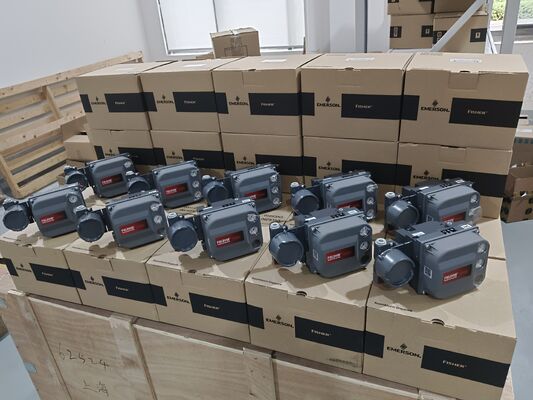

ตัวควบคุมวาล์วดิจิทัล Fisher DVC6200 ใช้การสื่อสาร HART เพื่อเชื่อมต่อระบบควบคุมกับแอคทูเอเตอร์แบบลม มันรับสัญญาณ 4-20 mA แบบสองสายและให้เอาต์พุตแบบลมที่ได้สัดส่วนเพื่อกำหนดตำแหน่งวาล์ว หน่วยนี้สร้างขึ้นเพื่อทดแทนตัวกำหนดตำแหน่งแบบอนาล็อกบนแอคทูเอเตอร์แบบลมส่วนใหญ่โดยไม่ต้องใช้อุปกรณ์อะแดปเตอร์ เซ็นเซอร์ตำแหน่งแบบไม่สัมผัสด้วยแม่เหล็กช่วยลดการสึกหรอของกลไกและยืดอายุการใช้งาน โมดูลอิเล็กทรอนิกส์แบบหุ้มห่อสามารถทนต่อการสั่นสะเทือนสูง การเปลี่ยนแปลงอุณหภูมิ และอากาศในโรงงานที่ปนเปื้อน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Fisher |
| โปรโตคอลการสื่อสาร | 4-20 mA HART |
| สัญญาณอินพุต | ไฟฟ้า |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ใช่ |
| แรงดันขาออกสูงสุด | 145 psig |
| ประเภทการติดตั้ง | ติดตั้งในตัว |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน, อุณหภูมิสูง |
| การควบคุมตำแหน่ง | การควบคุมแบบหรี่, เปิด/ปิด |
| แหล่งพลังงาน | ท้องถิ่น |
| การควบคุมกระบวนการ | การไหล, ความดัน, อุณหภูมิ, ระดับ |
| สื่อจ่าย | อากาศ, ก๊าซธรรมชาติ, ไนโตรเจน |
| การจำแนกพื้นที่ | ป้องกันการระเบิด, ปลอดภัยจากอันตราย, FISCO, Type N, ป้องกันเปลวไฟ, ไม่ก่อให้เกิดการลุกไหม้สำหรับ FM |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, ได้รับการรับรองก๊าซธรรมชาติ, อุปกรณ์ซีลเดี่ยว; การอนุมัติทางทะเล: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| ความเข้ากันได้ของแอคทูเอเตอร์ (เชิงเส้น) | แอคทูเอเตอร์แบบสไลด์สเต็มเชิงเส้นที่มีระยะเดินทางระหว่าง 6.35 มม. / 0.25 นิ้ว ถึง 606 มม. / 23.375 นิ้ว |
| ความเข้ากันได้ของแอคทูเอเตอร์ (แบบหมุน) | แอคทูเอเตอร์แบบหมุนควอเตอร์เทิร์นที่มีระยะเดินทางระหว่าง 45° ถึง 180° |
| วัสดุตัวเรือน | โลหะผสมอลูมิเนียมทองแดงต่ำ A03600 (มาตรฐาน); สแตนเลส (อุปกรณ์เสริม) |
| อีลาสโตเมอร์ | ไนไตรล์ (มาตรฐาน); ฟลูออโรซิลิโคน (อุณหภูมิสูงมาก) |
| น้ำหนัก (DVC6200 อลูมิเนียม) | 3.5 กก. / 7.7 ปอนด์ |
| น้ำหนัก (DVC6200 สแตนเลส) | 8.6 กก. / 19 ปอนด์ |
| น้ำหนัก (DVC6205) | 4.1 กก. / 9 ปอนด์ |
| น้ำหนัก (DVC6215) | 1.4 กก. / 3.1 ปอนด์ |
| แรงดันขั้วต่อขั้นต่ำ | 9.5 VDC สำหรับการควบคุมแบบอนาล็อก; 10 VDC สำหรับการสื่อสาร HART |
อุตสาหกรรมที่ใช้งาน
DVC6200 ให้บริการในอุตสาหกรรมโรงกลั่น เคมี นิวเคลียร์ น้ำมันและก๊าซ การผลิตไฟฟ้า เยื่อกระดาษและกระดาษ อาหารและเครื่องดื่ม น้ำและน้ำเสีย ยา และโลหะและเหมืองแร่ ใช้สำหรับลูปควบคุมการไหล ความดัน อุณหภูมิ และระดับ
ปัญหาทั่วไป
ไม่มีการสื่อสาร: ตรวจสอบแหล่งจ่ายไฟ แรงดันขั้วต่อ (9–32 VDC) และการเดินสายบนแผงวงจรพิมพ์
วาล์วไม่ทำงานเต็มที่: ตรวจสอบท่อลมและแรงดันจ่าย ยืนยันว่าฟังก์ชันบล็อกอยู่ในโหมดที่ถูกต้อง
เอาต์พุตตัวแปลง I/P นอกข้อกำหนด: อาจเกิดจากซีลฐานโมดูล รีเลย์ หรือตัวควบคุม 67CFR ชำรุด
รุ่นทดแทน
DVC6200 สามารถติดตั้งทดแทนตัวกำหนดตำแหน่งแบบอนาล็อกที่มีอยู่ และเป็นการอัปเกรดทั่วไปจาก DVC2000 สำหรับยี่ห้ออื่น ให้ยืนยันความเข้ากันได้ของการติดตั้ง ระยะเดินทาง และโปรโตคอลก่อนสั่งซื้อ
