ภาพรวมผลิตภัณฑ์
ตัวกำหนดตำแหน่งวาล์วอัจฉริยะ Rotork YTC ควบคุมระยะชักของวาล์วได้อย่างแม่นยำตามสัญญาณอินพุต 4-20mA ที่ส่งมาจากคอนโทรลเลอร์ ออกแบบมาเพื่อใช้กับแอคทูเอเตอร์วาล์วแบบเชิงเส้นและแบบหมุนที่ใช้ลมในสภาพแวดล้อมอุตสาหกรรมทั้งแบบปลอดภัยและอันตราย กลุ่มผลิตภัณฑ์กำหนดตำแหน่งเป็นหนึ่งในสายผลิตภัณฑ์หลักของ Rotork นำเสนอประสิทธิภาพที่เชื่อถือได้ในการใช้งานที่หลากหลาย
ซีรีส์ YT มีการปรับเทียบอัตโนมัติพร้อมโครงสร้างเมนูที่เรียบง่าย หน้าจอ LCD ตัวอักษรและตัวเลขสำหรับค่ากระบวนการและการปรับเทียบ และการสื่อสาร HART สำหรับคำสั่งดิจิทัล การป้อนกลับตำแหน่ง และการวินิจฉัยผ่านลูปกระแส ปุ่มกดที่แข็งแรงสี่ปุ่มช่วยให้สามารถกำหนดค่าเฉพาะที่ได้ ตัวกำหนดตำแหน่งมีฟังก์ชัน fail-freeze และ fail-safe ทำให้วาล์วสามารถรักษาสภาพตำแหน่งสุดท้ายหรือเคลื่อนไปยังตำแหน่งที่กำหนดไว้ล่วงหน้าเมื่อสูญเสียแหล่งจ่ายไฟหรือแหล่งจ่ายลม
ด้วยการใช้ลมที่สภาวะคงที่เกือบเป็นศูนย์และโครงสร้างอะลูมิเนียมอัลลอยด์ที่ทนทาน ตัวกำหนดตำแหน่ง Rotork YTC สร้างขึ้นเพื่อประสิทธิภาพการใช้พลังงานและอายุการใช้งานที่ยาวนาน รุ่นที่มีจำหน่าย ได้แก่ YT-1000 (อิเล็กโทร-นิวแมติกพื้นฐาน), YT-2500 (ตัวกำหนดตำแหน่งอัจฉริยะพร้อม HART), YT-3300 (ตัวกำหนดตำแหน่งอัจฉริยะขั้นสูงพร้อม PST) และ YT-3700 (ตัวกำหนดตำแหน่งอัจฉริยะขนาดกะทัดรัด)
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Rotork YTC |
| โปรโตคอลการสื่อสาร | HART (YT-2500, YT-3300, YT-3700) |
| สัญญาณอินพุต | 4-20mA DC; มีช่วงแยก |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การปรับเทียบอัตโนมัติ; การทดสอบระยะชักบางส่วน (PST) บน YT-3300; การวินิจฉัยด้วยภาพ NE107 |
| แรงดันจ่าย | 0.14~0.7 MPa (1.4~7 บาร์) |
| ประเภทการติดตั้ง | แอคทูเอเตอร์แบบเชิงเส้น (10~150 มม.) และแบบหมุน (0~90°) |
| อุณหภูมิในการทำงาน | -20~+70°C |
| การป้องกันโครงสร้าง | IP66 |
| วัสดุโครงสร้าง | อะลูมิเนียมอัลลอยด์ (มาตรฐาน); สแตนเลส 316 (อุปกรณ์เสริมบน YT-1050) |
| การเชื่อมต่อลม | 1/4 NPT |
| อิมพีแดนซ์อินพุต | 250 ±15 Ω |
| การใช้ลม | เกือบเป็นศูนย์ที่สภาวะคงที่ |
| การรับรอง | ATEX, IECEx, KCs, NEPSI (ขึ้นอยู่กับรุ่น) |
อุตสาหกรรมที่ใช้งาน
กลุ่มผลิตภัณฑ์กำหนดตำแหน่ง Rotork YTC ใช้ในอุตสาหกรรมปิโตรเคมี การผลิตไฟฟ้า การบำบัดน้ำ กระดาษ และการควบคุมกระบวนการอุตสาหกรรมทั่วไป ทำงานกับแอคทูเอเตอร์วาล์วแบบเชิงเส้นและแบบหมุนที่ใช้ลมในพื้นที่ทั้งแบบปลอดภัยและอันตราย เหมาะสำหรับการควบคุมแบบ throttling, การควบคุมแบบเปิด/ปิด และการใช้งานที่ต้องการการทดสอบระยะชักบางส่วนสำหรับระบบเครื่องมือเพื่อความปลอดภัย
ปัญหาทั่วไป
ไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบแรงดันจ่าย (1.4~7 บาร์) และการเชื่อมต่อลม ตรวจสอบว่าสัญญาณอินพุตอยู่ในช่วง 4-20mA
ตำแหน่งวาล์วไม่ตรงกับสัญญาณอินพุต: ทำการปรับเทียบอัตโนมัติ ตรวจสอบว่าทิศทางการทำงาน (ตรงหรือย้อนกลับ) ถูกตั้งค่าอย่างถูกต้อง ตรวจสอบการเชื่อมต่อก้านป้อนกลับ
การทำงานผิดปกติหรือการสั่น: ตรวจสอบการรั่วไหลของอากาศในท่อและข้อต่อ ตรวจสอบพารามิเตอร์ควบคุม PID ตรวจสอบแรงเสียดทานที่มากเกินไปในซีลวาล์วหรือแอคทูเอเตอร์
การปรับเทียบอัตโนมัติล้มเหลว: ตรวจสอบแรงดันจ่ายและขีดจำกัดการเดินทาง ตรวจสอบให้แน่ใจว่าวาล์วไม่ติดขัดหรือติดขัด ตรวจสอบว่าคันโยกป้อนกลับเข้าที่อย่างถูกต้อง
อากาศรั่วจากตัวกำหนดตำแหน่ง: ตรวจสอบโอริง ปะเก็น และไดอะแฟรมว่าสึกหรอหรือไม่ ตรวจสอบสปูลวาล์วว่ามีสิ่งปนเปื้อนหรือไม่
รุ่นที่ใช้แทน

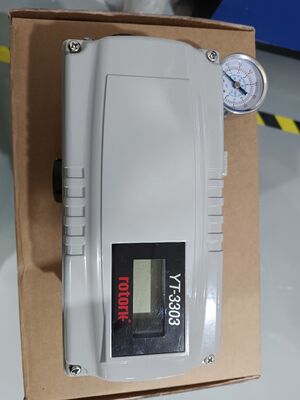

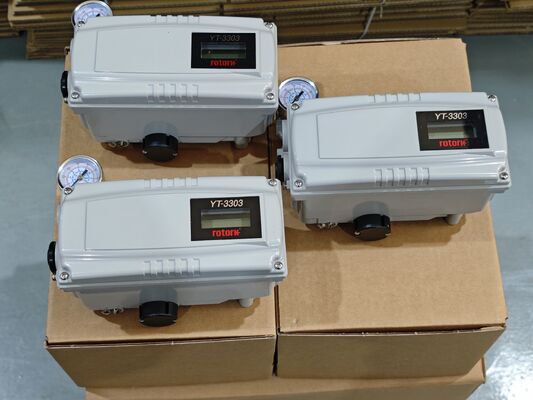

ซีรีส์ Rotork YTC มีหลายรุ่นสำหรับความต้องการในการใช้งานที่แตกต่างกัน YT-3300 เป็นตัวกำหนดตำแหน่งอัจฉริยะขั้นสูงที่มีความสามารถในการทดสอบระยะชักบางส่วน YT-3700 เป็นตัวกำหนดตำแหน่งอัจฉริยะขนาดกะทัดรัดพร้อมการตรวจสอบกราฟิกและการวินิจฉัยขั้นสูง RTP-4000 เป็นแพลตฟอร์มตัวกำหนดตำแหน่งวาล์วอัจฉริยะรุ่นต่อไป สำหรับทางเลือกของผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเดินทาง และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
