ภาพรวมผลิตภัณฑ์

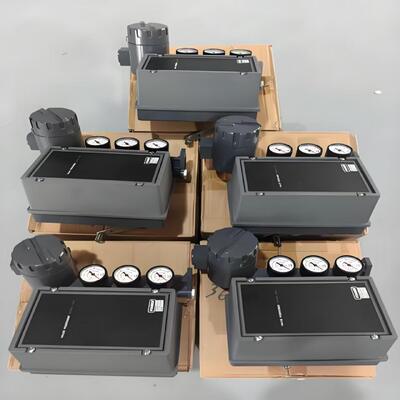

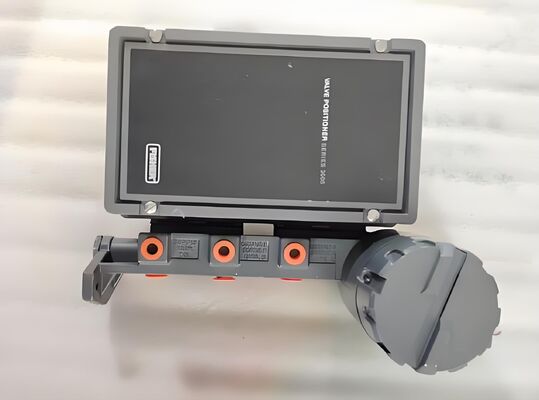

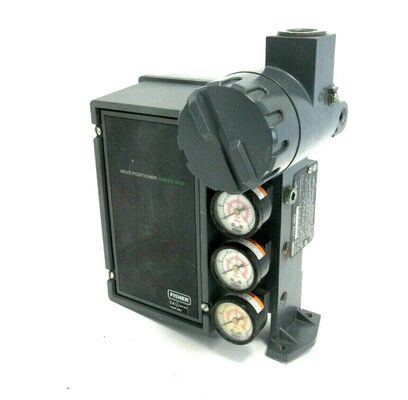

Fisher 3620J เป็นอุปกรณ์กำหนดตำแหน่งวาล์วแบบอิเล็กโทร-นิวแมติกที่ออกแบบมาสำหรับใช้กับแอคทูเอเตอร์แบบหมุนชนิดไดอะแฟรมหรือลูกสูบ ประกอบด้วยอุปกรณ์กำหนดตำแหน่งแบบนิวแมติก 3610J ที่รวมกับตัวแปลงอิเล็กโทร-นิวแมติก 3622 ตัวแปลงรับสัญญาณอินพุต 4-20 mA DC และสร้างเอาต์พุตแบบนิวแมติกที่ได้สัดส่วน (0.2 ถึง 1.0 บาร์ / 3 ถึง 15 psig) ซึ่งขับเคลื่อนขั้นตอนอุปกรณ์กำหนดตำแหน่งแบบนิวแมติก
3620J เป็นอุปกรณ์กำหนดตำแหน่งแบบทำงานเดี่ยวที่ติดตั้งเข้ากับโครงแอคทูเอเตอร์โดยตรง สามารถสลับการทำงานระหว่างแบบตรงและแบบย้อนกลับได้ในสนามโดยไม่ต้องใช้อุปกรณ์เพิ่มเติม การปรับศูนย์ ช่วง และจุดตัดสามารถเข้าถึงได้ง่ายด้วยไขควงหลังจากถอดฝาครอบออก อัตราขยายลูปที่ปรับได้เล็กน้อยช่วยให้สามารถปรับแต่งได้อย่างละเอียดสำหรับขนาดแอคทูเอเตอร์และการใช้งานเฉพาะแต่ละประเภทเพื่อเพิ่มประสิทธิภาพการตอบสนองแบบไดนามิก
อุปกรณ์กำหนดตำแหน่งให้การทำงานที่แม่นยำและตอบสนองรวดเร็ว และทนทานต่อการสั่นสะเทือนที่พบในสภาพแวดล้อมโรงงานส่วนใหญ่ การเปลี่ยนแปลงแรงดันอุปทานมีผลกระทบเพียงเล็กน้อยต่อการทำงานของอุปกรณ์กำหนดตำแหน่ง วัสดุโครงสร้าง ส่วนประกอบ และปะเก็นได้รับการคัดเลือกมาเพื่อทนทานต่อสภาพแวดล้อมที่รุนแรง ด้วยการหล่อขึ้นรูปอะลูมิเนียมอัลลอยด์ที่มีทองแดงต่ำเพื่อความทนทานต่อการกัดกร่อน อากาศที่รั่วออกจากอุปกรณ์กำหนดตำแหน่งจะชะล้างชิ้นส่วนภายในและโครงแอคทูเอเตอร์เพื่อการป้องกันเพิ่มเติม
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Fisher |
| โปรโตคอลการสื่อสาร | อนาล็อก 4-20 mA DC |
| สัญญาณอินพุต | กระแสคงที่ 4 ถึง 20 mA DC; แรงดันไฟฟ้าสูงสุด 30 VDC; แรงดันขั้วต่ำสุด 2.4 VDC ที่ 20 mA |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | ไม่ |
| แรงดันอุปทานสูงสุด | 10.3 บาร์ (150 psig) หรืออัตราของแอคทูเอเตอร์ แล้วแต่ว่าค่าใดต่ำกว่า |
| แรงดันเอาต์พุตสูงสุด | 150 psi |
| ประเภทการติดตั้ง | ติดตั้งกับแอคทูเอเตอร์; แบบหมุน (ทำงานเดี่ยว) |
| อุณหภูมิในการทำงาน | อุณหภูมิมาตรฐาน, อุณหภูมิสูง |
| การควบคุมตำแหน่ง | ปรับได้ต่อเนื่อง |
| สื่ออุปทาน | อากาศ |
| การจำแนกพื้นที่ | ป้องกันการระเบิด, ปลอดภัยจากอันตราย, ไม่ก่อให้เกิดประกายไฟ, ฝุ่น |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM |
| วงจรเทียบเท่า | 120 โอห์ม ขนานกับไดโอดเซเนอร์ 5.6 V สามตัว |
| วัสดุโครงสร้าง | อะลูมิเนียมอัลลอยด์ที่มีทองแดงต่ำ; ส่วนประกอบสแตนเลสซีรีส์ 300 |
| น้ำหนัก | 3.6 กก. (8.0 ปอนด์) |
| การทำงาน | สลับระหว่างแบบตรงและแบบย้อนกลับได้ในสนาม |
อุตสาหกรรมที่ใช้งาน
Fisher 3620J ใช้ในอุตสาหกรรมเคมีและปิโตรเคมี การผลิตไฟฟ้า การบำบัดน้ำและน้ำเสีย และการควบคุมกระบวนการอุตสาหกรรมทั่วไป เหมาะสำหรับวงจรควบคุมแบบนิวแมติกแบบเก่าและแอปพลิเคชันที่ต้องการการกำหนดตำแหน่งวาล์วแบบหมุนที่เชื่อถือได้ อุปกรณ์กำหนดตำแหน่งติดตั้งเข้ากับโครงแอคทูเอเตอร์โดยตรงเพื่อการติดตั้งที่กะทัดรัด
ปัญหาทั่วไป
ไม่มีสัญญาณเอาต์พุตเมื่อมีสัญญาณอินพุต: ตรวจสอบหัวฉีดอุดตัน ทำความสะอาดหัวฉีด ตรวจสอบแรงดันอุปทานอากาศ
แรงดันเอาต์พุตช้าหรือไม่ปกติ: ตรวจสอบว่าแรงดันอุปทานอยู่ในข้อกำหนด ตรวจสอบแอมพลิฟายเออร์แบบนิวแมติกและชุดหัวฉีด/แผ่นปิด
การตอบสนองเชิงเส้นไม่ดี: ตรวจสอบการปรับสปริงศูนย์ ตรวจสอบตำแหน่งกลไกการปรับช่วง
อุปกรณ์กำหนดตำแหน่งไม่ตอบสนอง: ตรวจสอบแรงดันอุปทานและการเชื่อมต่อแบบนิวแมติก ตรวจสอบว่าตัวแปลงได้รับสัญญาณ 4-20 mA
อากาศรั่ว: ตรวจสอบโอริง ปะเก็น และไดอะแฟรมว่าสึกหรอหรือไม่ เปลี่ยนตามความจำเป็น
รุ่นทดแทน
Fisher 3620J เป็นแพลตฟอร์มอุปกรณ์กำหนดตำแหน่งแบบอิเล็กโทร-นิวแมติกที่สมบูรณ์ สำหรับการสื่อสารดิจิทัลสมัยใหม่และการวินิจฉัยขั้นสูง Fisher DVC6200 หรือ DVC2000 ดิจิทัลวาล์วคอนโทรลเลอร์เป็นทางเลือกในรุ่นปัจจุบัน สำหรับการติดตั้งแบบเดิม 3620J ทำหน้าที่เป็นอุปกรณ์ทดแทนโดยตรงสำหรับอุปกรณ์กำหนดตำแหน่งแบบนิวแมติก 3610J เมื่อต้องการอินพุตไฟฟ้า 3620JP เพิ่มทรานสมิตเตอร์ตำแหน่ง และ 3620JPR เพิ่มความสามารถในการติดตั้งระยะไกล สำหรับทางเลือกของผู้จำหน่ายหลายราย ให้ตรวจสอบความเข้ากันได้ของการติดตั้งแอคทูเอเตอร์ ช่วงการเคลื่อนที่ และสัญญาณอินพุตก่อนสั่งซื้อ
