ภาพรวมสินค้า

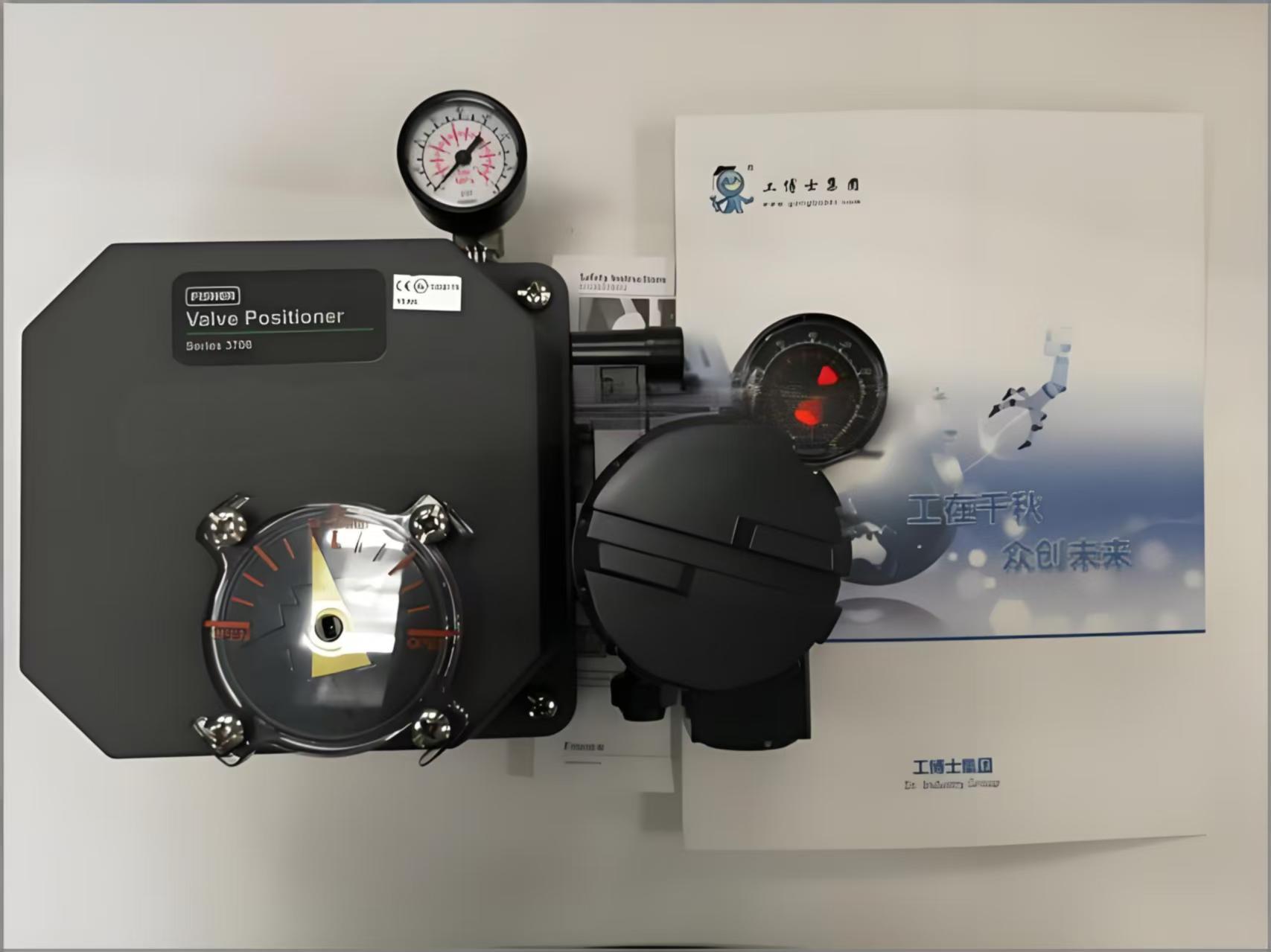

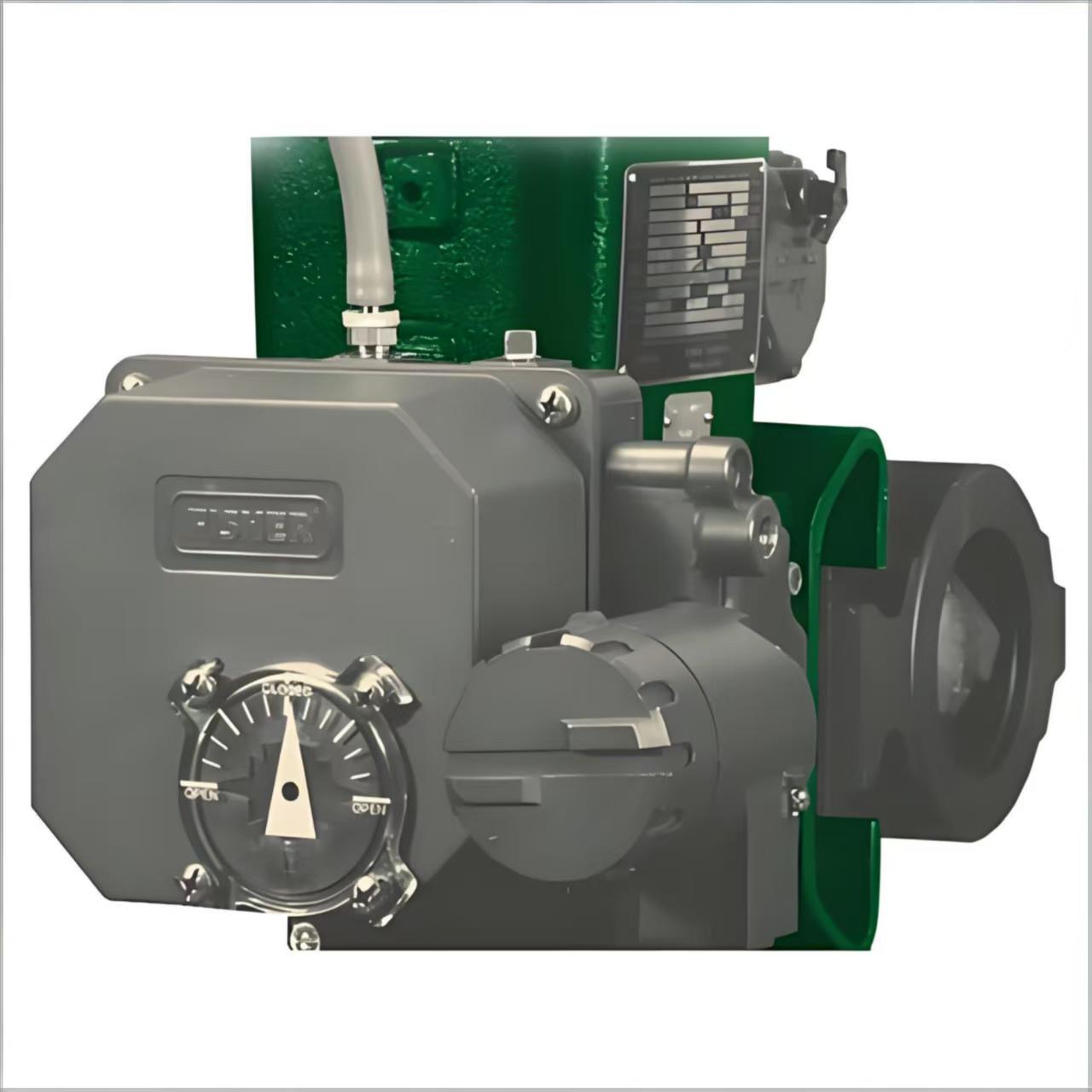

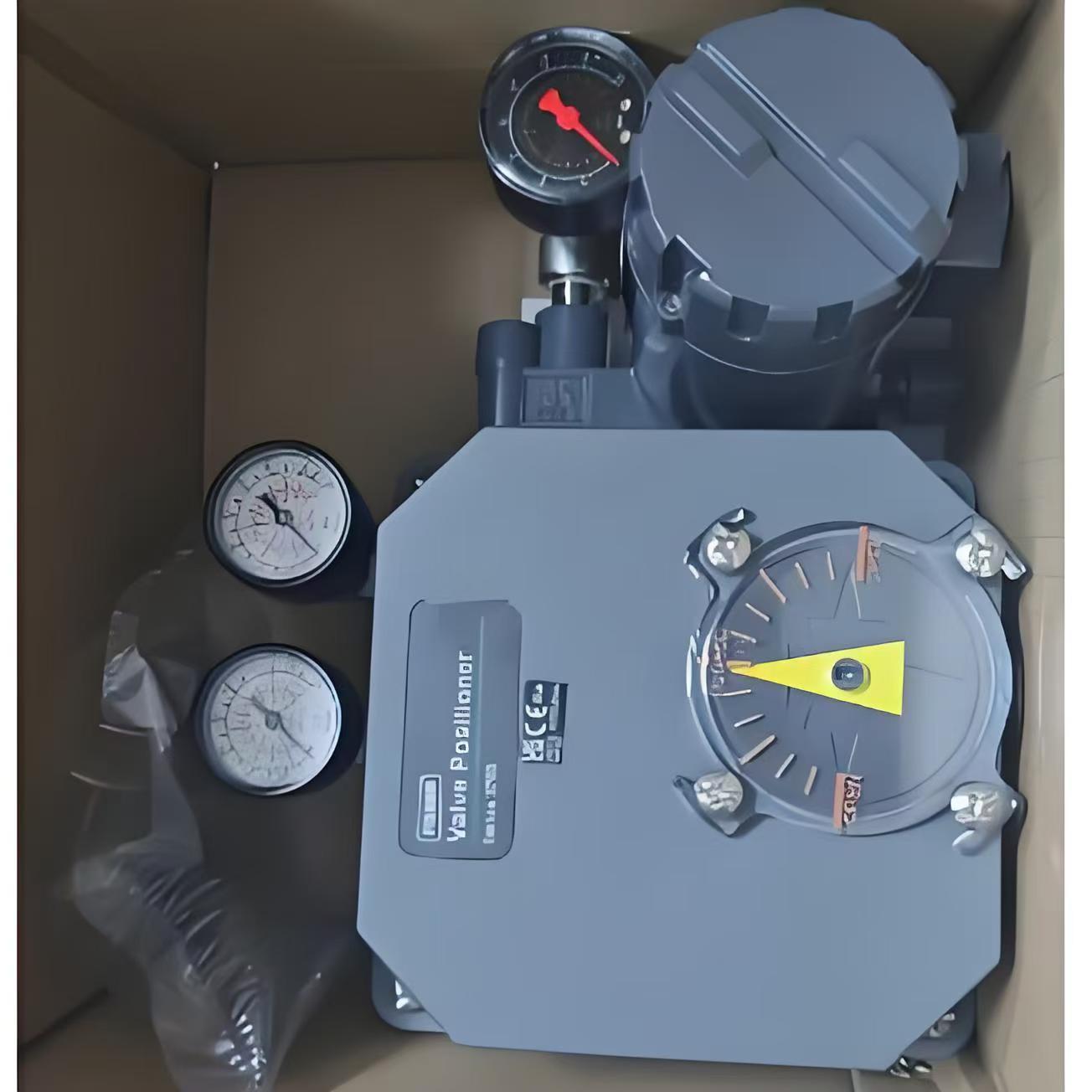

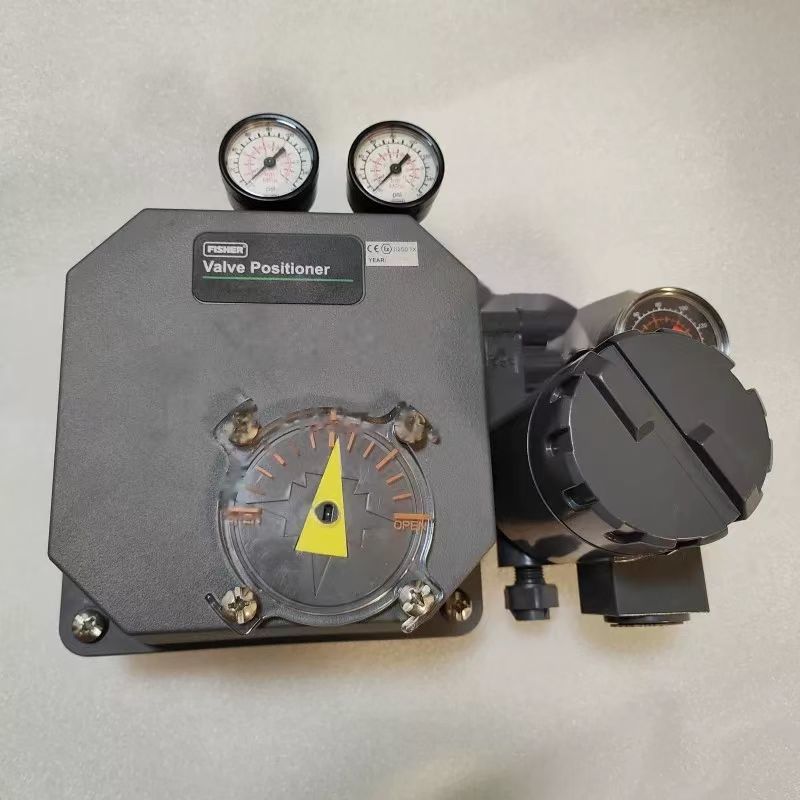

Fisher 3720 เป็นเครื่องตั้งตําแหน่งวาล์วแบบไฟฟ้าปนิวเมติกที่ออกแบบมาเพื่อใช้กับเครื่องขับเคลื่อนหมุนของแผ่นผ่าหรือพิสตันประกอบด้วยเครื่องตั้งตําแหน่งแบบปนูเมติก 3710 รวมกับเครื่องแปลงไฟฟ้าแบบปนูเมติก 3722. เครื่องแปลงรับสัญญาณเข้า 4-20 mA DC และผลิตผลิตปนูเมติกสัดส่วน (0.2 ถึง 1.0 bar / 3 ถึง 15 psig) ที่ขับเคลื่อนระดับปนูเมติก
3720 สามารถใช้ได้ในแบบการกระทําเดียวหรือการกระทําสองครั้ง การกระทําสามารถเปลี่ยนระหว่างการกระทําตรงและกลับในสนาม การปรับศูนย์และสเปนถูกทําด้วยมือโดยไม่ต้องมีเครื่องมือการออกแบบแบบจําแนกทําให้ 3710 เครื่องตั้งตําแหน่งปนูเมติกสามารถแปลงเป็น 3720 หน่วยไฟฟ้าปนูเมติกโดยการเพิ่ม 3722 เครื่องแปลง.
เครื่องวางตําแหน่งใช้เทคโนโลยีสปูลวาล์วที่ผ่านการพิสูจน์ในสาขา เพื่อให้การทํางานแม่นยําและตอบสนองอย่างรวดเร็วและวัสดุประปาถูกเลือกสําหรับสภาพแวดล้อมที่รุนแรง, ด้วยเหล็กต่ําเหล็กอลูมิเนียมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก3720 สามารถใช้ได้ในอุปกรณ์อุณหภูมิต่ําและอุณหภูมิสูงรวมถึงการแปรรูปอาหารและเครื่องดื่ม, ยาและทุบกานที่ต้องการวัสดุพิเศษ
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | ฟิชเชอร์ |
| โปรต็อกอลการสื่อสาร | 4-20 mA DC อานาล็อก |
| สัญญาณเข้า | 4 ถึง 20 mA กระแสต่อเนื่องแบบคงที่; ระยะแบ่ง 4-12 หรือ 12-20 mA DC |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | ไม่ |
| ความดันการให้อาหารสูงสุด | 10.3 bar (150 psig) หรือระดับการดําเนินการ (ที่ต่ํากว่า) |
| ความดันที่แนะนํา | 0.3 bar (5 psig) มากกว่าความต้องการของตัวขับเคลื่อน |
| ความดันออกสูงสุด | 150 psi |
| ประเภทการติดตั้ง | อุปกรณ์ประกอบการติดตั้ง; เครื่องหมุน (ทํางานเพียงครั้งเดียวหรือทํางานสองครั้ง) |
| อุณหภูมิการทํางาน | อุณหภูมิมาตรฐาน อุณหภูมิสูง |
| การควบคุมตําแหน่ง | การปรับปรุง |
| สื่อการจําหน่าย | อากาศ |
| การจัดอันดับพื้นที่ | ป้องกันระเบิด ปลอดภัยจากภายใน ไม่เผาไหม้ ฝุ่น |
| การรับรอง | CSA, FM, ATEX, IECEx, CUTR, เปโซ, กก, INMETRO, NEPSI, RCM |
| วงจรที่เท่าเทียมกัน | 120 ออห์มที่สานต์โดยไดโอเดสเซนเนอร์ 5.6 วอลต์ 3 ตัว |
| การบริโภคอากาศสูงสุดในสภาพคงที่ | สปูลมาตรฐาน: 0.80 std m3/hr (30 scfh) ที่ 4.1 bar (60 psig) การให้บริการ |
| ความจุสูงสุดของอากาศ (การกระทําสองครั้ง) | สปูลมาตรฐาน: 13 std m3/hr (480 scfh) ที่ 4.1 bar (60 psig) การให้บริการ |
| วัสดุบ้าน | สายสลัดอะลูมิเนียมทองแดงต่ํา; ส่วนประกอบจากสแตนเลสซีรี 300 |
| การกระทํา | สนามกลับกลับระหว่างตรงและย้อนหลัง |
อุตสาหกรรมการใช้งาน
Fisher 3720 ใช้ในการควบคุมกระบวนการอุตสาหกรรมทั่วไป, รวมถึงการแปรรูปเคมี, การผลิตพลังงาน, ผงและกระดาษ, และอุตสาหกรรมอื่น ๆ ที่ต้องการตําแหน่งวาล์วหมุนที่น่าเชื่อถือ.เครื่องประปา, มันยังสามารถให้บริการกับอาหารและเครื่องดื่ม, การผลิตยา, และการแปรรูปทุบกะเบื่อ. มันเหมาะสําหรับทั้งเครื่องขับเคลื่อนหมุนที่มีการกระทําเพียงครั้งเดียวและการกระทําสองครั้ง.
ปัญหาทั่วไป
ไม่มีสัญญาณออกที่มีสัญญาณเข้า: ตรวจสอบสําหรับจมน้ําจมน้ํา ทําความสะอาดจมน้ําจมน้ํา ตรวจสอบความดันการให้อากาศ
ความดันออกที่ช้าหรือผิดปกติ: ตรวจสอบความดันของอุปกรณ์อาหารอยู่ในระดับของรายละเอียด ตรวจสอบเครื่องปรับเสียงปนูเมติกและชุดกระปุก / แฟลเปอร์
การตอบสนองแบบเส้นตรงไม่ดี: ตรวจสอบการปรับสปริงศูนย์ สปริงศูนย์มีระยะการทํางานเชิงเส้นจํากัด ตรวจสอบตําแหน่งกลไกการปรับระยะ
เครื่องตั้งตําแหน่งไม่ตอบ: ตรวจสอบความดันไฟฟ้าและการเชื่อมต่อปนูเมติก ตรวจสอบว่าเครื่องแปลงได้รับสัญญาณ 4-20 mA
การรั่วไหลของอากาศ: ตรวจ สอบ O-ring, ซัคเก็ต, และ diaphragm ให้ ทน. เปลี่ยน ตาม ความ ต้องการ.
รูปแบบสํารอง
ฟิชเชอร์ 3720 เป็นแพลตฟอร์มตั้งตําแหน่งไฟฟ้า-พนูเมติก ที่มีความทันสมัยเครื่องควบคุมวาล์วดิจิตอล Fisher DVC6200 หรือ DVC2000 เป็นตัวแทนของรุ่นปัจจุบันสําหรับการติดตั้งที่ผ่านมา 3720 ใช้เป็นตัวแทนโดยตรงสําหรับ 3710 เครื่องตั้งตําแหน่งปนูเมติกเมื่อต้องการไฟฟ้าระยะทางเดินทาง, และความสอดคล้องของสัญญาณเข้า ก่อนสั่งซื้อ
