ภาพรวมผลิตภัณฑ์

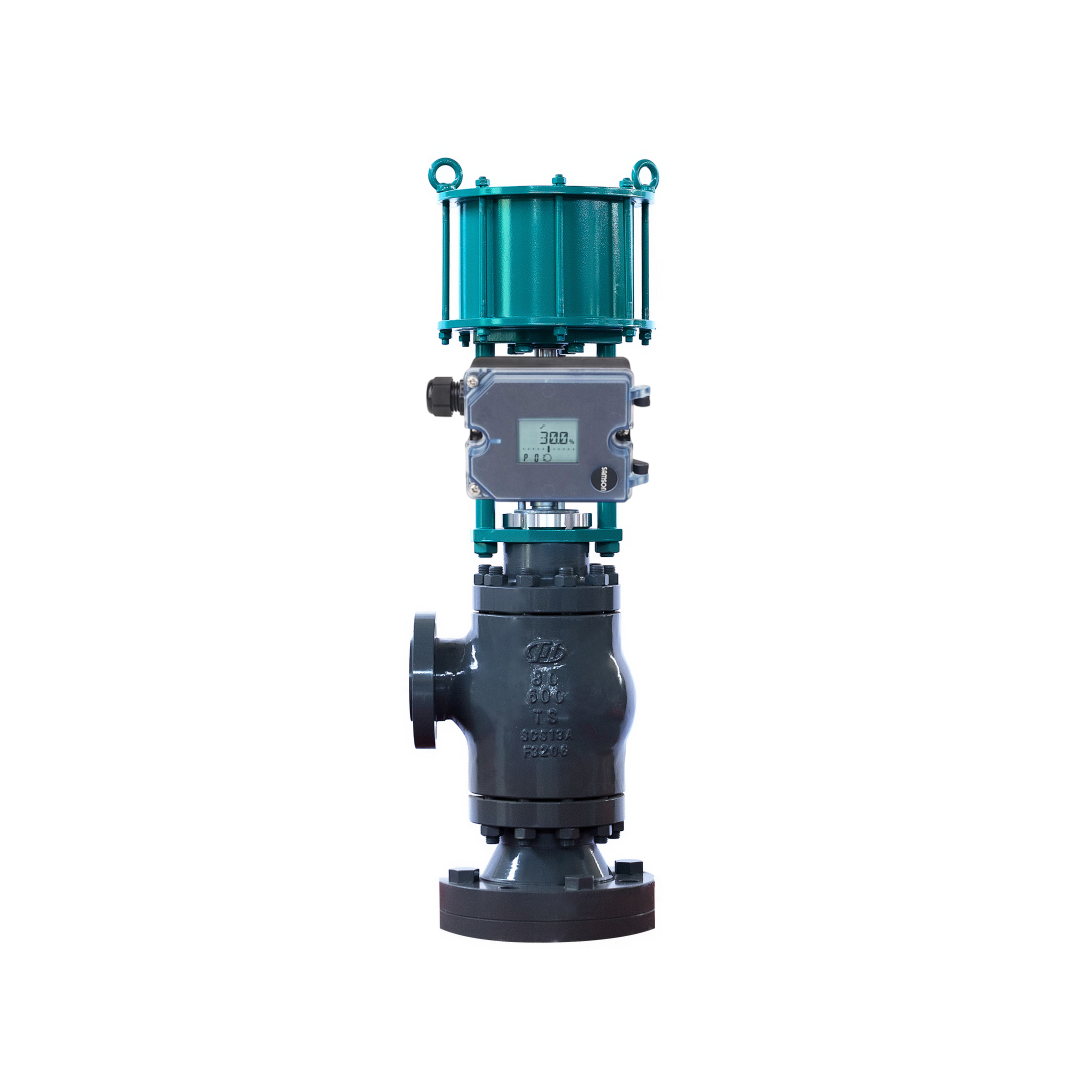

Samson 3725 เป็นอุปกรณ์กำหนดตำแหน่งแบบอิเล็กโทรนิวแมติกขนาดกะทัดรัดที่ปรับเทียบตัวเองได้ ออกแบบมาเพื่อติดตั้งกับวาล์วแบบลูกโลกและวาล์วแบบหมุนที่ใช้ลม เป็นอุปกรณ์กำหนดตำแหน่งแบบทำงานเดี่ยวที่เปรียบเทียบสัญญาณควบคุมอินพุตจากระบบควบคุมกับตำแหน่งก้านวาล์วหรือมุมเปิดจริง จากนั้นจึงส่งสัญญาณลมที่สอดคล้องกันไปยังตัวกระตุ้น

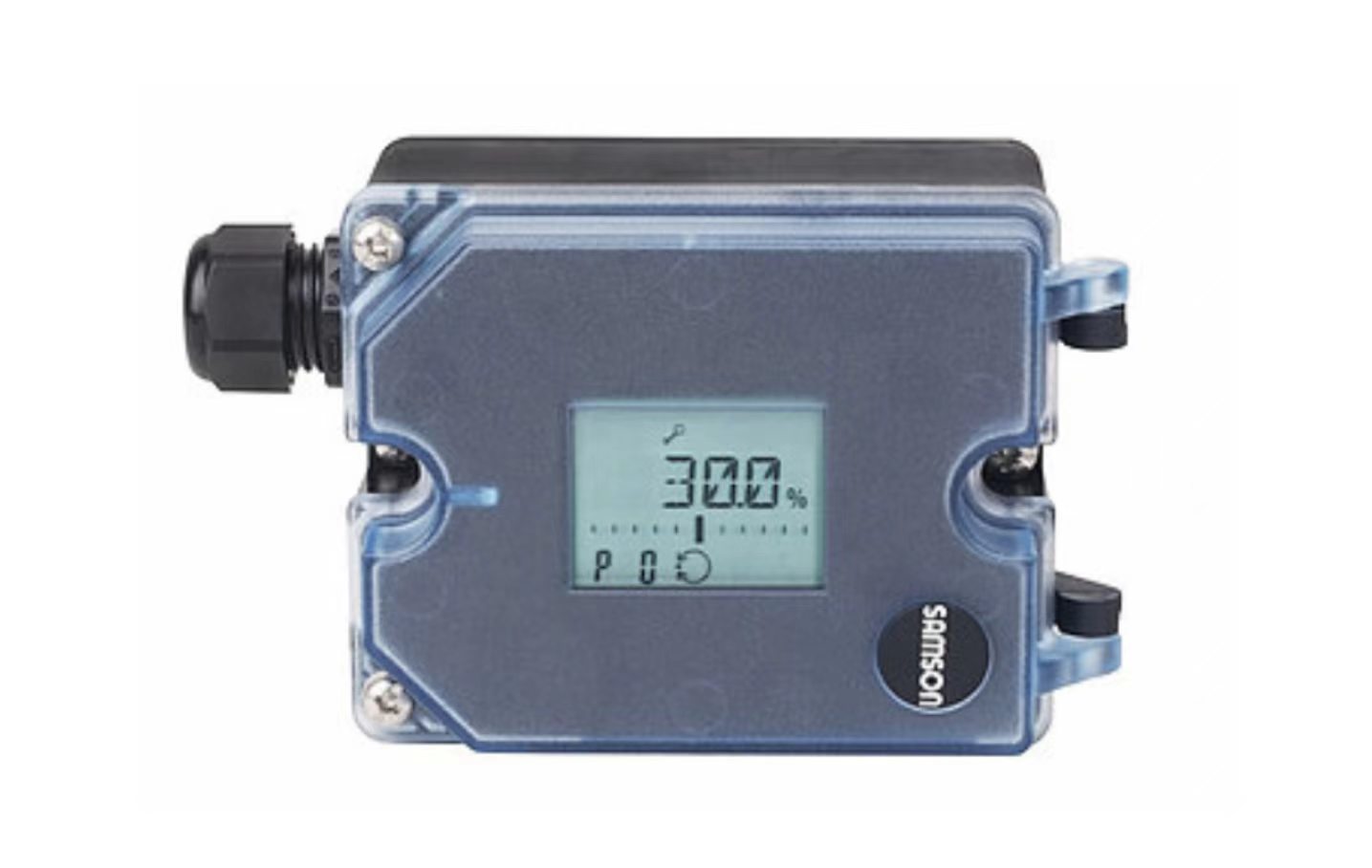

อุปกรณ์นี้มีระบบตรวจจับตำแหน่งแบบแม่เหล็กแบบไม่สัมผัส จึงไม่มีชิ้นส่วนที่สึกหรอทางกลในเส้นทางการป้อนกลับ ไม่ได้รับผลกระทบจากผลกระทบต่อสิ่งแวดล้อมและการกระแทกด้วยไอน้ำ การทำงานเป็นไปโดยสัญชาตญาณด้วยปุ่มสัมผัสสามปุ่มและจอแสดงผล LCD ที่สามารถอ่านได้ในทุกตำแหน่งการติดตั้ง ต้องขอบคุณทิศทางการอ่านที่เลือกได้ พารามิเตอร์ทั้งหมดจะถูกจัดเก็บในหน่วยความจำ EEPROM แบบไม่ลบเลือนเพื่อป้องกันการสูญเสียพลังงาน
อุปกรณ์กำหนดตำแหน่งมีฟังก์ชันการเริ่มต้นอัตโนมัติแบบแปรผัน และพารามิเตอร์ที่ตั้งไว้ล่วงหน้าหมายความว่าต้องปรับค่าที่เบี่ยงเบนไปจากค่ามาตรฐานเท่านั้น สามารถเปิดใช้งานฟังก์ชันการปิดที่แน่นหนา และจุดศูนย์จะได้รับการตรวจสอบอย่างต่อเนื่อง
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Samson |
| โปรโตคอลการสื่อสาร | HART (อุปกรณ์เสริม) |
| สัญญาณอินพุต | 4 ถึง 20 mA, อุปกรณ์ 2 สาย |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การตรวจสอบจุดศูนย์อย่างต่อเนื่อง |
| แรงดันจ่าย | สูงสุด 7 บาร์ |
| ประเภทการติดตั้ง | ตัวกระตุ้นแบบเส้นตรงและแบบหมุน; ทำงานเดี่ยว |
| ระยะการเคลื่อนที่ (ปรับได้) | 3.75 ถึง 50 มม. |
| มุมเปิด | 24 ถึง 100 องศา |
| อุณหภูมิในการทำงาน | -25 ถึง +80 องศาเซลเซียส |
| การป้องกันตัวเรือน | IP 66 |
| วัสดุตัวเรือน | PPA (โพลีฟทาลาไมด์), ทน UV |
| การเชื่อมต่อลม | G 1/4 หรือ 1/4 NPT |
| กระแสไฟขั้นต่ำ | 3.8 mA |
| อิมพีแดนซ์โหลด | สูงสุด 6.3 V (315 โอห์ม ที่ 20 mA) |
| เส้นโค้งลักษณะเฉพาะ | เส้นโค้งระยะการเคลื่อนที่ 3 เส้น, เส้นโค้งมุมหมุน 9 เส้น |
| การป้องกันการระเบิด | ประเภท 3725-000: ไม่มี; ประเภท 3725-110: ATEX; ประเภท 3725-113: GOST; ประเภท 3725-130: CSA |
| การรับรอง | ใบรับรองการต่อเรือ |
อุตสาหกรรมที่ใช้งาน
Samson 3725 ใช้ในอุตสาหกรรมเคมีและปิโตรเคมี การผลิตไฟฟ้า และระบบอัตโนมัติทางอุตสาหกรรมทั่วไป เหมาะสำหรับการบริการแบบควบคุมการไหลและการใช้งานที่ต้องการการออกแบบที่กะทัดรัด ใช้งานง่าย และความทนทาน อุปกรณ์กำหนดตำแหน่งได้รับการพัฒนาเพื่อการใช้งานทั่วไปบนตัวกระตุ้นแบบเส้นตรงและแบบหมุน
ปัญหาทั่วไป
อุปกรณ์กำหนดตำแหน่งไม่ตอบสนองต่อสัญญาณอินพุต: ตรวจสอบแรงดันจ่าย (สูงสุด 7 บาร์) ตรวจสอบว่าการเชื่อมต่อลมแน่นหนา
ตำแหน่งวาล์วไม่ตรงกับสัญญาณอินพุต: ตรวจสอบการตั้งค่าเส้นโค้งลักษณะเฉพาะ ตรวจสอบว่าทิศทางการทำงานตั้งค่าถูกต้องแล้ว ปรับเทียบจุดศูนย์ใหม่
การทำงานผิดปกติหรือการสั่น: ตรวจสอบการรั่วไหลของอากาศในท่อและข้อต่อ ตรวจสอบแรงเสียดทานที่มากเกินไปในซีลวาล์วหรือตัวกระตุ้น
ข้อผิดพลาดในการปรับเทียบจุดศูนย์: จุดศูนย์อยู่นอกช่วง ตรวจสอบการติดตั้งและปรับจุดศูนย์ใหม่
ข้อผิดพลาดในการเริ่มต้น: ตรวจสอบแรงดันจ่ายและการเชื่อมต่อเซ็นเซอร์ระยะการเคลื่อนที่ ตรวจสอบว่าวาล์วไม่ติดขัด
รุ่นที่ใช้แทน
Samson 3725 เป็นแพลตฟอร์มอุปกรณ์กำหนดตำแหน่งขนาดกะทัดรัด TROVIS 3730-1 เป็นรุ่นที่ใช้แทนได้โดยตรงพร้อมการสื่อสาร HART และคุณสมบัติที่ได้รับการปรับปรุง Type 3724 ก็มีให้เลือกเป็นทางเลือกในซีรีส์เดียวกัน สำหรับทางเลือกของผู้จำหน่ายรายอื่น โปรดตรวจสอบการติดตั้งตัวกระตุ้น ช่วงระยะการเคลื่อนที่ และโปรโตคอลการสื่อสารก่อนทำการสั่งซื้อ
