ภาพรวมผลิตภัณฑ์

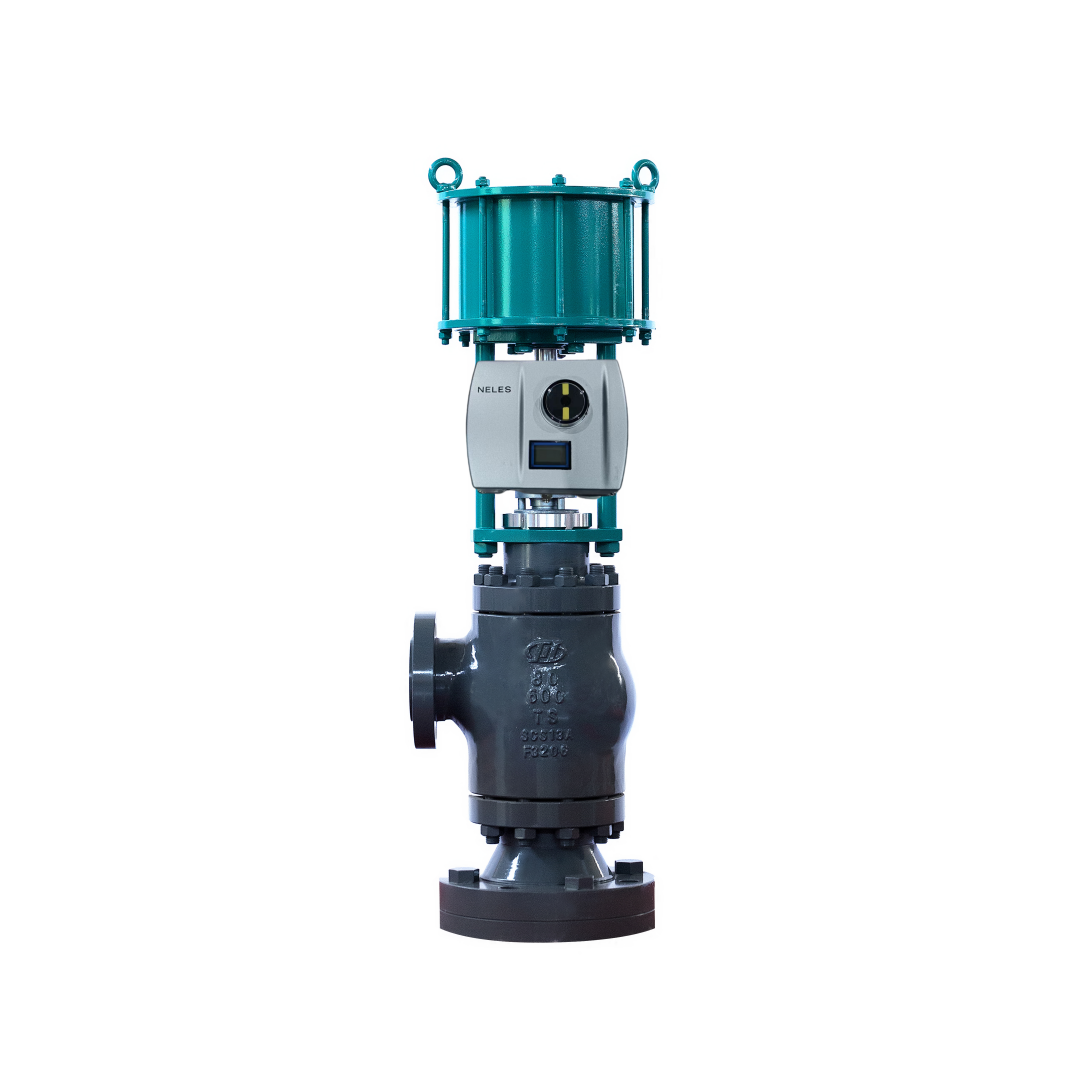

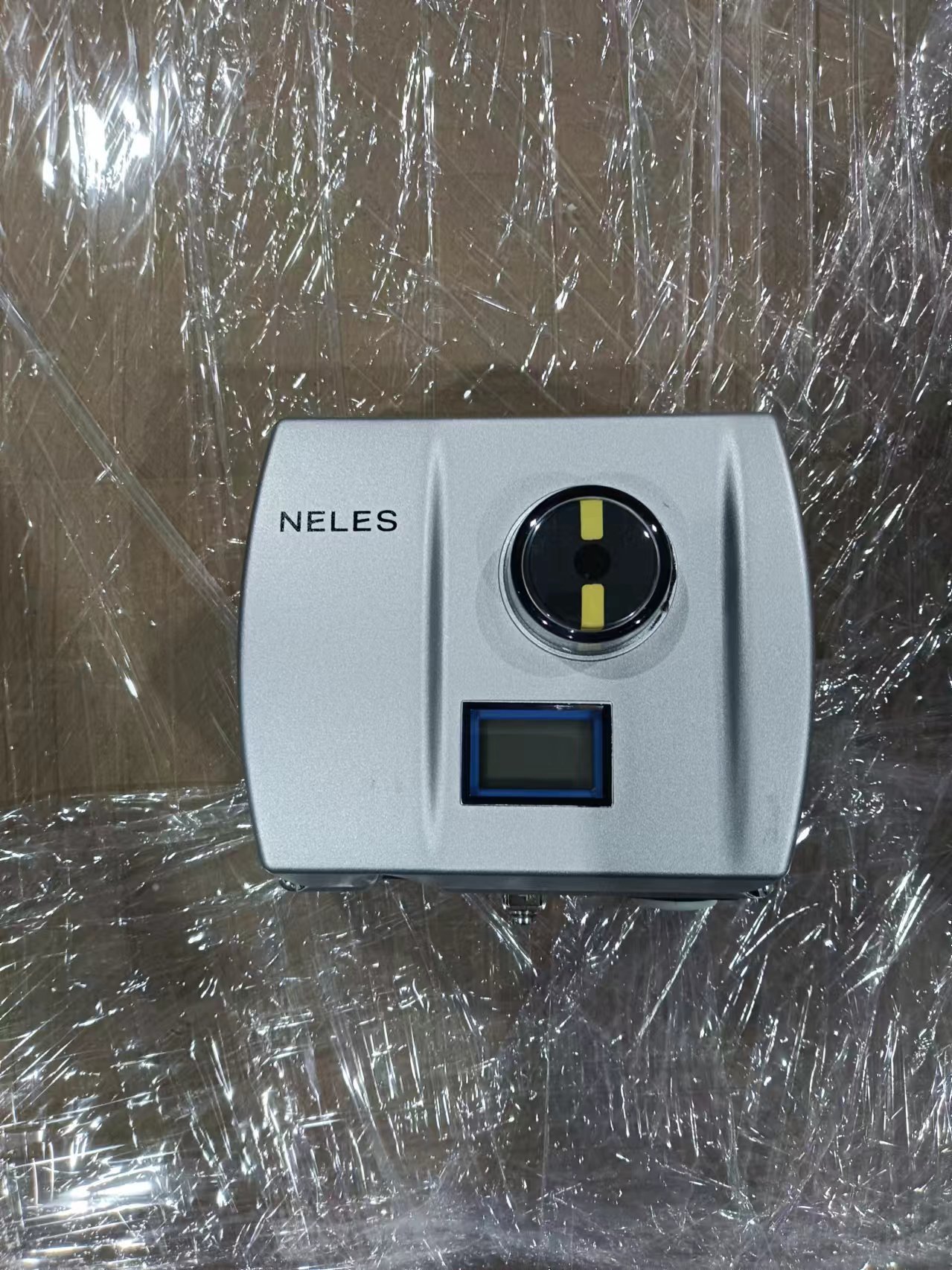

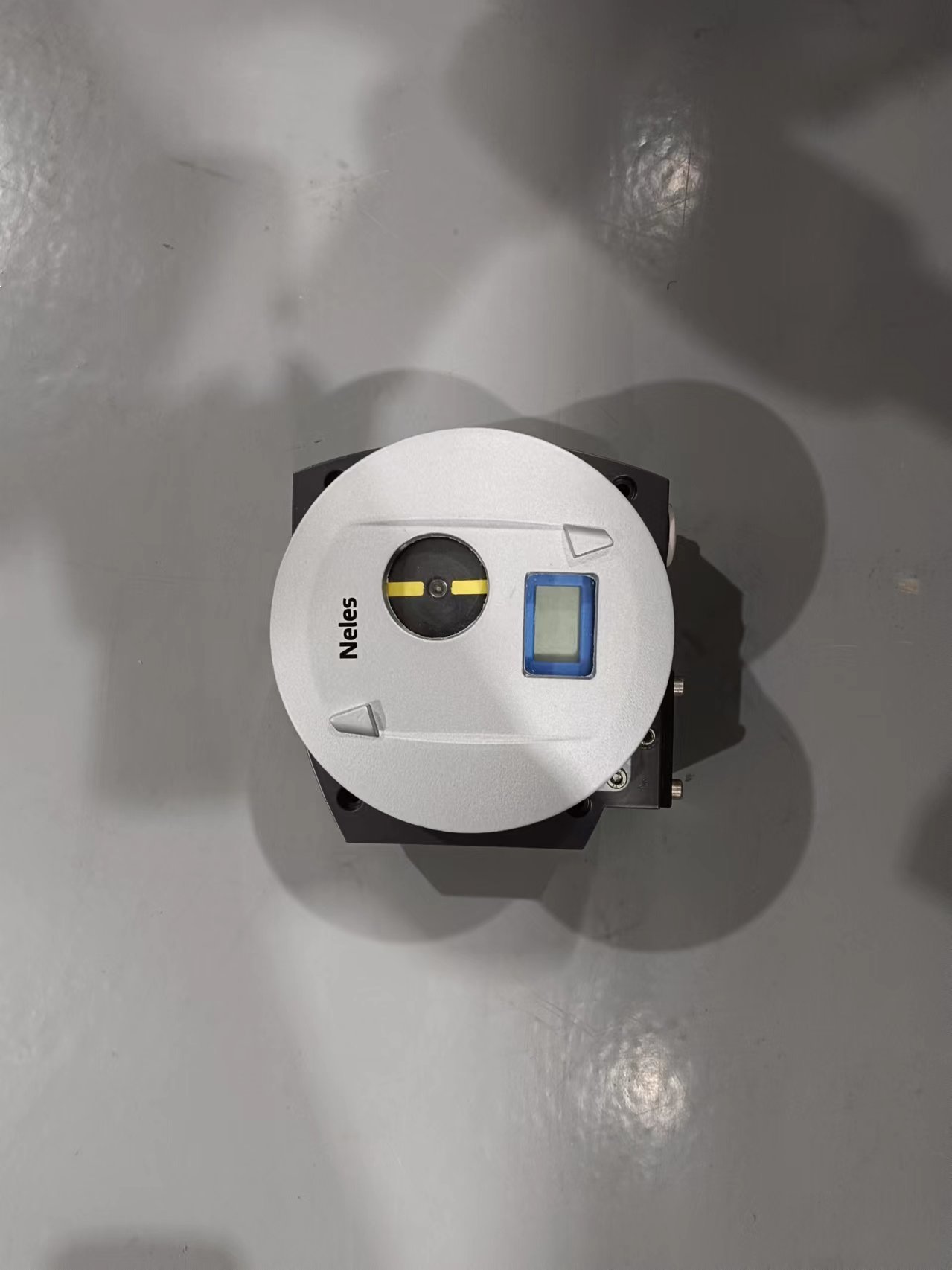

Neles ND9000 เป็นตัวควบคุมวาล์วอัจฉริยะที่ใช้ไมโครคอนโทรลเลอร์ ออกแบบมาเพื่อควบคุมแอคทูเอเตอร์แบบนิวแมติกได้อย่างแม่นยำ เป็นอุปกรณ์ที่ใช้พลังงาน 4-20mA หรือ fieldbus ซึ่งจะเปรียบเทียบสัญญาณคำสั่งอินพุตกับตำแหน่งวาล์วจริงอย่างต่อเนื่อง และปรับแอคทูเอเตอร์ตามนั้น ND9000 ได้รับการออกแบบมาเพื่อใช้งานกับแอคทูเอเตอร์วาล์วควบคุมทุกประเภทและในทุกอุตสาหกรรม
อุปกรณ์ใช้การวัดตำแหน่งวาล์วแบบไร้สัมผัส จึงไม่มีชิ้นส่วนที่สึกหรอทางกลในเส้นทางการป้อนกลับ รองรับทั้งวาล์วแบบหมุนและแบบเชิงเส้น และสามารถใช้อุปกรณ์เดียวกันสำหรับแอคทูเอเตอร์แบบทำงานครั้งเดียวและแบบสองทาง การตั้งค่าทำได้ง่ายด้วยอินเทอร์เฟซผู้ใช้เฉพาะที่ (LUI) หรือการกำหนดค่า DTM/EDD จากระยะไกล คุณสมบัติการปรับเทียบแบบ 1 จุดช่วยให้สามารถติดตั้งบนวาล์วที่กำลังทำงานได้โดยไม่รบกวนการทำงาน
ND9000 ได้รับการรับรอง SIL 2 โดย TÜV ตามมาตรฐาน IEC 61508 มีการวินิจฉัยที่ครอบคลุม รวมถึงการวินิจฉัยตัวเอง การวินิจฉัยออนไลน์ การวินิจฉัยประสิทธิภาพ และการวินิจฉัยการสื่อสาร อุปกรณ์เก็บข้อมูลการแจ้งเตือนออนไลน์และตัวเตือนการบำรุงรักษาได้สูงสุด 8000 รายการ โดยมีระยะเวลาเก็บรักษาข้อมูล 25 ปี การวินิจฉัยขั้นสูงช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบแรงเสียดทานวาล์ว แรงสปริง และสภาพการสึกหรอสำหรับการบำรุงรักษาเชิงคาดการณ์
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | Neles |
| โปรโตคอลการสื่อสาร | HART 6 หรือ 7; FOUNDATION Fieldbus; Profibus PA |
| สัญญาณอินพุต | 4-20mA (HART); Fieldbus |
| อินเทอร์เฟซข้อมูล | มีสาย |
| การวินิจฉัย | การวินิจฉัยตัวเอง; การวินิจฉัยออนไลน์; การวินิจฉัยประสิทธิภาพ; การวินิจฉัยการสื่อสาร; ลายเซ็นวาล์วออนไลน์; มุมมองประสิทธิภาพ |
| แรงดันอุปทาน | 1.4–8 บาร์ (20–115 psig) |
| ประเภทการติดตั้ง | วาล์วแบบหมุนและแบบเชิงเส้น; แอคทูเอเตอร์แบบทำงานครั้งเดียวและแบบสองทาง |
| อุณหภูมิในการทำงาน | -40°C ถึง +85°C (-40°F ถึง +185°F), มาตรฐาน; -53°C ถึง +85°C (-63°F ถึง +185°F), รุ่นอาร์กติก |
| ความแม่นยำในการวางตำแหน่ง | ±0.1% ของสเกลเต็ม |
| ย่านตายตัว | ≤0.1% |
| ฮิสเทรีซิส | <0.5% |
| การป้องกันตัวเรือน | IP66 / NEMA 4X |
| วัสดุตัวเรือน | ND9100: อะลูมิเนียมอัลลอยด์เคลือบอะโนไดซ์ + ฝาครอบโพลีเมอร์; ND9200: อะลูมิเนียมเคลือบอะโนไดซ์ + กระจกนิรภัย; ND9300/9400: สแตนเลสสตีล 316 ทั้งหมด |
| น้ำหนัก (ND9100) | ประมาณ 1.8 กก. |
| การเชื่อมต่อลม | G 1/4 (ND9100); 1/4 NPT (ND9200) |
| ช่วงการเคลื่อนที่เชิงเส้น | 10–120 มม. |
| ช่วงการเคลื่อนที่แบบหมุน | 45–95° (ช่วงการวัด 110° พร้อมเพลาป้อนกลับที่หมุนได้อย่างอิสระ) |
| การรับรอง | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, NEPSI |
| ซอฟต์แวร์การสื่อสาร | FDT/DTM; EDD |
อุตสาหกรรมที่ใช้งาน
Neles ND9000 ใช้ในอุตสาหกรรมน้ำมันและก๊าซ, การแปรรูปสารเคมี, การผลิตไฟฟ้า, เยื่อกระดาษและกระดาษ, เหมืองแร่ และระบบอัตโนมัติอุตสาหกรรมทั่วไป การใช้งานหลัก ได้แก่ การควบคุมท่อส่งและแอคทูเอเตอร์, การวางตำแหน่งวาล์วเครื่องปฏิกรณ์, ระบบอัตโนมัติบายพาสกังหัน, การควบคุมการไหล และการควบคุมการลอยตัวในเหมืองแร่ อุปกรณ์สามารถรวมเข้ากับระบบ DCS หลักทั้งหมด และรองรับชุดติดตั้งสำหรับแอคทูเอเตอร์ของบุคคลที่สามทุกประเภท มีรุ่นที่ได้รับการอนุมัติสำหรับเรือเดินสมุทรสำหรับการใช้งานนอกชายฝั่ง
ปัญหาทั่วไป
การปรับเทียบไม่สำเร็จเนื่องจากตำแหน่งวาล์วนอกช่วง: ตรวจสอบแรงดันอุปทานลม สำหรับแอคทูเอเตอร์แบบสองทาง ให้ตั้งค่าแรงดันประมาณ 10 PSI ต่ำกว่าอุปทานขั้นต่ำที่คาดไว้ สำหรับแอคทูเอเตอร์แบบทำงานครั้งเดียว อย่าให้เกินแรงดันที่กำหนดของแอคทูเอเตอร์ ตรวจสอบให้แน่ใจว่า H-Clip บนคันโยกป้อนกลับอยู่ในแนวระดับ ตรง และอยู่ในแนวเดียวกับเพลาป้อนกลับของวาล์ว — การวางแนวที่ไม่ถูกต้องทำให้เกิดข้อผิดพลาดในการป้อนกลับแบบไม่เป็นเชิงเส้น
ERR / การเดินทางสั้นเกินไป: ตัวกำหนดตำแหน่งตรวจพบว่าการเปลี่ยนแปลงมุมของเพลาป้อนกลับทางกายภาพไม่ถึงเกณฑ์การวัดทางไฟฟ้าขั้นต่ำระหว่าง Autotune ตรวจสอบการติดตั้งและการจัดแนวการเชื่อมต่อป้อนกลับ
ERR / การเบี่ยงเบนการควบคุม: ตำแหน่งวาล์วเบี่ยงเบนจากจุดตั้งค่าเกินขีดจำกัดที่กำหนด ตรวจสอบการติดขัดของวาล์ว แรงเสียดทานที่เพิ่มขึ้น หรือปัญหาอุปทานลม
คำเตือนการตรวจจับการล่า: ตรวจพบการสั่นของวาล์ว เปลี่ยนระดับประสิทธิภาพให้น้อยลงเพื่อทำให้วาล์วเสถียร ตรวจสอบว่าความจุของวาล์วแบบสปูลเพียงพอสำหรับแอคทูเอเตอร์หรือไม่
การปรับเทียบตำแหน่งไม่สำเร็จ: ตรวจสอบพารามิเตอร์การกำหนดค่าและการติดตั้งตัวควบคุม ตรวจสอบว่าเพลาตัวควบคุมอยู่ในแนวที่ถูกต้อง
เซ็นเซอร์อุณหภูมิขัดข้อง: การวัดอุณหภูมิขัดข้อง ความแม่นยำของการวัดลดลง เปลี่ยนอุปกรณ์ ND ในโอกาสการบำรุงรักษาครั้งต่อไป
แรงดันอุปทานนอกขีดจำกัด: แรงดันอุปทานเกินเงื่อนไขการทำงานที่ระบุ ตรวจสอบตัวควบคุมแรงดันอุปทานลมและเอาต์พุตคอมเพรสเซอร์
รุ่นที่ใช้แทนกันได้
Neles ND9000 เป็นแพลตฟอร์มตัวควบคุมวาล์วอัจฉริยะที่สมบูรณ์ สำหรับการติดตั้งเดิม ตัวกำหนดตำแหน่งซีรีส์ ND7000 เป็นรุ่นก่อนหน้าโดยตรง — ND9000 ทำหน้าที่เป็นรุ่นอัปเกรดฟังก์ชันพร้อมการวินิจฉัยขั้นสูงและตัวเลือก fieldbus ND9103HX8T และ ND9106HX8T เป็นรุ่นย่อยเฉพาะภายในซีรีส์ ND9000 ที่มีการรับรองป้องกันการระเบิดขั้นสูง สำหรับทางเลือกจากผู้จำหน่ายรายอื่น ให้ตรวจสอบการติดตั้งแอคทูเอเตอร์ ช่วงการเดินทาง และโปรโตคอลการสื่อสารก่อนสั่งซื้อ
