ภาพรวมสินค้า

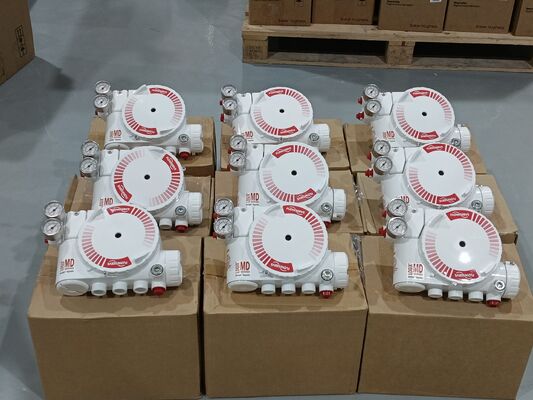

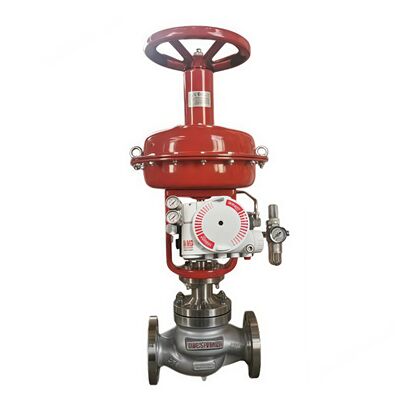

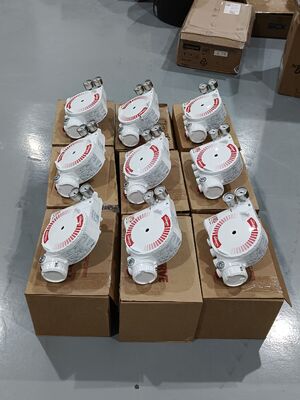

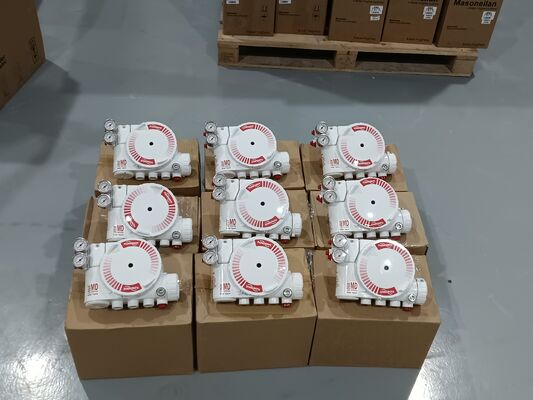

The Flowserve Logix 3200MD is a digital HART valve positioner that uses state-of-the-art piezo technology to provide superior performance and reliability. มันคือเครื่องวางวาล์วแบบดิจิตอล HART ที่ใช้เทคโนโลยีพีเอโซอออฟเทคโนโลยีที่ทันสมัย เพื่อให้มีผลงานและความน่าเชื่อถือสูง4-20mA input digital valve positioner that operates an actuator/valve based on an analog input signal อุปกรณ์ประกอบอัตราการทํางาน.
The 3200MD can be easily configured using the local buttons, HART handheld, and SoftTools software. It features local status LEDs, local DIP switches/calibration buttons, และยังมีเครื่องปรับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับand auto tuning with dynamic gain selection และการปรับแต่งอัตโนมัติด้วยการเลือกผลประโยชน์แบบไดนามิกเครื่องตั้งตําแหน่งใช้ HART 5 ในการสื่อสาร
The unit supports both double-acting and single-acting actuators for linear and rotary mountings. It is insensitive to supply pressure changes and can handle supply pressures from 30 to 150 psig. อุปกรณ์นี้รองรับอัตราการผลิตแบบสองตัวและการผลิตแบบเดียว สําหรับการติดตั้งแบบเส้นและแบบหมุนThe explosion-proof enclosure is rated Class I ดิวิชั่น 1 กลุ่ม B-D, Ex d IIB+H2, AEx d IIB+H2.
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | Flowserve |
| โปรต็อกอลการสื่อสาร | HART 5 |
| สัญญาณเข้า | 4-20mA |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | 24/7 ติดตามความผิดพลาดท้องถิ่น |
| ความดันการให้บริการ | 30 ถึง 150 psig |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนแบบหมุนและแบบเส้น |
| อุณหภูมิการทํางาน | -52°C ถึง +85°C (-62°F ถึง +185°F) |
| วัสดุบ้าน | โลหะเหล็กเหล็กสแตนเลส |
| น้ําหนัก (อลูมิเนียม) | 3.9 กิโลกรัม (8.3 ปอนด์) |
| น้ําหนัก (สแตนเลส) | 9.3 กิโลกรัม (20.5 ปอนด์) |
| ปัจจุบันการทํางานขั้นต่ํา | 3.6 mA |
| ความดันไฟฟ้า (สูงสุด) | 30.0 VDC |
| โลตติจ์ความเหมาะสม | 10.0 VDC @ 20 mA |
| การจัดอันดับพื้นที่ | ระเบิดกันภัย: คลาส I ดิวิว 1 กลุ่ม B-D; ปลอดภัยโดยตรง: คลาส I ดิวิว 1 กลุ่ม A-G; ไม่เผาไหม้: คลาส I ดิวิว 2 A-D |
| การรับรอง | SIL 2 |
| ลักษณะเพิ่มเติม | RFI/EMI Immunity; FISCO Compliant; Auto Tune; High Friction Stability; Flash Ram Upgrade; Local Adjustable Gain อัตราการต่อรองความแข็งแกร่งสูง |
อุตสาหกรรมการใช้งาน
The Flowserve Logix 3200MD is used in oil and gas, chemical processing, power generation, water treatment, and pharmaceutical industries. การใช้งานสําคัญประกอบด้วยการควบคุมท่อและตัวขับเคลื่อนการตั้งตําแหน่งของวาล์วปฏิกิริยา, อัตโนมัติหมุนเวียนหมุนเวียน, and flow regulation in plants
ปัญหาทั่วไป
ไม่มีไฟ LED ส่อง: กระแสไฟฟ้าต่ํากว่า 3.6 mA หรือขั้วขั้วของสายไฟไม่ถูกต้อง ตรวจสอบกระแสไฟฟ้าที่ให้บริการอย่างน้อย 3.6 mA และตรวจสอบขั้วขั้ว
การสื่อสารที่ผิดปกติ: ปัญหาสัญญาณ HART ตรวจสอบความกว้างแดนแหล่งปัจจุบันจํากัด 25Hz ตรวจสอบความยาวและอุปสรรคของเคเบิล ใช้อุปสรรคความปลอดภัยที่เข้ากันได้
อุปกรณ์ไม่ตอบรับคําสั่งแบบแอนาล็อก: อุปกรณ์อยู่ในโหมดคําสั่งดิจิตอล หรือเกิดความผิดพลาดในการปรับระดับ เปลี่ยนโหมดคําสั่งเป็นอานาล็อก ปรับระดับใหม่ของหน่วย
การอ่านตําแหน่งของวาล์วไม่ได้ตามที่คาด: ตําแหน่งเซ็นเซอร์ที่ติดตั้งไม่ได้ 180 องศา การตีไม่ถูก หรือ MPC ที่ทํางาน
สถานที่ขับเคลื่อน เปิดเต็มหรือปิด: สตรอคไม่ปรับขนาด, ฮอลล์เซ็นเซอร์ลุปภายในไม่เชื่อมต่อ, การออกอากาศที่ผิดปกติ หรือท่อกลับ
จําเป็นต้องมีการปรับระดับการคดกัน: ไม่มีการปรับความตึงกันที่ทําตั้งแต่การตั้งค่าใหม่จากโรงงาน. ทําการปรับความตึงกันโดยใช้เมนูแสดงภาพ, มือถือ, หรือ DTM
รูปแบบสํารอง
The Flowserve Logix 3200MD is a mature digital positioner platform For applications requiring additional safety integrity, the Logix 3200MD+ variant offers enhanced features For newer installations การใช้งานของระบบที่ใช้งานในระบบที่ใช้งานในระบบใหม่,the Logix 3800 is an alternative model within the same product family. สําหรับตัวแทนที่แลกเปลี่ยนระหว่างผู้ผลิต เช็คการติดตั้งตัวปั่น, ระยะทางการเดินทาง และ ระบบสื่อสารก่อนสั่งซื้อ
