ภาพรวมสินค้า

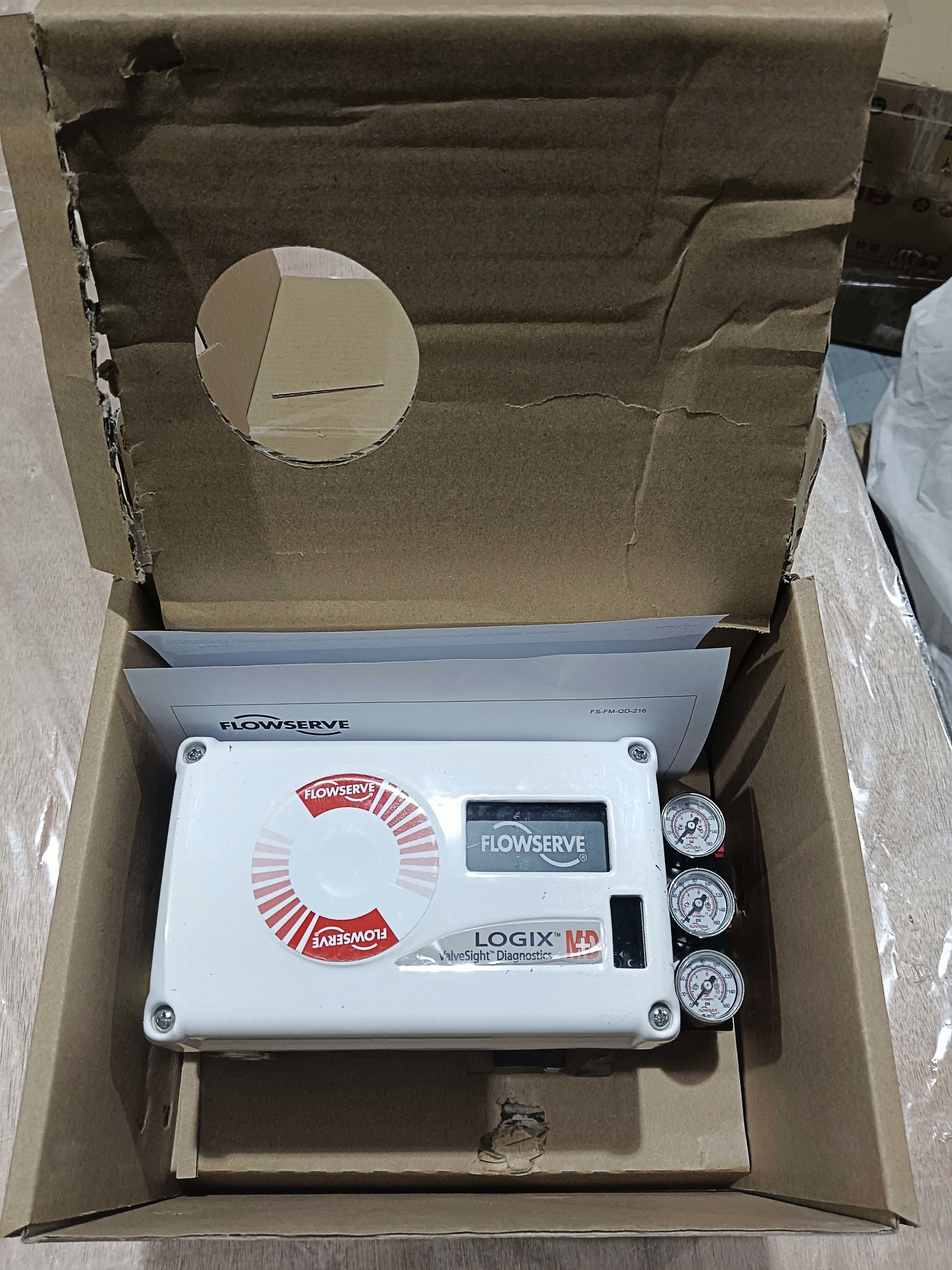

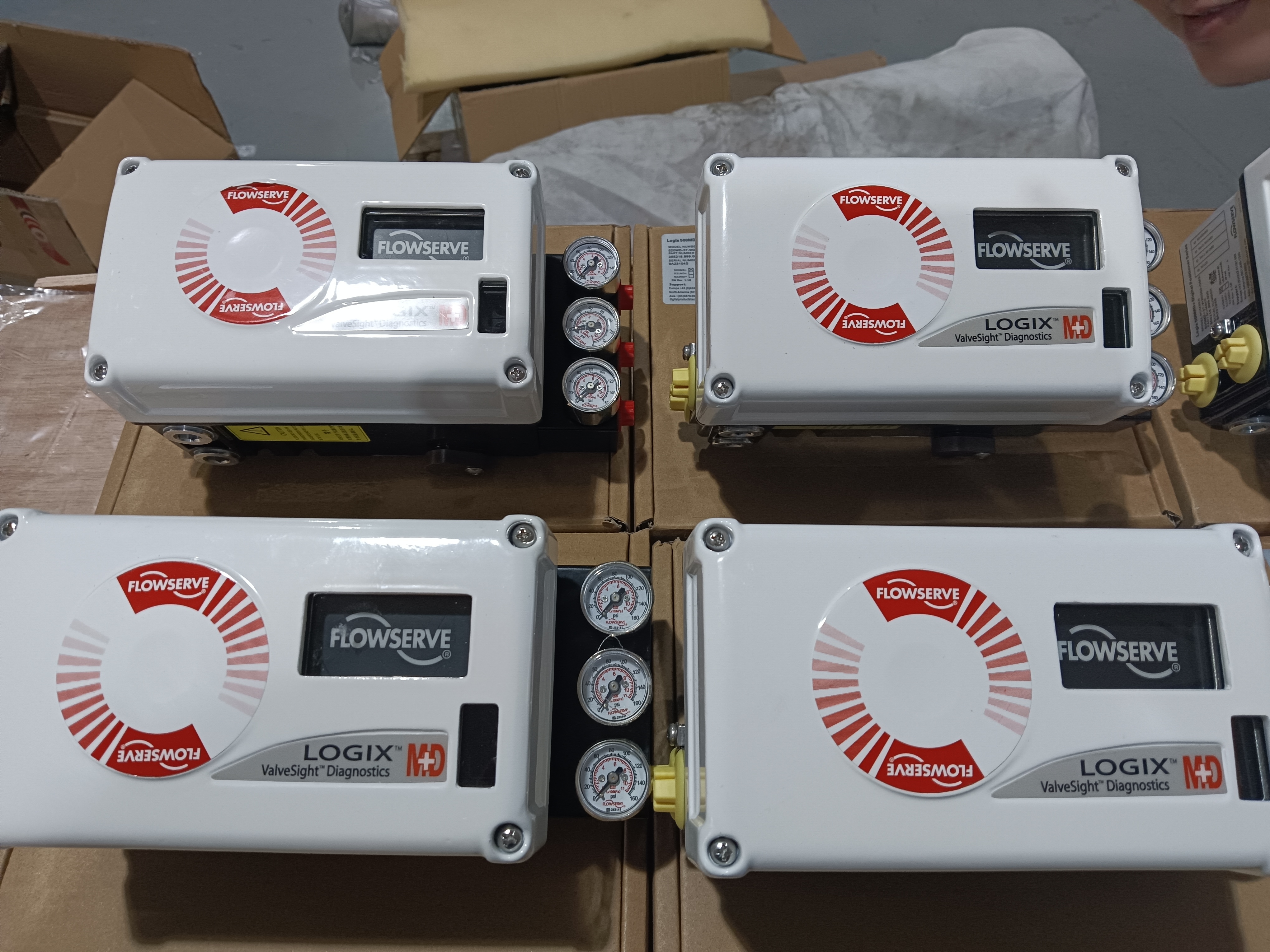

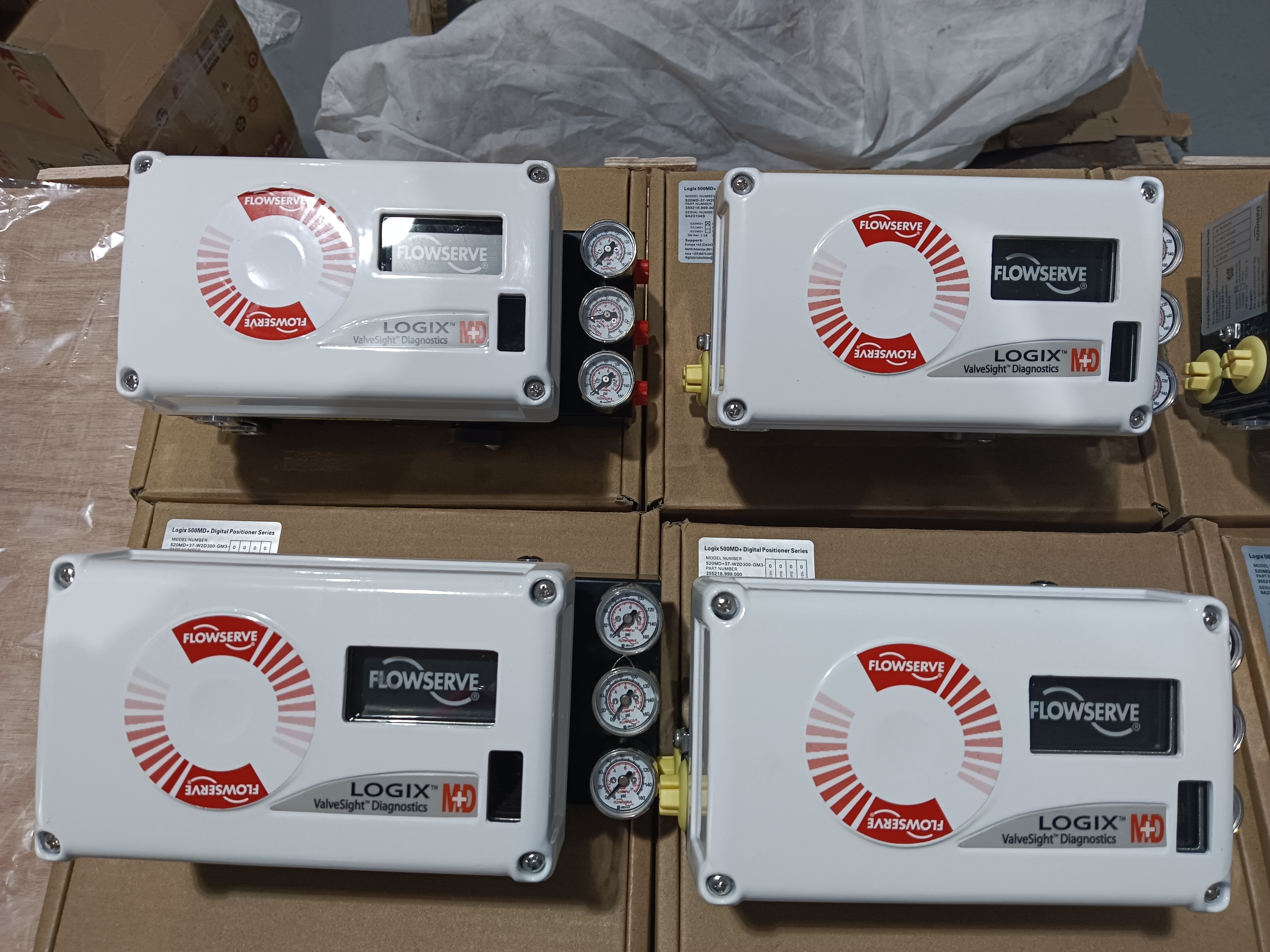

Flowserve Logix 520MD เป็นเครื่องตั้งตําแหน่งวาล์วดิจิตอลที่ออกแบบมาเพื่อควบคุมการทํางานแบบปนูเมติกให้แม่นยํา โดยใช้สัญญาณควบคุม 4-20mA สองสายที่มีการสื่อสาร HART (HART 5, 6,และ 7 ได้รับการสนับสนุน) เพื่อแปลงสัญญาณเข้าเป็นผลิตแบบปนูเมติกสําหรับเครื่องขับเคลื่อนแบบหมุนและแบบเส้นเครื่องตั้งตําแหน่งรวมการตั้งตําแหน่งและการปรับฟังก์ชันที่ดีกว่ากับการตั้งค่าที่สะดวกและเครื่องมือการวินิจฉัยที่แข็งแรง
เครื่อง 520MD ใช้อัลกอริทึมการปรับการเพิ่มความเร็วหลายตัวแปร ที่อนุญาตให้มีการเปลี่ยนแปลงขั้นตอนขนาดใหญ่ ด้วยการเกินขั้นตอนอย่างน้อย โดยยังคงความละเอียดในการตอบสนองกับการเปลี่ยนแปลงขั้นตอนขนาดเล็กมากขั้นตอน Auto-tune หมุนเวียน actuator เพื่อผลิตการตอบสนองที่วัดและเลือกค่าการเพิ่มที่ให้ผลประกอบการ actuator ที่เหมาะสมตัวเลือกการปรับปรุงการเพิ่มสามารถเพิ่มหรือลดการเพิ่มคํานวณให้กับการทํางานที่ดีที่สุด
การตั้งค่าถูกจัดการผ่านการตั้งค่าสวิตช์ DIP ที่ง่ายสําหรับโหมดการปรับเสียงและการตั้งค่าทั่วไปอื่น ๆ สําหรับความต้องการที่กําหนดเองชุดการปรับเปลี่ยนสามารถปรับเปลี่ยนได้ด้วยเครื่องมือมือ หรือด้วยโปรแกรม ValveSight เพื่อรองรับขนาดและประเภทของตัวขับเคลื่อนที่หลากหลายหน่วยมีการออกแบบการควบคุมสองระยะสําหรับเวลาการตอบสนองที่เร็วขึ้นและการควบคุมที่เข้มข้นกว่า โดยการบริโภคอากาศที่ต่ํา
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ยี่ห้อ | Flowserve |
| โปรต็อกอลการสื่อสาร | HART 5, 6 และ 7 |
| สัญญาณเข้า | 4-20mA |
| อินเตอร์เฟซข้อมูล | มีสายไฟ |
| การตรวจสอบ | ฟังก์ชันการวินิจฉัยมาตรฐานผ่านโปรแกรม ValveSight |
| ความดันการให้บริการ | 1.4 ราคา 10.3 บาร์ (20 ราคา 150 psig) |
| สัญญาณออก | เครื่องปนูเมติก (3-15 psi) |
| ความถูกต้อง | ± 0.25% ของ span |
| ความซ้ํา | < 0.25% |
| ประเภทการติดตั้ง | เครื่องขับเคลื่อนแบบหมุนและแบบเส้น |
| อุณหภูมิการทํางาน | -40°C ถึง 85°C (-40°F ถึง 185°F) |
| การจัดอันดับห้องพัก | IP66 / NEMA 4X |
| วัสดุบ้าน | อลูมิเนียม |
| น้ําหนัก | 3.5 กิโลกรัม |
| ปัจจุบันการทํางานขั้นต่ํา | 3.6 mA |
| ความดันไฟฟ้า (สูงสุด) | 30 VDC |
| การบริโภคลม | 0.28 ละ 0.38 Nm3/h (0.17 ละ 0.23 SCFM) |
| การรับรอง | สินค้าที่ได้รับการจัดจําหน่าย |
| ปลอดภัย | ประเภท I ภาค 1 กลุ่ม A, B, C, D; ประเภท 1, โซน 0, AEx ia IIC |
| ไม่กระตุ้น | ประเภท I ภาค 2 กลุ่ม A, B, C, D |
| ความชื้น | 0-100% ไม่หมัก |
อุตสาหกรรมการใช้งาน
Flowserve Logix 520MD ใช้ในอุตสาหกรรมน้ํามันและก๊าซ, การแปรรูปเคมี, การผลิตพลังงาน, การบําบัดน้ํา, และอุตสาหกรรมยาการตั้งตําแหน่งของวาล์วปฏิกิริยา, อัตโนมัติการเลี่ยงทัพบิน, การควบคุมการไหลในโรงงาน, และการทํางานของวาล์วอนามัย. การจัดอันดับพื้นที่อันตรายที่ได้รับการรับรองทําให้มันเหมาะสําหรับสภาพแวดล้อมกระบวนการที่ต้องการ.
ปัญหาทั่วไป
ไม่มีไฟ LED ส่อง: กระแสไฟฟ้าต่ํากว่า 3.6 mA หรือขั้วขั้วของสายไฟไม่ถูกต้อง ตรวจสอบกระแสไฟฟ้าที่ให้บริการอย่างน้อย 3.6 mA และตรวจสอบขั้วขั้ว
การสื่อสารที่ผิดปกติ: ปัญหาสัญญาณ HART ตรวจสอบความกว้างแดนแหล่งปัจจุบันจํากัด 25Hz ตรวจสอบความยาวและอุปสรรคของเคเบิล ใช้อุปสรรคความปลอดภัยที่เข้ากันได้
อุปกรณ์ไม่ตอบรับคําสั่งแบบแอนาล็อก: อุปกรณ์อยู่ในโหมดคําสั่งดิจิตอล หรือเกิดความผิดพลาดในการปรับระดับ เปลี่ยนโหมดคําสั่งเป็นอานาล็อก ปรับระดับใหม่ของหน่วย
การอ่านตําแหน่งของวาล์วไม่ได้ตามที่คาด: การติดตั้งเซ็นเซอร์ตําแหน่งไม่ในมุม 180 องศา, หมุนไม่ปรับขนาด, MPC เติม, หรือการประกอบตัวประเภทของผู้ใช้งานที่ทํางาน. เซ็นเซอร์ปรับตําแหน่ง. ปรับขนาดหมุน
สถานที่ขับเคลื่อนเปิดเต็มหรือปิดไม่ตอบสนองคําสั่ง: การชักไม่ถูกปรับขนาด สายวงจรภายในเซ็นเซอร์ฮอลล์ไม่เชื่อมต่อ การตั้งการทํางานอากาศที่ผิด การย้อนท่อ หรือปัญหาเครื่องแปลง I/P
จําเป็นต้องมีการปรับระดับการคดกัน: ไม่มีการปรับความตึงกันที่ทําตั้งแต่การตั้งค่าใหม่จากโรงงาน. ทําการปรับความตึงกันโดยใช้เมนูแสดงภาพ, มือถือ, หรือ DTM
รูปแบบสํารอง
Flowserve Logix 520MD ซีรี่ย์เป็นแพลตฟอร์มการตั้งตําแหน่งดิจิตอลที่成熟 สําหรับแอพลิเคชั่นที่ต้องการความสมบูรณ์แบบด้านความปลอดภัยเพิ่มเติมสําหรับอุปกรณ์ใหม่, Logix 3200MD และ Logix 3800MD เป็นโมเดลอื่นในครอบครัวสินค้าเดียวกัน สําหรับตัวแทนระหว่างผู้ผลิต เช็คการติดตั้งตัวขับเคลื่อน ระยะทางและโปรโตคอลการสื่อสาร ก่อนสั่งซื้อ.
